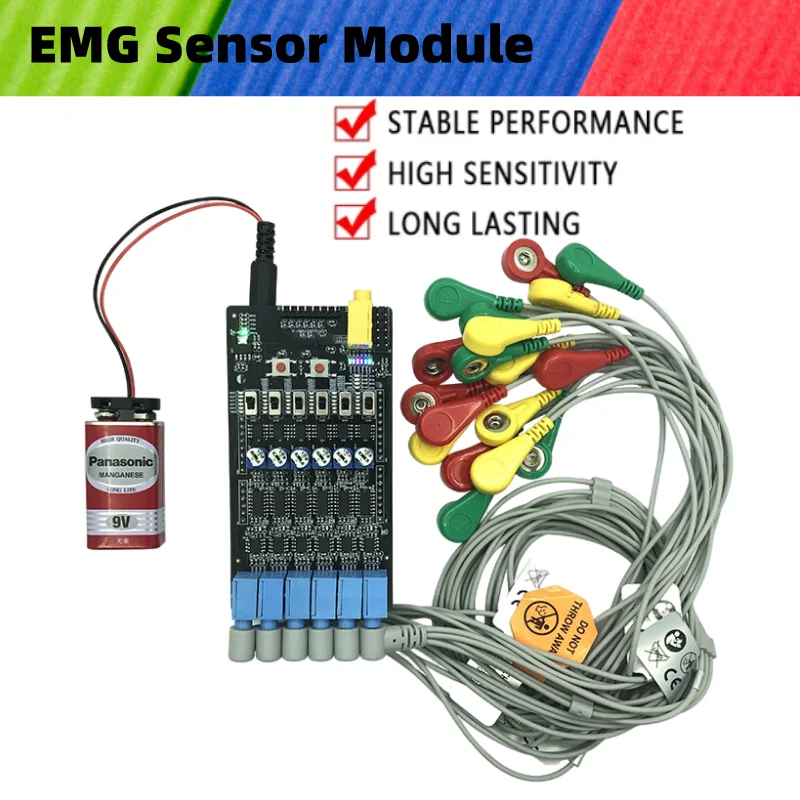

Шестиканальный контроллер модуля датчика мышц EMG обнаруживает мышечную активность с помощью макетной платы Arduino Uno Smart Automation KitОписаниеШестиканальный модуль EMG состоит изПередняя аналоговая схемаДля приобретения иВстроенный процесс фильтрации цифрового сигнала. Схема захвата фронтального конца получает электрические сигналы от руки или ноги человека через каналы от 1 до 6, а затем усиливает и фильтрует сигналы EMG через серию сигналов; средний конец может переключаться междуРежим конверта и режим RAWВыходные сигналы через переключатели SPDT; Конвертный мод использует обработку конвертного детектора для получения сигналов динамического детектора EMG, а режим RAW может использовать конвертный мод для обработки конвертного детектора для получения сигнала динамического детектора EMG, Режим RAW выводит оригинальный сигнал EMG, а усиление канала в режиме конверта, а выходы в режиме RAW можно регулировать с помощью синего и белого потенциометров. Внешний одноканальный аудиовыходной интерфейс также доступен для вывода исходного сигнала. Этот аудиоинтерфейс можно перемыкнуть с перемычкой для вывода исходной формы сигнала канала, что позволяет пользователю отслеживать и анализировать текущий сигнал EMG в реальном времени с помощью внешних приборов. Основная часть использует набор для разработки Arduino UNO с шестипроводным модулем мышц для сбора выходного сигнала со среднего конца и управления светодиодами для быстрого сравнения интенсивности сигнала EMG. Пользователь может написать свой собственный код Arduino для расширения дизайна, например, управляя шестью каналами выходных контактов управления на основе собранных сигналов EMG, для достижения мышечного контроля шаговых двигателей, захват рук светильник вых полос и т. д.

Параметры■ Размер модуля (Д * Ш): 11 см x 6 см
■ Толщина печатной платы: 1,6 мм
Общая толщина модуля: 24 мм
■ Вес модуля: 4 г/модуль
■ Напряжение источника питания: 5 В постоянного тока
■ Диапазон рабочих температур: -20 °C ~ 60 °C
■ Выходной сигнал: аналоговый/цифровой
■ Подключение вывода электрода: разъем для наушников 3,5 мм

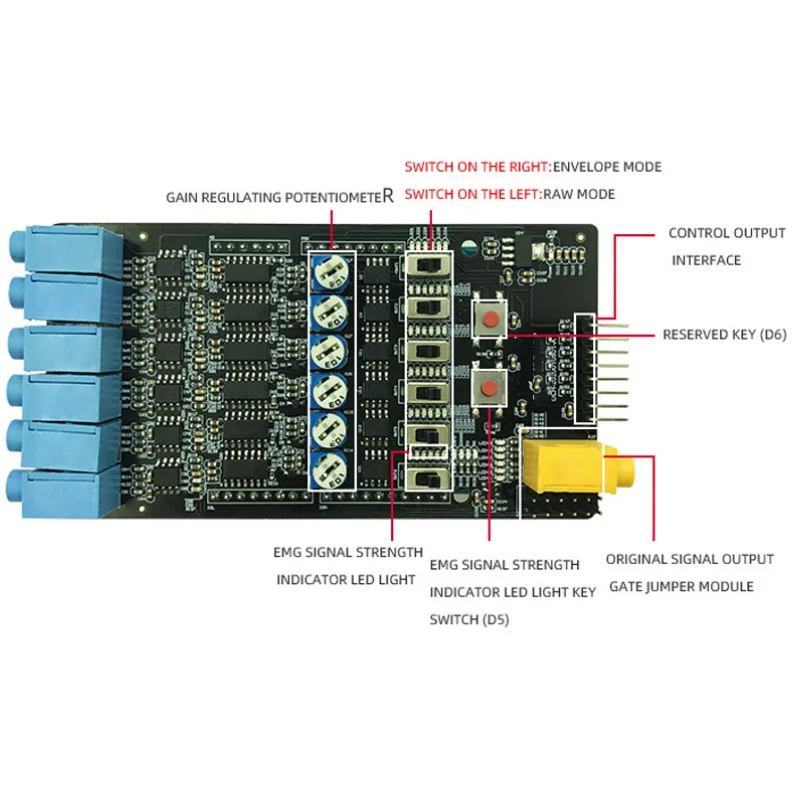

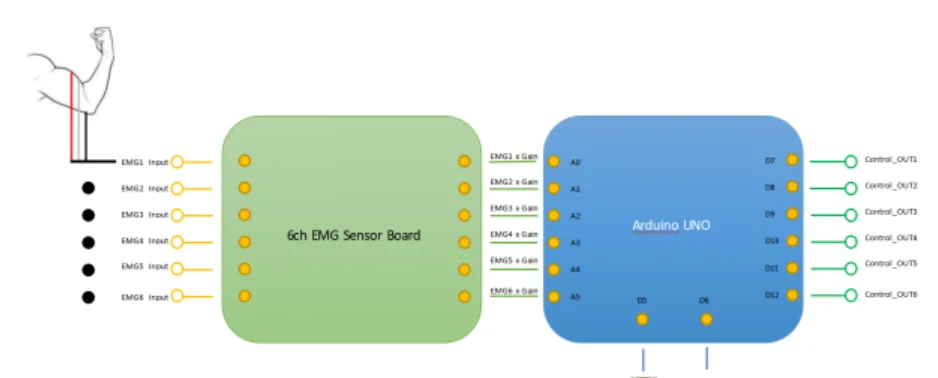

Определение интерфейса

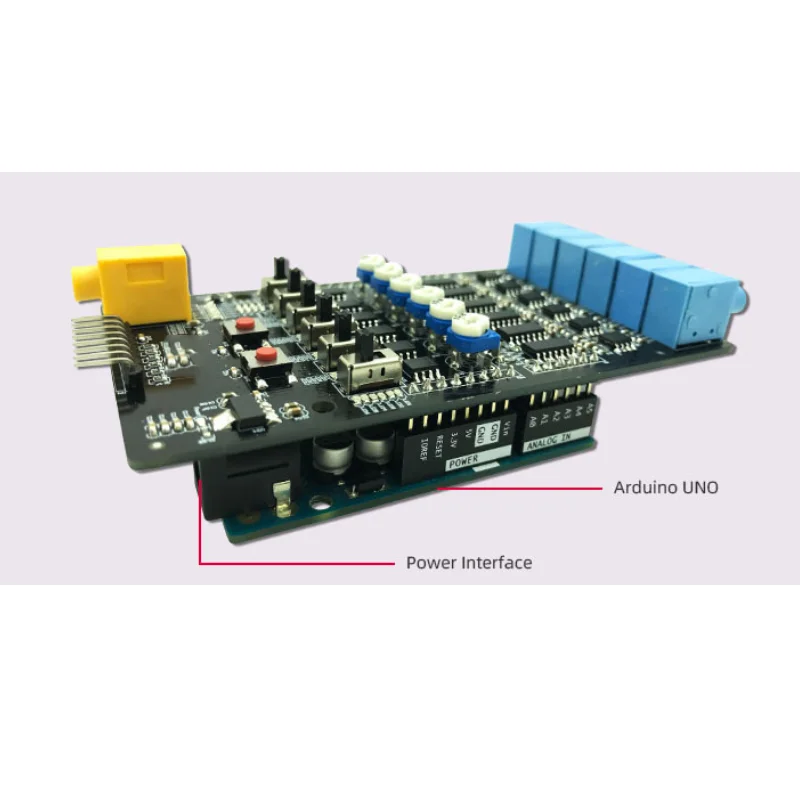

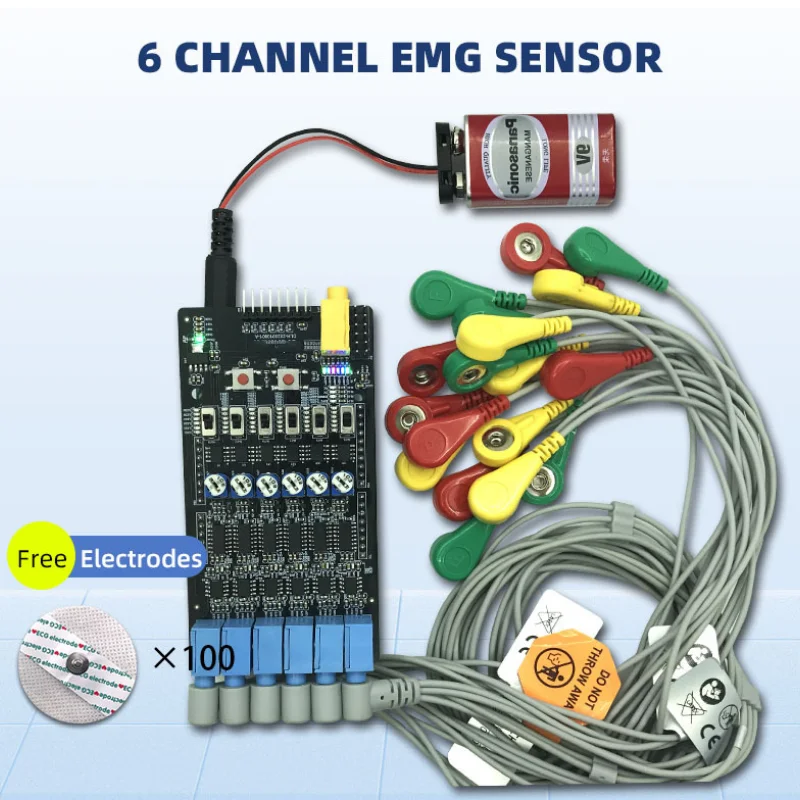

Сенсорные модули1. Датчик: шестиканальный электрический датчик мышц
2. Макетная плата Arduino: Arduino UNO
3. Подводящие провода: шесть трехпроводных проводов.
4. Аккумулятор: 9 В постоянного тока

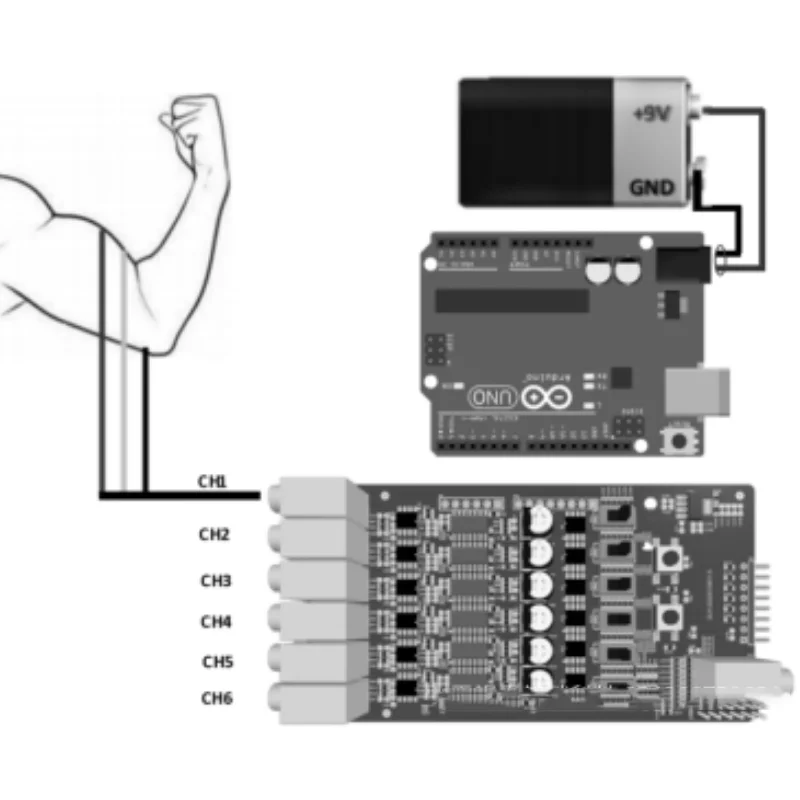

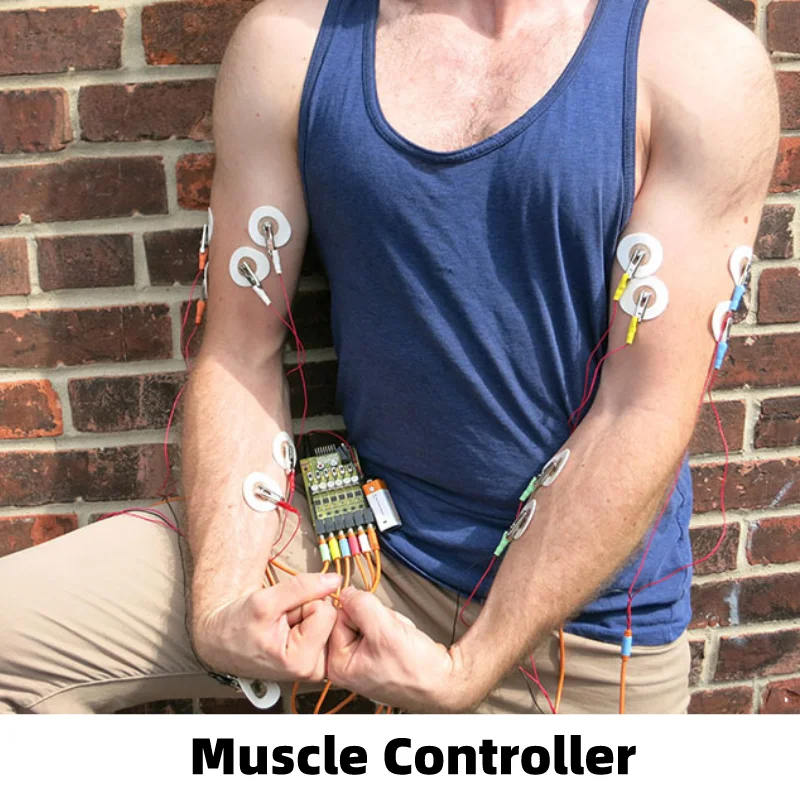

Красный электрод прикреплен к локтю (площадь без мышечной активности выбирается в качестве опорного электрода). (Рисунок ниже)
Зеленый и желтый электроды подключены к мышцам для измерения. (рисунок ниже)
