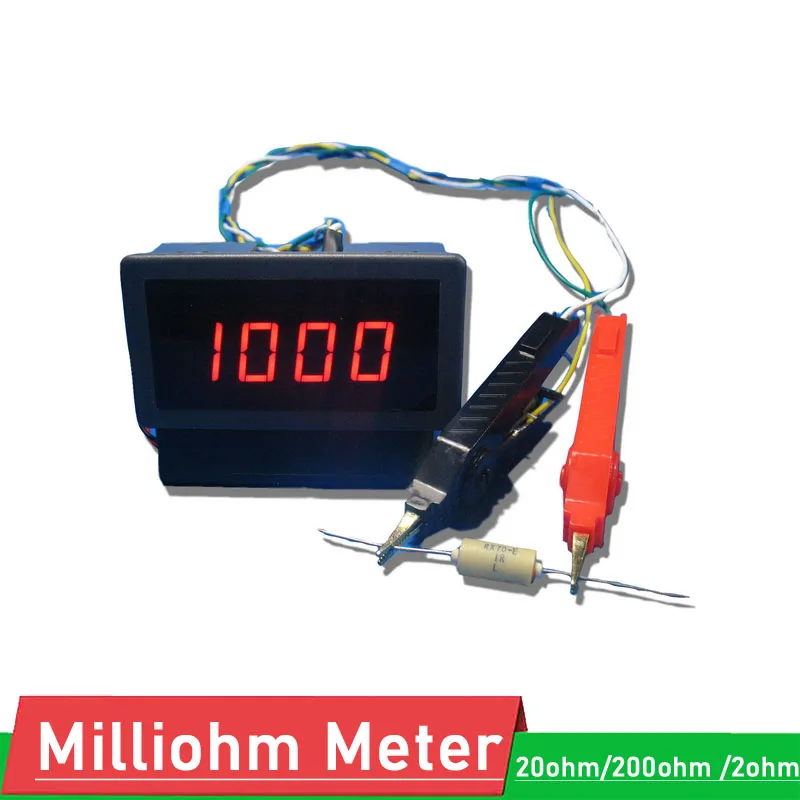

СВЕТОДИОДНЫЙ цифровой Миллиомметр 20 Ом200 Ом2 Ом, Миллиомметр, тестер низкого сопротивления, Омметр + тест Кельвина, клипса, трансформаторная катушка

Цифровой dc миллиом метр Диапазон низкий 20 Ом/200 Ом/2 Ом тестер сопротивления + тест Кельвина клип

1. Диапазон измерения: 20 Ом/200 Ом/2 Ом

2. Точность: ± (0.5% чтения + 3 слова)

3, Наивысшее Разрешение: 20Ω 10m Ω/ 200Ω 0,1 Ом/2Ω 1mΩ

4. Измерительный ток: около 8 мА (ток, протекающий через сопротивление при тестировании)

5, рабочее напряжение: 3,4 V-4,4 V (специально разработан для литиевая батарея источника питания, 3,7 V литиевая батарея рекомендуется

6, дисплей: максимальный дисплей 19,99/199,9/1,999

7. Рабочая среда: 15-35 °C

8, Размеры: 579*42*32 мм, открытие установки: 76*39 мм

Не измеряйте измеренное сопротивление

Не вводите напряжение выше 6 в на входе измерения! Это может повредить IC. Например, при измерении большого Индуктивный трансформатор катушки и катушки двигателя, при измерении может генерироваться относительно высокое индуцированное напряжение, и должен быть выполнен сброс энергии. Резистор (катушка) может быть протестирован диодом с обеих сторон.

Можно использовать на

Измерительные крошечные токовые Пробоотборные резисторы

Сопротивление Катушки Двигателя

Сопротивление катушки трансформатора

Mos трубка на сопротивление

Контактное сопротивление переключателя

Сопротивление линии передачи данных USB, вы можете оценить достоинства линии передачи данных.

Метод калибровки:

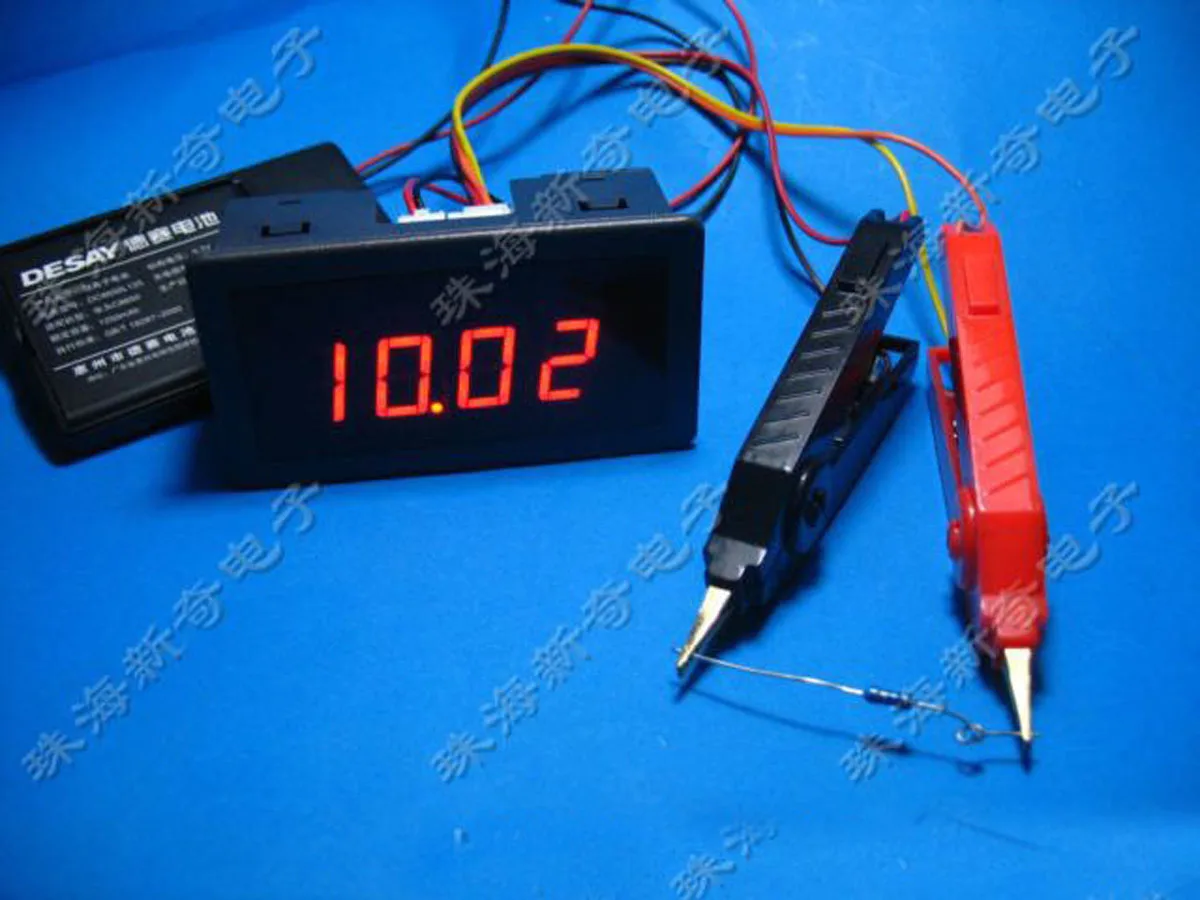

Возьмите резистор на 1 Ом, сначала Измерьте истинное значение резистором выше, чем точность головки счетчика, затем подключите резистор к измерителю для измерения, настройте 3296 многоповоротный потенциометр измерительной головки, Так что значение дисплея измерительной головки и значение сопротивления, измеренное высокоточным измерителем, может быть в пределах ± 1 слова (например, высокопрочный цифровой мост измеряет сопротивление 10 Ом до 10,01 Ом, и сопротивление подключено к счетчику для измерения значения с 10,00 до 10,02.) Лучше всего использовать четырехпроводный зажим для калибровки.

Инструкции:

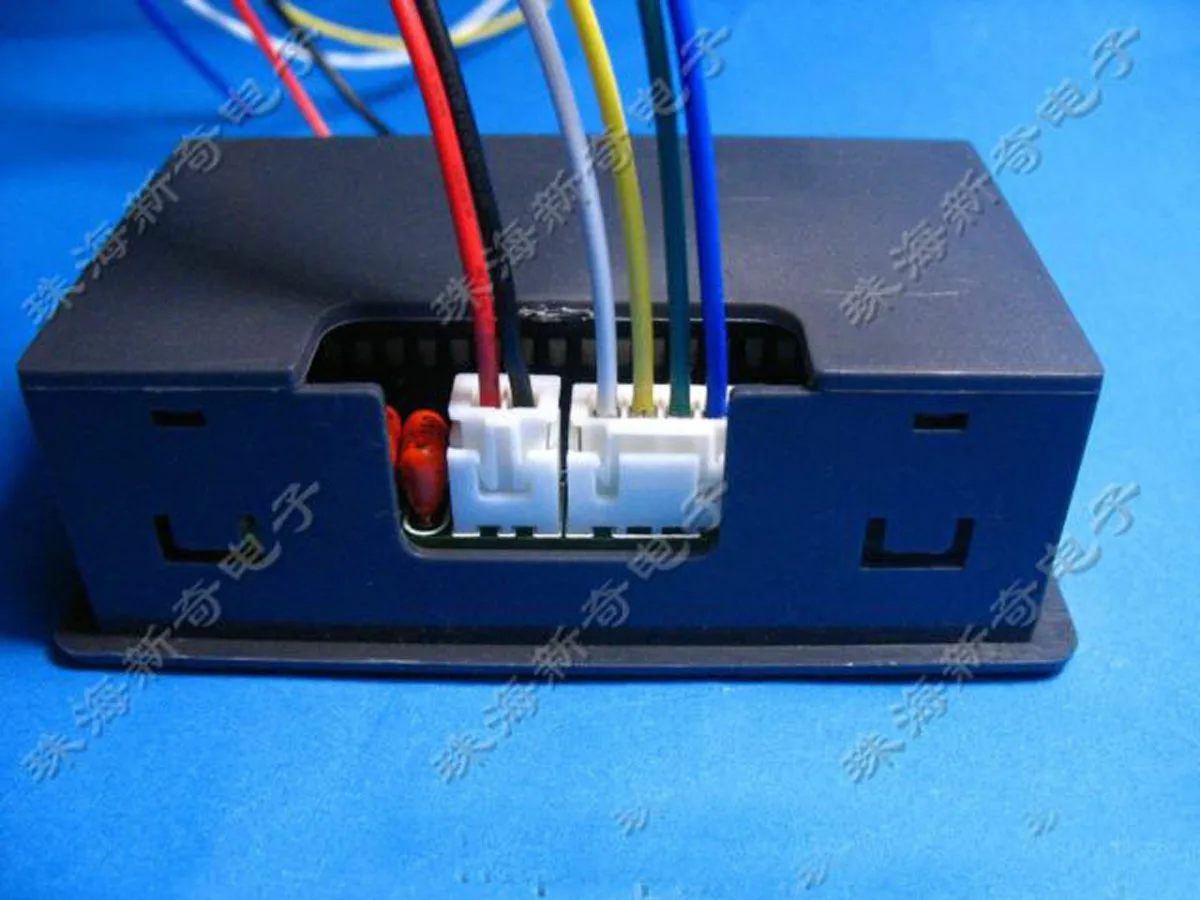

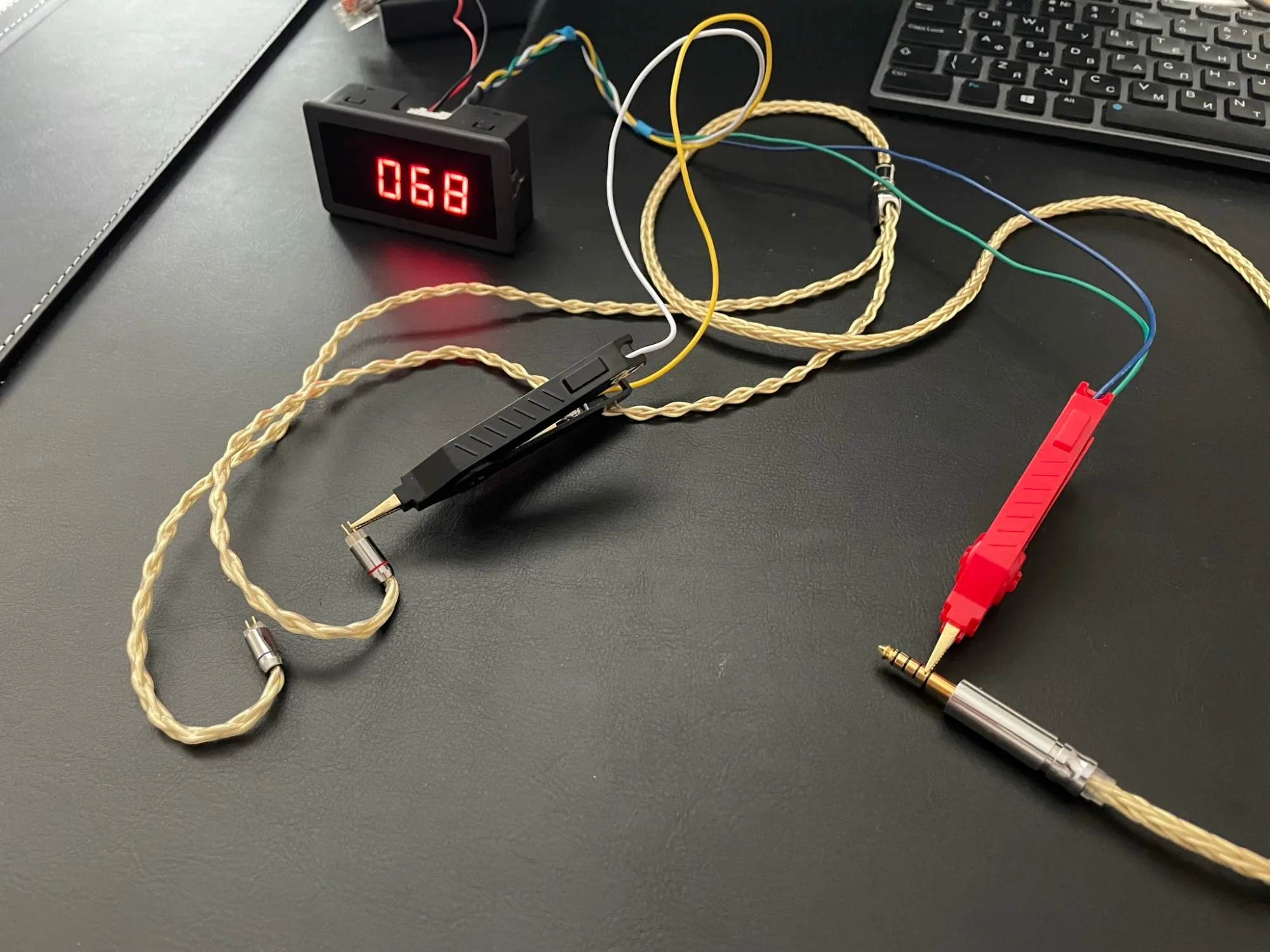

1. Нажмите на проводную клемму, как показано ниже, слева направо, источник питания положительный (красный), источник питания отрицательный (черный), I-(белый), Vin- (желтый), I + (зеленый), Vin + (синий) цвет) I +, I-это текущий штифт, Vin +, Vin-это измерительный штифт. При использовании четырехпроводного измерения I-и Vin-это зажим, I + и Vin +-зажим. Без зажима Kelvin можно использовать для включения белого + желтого и синего цвета. + Зеленый Завинчивается вместе и может быть измерен, но погрешность измерений увеличится.
