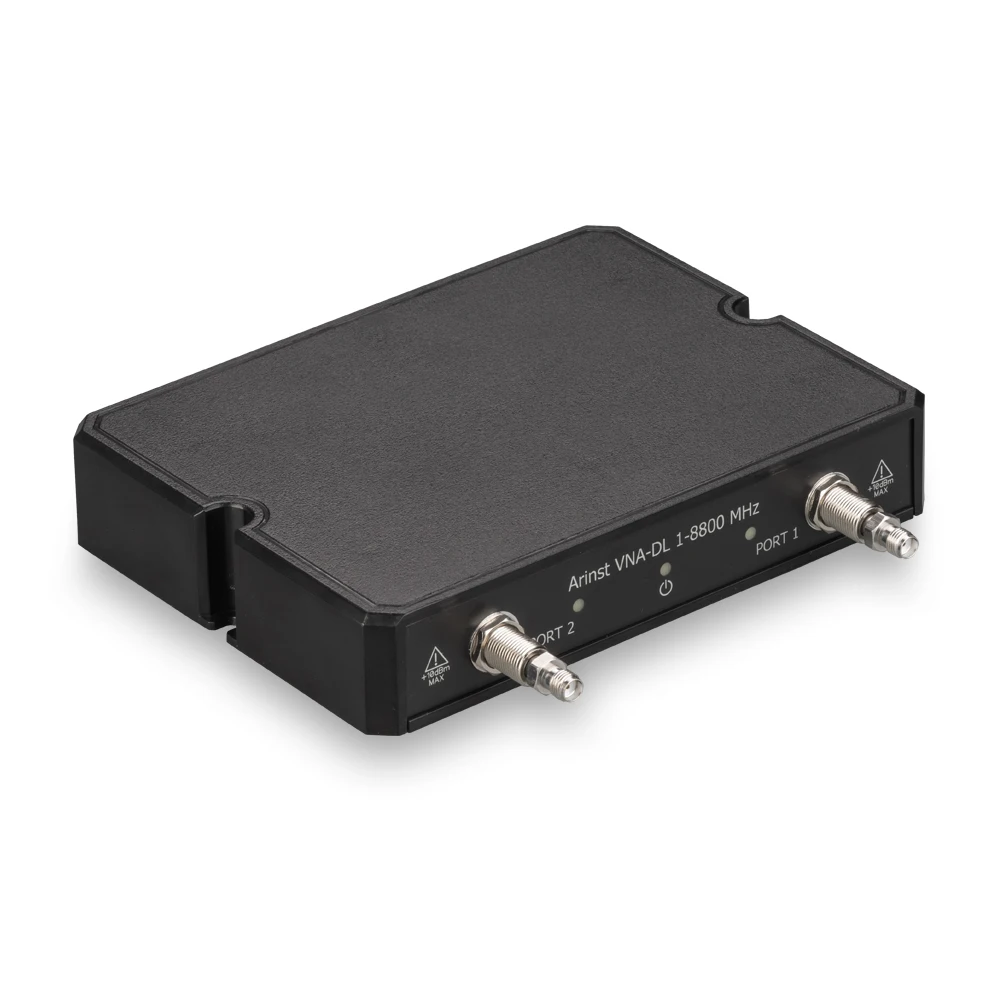

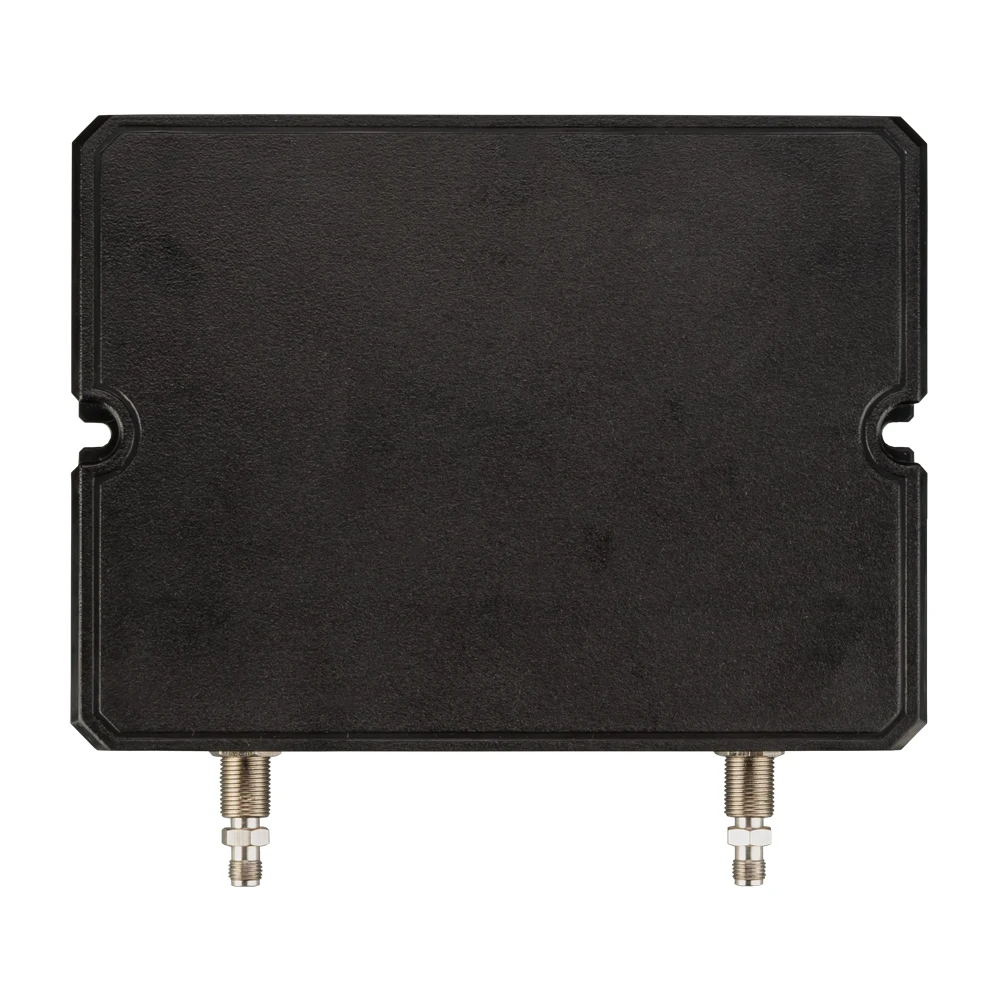

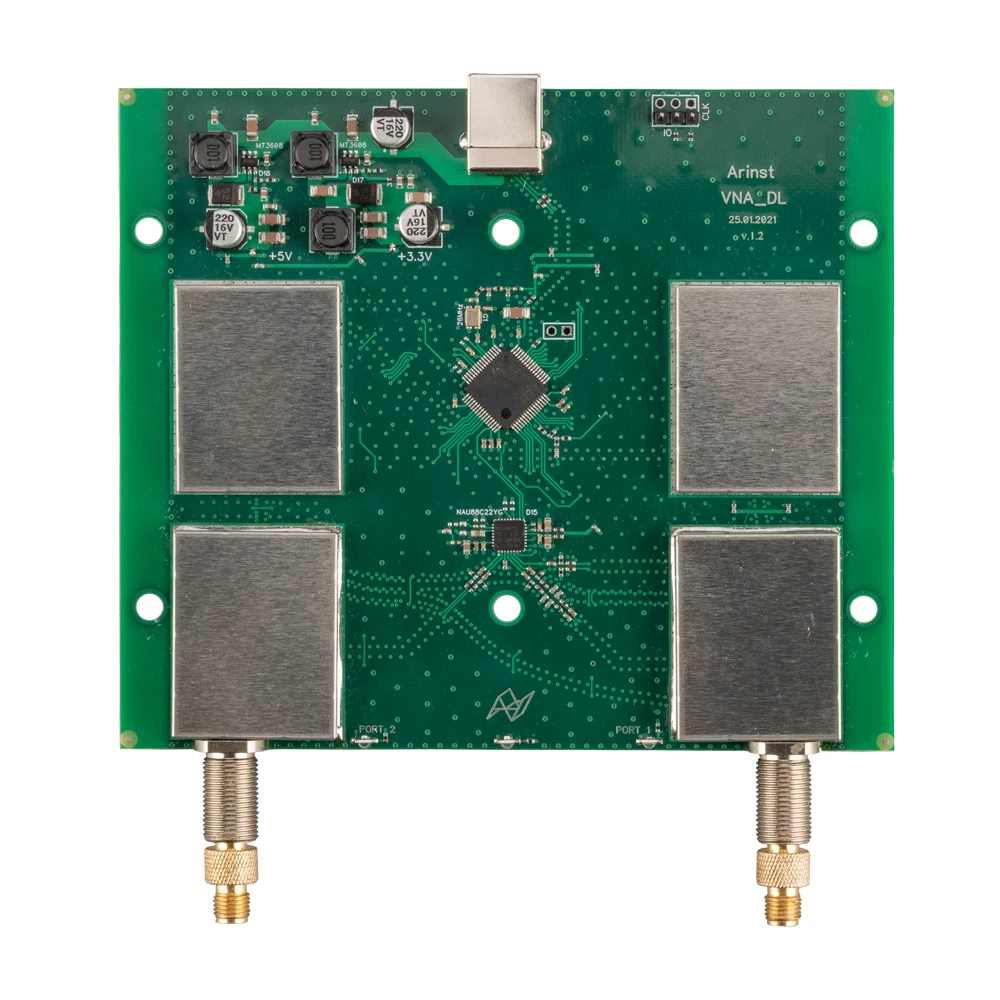

Векторный анализатор сети ARINST VNA-DL, 1-8800 МГц, с двумя портами

Здесь вы можете скачать программное обеспечение и руководство пользователя для этого устройства:

Http://arinst.net/download-apk.php

Http://arinst.net/files/Manual-Two-port-vector-network-analyzer-ARINST-VNA-DL-1-8800MHz_ENG.pdf

Http://arinst.net/download-apk.php

Http://arinst.net/files/Manual-Two-port-vector-network-analyzer-ARINST-VNA-DL-1-8800MHz_ENG.pdf

Двухпортовый векторный сетевой анализатор ARINST VNA-DL 1-8800 МГц выполнен в пластиковом корпусе в виде настольное устройство, предназначенном для измерения параметров различных радиоустройств (антенн, фильтров, усилители и т. Д.) при проектировании и производстве телекоммуникационного оборудования. Устройство идеально подходит для мастерских, радиолюбителей, учебных заведений, сервисных центров. Требуется ПК под управлением Windows 7-10 для работы. (Не входит в комплект).

Основные свойства:

Диапазон частот 1 - 8800 МГц

Измерение параметров S11 и S21

Два измерительных порта

Точки сканирования 1000

Переменная пропускная способность IF 20 Гц-1 кГц

Диапазон динамического измерения коэффициента передачи составляет более 80 дБ

Возможность сохранять пресеты и треки (Touchstone)

До 4 графиков на одном экране

Компактный размер

Настольный форм-фактор

Примеры использования:

Сопоставление импеданса с помощью диаграммы Smith

Настройте антенну

Измерение коэффициента стоячей волны

Измерение частотной характеристики пассивных и активных устройств

Измерение фазового ответа пассивных и активных устройств

Настройте фильтры основного выбора, фильтры промежуточной частоты

Измерьте затухание в кабеле, линию микрополосы, волновод

Измерьте расстояние до неисправности кабеля или его длины

Внимание!На всех устройствах нет заводской калибровки. При проведении измерений с помощью кабельных сборок или дополнительных адаптеров, а также при их отсутствии необходимо калибровать прибор по инструкции. Для калибровки устройства мы рекомендуем использовать готовые калибровочные наборы сN-типИSMA-тип. Во избежание преждевременного износа приборных разъемов мы рекомендуем проводить измерения с помощью прилагаемых адаптеров.

Широкий диапазон рабочих частот: от 1 до 8800 МГц

Максимальная скорость сканирования-500 точек/с

Высокая точность измерения коэффициента отражения: 0,25 дБ и 0,7 ° во всем диапазоне частот

Отображение почти всех возможных интерпретаций коэффициента отражения и коэффициента передачи

Возможность измерения расстояния до неисправности и потери кабеля

Сохранение пользовательских настроек и результатов измерений-следов (в формате Touchstone)

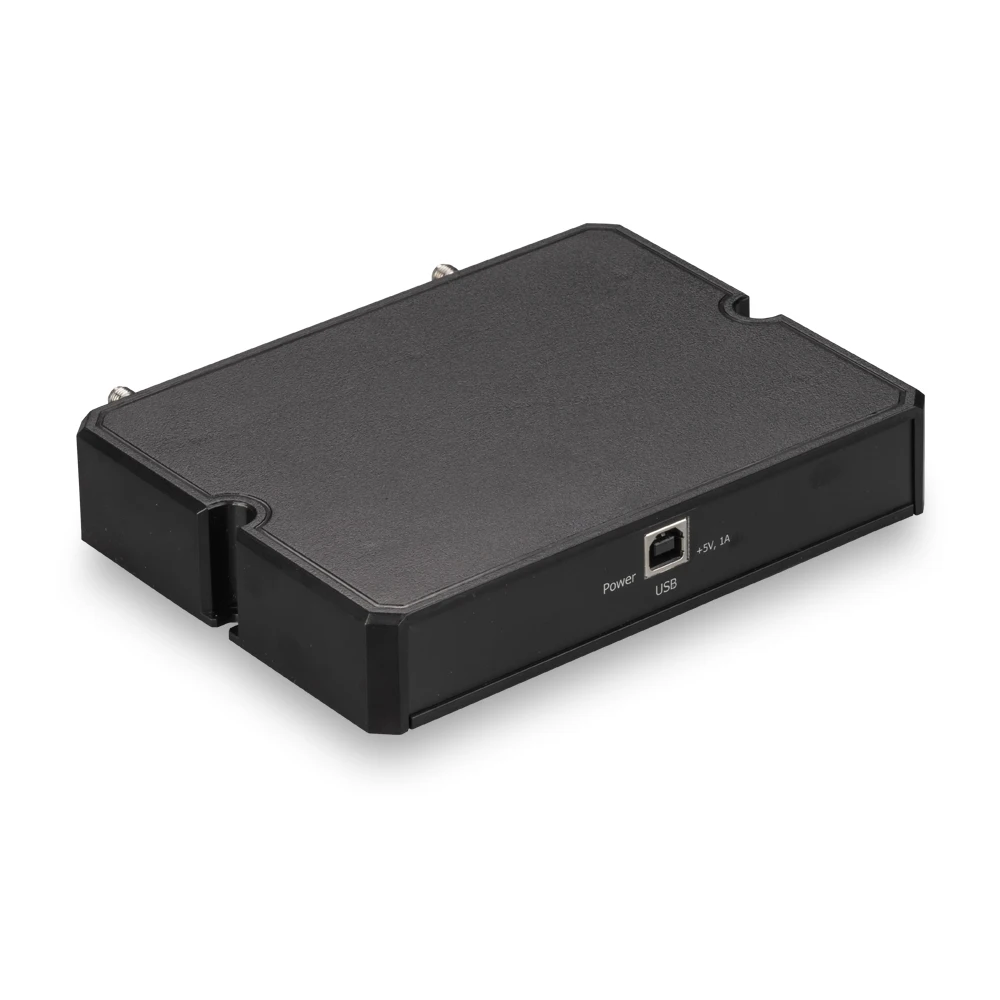

Питание и управление устройством через usb-порт ПК

Малый вес и размеры: 250 г, 155 × 127 × 29 мм

Технические характеристики ARINST VNA-DL 1-8800 МГц

Рабочий диапазон частот

1 - 8800 МГц

Разрешение частоты

Для частот 1-140 МГц

100 Гц

Для частот 140-8800 МГц

10 кГц

Максимальное количество точек сканирования

1000

Скорость сканирования для одного канала (BW = 1 кГц)

500 точек/с

Динамический диапазон S21 (BW = 20 Гц)

Для частот 1-4000 МГц

> 80 дБ тип. 85

Для частот 4000-6900 МГц

> 75 дБ тип. 80

Для частот 6900-8800 МГц

> 65 дБ тип. 75

Направление моста без корректировки по всему диапазону, не меньше

12 дБ

Эффективная направленность{1} (После полной однопортовой калибровки), не меньше

55 дБ

Входной коэффициент стоячей волны, не более

2 (1,3 тип.)

Точность измерения фазы {1}, не более

0,7о

Точность измерения величины {1}, не более

0,25 дБ

Разрешение определения расстояния до неисправности {2}

(C x VF) / 2S м

Максимальная длина измеренного кабеля {3}, когда VF = 1

3000 м

Компенсация длины электрического кабеля, когда VF = 1

± 3 м

Максимальное входное напряжение постоянного тока

25 в

Максимальная входная мощность для портов

+ 10 дБм

Максимальная мощность зондирующего сигнала, не более

-3 дБм

Отображаемые графики

• Диаграмма Смита; • полярная диаграмма; • фаза коэффициента отражения (RC) и фаза коэффициента передачи (TC); • величина RC и TC; • логарифмическая величина RC и TC; • КСВ; дистанция до неисправности; Транспортная потеря кабеля; Транспортное время задержки

Количество сохраненных пользовательских настроек

Не ограничено

Количество сохраненных следов

Не ограничено

Диапазон рабочих температур

0. .. + 40оС

Интерфейс подключения ПК

USB

Максимальное потребление тока, не более

1 А

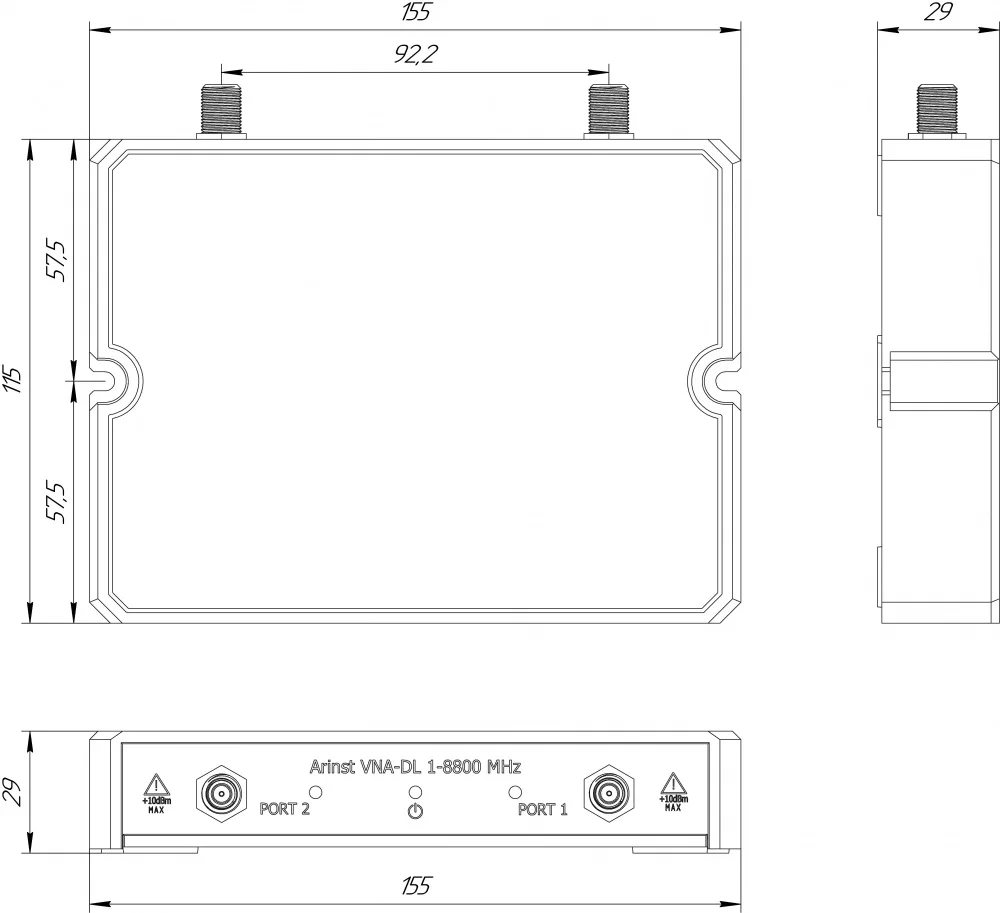

Габаритные размеры (д×ш×в)

155 × 127 × 29 мм

Вес

0,25 кг

{1} Измерение выполняется после того, как прибор разогревается в течение не менее пяти минут с полной двухпортовой калибровкой. Изменение температуры окружающей среды С момента калибровки до измерений не должно превышать ± 3 ° С.

{2} Где С-скорость светильник м/С; VF-коэффициент скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S-диапазон частот сканирования (Гц).

{3} зависит от количества затухания в кабеле и является лимитом индикации на дисплее.

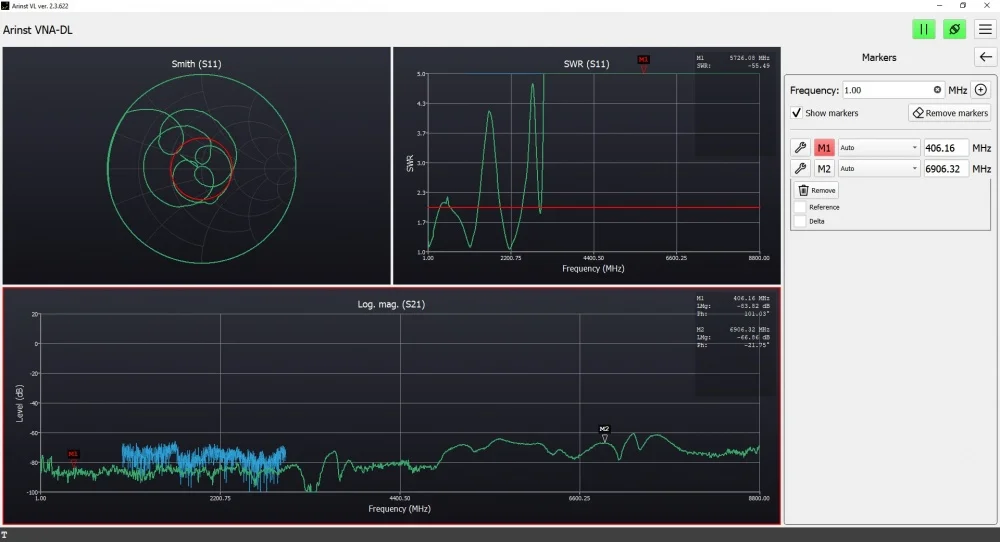

Интерфейс управления устройством

Пункт графического меню

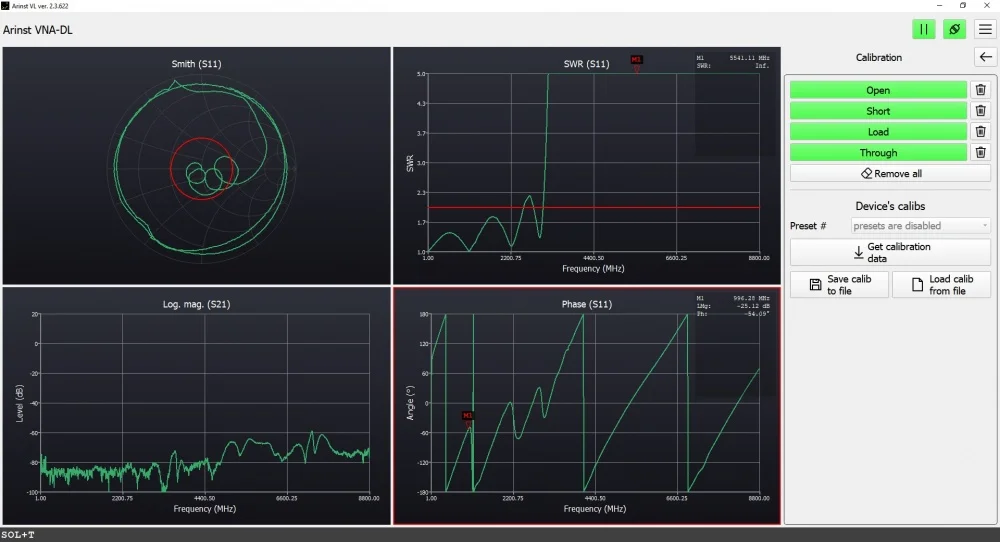

Пункт меню калибровки

Пункт меню треков

Маркеры в меню

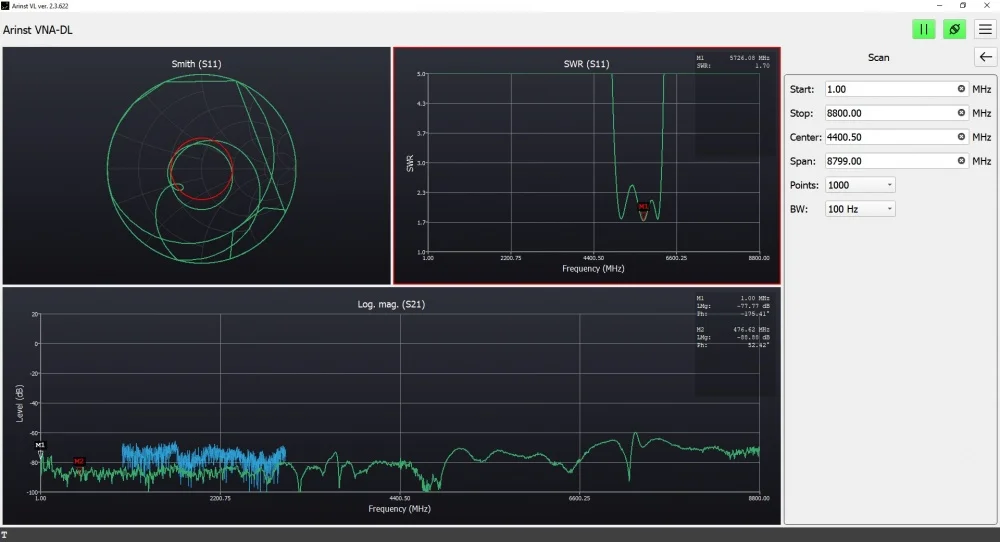

Пункт меню сканирования

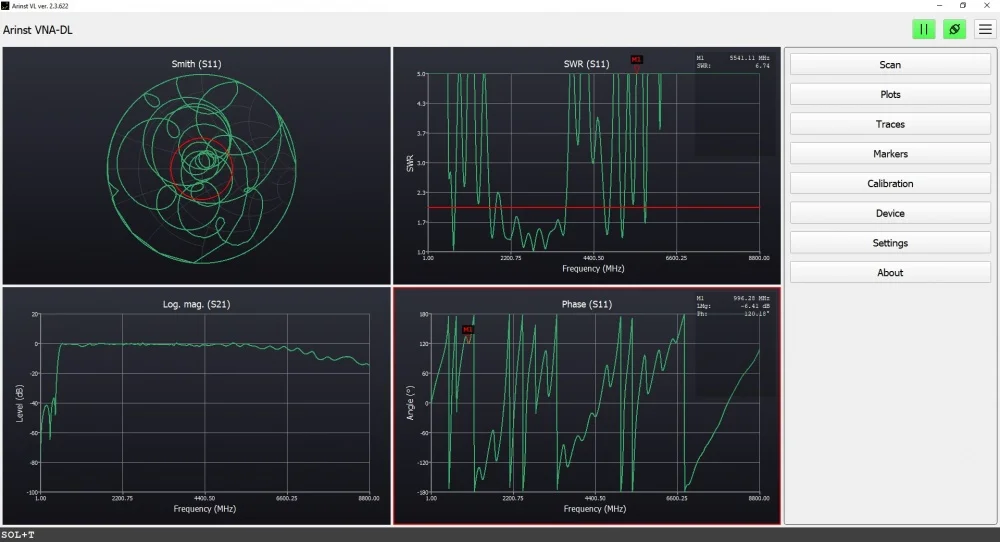

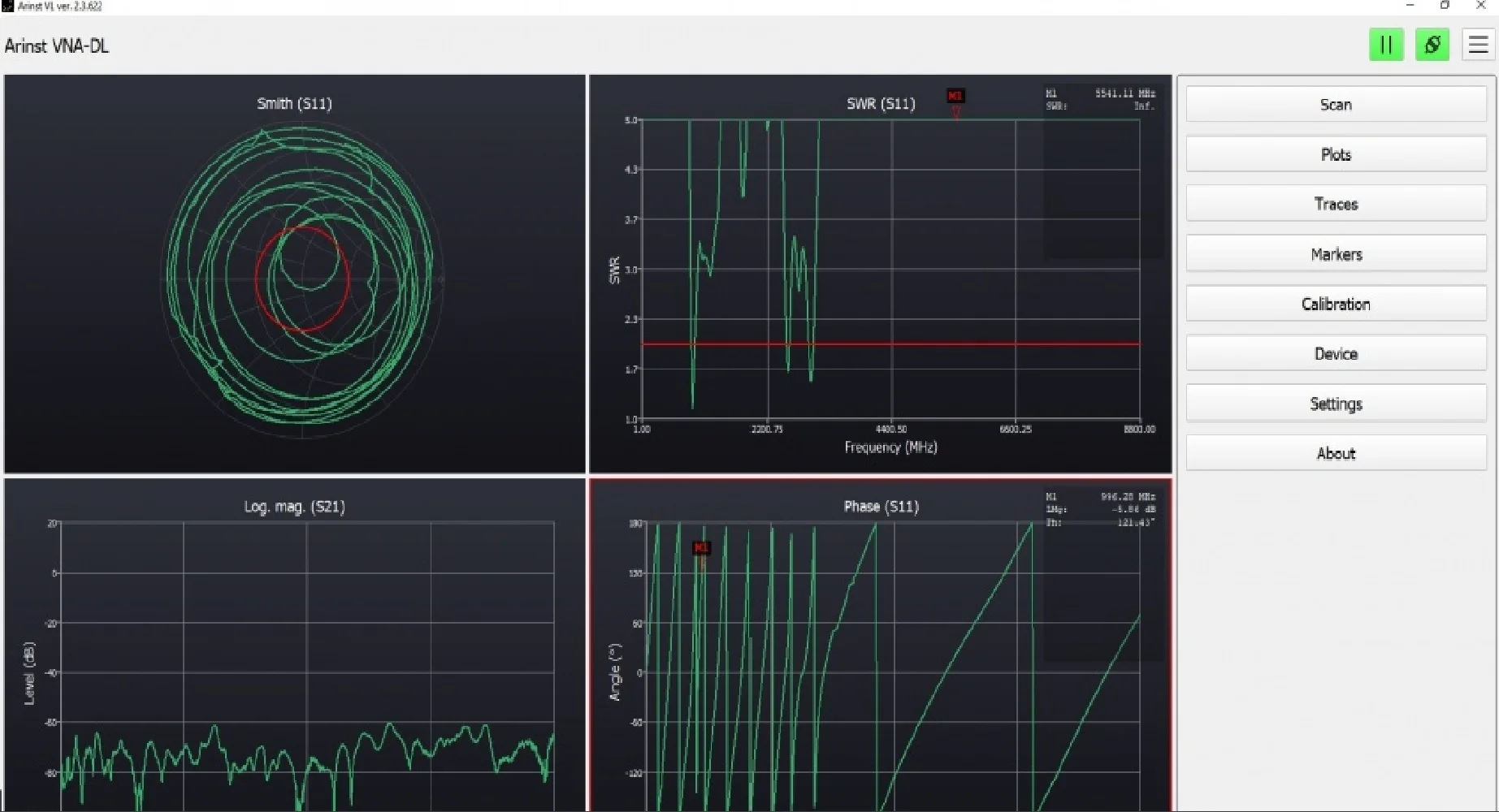

Характеристики фильтра нижних частот (LPF)

Характеристики фильтра высоких частот (HPF)

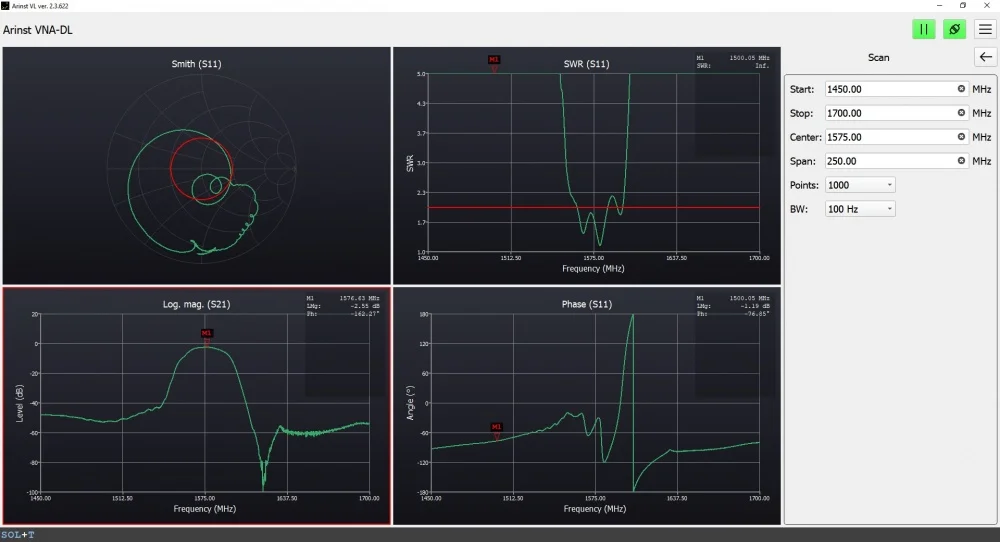

Характеристики полосового фильтра (BPF)

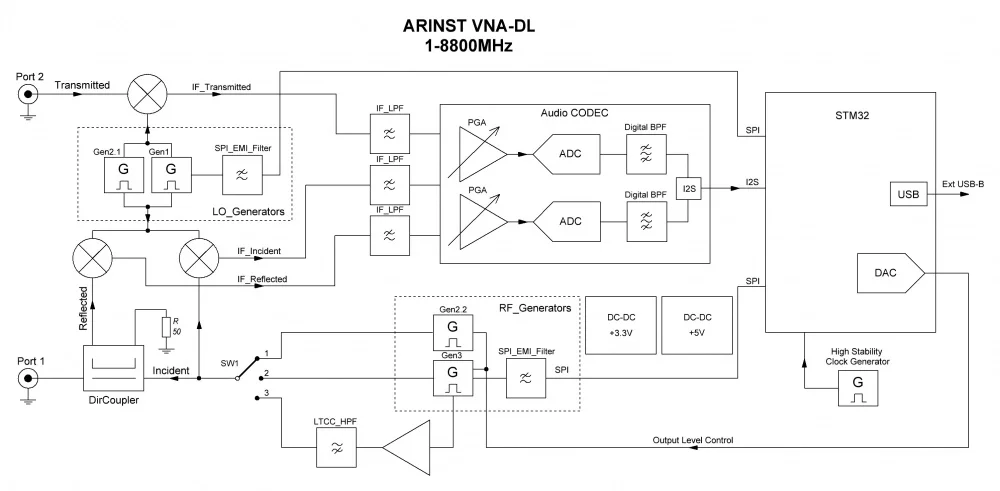

Блок-схема двухпортового векторного анализатора сети Arinst VNA-DL 1-8800 МГц

Оборудование:

Анализатор

Адаптер SMA (мама)-SMA (мама), 2 шт.

Посылка

Паспорт

Кабель двойной USB2.0 (папа)-A к USB2.0 (папа)-B, с передачей данных, 120 см
