Высокоскоростной высокочастотный радиочастотный выходной бревен AD8310 RSSI 7-15 в, детектор мощности, внешний демодулятор, модуль 12 мА 0,1-440 МГц

Применение:

AD8310-это высокоскоростной логарифмический усилитель напряжения и выхода с частотой обнаружения в диапазоне постоянного тока до 440 МГц. С быстрым временем отклика (обычно 15 НС), он может быть использован в качестве АСК демодулятора выше 10 МГц. Но также более высокая точность, если чип измерения сигнала лучший выбор. Выходное напряжение детектора составляет выход в дБ, эквивалентный входному сигналу, и его применение включает RSSI, контроль мощности передачи и обнаружение импульса.

Характеристики:

1. Рабочая частота: 0,1-440 МГц

2. Наклон обнаружения: + 24 мВ/дБ,

3. Обнаружение: -108 ДБВ

4. Динамический диапазон: от-77dBm до + 18 dBm (95 дБ)

5. Погрешность: ± 0,4 дБ

6. Время отклика: 15 нс

7. Выходное напряжение: 0,35 --- 2,5 в

8. Рабочий ток: 12 мА

9. Рабочее напряжение: 7-15 в (с чипом регулятора LM78L05)

Посылка включает в себя:

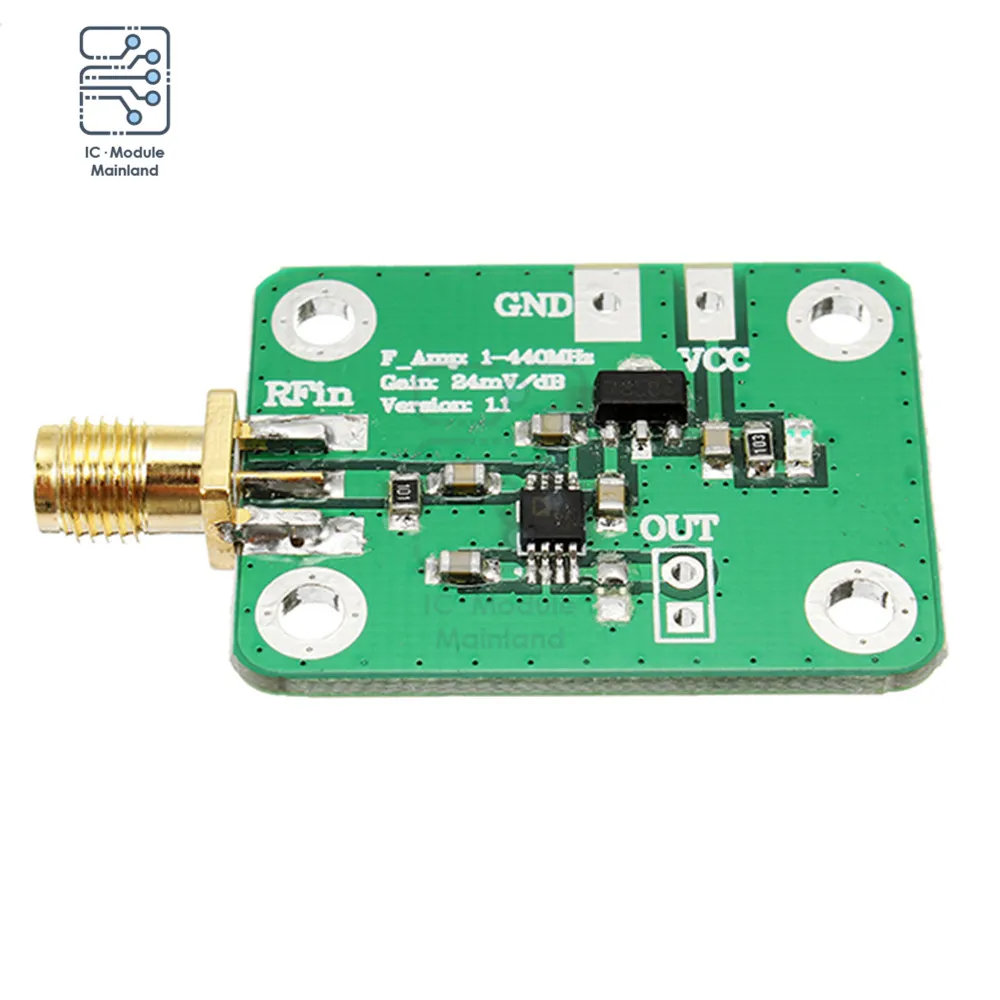

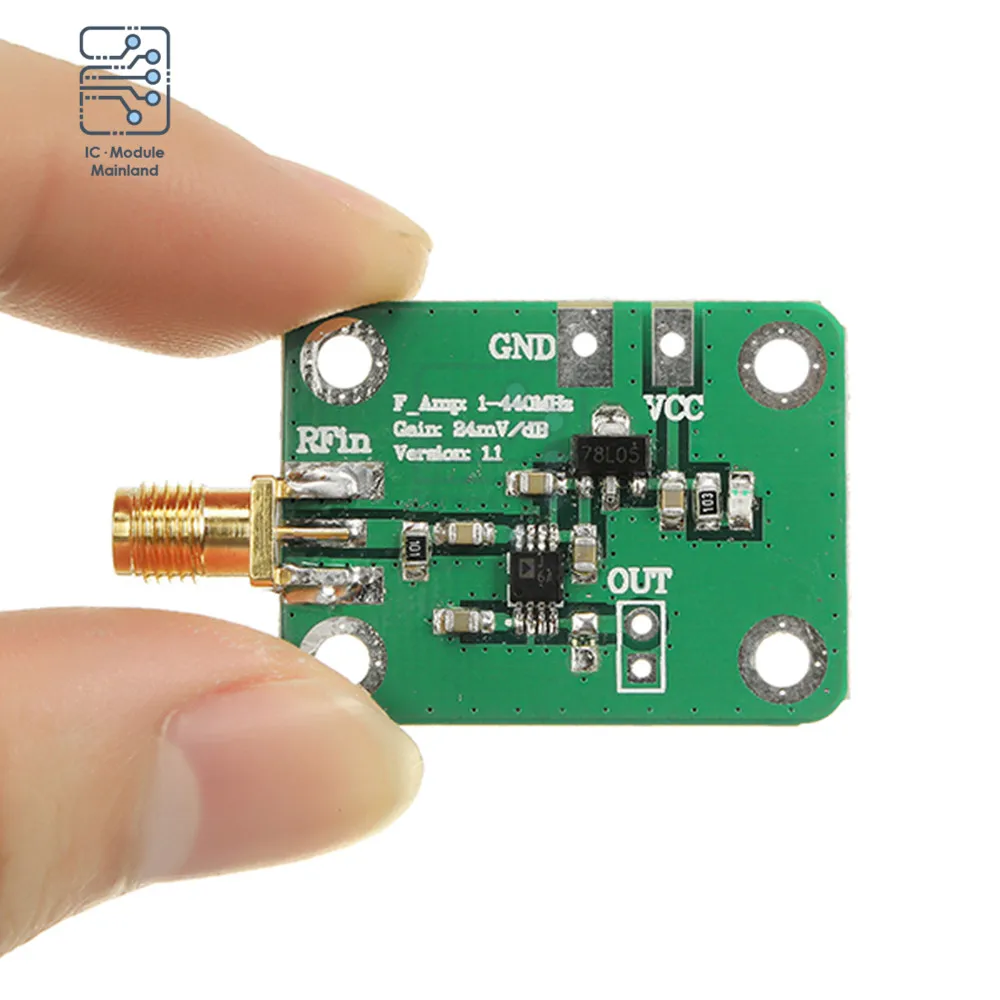

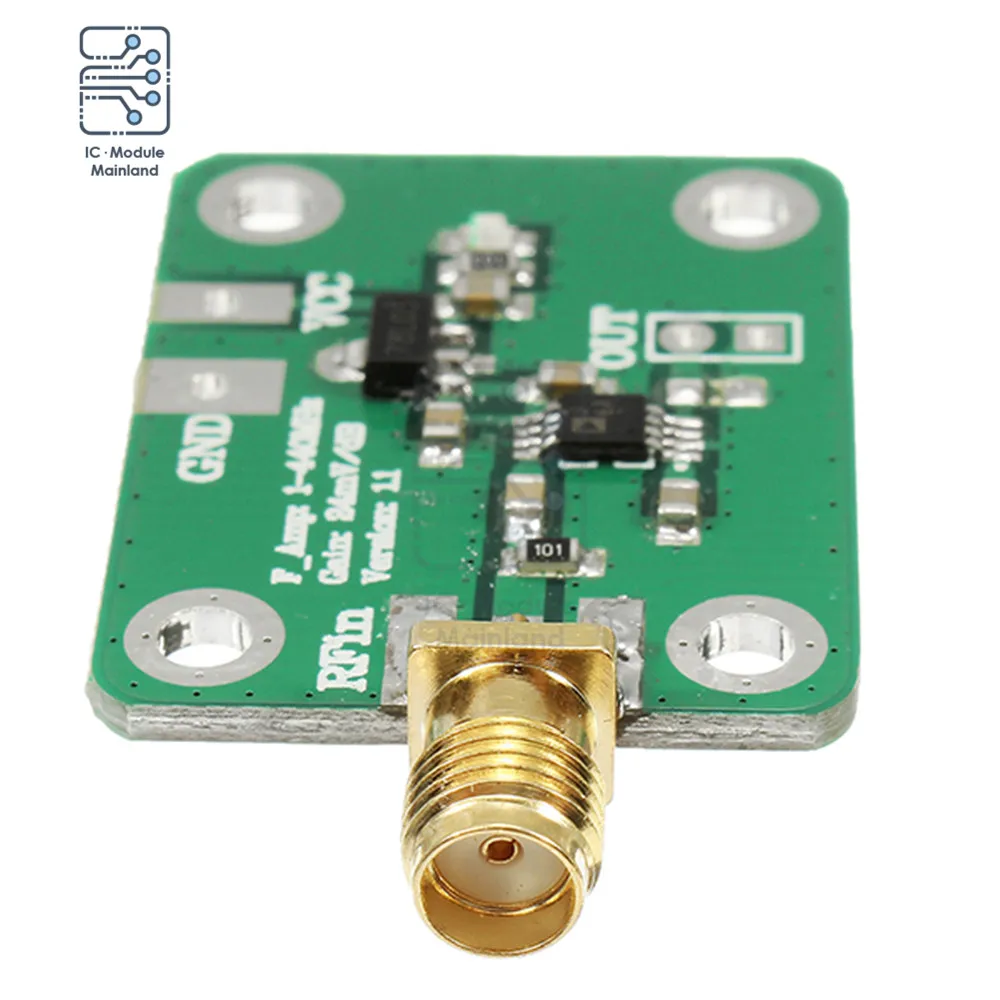

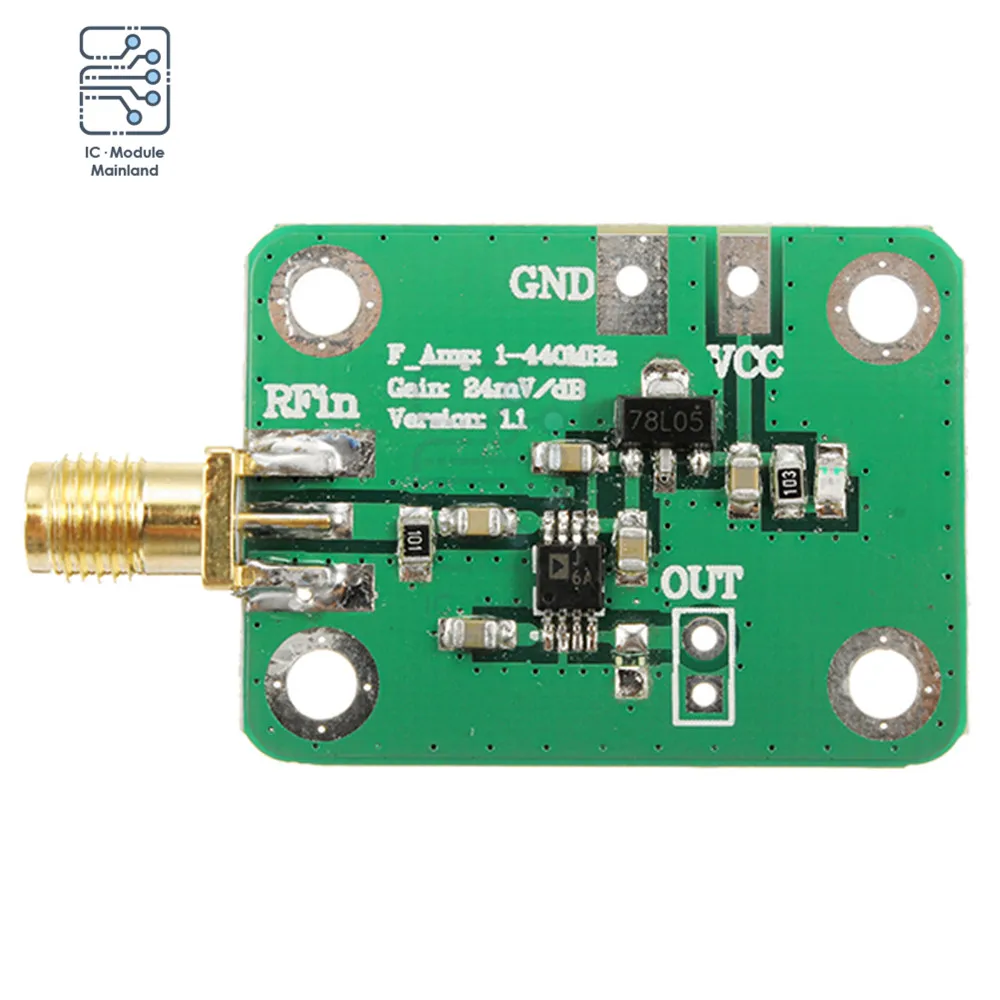

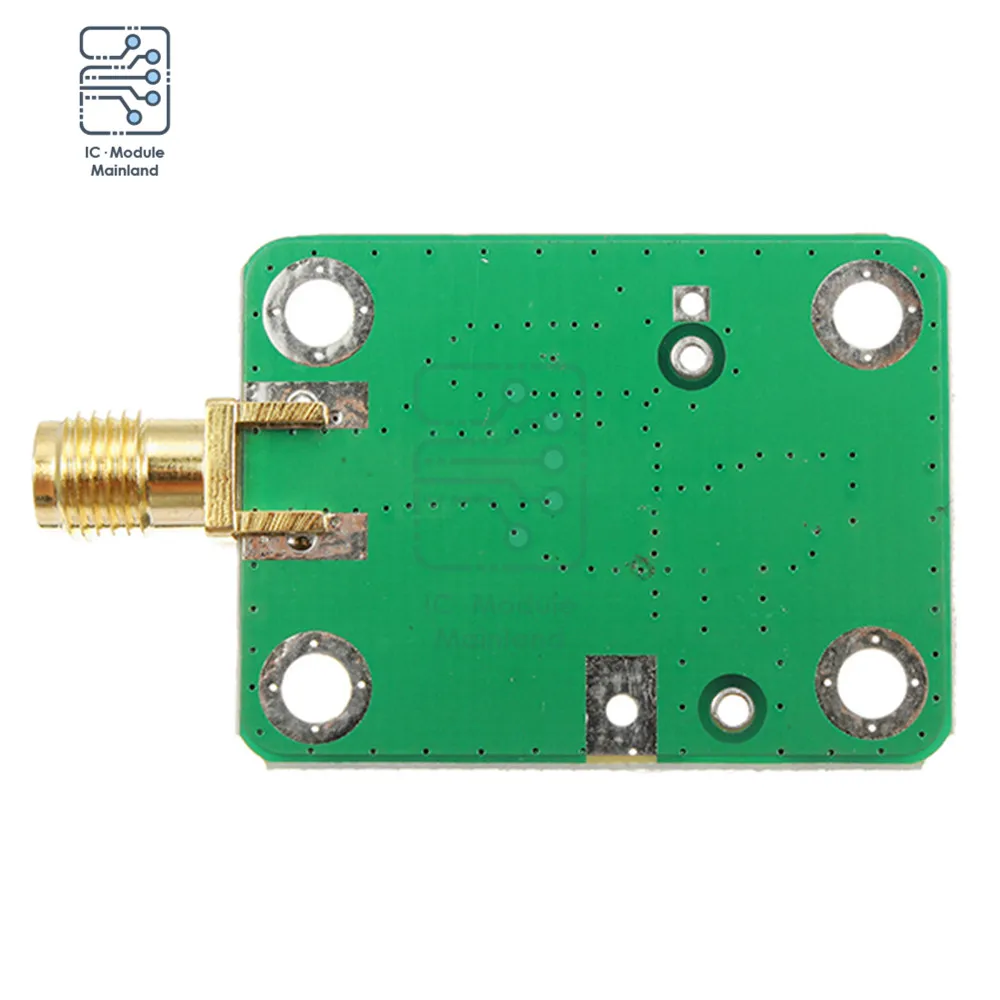

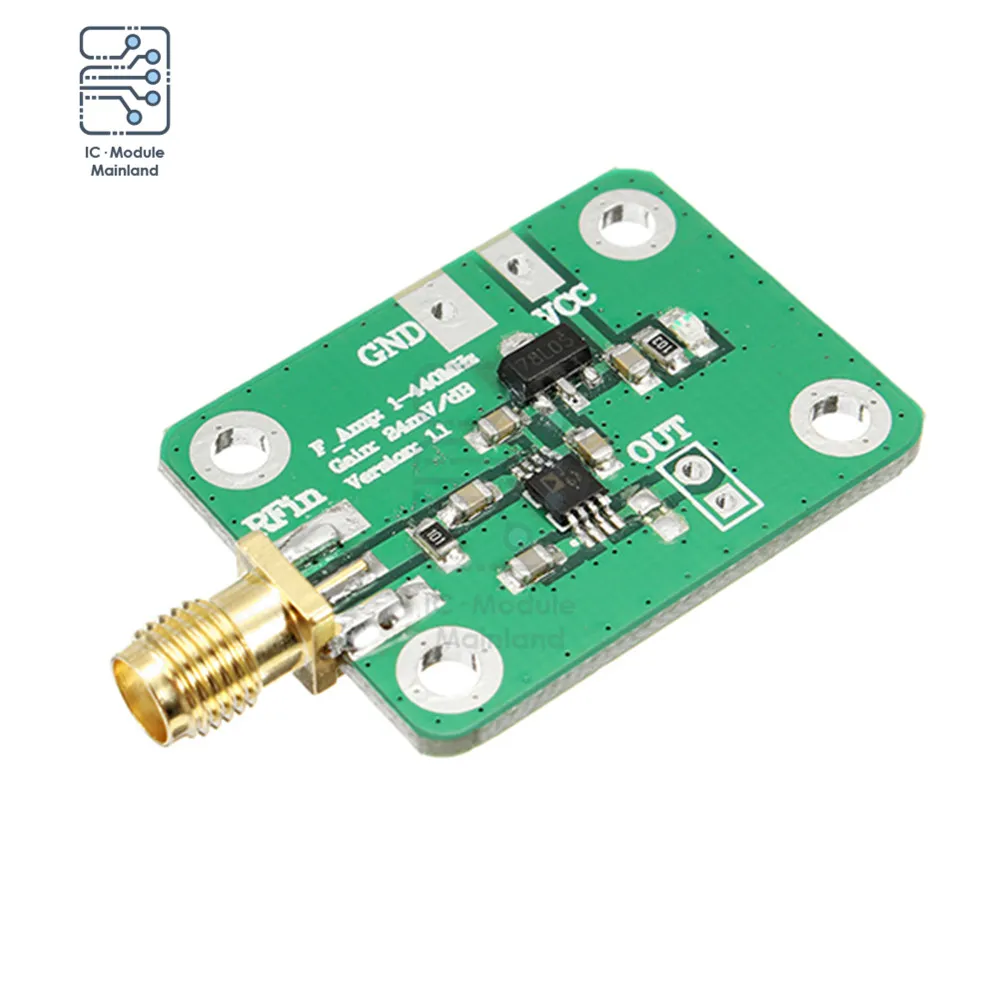

1x0,1-440 MHz AD8310 высокоскоростной высокочастотный РЧ детектор журнала модуль измерителя мощности
