Плата USB UART FT232, Тип C, модуль связи USB-UART (TTL), разъем USB-C, Поддержка Mac OS,Linux,Android,Windows 78...

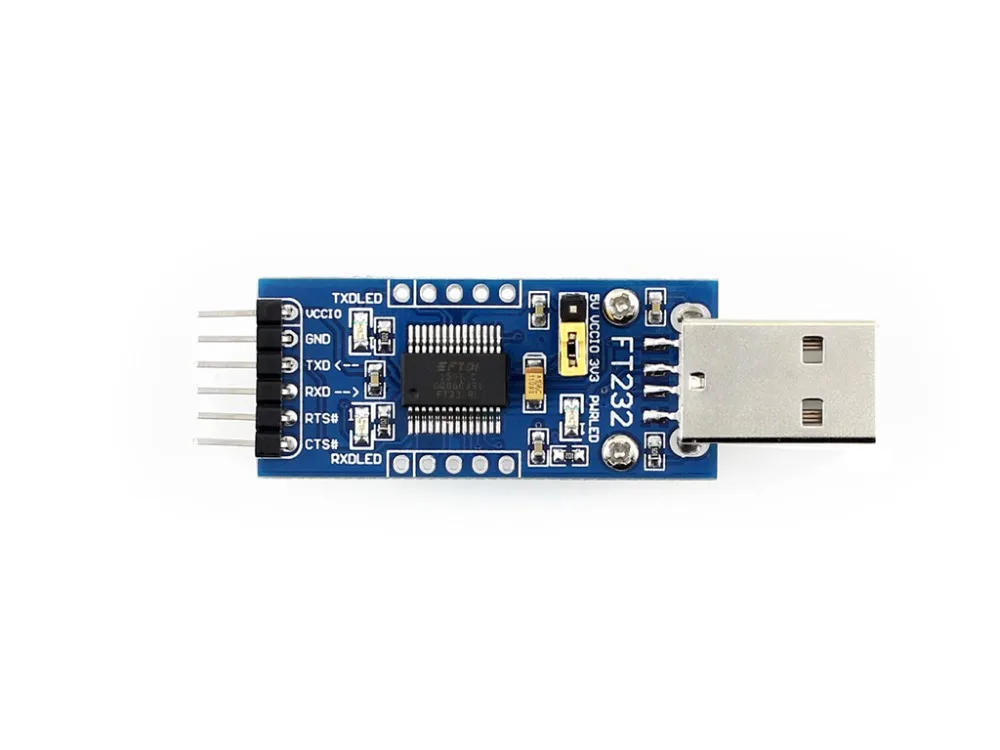

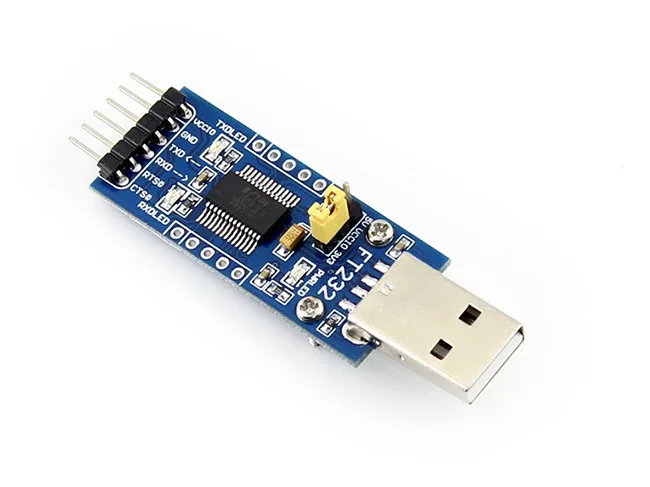

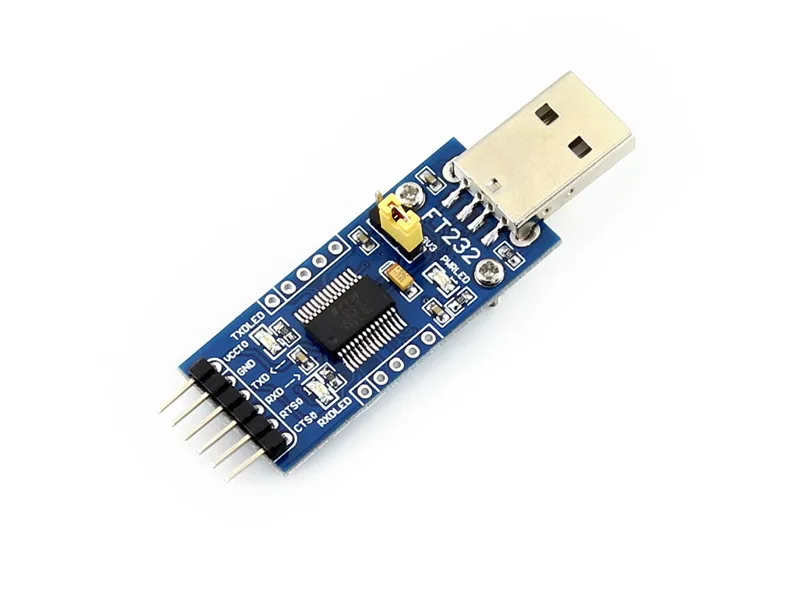

Оригинальный FT232RL бортовой

Поддерживает Mac OS, Linux, Android, WinCE, Windows 7/8/8.1/10/11...

Вччо-5В:Выход 5 В

Вччо-3,3 В:Выход 3,3 В

Откройте перемычку:Питание от целевой платы (3,3-5 В)

3 светодиодный ных индикатора: TXD, RXD, PWR

Контакты, доступные на контактах: TXD, RXD, RTS #, CTS #

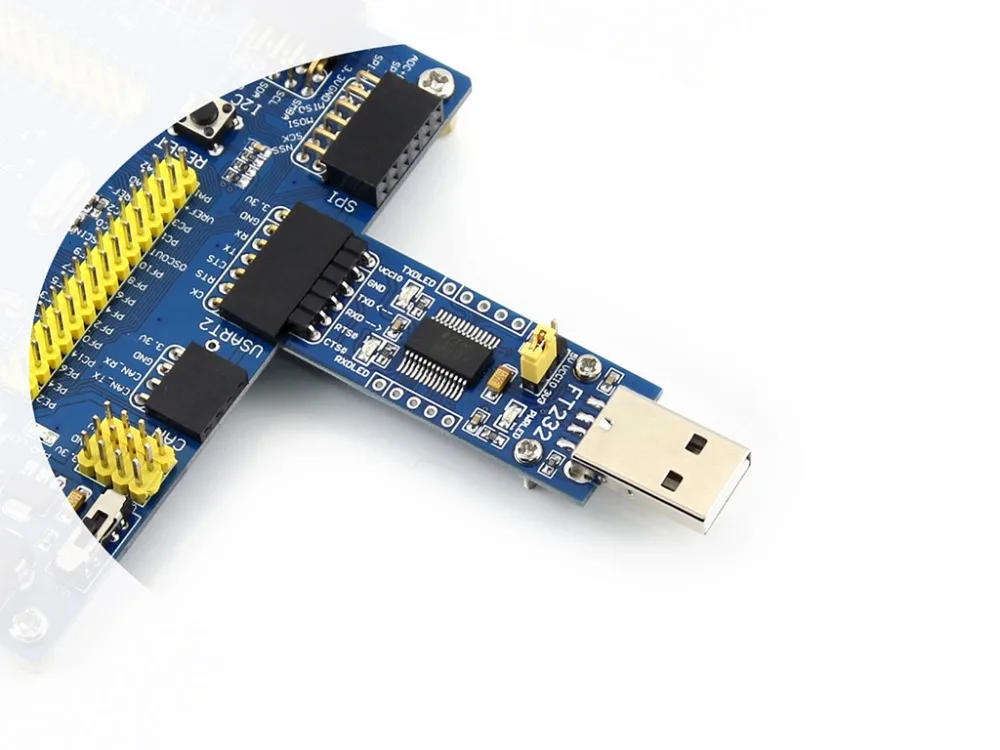

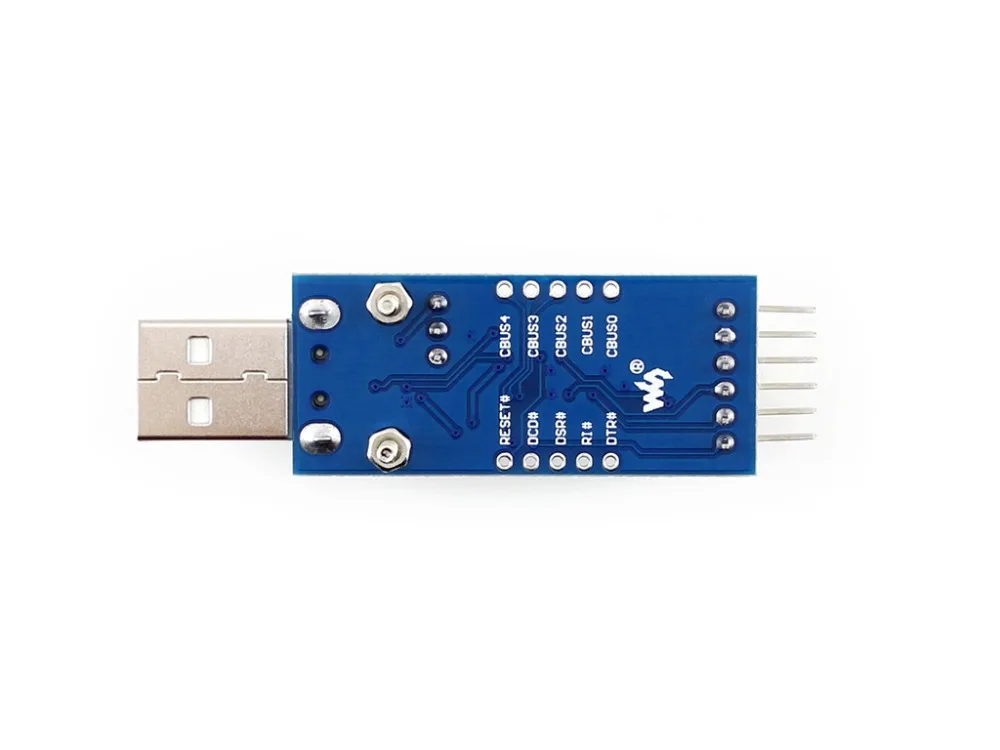

Другие контакты доступны на просверленных отверстиях, легко подключаются к пользовательской системе (шаг контакта совместим с универсальной прототипной платой)

Вачччо↔Выход 3,3 В или 5 В (Модуль питается от USB, а встроенную перемычку следует укоротить до 3,3 В или 5 В)

GND↔GND

TXD↔MCU.RX (направление сигнала: MCU.RX

RXD↔MCU.TX (направление сигнала: MCU.TX> FT232> PC.RX)

RTS↔MCU.CTS (направление сигнала: MCU.CTS

CTS↔MCU.RTS (направление сигнала: MCU.RTS> FT232> PC.CTS)
