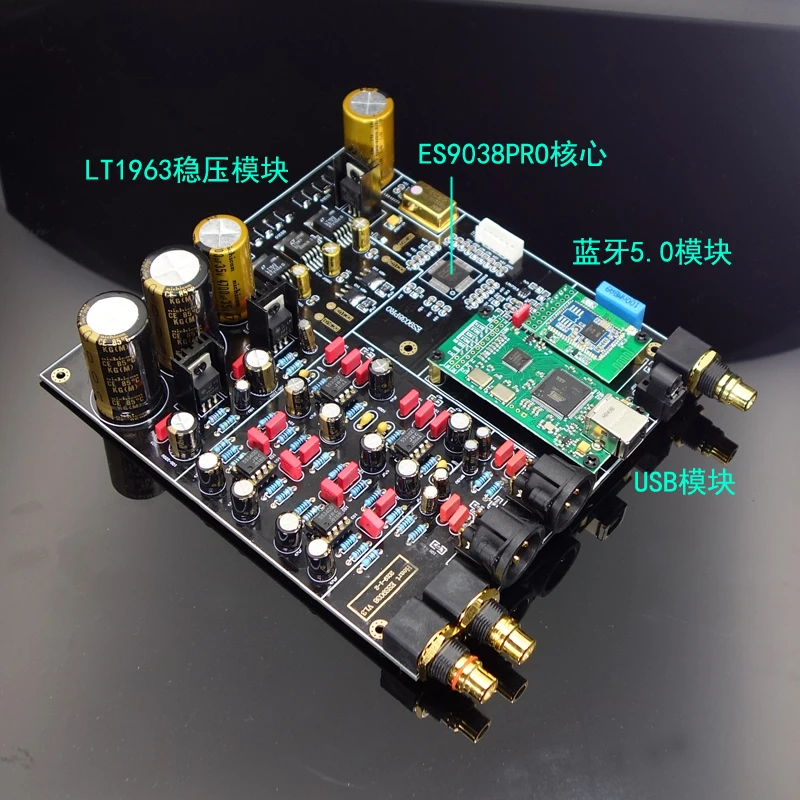

ЦАП-декодер ES9018 ES9028 ES9038PRO

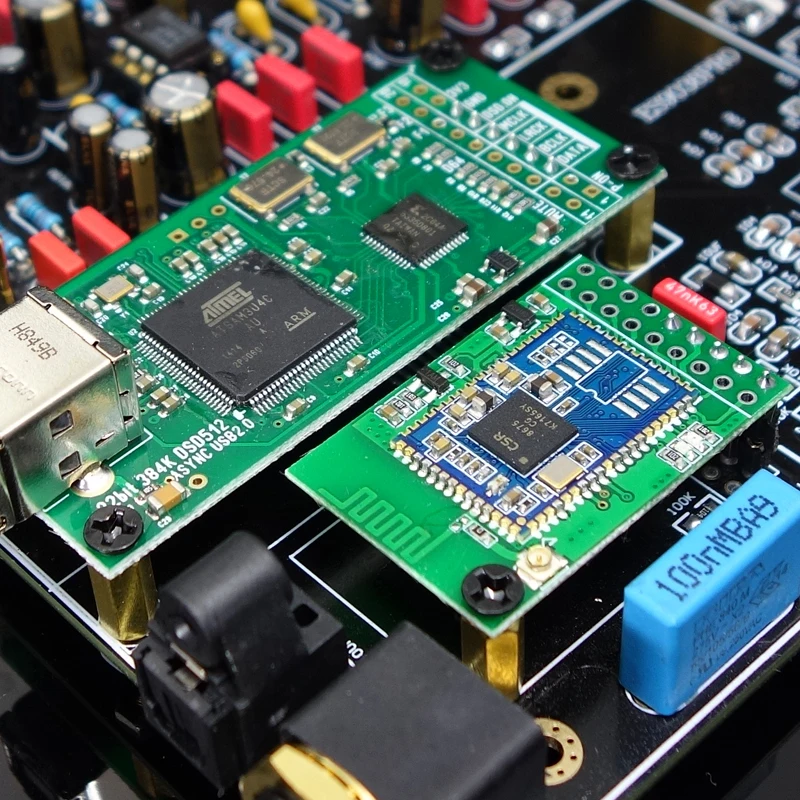

Плата совместима с ES9018S и ES9028PRO ES9038PRO, ES9028PRO имеет немного более высокий индекс и поддерживает декодирование DSD коаксиального волокна, ES9018 может декодировать DSD только через USB теперь Новая версия может регулировать функцию Bluetooth 5,0, модуль Bluetooth является лучшим CSR8675, поддерживает APTX и APTX-HD, Требуется дополнительно 90 юаней!

В настоящее время промышленная аудиосистема DAC ES9018 была запущена американской компанией ESS.

Поддерживает 192K/32bit, I2S/DSD/SPDF вход, DNR: 135dB/Mono, 129dB/8ch, THD: -120dB, ES9018 представляет собой 8-канальный цифро-аналоговый преобразователь, каждый канал обладает 4 независимых каналов DAC параллельно режим вывода, и интегрирует весь цифровой SPDIF прием и фильтрации и да. I2S/DSD/SPDIF вход, I2S интерфейс может поддерживать до 32 бит 500K скорость дискретизации аудио файлов, с самыми высокими показателями и аналитической силой, раскрывая самые тонкие части музыки.

Схематическая схема комплекта, вы можете загрузить эту посылка, Есть схематические схемы всех комплектов в этом магазине

Примечание 1: для ES9028 и ES9018 поддерживающий процессор отличается. Кроме того, в IV части ES9018 используются резисторы 4 680 Ом, ES9028PRO 560 Ом, а ES9038PRO-120 Ом соответствующий Экран дисплея:

Http://pan.baidu.com/s/1gfgF22B Описание цены: в комплект не входят ES9018IC и три RCAs.

Кроме того, USB карта должна быть приобретена отдельно, в противном случае она не поддерживает выход USB. Плата не должна быть Отлажена, и звук может быть услышан, если пайка верна, И патч должен быть паян самостоятельно готовые доски и комплекты поставляются с двумя TI NE5532 JRC5534 op amps, которые используются только в качестве тестовых досок. Клиенты могут приобретать более высококлассные Операционные усилители отдельно.

Готовые доски и комплекты не содержат XMOS дочерних карт и должны быть приобретены отдельно PCB Размер: 170MMX15 3 мм ВАРИАНТЫ ПИТАНИЯ: (R и O коровы доступны в нашем магазине) dual 16VX2 single 9VX2 (ES9038 рекомендует 6VX2) допустимая ошибка, потому что плата имеет регулятор напряжения, И радиус действия составляет относительно широкие армейского образца 4-секционный измельчитель для специй с золотым напылением 4-слойные PCB версия имеет полный первый слой, короче, канал сигнала, а лучше электрическое представление. Это первый выбор для производства DAC.

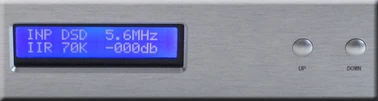

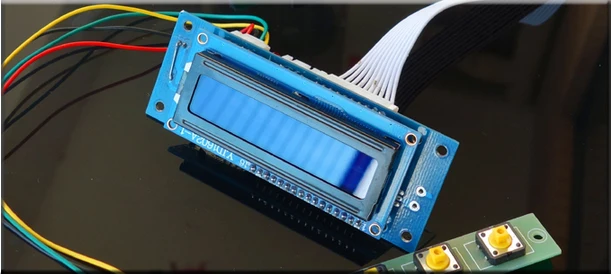

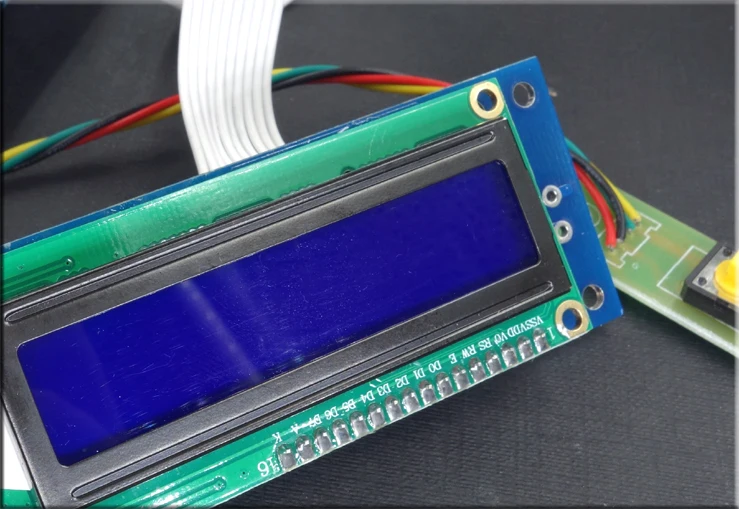

Оснащен ЖК-дисплеем и ключевой операционной панелью. Управление и отображение более интуитивно понятны. Интерфейс работы может работать и отображать текущий входной канал, формат входного сигнала (PCM или DSD), текущий режим фильтра (Быстрый или медленный), текущий статус громкости (0 дБ Макс) и т. Д. Когда режим отключения звука на дисплее отключен, вы можете нажать каждую кнопку индивидуально в течение 5 секунд, не отпуская ее для сброса

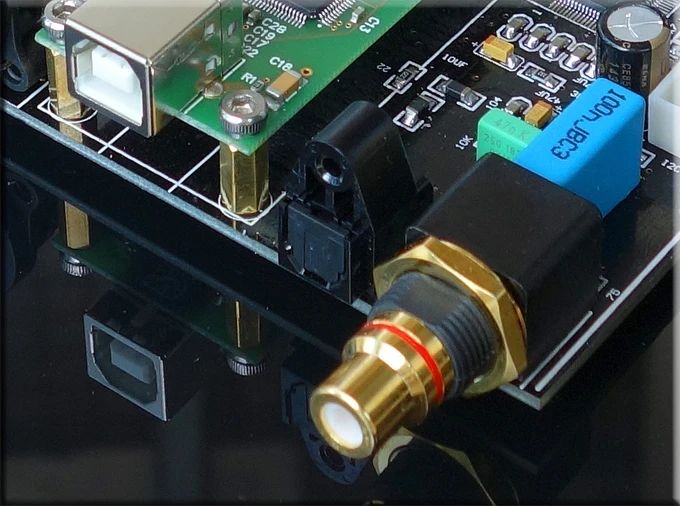

Устройство оснащено коаксиальными, оптическими и USB входными портами. Все поддерживает 192K 24BIT формат. USB поддерживает до 384K 32 бит.

Оснащен сбалансированными выходными клеммами и терминалы RCA

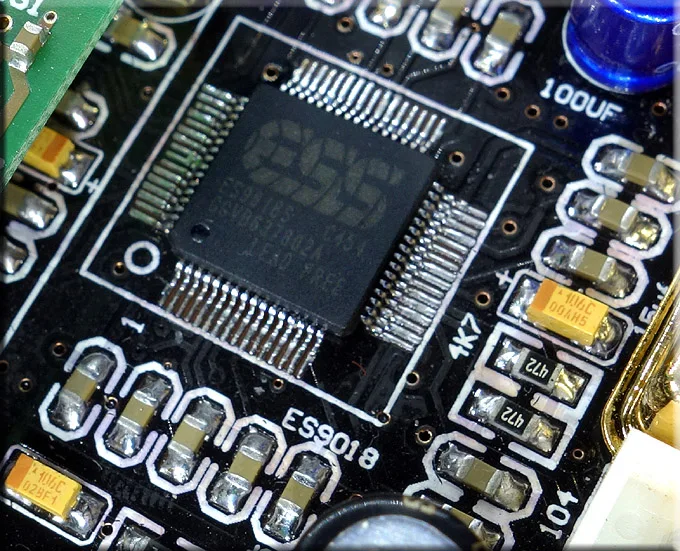

Это чип ESS8018, Ядро ЦАП. На картинке видно, что разъединение источника питания очень хорошее. Каждый из 8 ядер DACs использует независимые отделочные конденсаторы и схемы. Гарантируем полную игру чипа

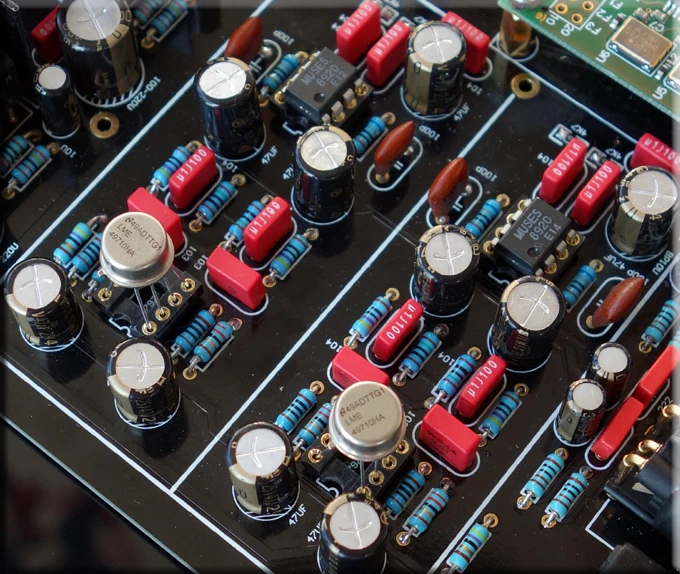

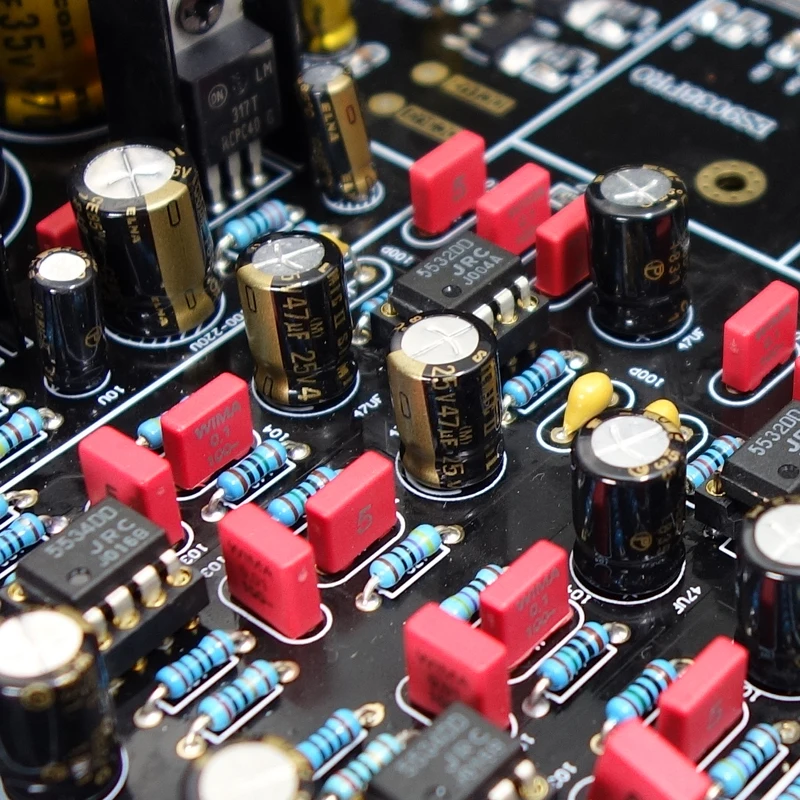

Аналоговая Выходная схема ES9018 состоит из 2 двойных ОП ампер и 2 одиночных ОП ампер. Лично я предпочитаю сочетание MUS8920X2 и AD797X2, которое является деликатным, прочным и имеет очень хорошее расширенное звуковое поле. Материал аналоговой цепи-это также материал нижней ступни, британский неиндуктивный резистор FR4, конденсатор слюды, немецкая черная WIMA, конденсатор ELNA brown god (в стандартной версии используются конденсаторы Nikon или Panasonic FC)

Конденсаторы являются ключом к регулировке тона и гарантией похоти. В стандартной версии используются британские конденсаторы Novartis. Тон приятный и естественный, и очень прочный. Теперь Двойная параллельная машина 4-6000 ES9018 на рынке использует эту серию конденсаторов, И роскошная версия использует японский ELNA для аудио 4700U конденсатор (кг 6800U на картинке нет в наличии), расширение, более динамичный

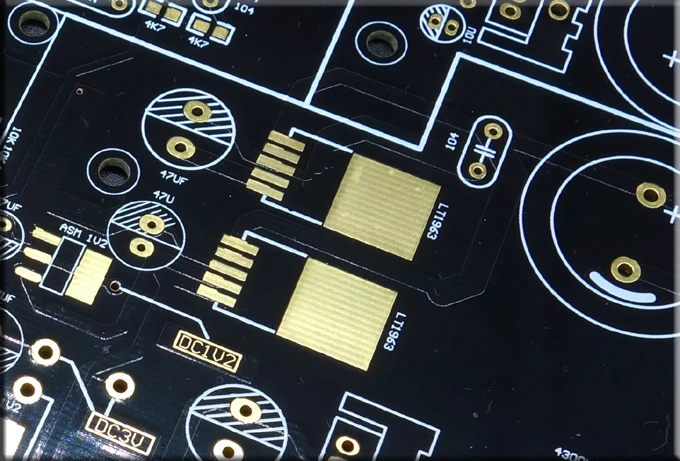

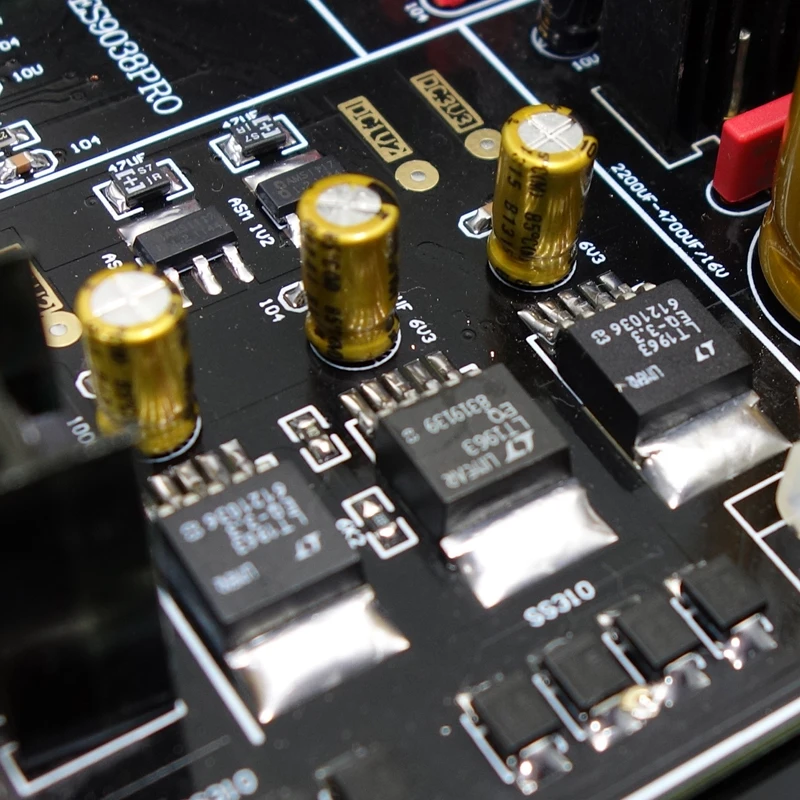

Серия LT/1963-это Низкие Регуляторы отсева, оптимизированные для быстрого переходного ответа.

Устройство может обеспечить выходной ток 1,5а и выпадающее напряжение 340мв. Рабочая сила тока составляет 1 мА и снижена до <1 μa в режиме выключения. Ток покоя находится в хорошо контролируемом состоянии; В отличие от многих других регуляторов, ток покоя этого устройства не увеличивается при перепаде давления. В дополнение к быстрому переходному реагированию регулятор LT1963 также имеет низкий уровень шума на выходе, что делает его идеальным для чувствительных применений мощности RF цена также очень дорогая, близкая к 5m USD 1

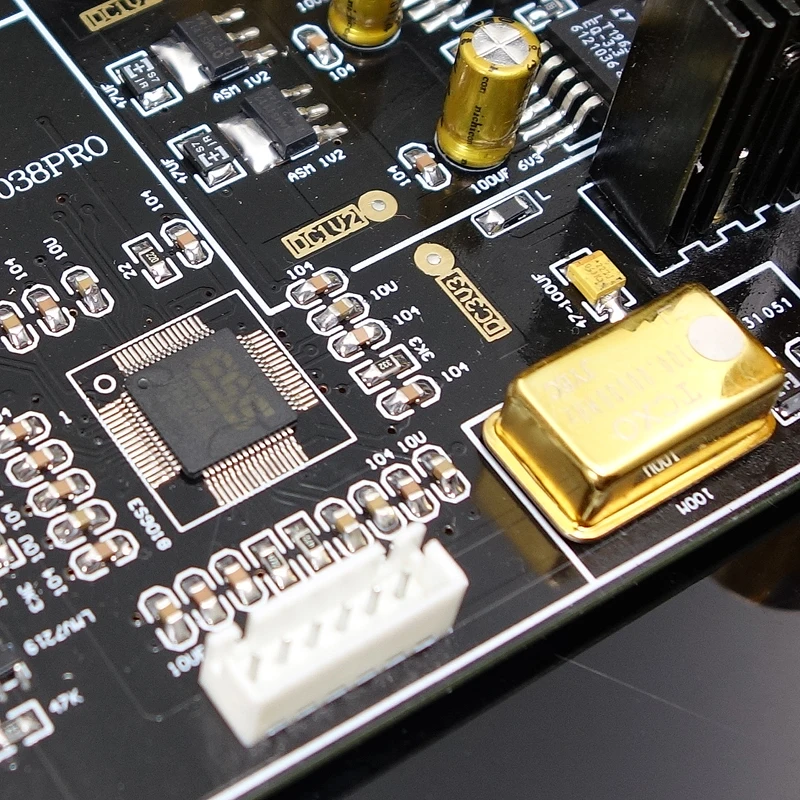

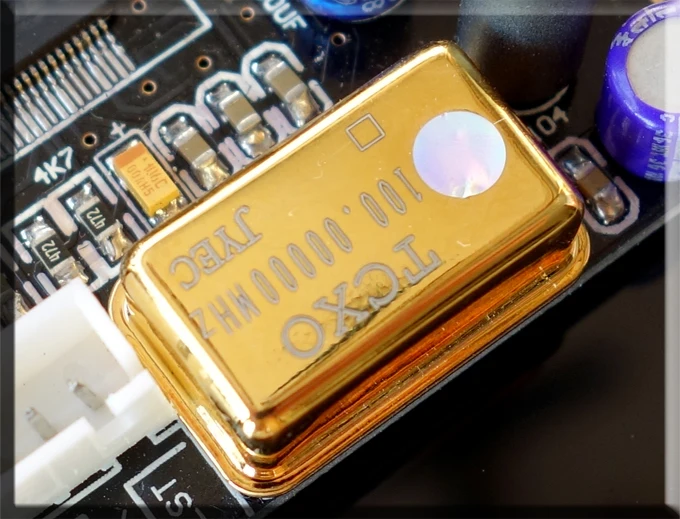

Высокоточный, низкофазный шум и кристаллический генератор с температурной компенсацией обеспечивают отличную базовую частоту ES9018.

Британские неиндуктивные резисторы, звуковые резисторы, более естественны, чем резисторы Дейла, и обладают отличной проникающей мощностью, но цена достигает 1 доллара за единицу, И он не тронут, если это не высокая температура.
