GPON EPON XPON sfp stick SFP ONU PON Stick с MAC SC разъем c DDM pon module EGXPON

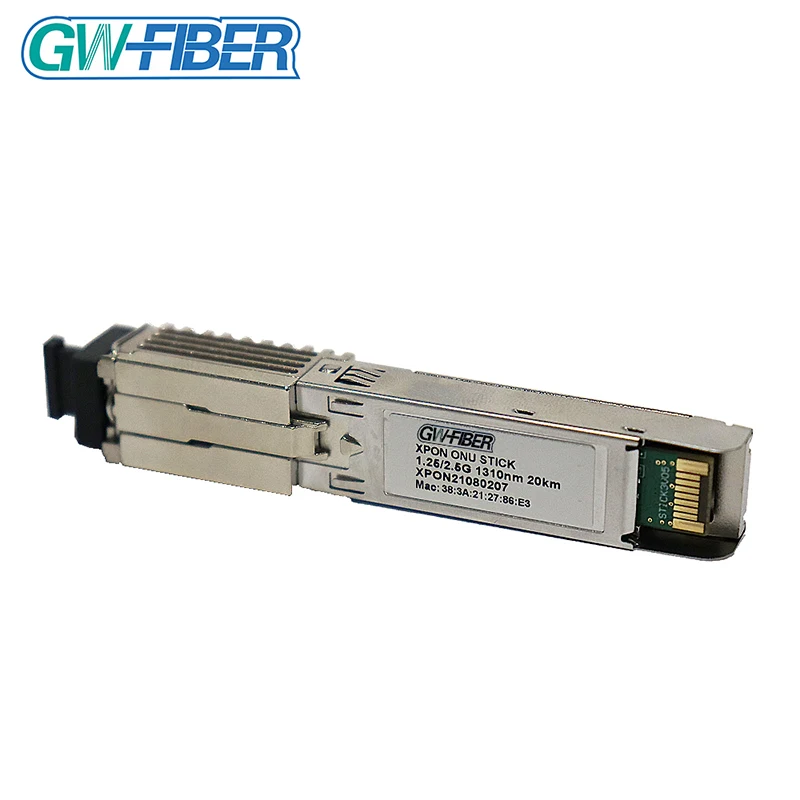

GW-FIBER PON Module GPON/EPON/XPON ONU STICK

Характеристики (опционально)

Посылка

Модель

Скорость передачи данных

Длина волны

Лазер

Интерфейс

Тип

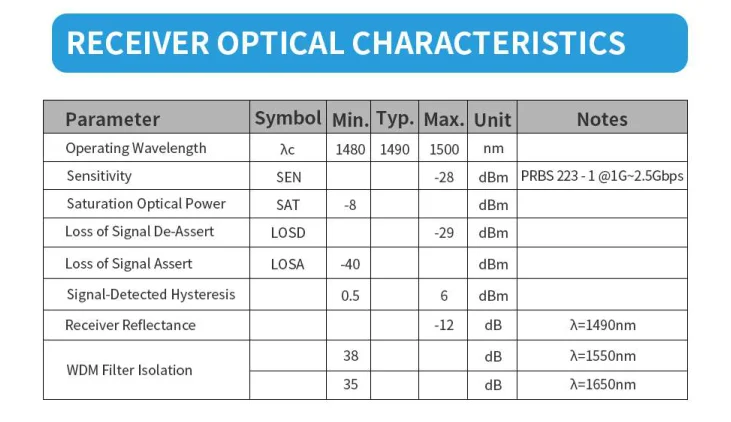

ПолучениеЧувствительность

XPON STICK ONU

SFP

GW-XPON-STICK-ONU

GPON: 1,25 Гбит/с/2,5 Гбит/сEPON: 1,25 Гбит/с/2,5 Гбит/с

Tx1310/Rx1490

DFB

SC

АдаптивныйEPON/GPON

≤-28dbm

GPON STICK ONU

SFP

GW-EPON-STICK-ONU

1,25 Гбит/с, 2,5 Гбит/с

Tx1310/Rx1490

DFB

SC

GPON

≤-28dbm

EPON STICK ONU

SFP

GW-GPON-STICK-ONU

1,25 Гбит/1,25 Гбит/с

Tx1310/Rx1490

DFB

SC

EPON

≤-28dbm

Onu stick Q & A

В: Можно ли использовать в мостовом режиме?

Ответ: Да

Вопрос: Можно ли подключить его к выключателю или к нему?

Ответ: Да

Вопрос: поддерживает ли он прозрачную передачу VLAN?

Ответ: Да:

В: Поддерживает ли он IPTV?

Ответ: Да

Вопрос: имеет ли он функцию маршрутизации?

Ответ: Да

В: Поддерживаете ли вы loid и pssword аутентификацию?

Ответ: Поддержка loid/loid Пароль/ploam пароль аутентификации!

Вопрос: это палка SC/APC или SC/UPC интерфейс

Ответ: интерфейс SC/UPC

Вопрос: можно подключать wlan7 11 с Aikuai wlan для реализации доступа в Интернет wlan7 и смотреть телевизор 11

Ответ: хорошо разделить VLAN непосредственно на этот OLT, который имеет мало общего с STICK

Вопрос: Есть ли разница между EPON и GPON между 1g и 2,5g? Как я могу выбрать продукцию в соответствии с окружающей средой?

Ответ: EPON uplink 1,25G/нисходящий канал 1,25G,

GPON uplink 1,25/downlink 2,5G (теоретическое значение).

Но палка SFP вставляется в разъем SFP для прямой реализации функции оптического модема. Он чаще вставляется в слот устройства Gigabit SFP. Он используется в среде OLT, поэтому он не может быть вставлен в разъем 2,5G.

. Выбор продукта основан на сети OLT

EPON OLT выбирает палку epon,

GPON OLT, выберите gpon stick.

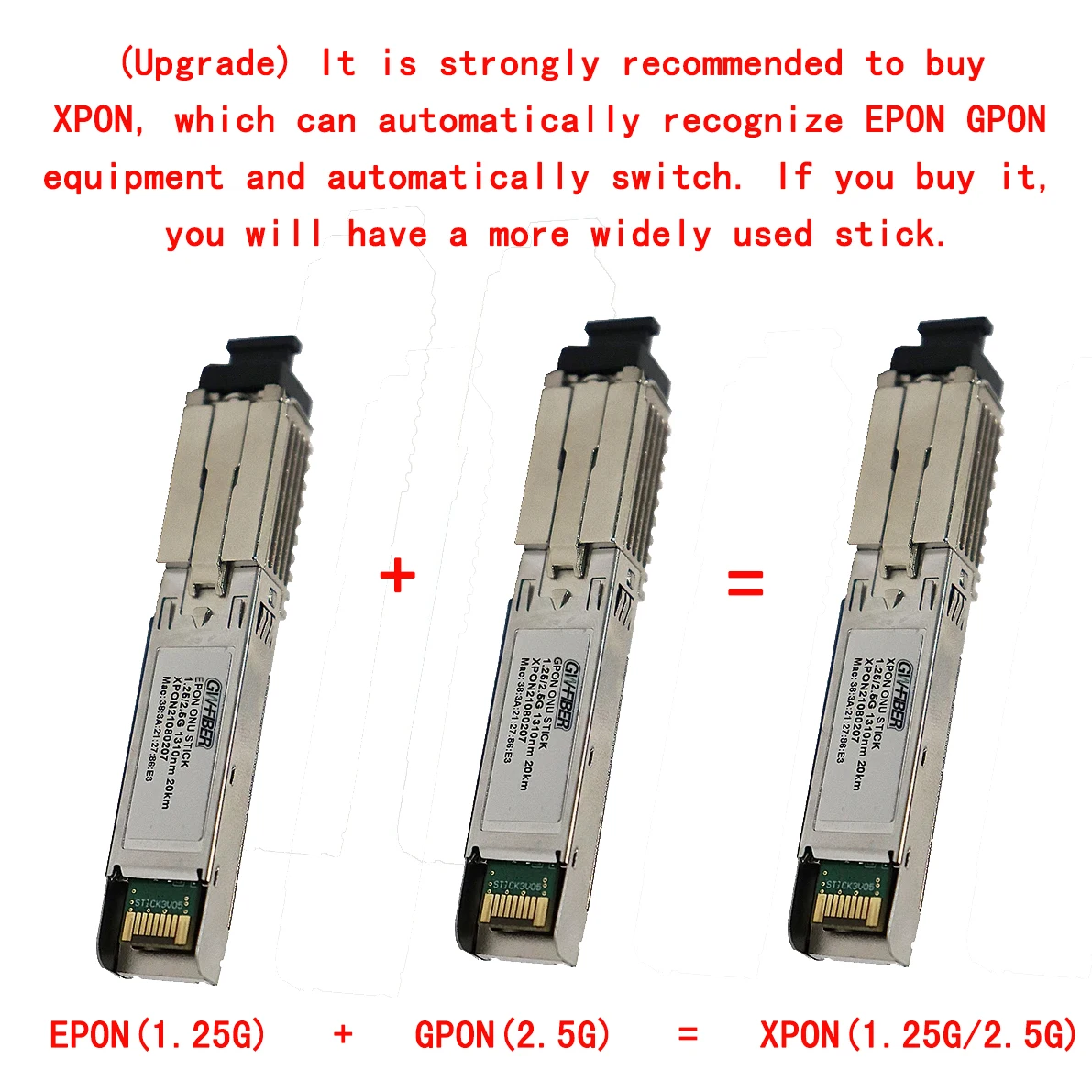

Рекомендуется выбирать XPON, это обычное явление. Он будет адаптироваться к сети PON после перезапуска

Вопрос: Как XPON переключается между GPON или EPON

Ответ: По умолчанию Режим XPON factory-GPON. Если устройство подключено к EPON, оно автоматически перезагружается и переходит в режим EPON примерно через 1-2 минуты. XPON поддерживает переключение между двумя режимами.

Вопрос: Можно ли использовать XPON stick с Cisco wc2960?

Ответ: Да

Вопрос: Многоадресная рассылка осуществляется scb. Есть ли какая-либо специальная конфигурация?

Ответ: как правило, вы можете настроить мост WAN или настроить многоадресную VLAN через OLT в режиме SFU и включить igmp snooping, а не через палку.

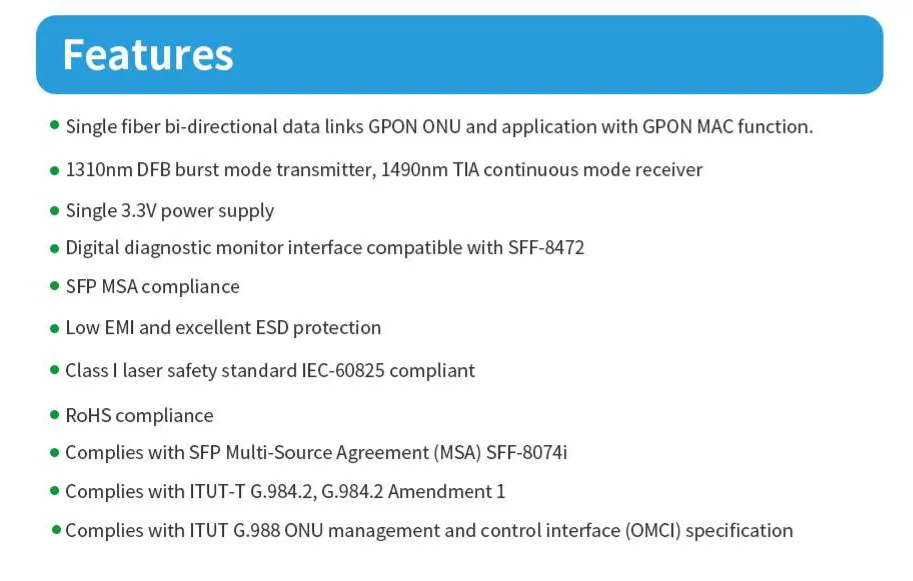

Особенности продукта

• Ассиметричная одноволоконная двунаправленная передача данных tx 1244 Мбит/с/rx 2488 Мбит/с xpon onu

Приложение xpon mac

• Разъем sc/upc sfp, встроенный xpon onu mac, «подключи и работай» с помощью автоматического обнаружения и конфигурации

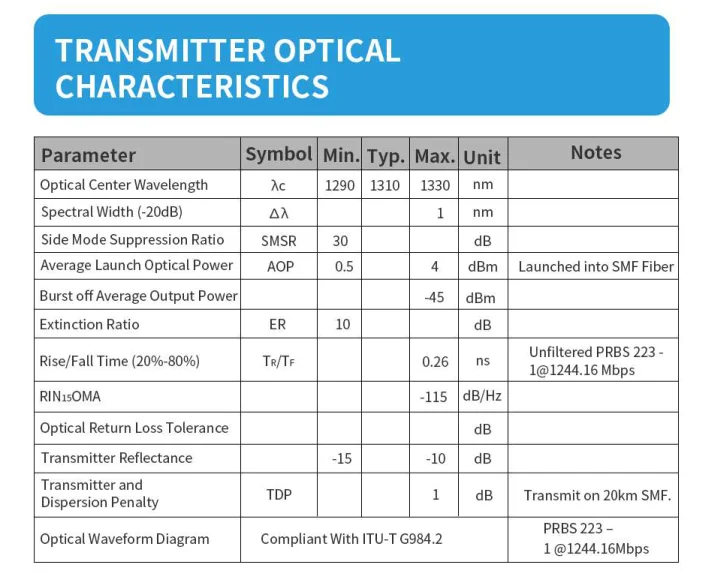

• 1310 нм dfb burst mode передатчик, 1490 нм tia непрерывный режим приемника

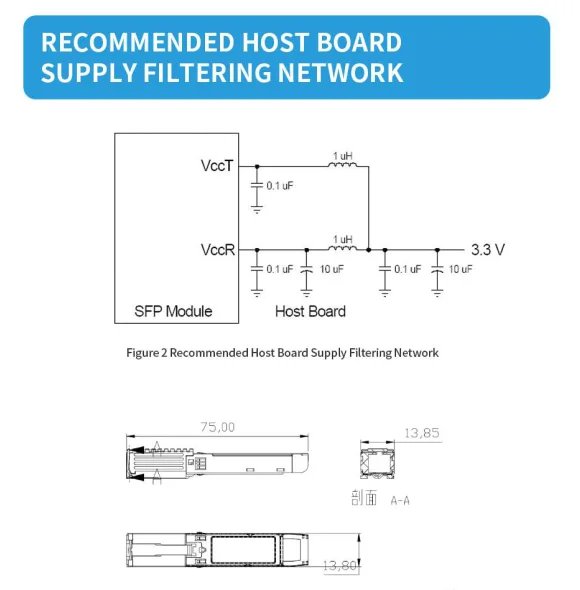

• Одно гнездо для 3,3 v источника питания

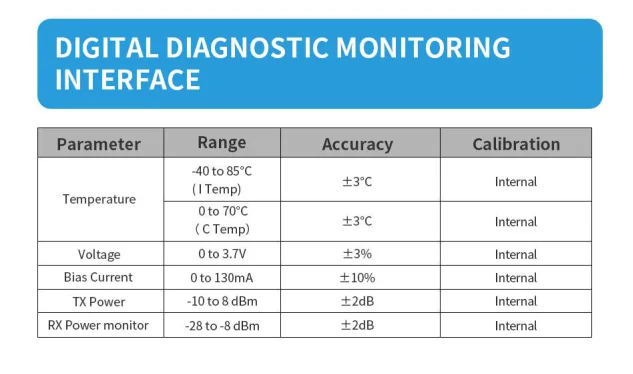

• Osmo совместимый цифровой диагностический интерфейс монитора

• Соответствие sfp msa

• Низкий уровень ЭМП и отличная защита от ЭСР

• Соответствует стандартам лазерной безопасности класса I

• Соответствие Rohs

• Совместимость с xpon onu

• Соблюдайте многоцелевой контракт sfp (msa)

• Совместим с osmo g.984.2, g.984.2 с изменением 1

• Соответствие спецификации интерфейса управления и управления МСЭ ООН g.988

Основные параметры и технические индикаторы

Основные параметры xpon сети заключаются в следующем:

• Возможность поддержки нескольких служб: полнофункциональная поддержка (включая atm, ethernet, tdm), строгая гарантия qos, для оптимизации бизнеса, Поддержка wdm передачи кабельного телевидения;

• Автоматическое распознавание и управление картами управления доступом epon и gpon;

• 1:32 возможности поддержки филиала;

• Расстояние передачи не превышает 20 км;

• Симметричная скорость линии восходящего канала и нисходящего канала составляет 1,244 Гбит/с. Поддержка статистики трафика порта.

• Поддержка распределения динамической и статической полосы пропускания.

• Поддержка функций многоадресной и многоадресной рассылки

Основные технические индикаторы сети xpon:

• Емкость системы: система имеет большую емкость (30g) IP коммутационный сердечник, обеспечивает Сетевой интерфейс Ethernet 10g, и каждый olt может поддерживать сети 36 pon.

• Интерфейс мульти-обслуживания: Поддержка tdm, atm, ethernet, catv и предоставление строгой гарантии qos, которая может полностью покрыть существующие услуги. Он действительно поддерживает плавное обновление бизнеса.

• Высокая надежность и требования к доступности системы: система обеспечивает дополнительный механизм переключения защиты 1 1 1, который полностью отвечает требованиям надежности телекоммуникационной сети, И время переключения составляет менее 50 мс.

• Диапазон сети: настраиваемый сетевой путь составляет 10,20 км, что полностью отвечает требованиям сети доступа.

• Платформа программного обеспечения для управления унифицированной системой: унифицированная платформа управления сетью для различных методов доступа

Модификация mac-адреса (в режиме Telnet)

1. GPON STICK должен находиться в той же среде переключения, что и PC LAN, и PC LAN порт IP должен быть установлен на 192.168.1.XX (пример: 192.168.1.23).

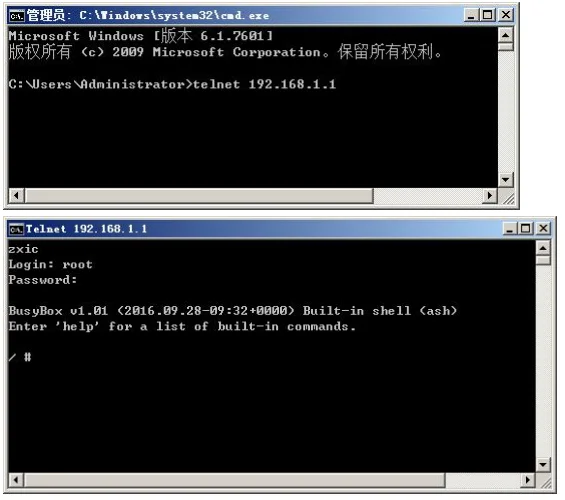

2. Откройте интерфейс командной строки ПК и введите telnet 192.168.1.1, чтобы переключиться на Интерфейс режима GPON STICK telnet, как показано на рисунке ниже:

Имя пользователя и пароль Telnet-root, Pon521. 4, изменить и запросить LOID, GPON SN, bridge MAC, PON MAC, команда следующая: (пример)

Setmac 1 2180 SZ10000000756 (Установите лоидный номер на SZ10000000756), напишите быстрый успех

Setmac 2 2180 (проверьте LOID number)

Setmac 1 2181 12345678 (Установите локальный пароль для 12345678)

Setmac 2 2181 (просмотр лоидного пароля)

Setmac 1 32769 38:3a:21:20:21:aa (набор PON MAC на 38:3a:21:20:21:aa)

Setmac 2 32769 (просмотр PON MAC)

Setmac 1 2176 FTTH (Установите префикс GPON SN на FTTH)

Setmac 2 2176 (проверьте GPON SN префикс)

Setmac 1 2177 00000001 (Установите последние 8 бит GPON SN)

Setmac 2 2177 (проверьте последние 8 цифр GPON SN)

Setmac 1 256 38:3a:21:20:11:11 (Установите мост MAC 38:3a:21:20:11:11)

Setmac 2 256 (вид моста MAC)

Примечания: Этот продукт поддерживает 8 мостовых адресов, написание см. 256, написание в последовательности 256, 257, 258 и т. Д.

Инструкции по эксплуатации программного обеспечения GPON STICK

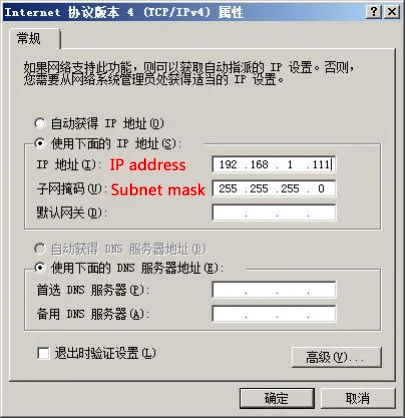

1. ПК общается с GPON STICK. Порт PC LAN должен быть на том же устройстве переключения, что и STICK. ПК пробует наклеить GPON. Адрес шлюза STICK 192.168.1.1, а Адрес порта PC LAN: 192.168.1.XX, например: 192.168.1.23. Как показано на рисунке ниже:

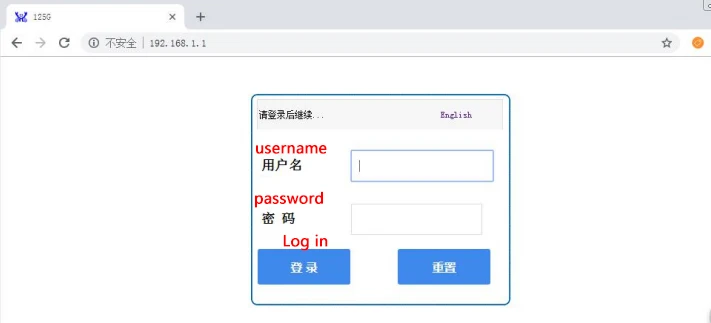

2. Войдите в веб-интерфейс. Откройте браузер (например, GOOGLE, 360 доступны), введите адрес шлюза STICK: 192.168.1.1 в адресной строке и нажмите enter, чтобы войти в интерфейс, как показано на рисунке ниже:

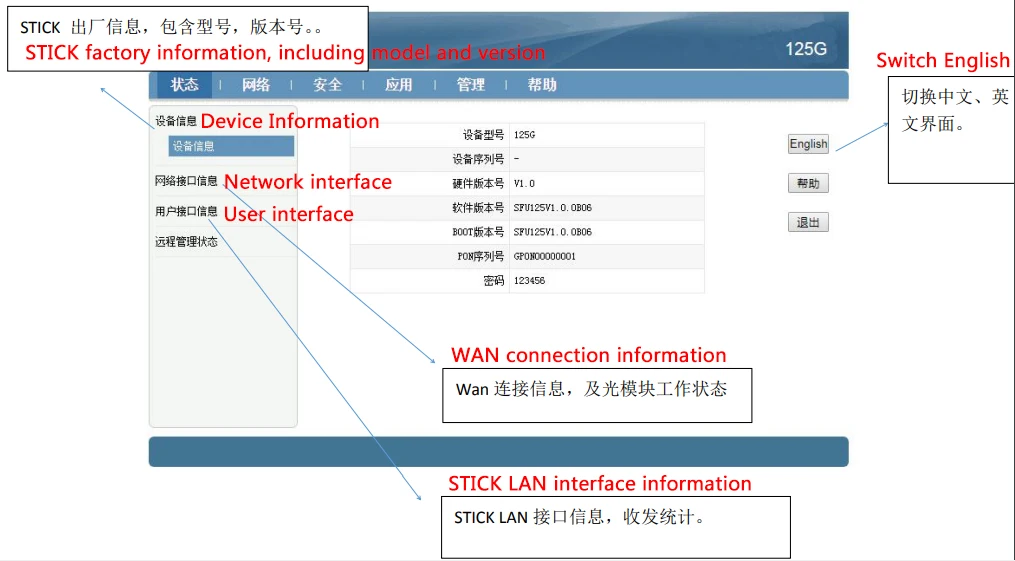

3. Введите веб-интерфейс (веб-имя пользователя и пароль admin, admin). Введите исходный интерфейс интерфейса, как показано ниже:

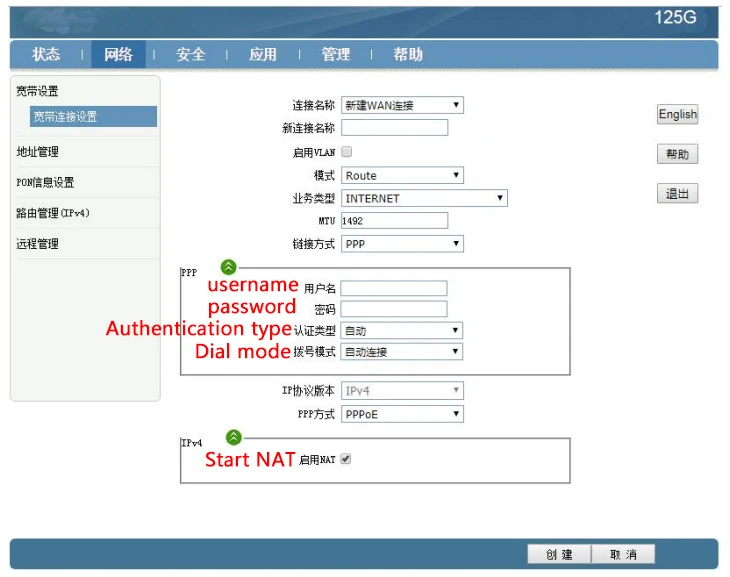

4. Настройте соединение WAN, как показано на рисунке ниже:

Продукт находится в форме SFU, который может быть установлен для режима маршрутизации, например PPPOE, DHCP, если ссылка имеет идентификатор VLAN, проверьте «включить VLAN» и введите идентификационный номер VLAN.

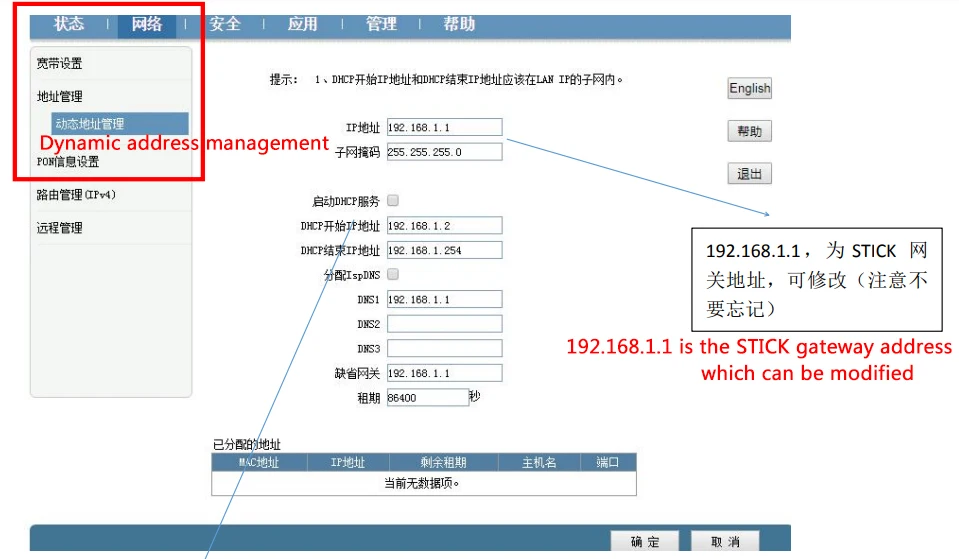

5. Настройки DHCP порта LAN, как показано на рисунке ниже:

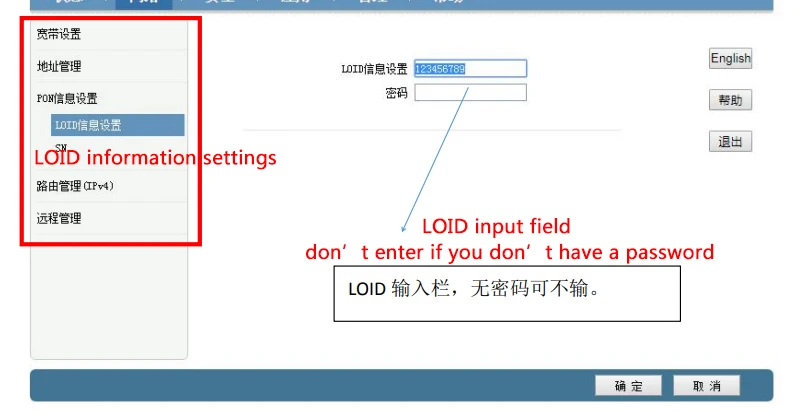

6. Продукт находится в форме SFU, который может быть зарегистрирован в LOID, и бизнес должен быть настроен OLT, как показано на рисунке ниже:

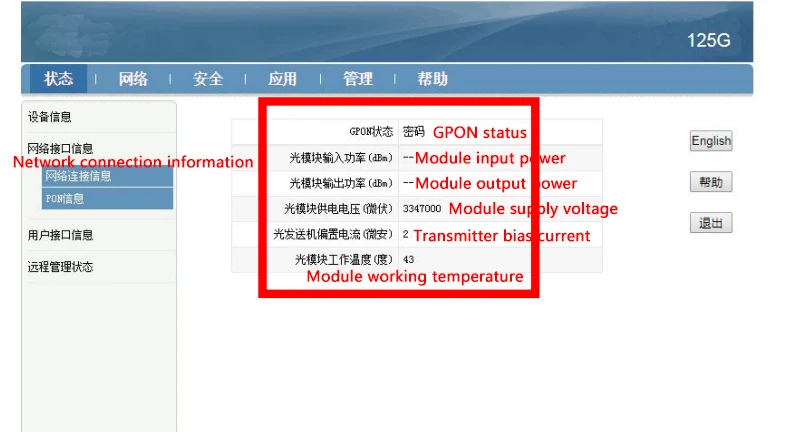

После входа в LOID нажмите OK, чтобы завершить модификацию и перезагрузить устройство, подключите Оптическое волокно, подождите 1-2 минуты, войдите в интерфейс инициализации, И нажмите «Информация о сетевом интерфейсе»-«Информация о PON» для просмотра статуса регистрации, как показано на следующем рисунке:
