Boost DC-DC 8.5-40V to 10-50V 10A 250W, Повышающий DCDC преобразователь, вход 8.540В, выход 1050В, 250Вт, 10А

Повышающий DC/DC преобразователь 250Вт 10А, вход 8.5…40В, выход 10…50В с регулировкой выходного напряжения и тока.

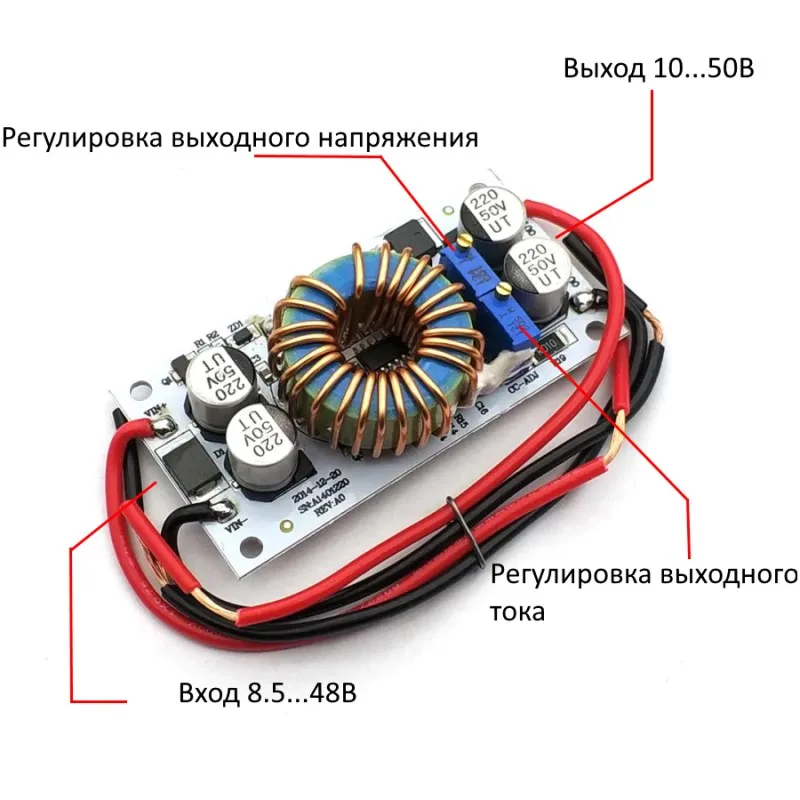

Выходное напряжение будет всегда больше входного, а его величина регулируется подстроечным резистором (см. фото ниже)

! Для увеличения выходного напряжения и тока потенциометры следует вращать против часовой стрелки.

!! При выходном/выходном токе более 4А требуется дополнительный теплоотвод, однако, мы, исходя из опыта, рекомендуем сразу установить преобразователь на радиатор, вне зависимости от мощности нагрузки. Это предотвратит прибор от перегрева и существенно увеличит срок службы.

!!! Преобразователь имеет защиту от случайной смены полярности по входу в виде мощного диода, включенного параллельно линии питания. Если вы случайно перепутаете полярность, защитный диод сгорит, а за ним сгорит и преобразователь. Чтобы этого не допустить, мы настоятельно рекомендуем подключать преобразователь к источнику питания (аккумулятору, батарее) через предохранитель 10А. В этом случае сгорит предохранитель, а защитный диод и вся плата не пострадает.

Основные технические характеристики:

Входное напряжение: 8.5…40 В

Выходное напряжение: 10…50 В

Регулировка ограничения выходного тока: Да

Максимальный выходной ток: 10 А

Максимальная выходная мощность: 250 Вт

Частота преобразования: 150 кГц

КПД: 96%

Рабочая температура: -40 … + 85 °C

Защита от случайной смены полярности по входу: Да (читайте примечание выше)

Размеры: 70 x 36 x 17 мм

Важно знать!  Из преобразователя можно "выжать" и больше 50В, вращая далее потенциометр, но, выходные конденсаторы имеют предельное напряжение 50В, поэтому, если вы хотите установить на выходе более 50В, замените выходные конденсаторы на более высоковольтные.
