Последнее обновление: 28.05.2022

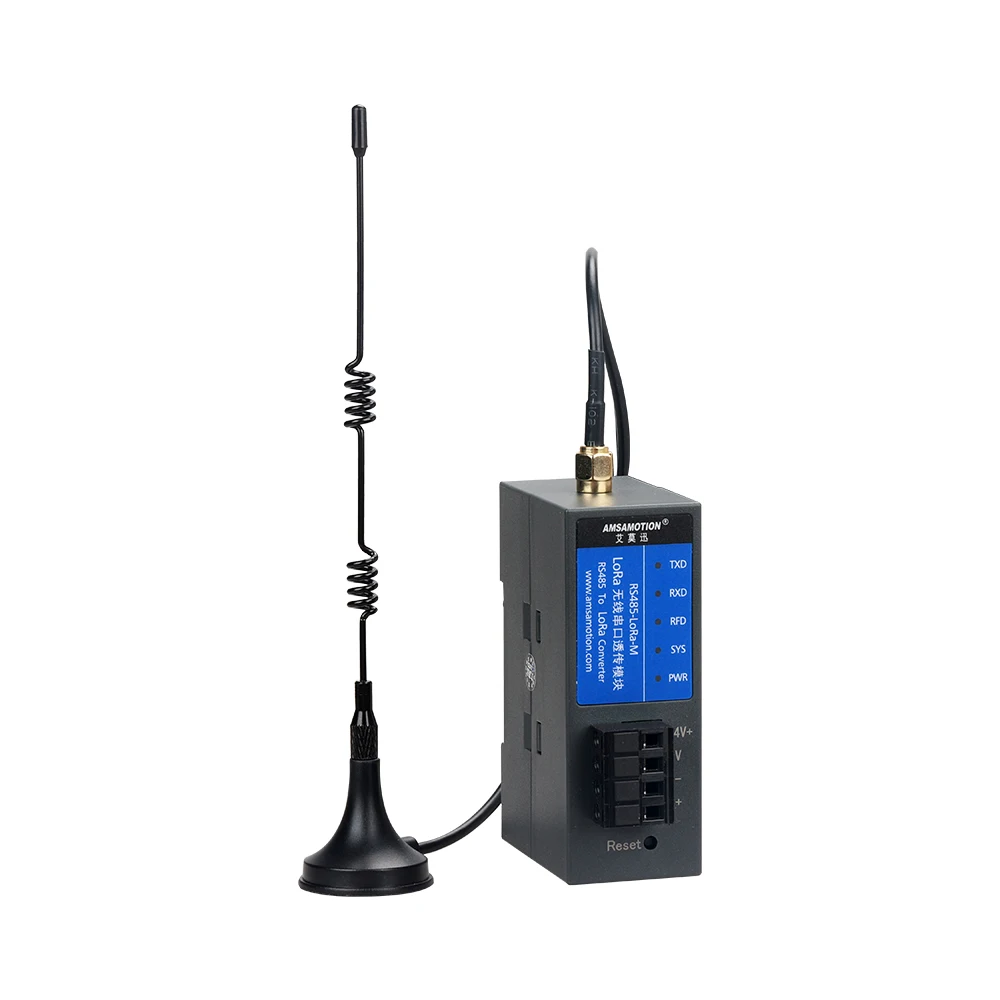

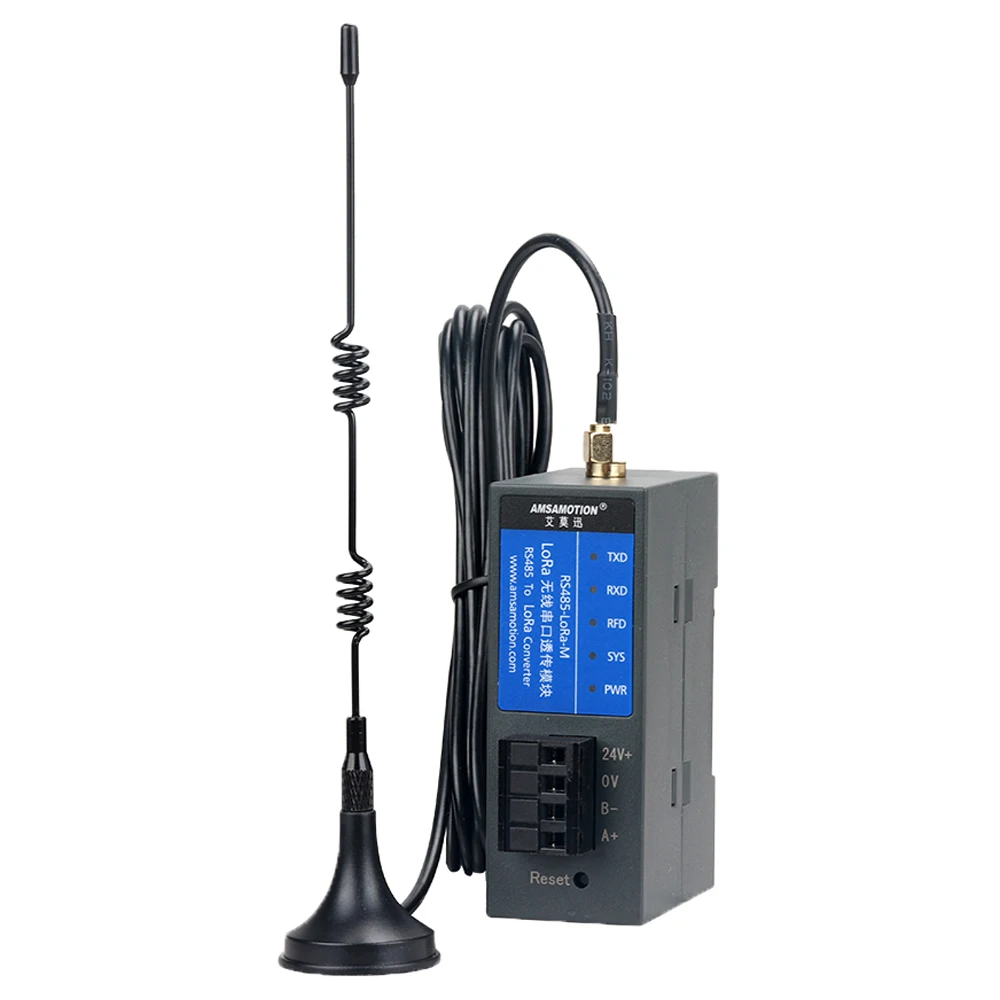

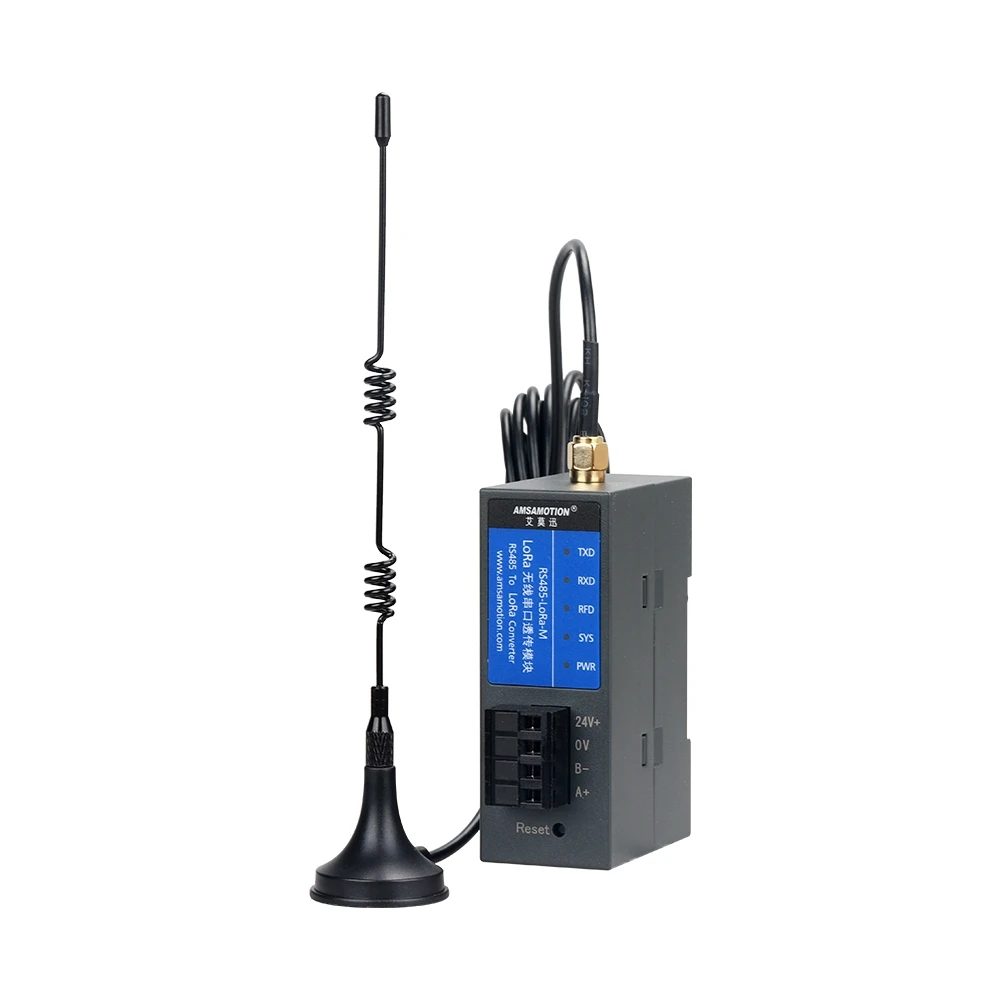

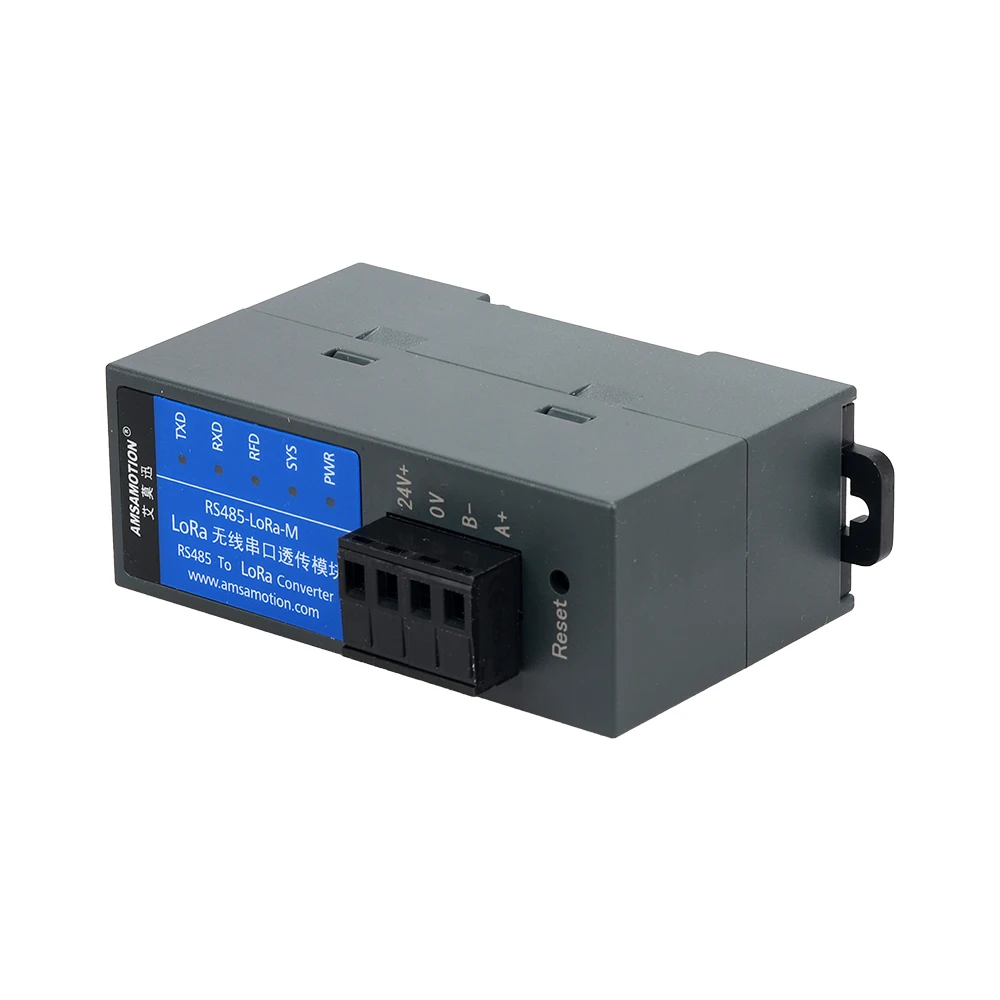

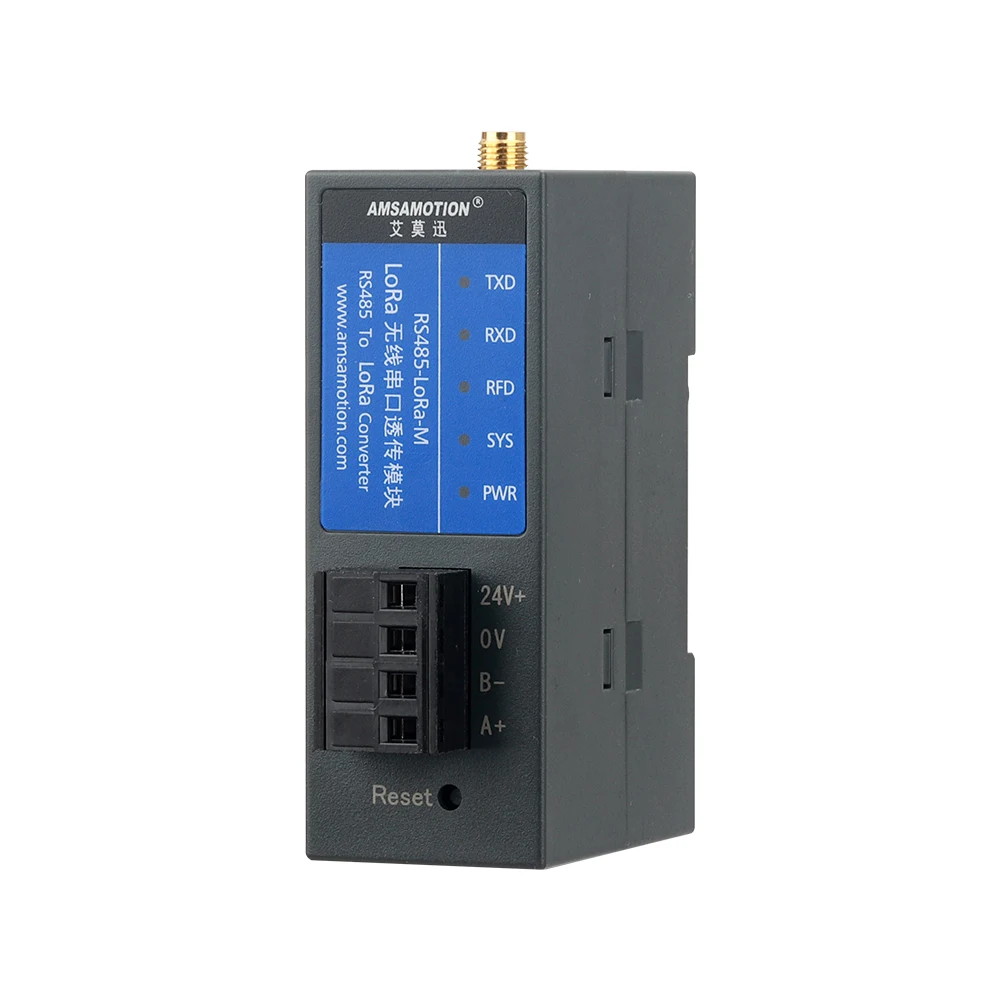

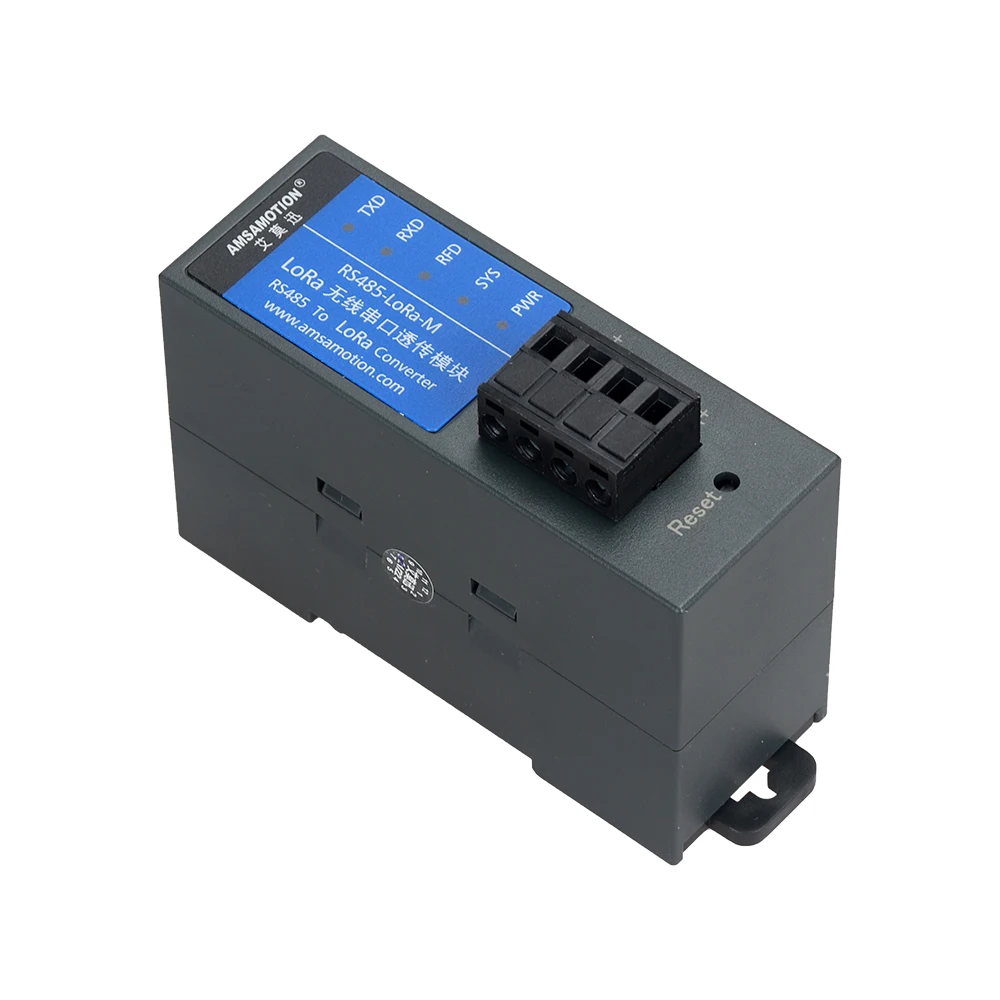

① Модуль RS485-LORA-M (поддержка реле) обеспечивает прозрачный интерфейс данных RS485, который может адаптироваться к большинству стандартных или нестандартных пользовательских протоколов.
① В состоянии передачи данных обеспечивается Прозрачная передача данных. В этом состоянии модуль LORA отправляет данные устройства, полученные от последовательного порта RS485, напрямую из воздуха; Все данные, полученные из воздуха, напрямую отправляются на устройство от последовательного порта RS485.
① RS485-LORA-M-это модуль LORA, который работает в диапазоне частот 410-525 МГц, полудуплексная связь и поддерживает передачу данных при использовании в качестве реле.
① В соответствии с функцией пересылки, последовательный порт поддерживает только сигналы RS485.
Параметр
① Характеристики модуля Lora: чистый радиочастотный модуль, поддерживает отправку и прием сигналов данных
① Решение чипа Lora: SX1268 (не может использоваться с модулями SX1278)
① Диапазон рабочих частот: 410-525 МГц, Поддержка диапазона частот ISM, по умолчанию 433 МГц, подходящее расстояние между каналами 2 МГц
① Режим передачи Lora: полудуплексная, Прозрачная передача
① Метод модуляции: технология модуляция LORA и демодуляции
① Мощность передачи: максимальная мощность передачи (Заводская мощность по умолчанию) 22 дБм, обычно по умолчанию установлена максимальная
Интерфейс связи: терминал RS485) последовательный порт
① Параметры последовательного порта: скорость передачи последовательного порта 1200-115200, 14 форматов последовательной связи
① Скорость воздушного Бода: около 300 ~ 31250, чем меньше скорость воздушного Бода, тем больше расстояние связи, но скорость передачи также медленная
① Рабочее напряжение: DC9-28V, рекомендуется 12 В или 24 В, клеммный проводной источник питания, источник питания с защитой от обратного подключения
① Параметры тока
1. При ожидании 12 В постоянного тока, 15 мА; При 24 В постоянного тока, 4 мА
2. Передача (моментальная), когда мощность передачи составляет 22 дБм, 50 мА (12 В постоянного тока) или 24 мА (24 В постоянного тока)
3. Прием (мгновенный) 22 мА (12 В постоянного тока) или 12 мА (24 В постоянного тока)
① Длина данных: когда емкость одного пакета превышает 255 байт внутреннего кольцевого буфера FIFO модуля, он будет автоматически упакован и отправлен; Максимальная емкость буфера составляет 1024 байта
① Расстояние связи: 3000 м на прозрачном открытом пространстве (скорость воздушного Бода 1200), высота установки 2 метра над землей
① Рабочая среда: Рабочая температура: -40 ~ + 85 ℃; Температура хранения: -40 ~ + 125 ℃

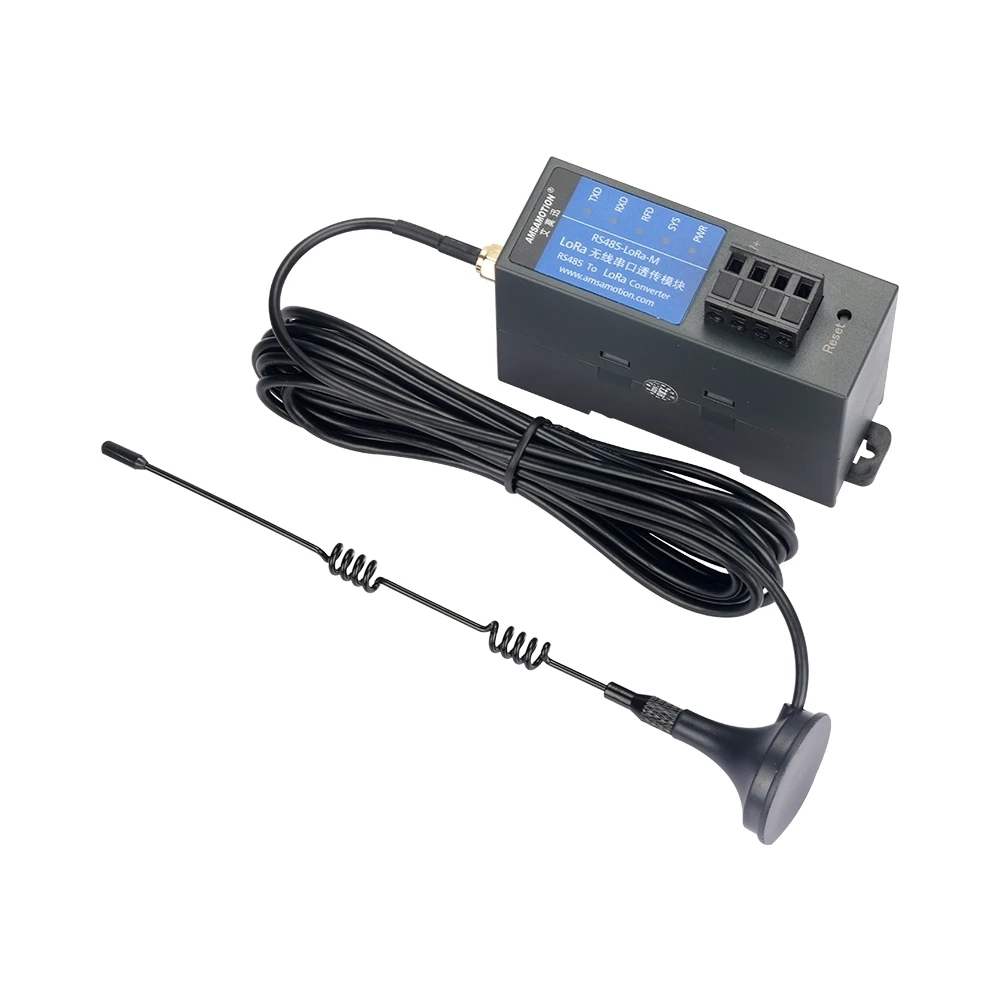

Интерфейс антенны: присоска RF-SMA, характерное сопротивление 50 Ом

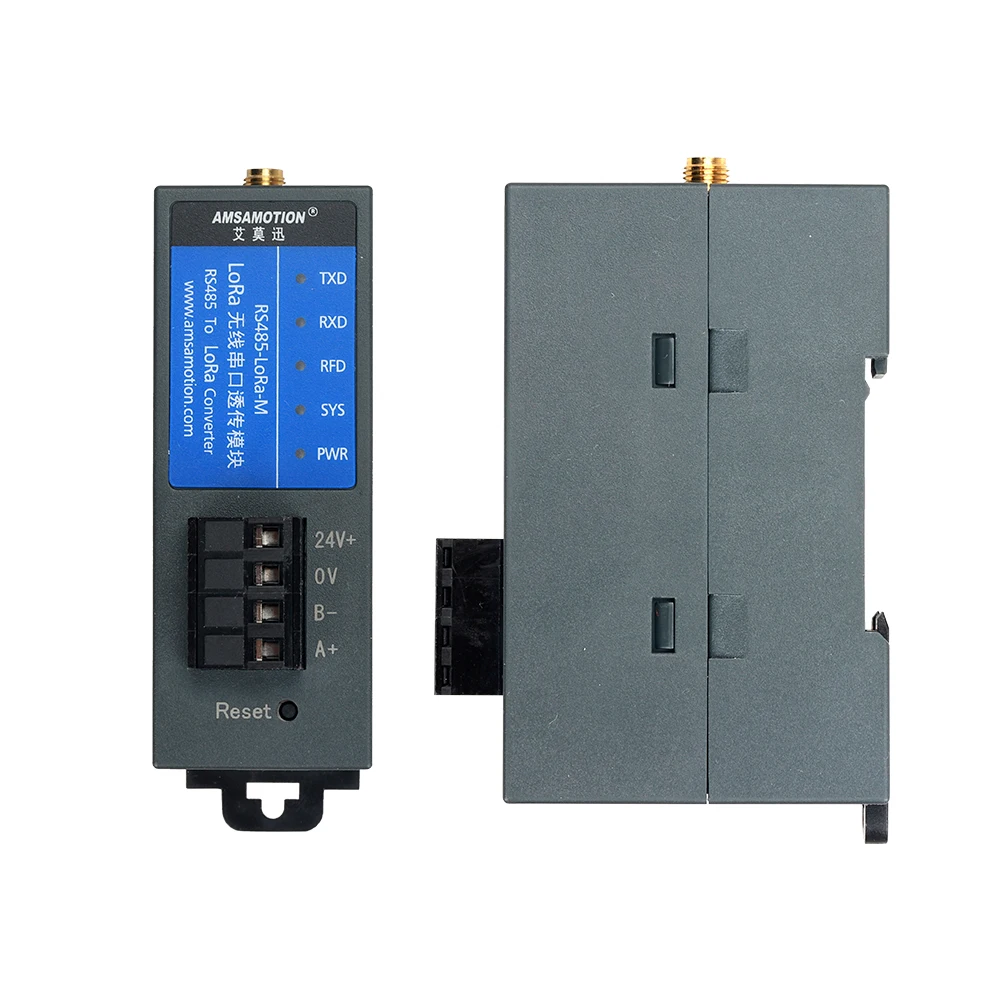

④ Размер 80*30*50 (Д * Ш * В, общий размер, за исключением антенны и din-рейки держатель для карт, единица измерения: мм)
