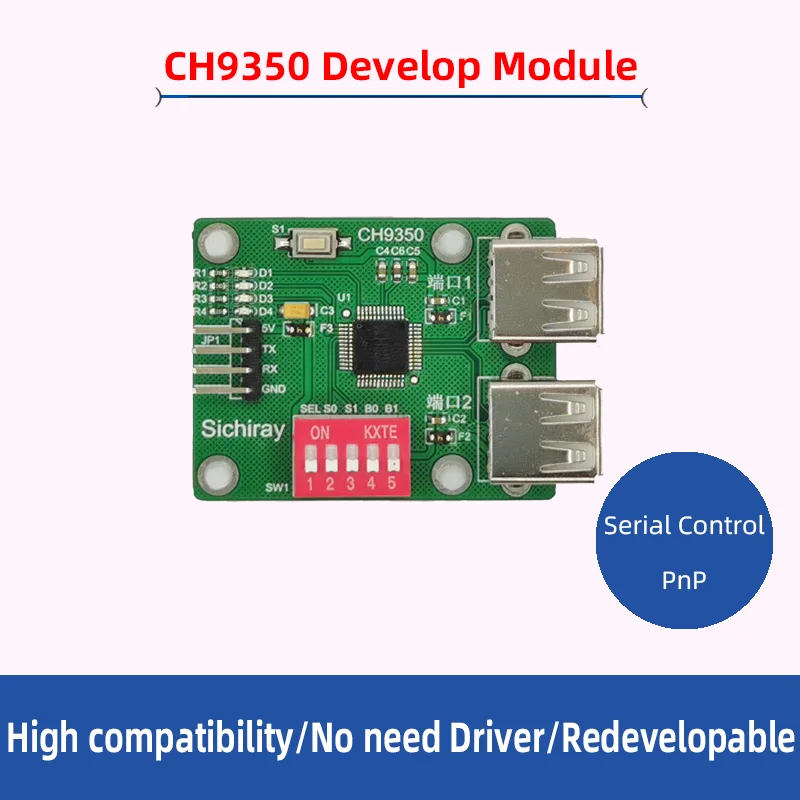

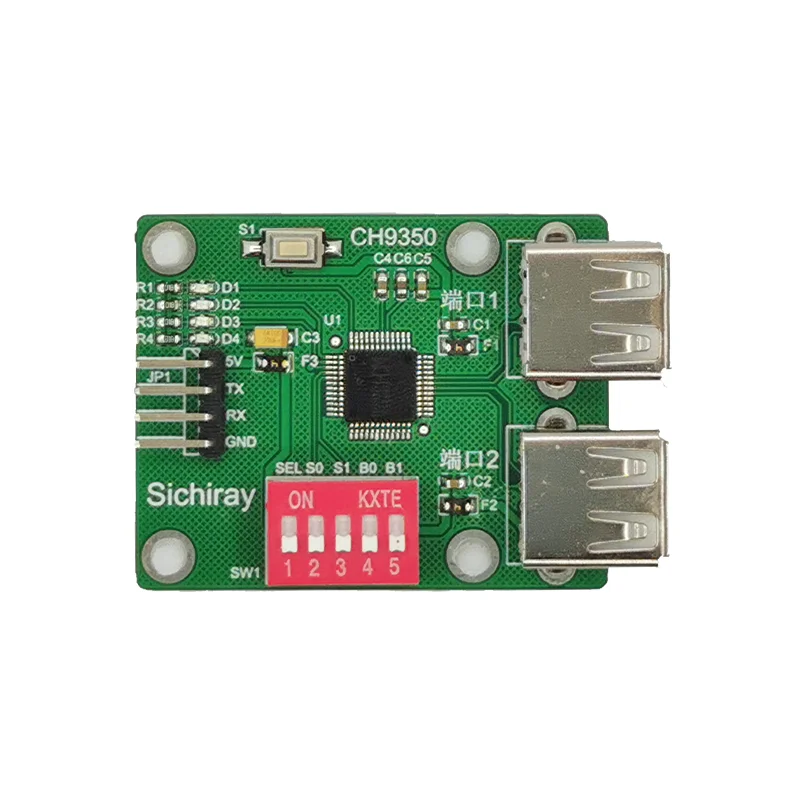

Контрольный модуль последовательной связи CH9350 USB, оценочная плата, HID клавиатура, мышь, последовательный порт, разработка для Arduino

Описание товара

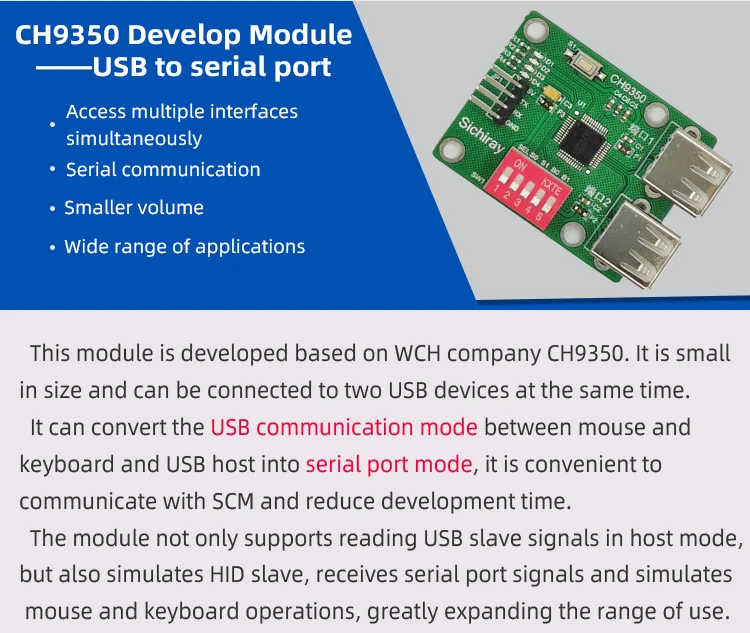

CH9350-это usb-клавиатура и мышь для последовательного чипа управления связью, который необходимо использовать в парах. В сочетании с простыми и простыми в использовании функциями асинхронного последовательного порта, режим связи USB между usb-клавиатурой и usb-хостом расширен до асинхронного последовательного порта (UART), который удобен для интеграции с аудио и видео сигналами, и используется для приложений расширения расстояния связи KVM. На следующем рисунке представлена Схема блока.

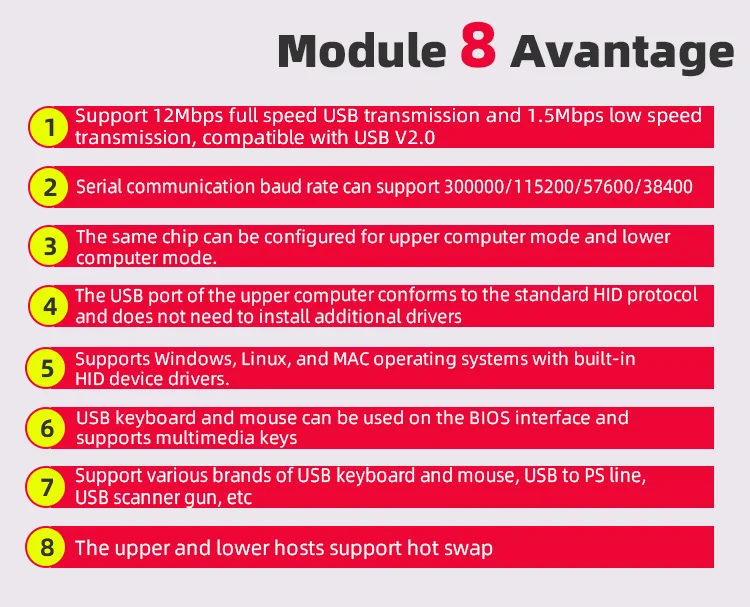

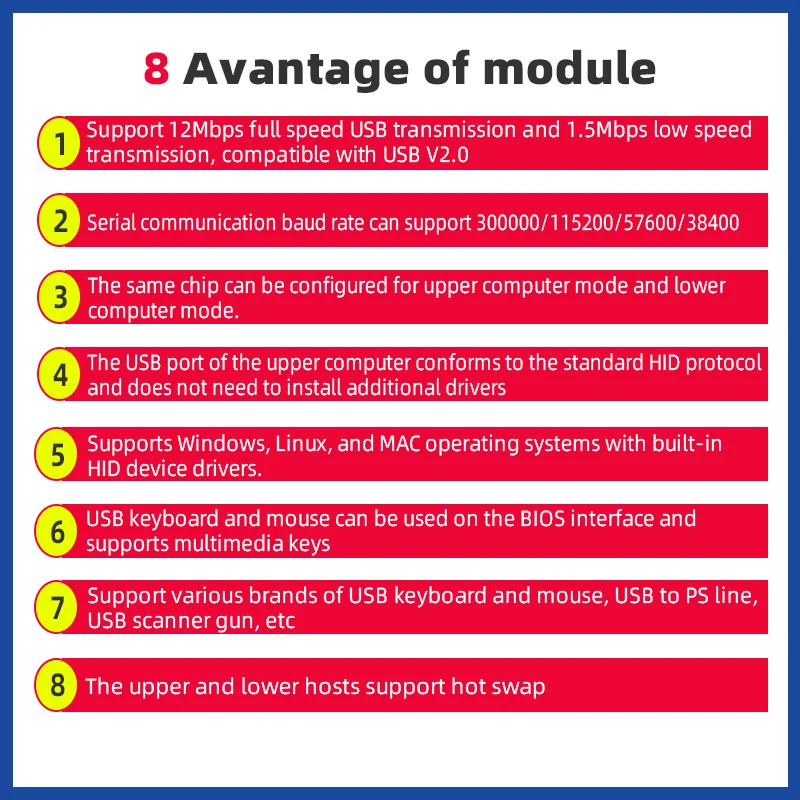

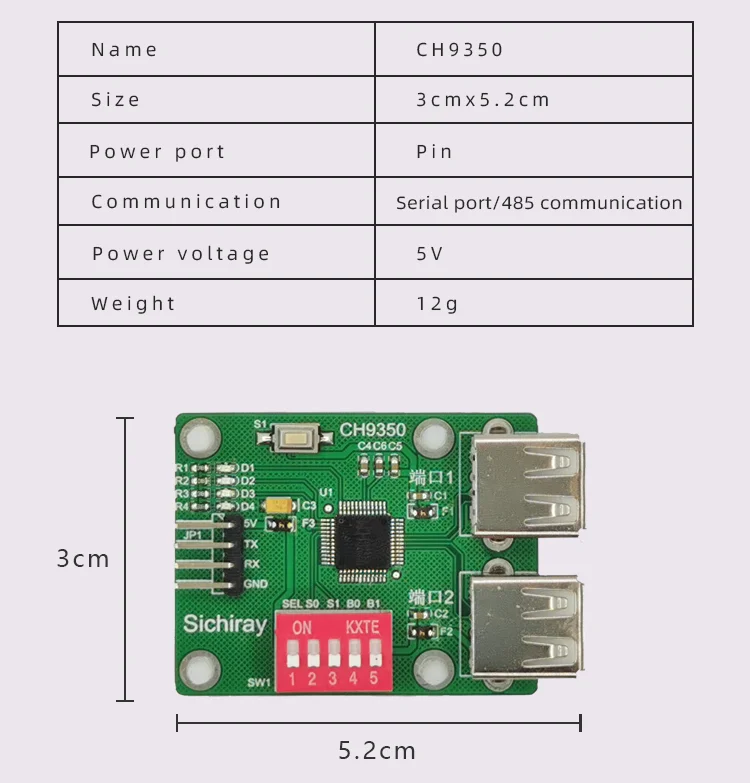

Параметр

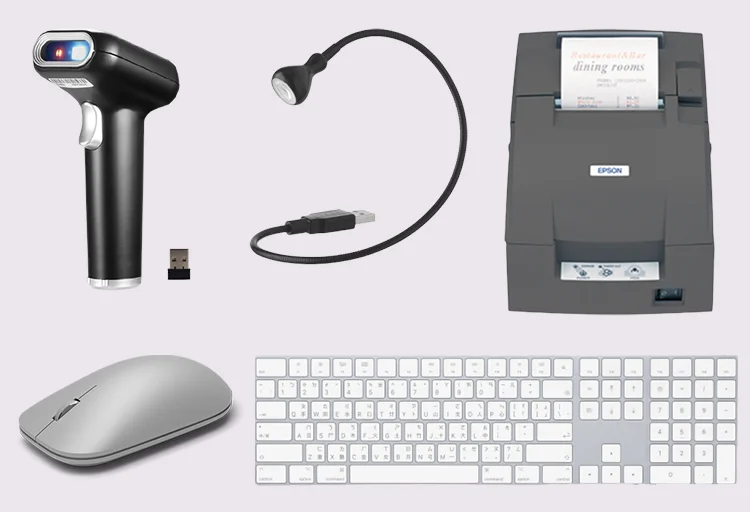

Применение

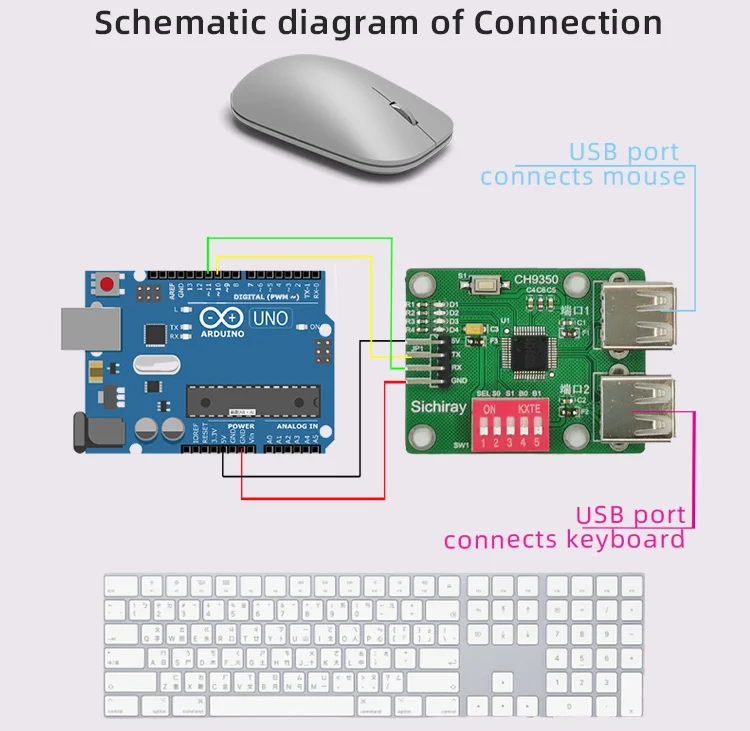

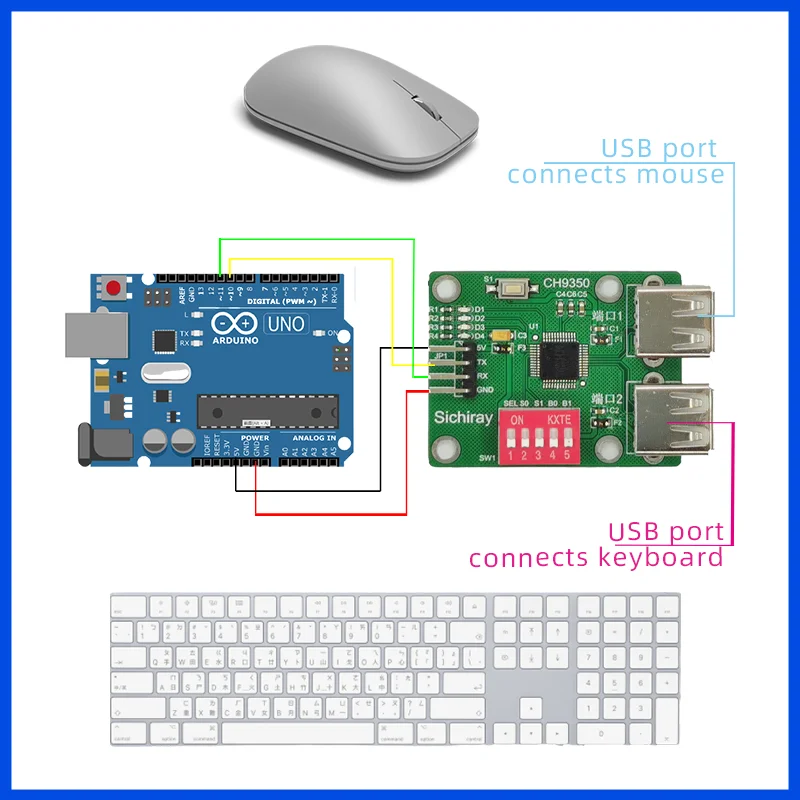

Подключение

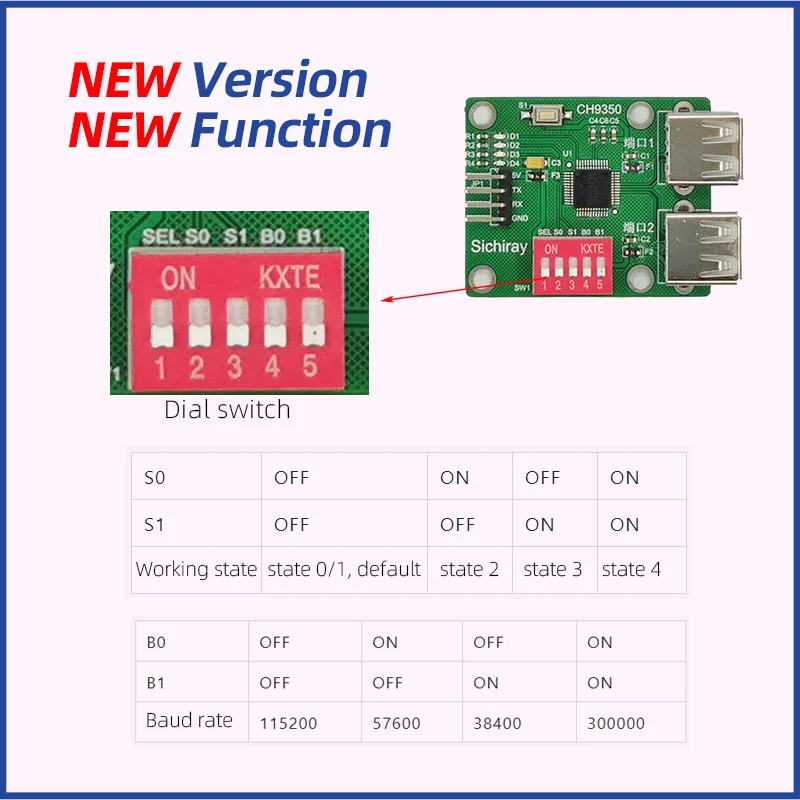

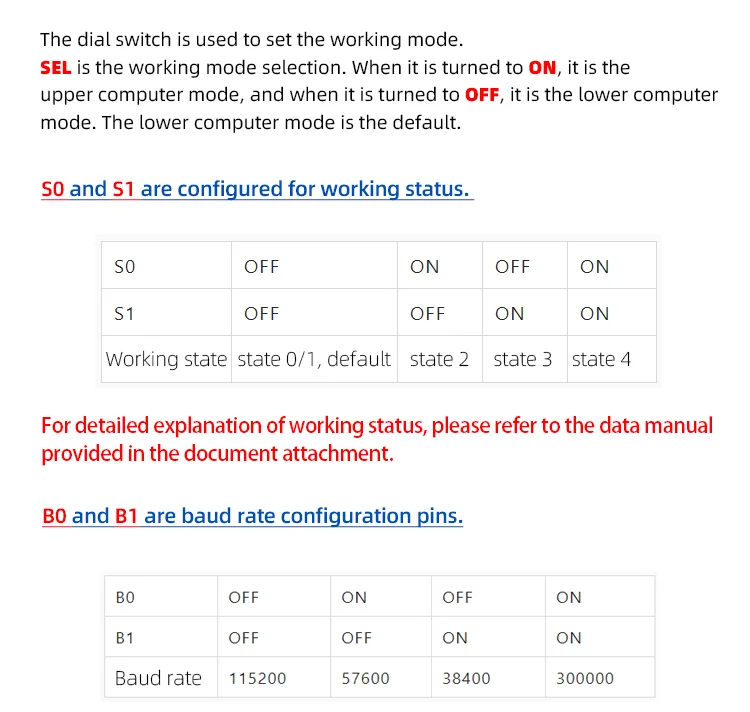

Переключатель циферблата

Пример 1-клавиатура

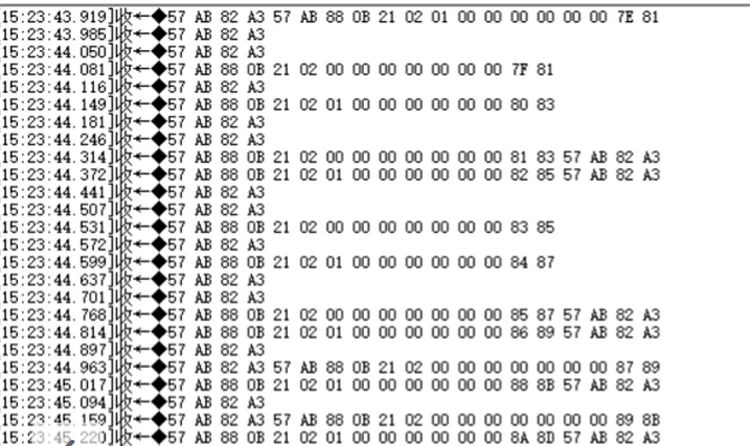

Подключите Arduino к модулю, вставьте usb-клавиатуру вМодуль, сожгите код образца, который мы предоставили.Включите монитор последовательного порта вашего компьютера и нажмите на клавиатуруЧтобы увидеть соответствующее значение ключа в мониторе последовательного порта.

Пример 2-Mouse

Подключите Arduino к модулю, вставьте usb-мышь вМодуль, откройте инструмент последовательного порта компьютера, нажмите мышьКнопка или перемещение по желанию, может выводить соответствующую информациюВ последовательном порту.

Применение

Используется в промышленном управлении, Видео станции метро, мониторинг безопасности, большой экран здания, реклама торгового центра, цифровые вывески, визуальное обучение медиа, цифровой KVM, компьютерное дистанционное управление и другие области.

Посылка со списком

CH9350 модуль * 1

Перемычка провода Мужская-Женская * 4
