Терминальный шасси seeed Wio-аккумулятор (650 мАч)

Описание

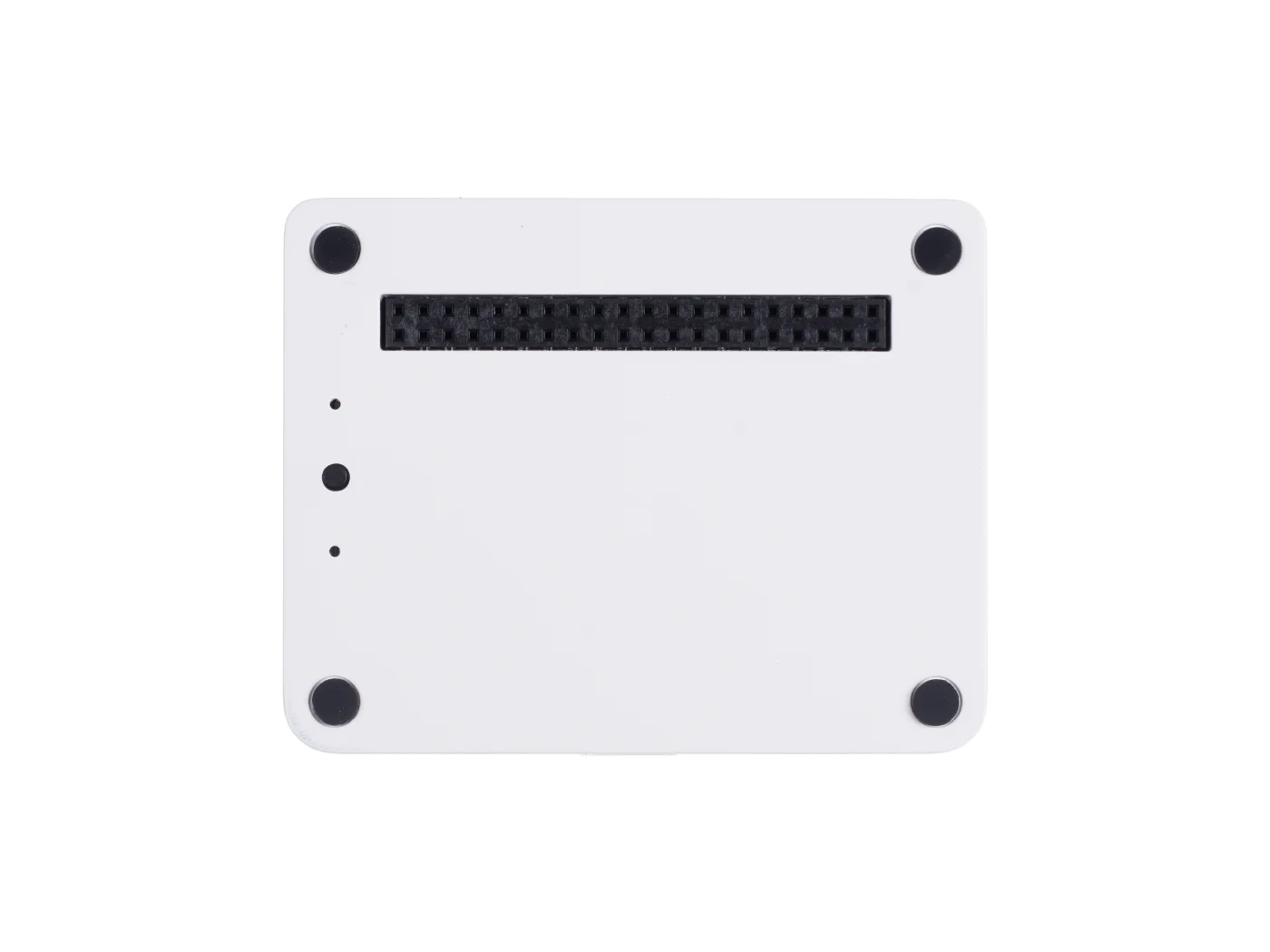

Корпус аккумулятора Wio Terminal-это обязательная Плата расширения дляWio-Terminal Dev BoardПоскольку он обеспечивает внешний источник питания для Wio терминала для повышения его портативности и компактности. Он имеетПерезаряжаемый литий-полимерный аккумулятор 650 мА · ч, светодиодный аккумулятор для зарядки/разрядки, аналоговые/Цифровые порты 4 Гроув, порт 1 Гроув I2C и порт 1 Гроув UART, А также корпус ABS для эстетики и защиты.Есть также одна и та же Raspberry Pi 40-контактный коннектор совместим GPIO на задней части Wio терминал Батарея шасси для получения дополнительной надстройки!

СWio-Terminal Dev Board+ Корпус аккумулятора Wio Terminal, вы можете легко создавать самые мощные и компактные проекты IoT. С расширенными портами рощи вы можете наслаждаться функциями plug and playГроув экосистема!

Новая версия платы батареи Встроенный BQ27441-G1A датчик топлива для LiPo батарей.

Что такое Гроув?

Не требуется перемычки или пайки,РощаОблегчает подключение, эксперимент и значительно упрощает процесс прототипирования. Мы разработали более 300 модулей рощи, охватывающих широкий спектр приложений, которые могут удовлетворить различные потребности. Каждый поставляется с четкой документацией и демонстрационным кодом, чтобы помочь вам быстро начать работу. Это не только открытое оборудование, но и программное обеспечение с открытым исходным кодом.

Особенности

Встроенный литий-полимерный аккумулятор 650 мАч

Светодиодный аккумулятор для зарядки/разрядки

Кнопка включения/выключения аккумулятора

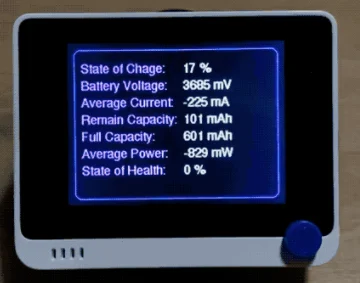

Встроенный BQ27441-G1A датчик топлива для LiPo батарей

Зарядка USB Type-C

Защита от избыточной силы тока

Режим Hiccup/защита Hiccup

4 x аналоговый/цифровой порт

1 x порт роща I2C

1 x порт роща уарт

Магниты скрыты внутри корпуса, так что они могут быть застревают на белой доске!

Сертификаты

MSDS:Лист данных безопасности материала

UN38.3:Отчет о тестировании un38,3

Сертификация по воздуху/морю для безопасной транспортировки

1,2 m Drop Тесты дней

RoHS: Отчет о тестировании RoHS

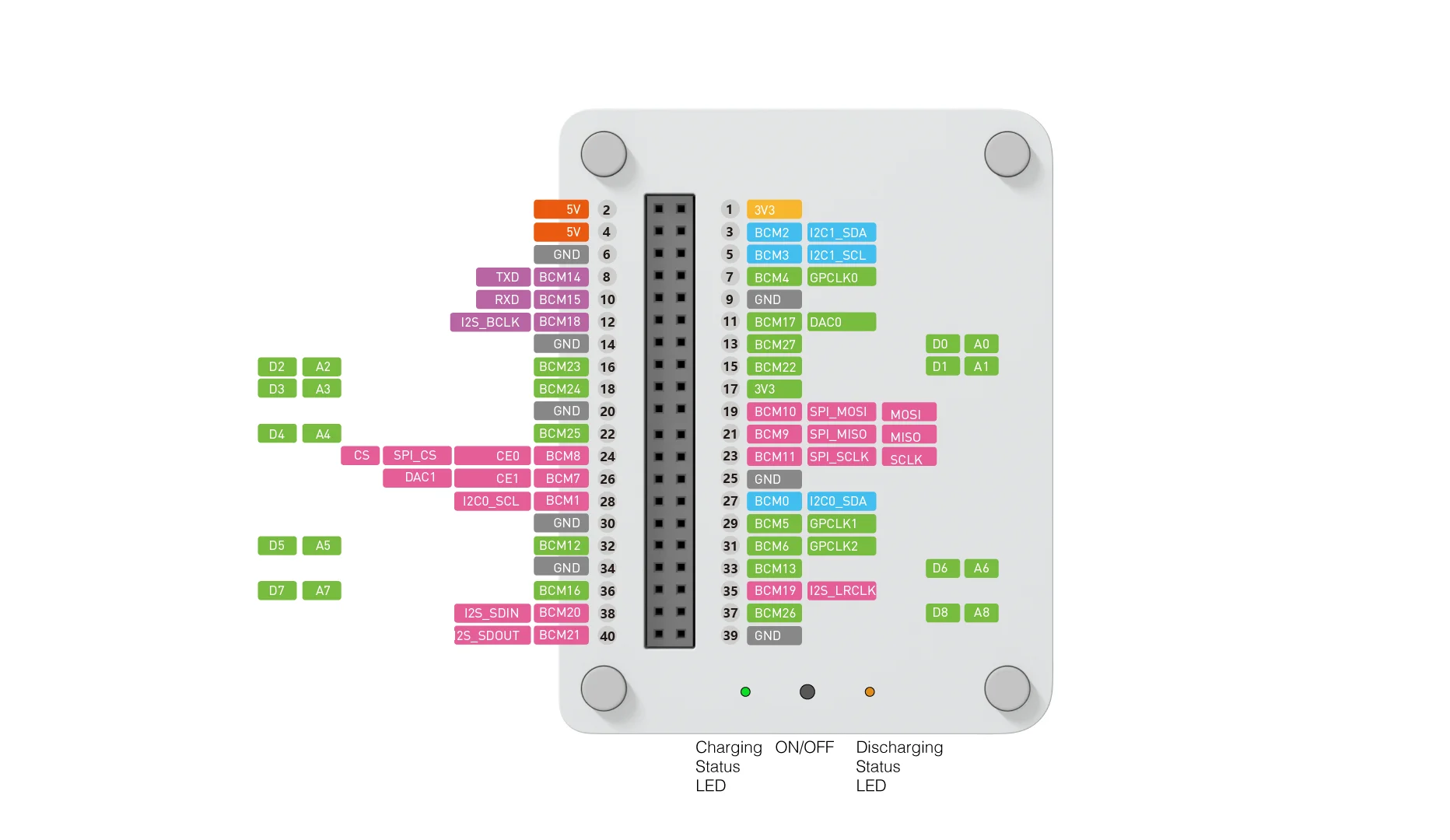

Точная схема

Технические характеристики

Товар

Детали

Питание

4,75 в-5,25 в

Встроенный аккумулятор

650 мАч

Зарядный ток

Макс: 660mA

Режим платы аккумулятора

Зеленый светодиодный: светильник-это плата.Красный светодиодный: светильник означает, что OTG (разрядка батареи) включен.Желтый светодиодный: светильник-это выходное/входное напряжение 5 В.

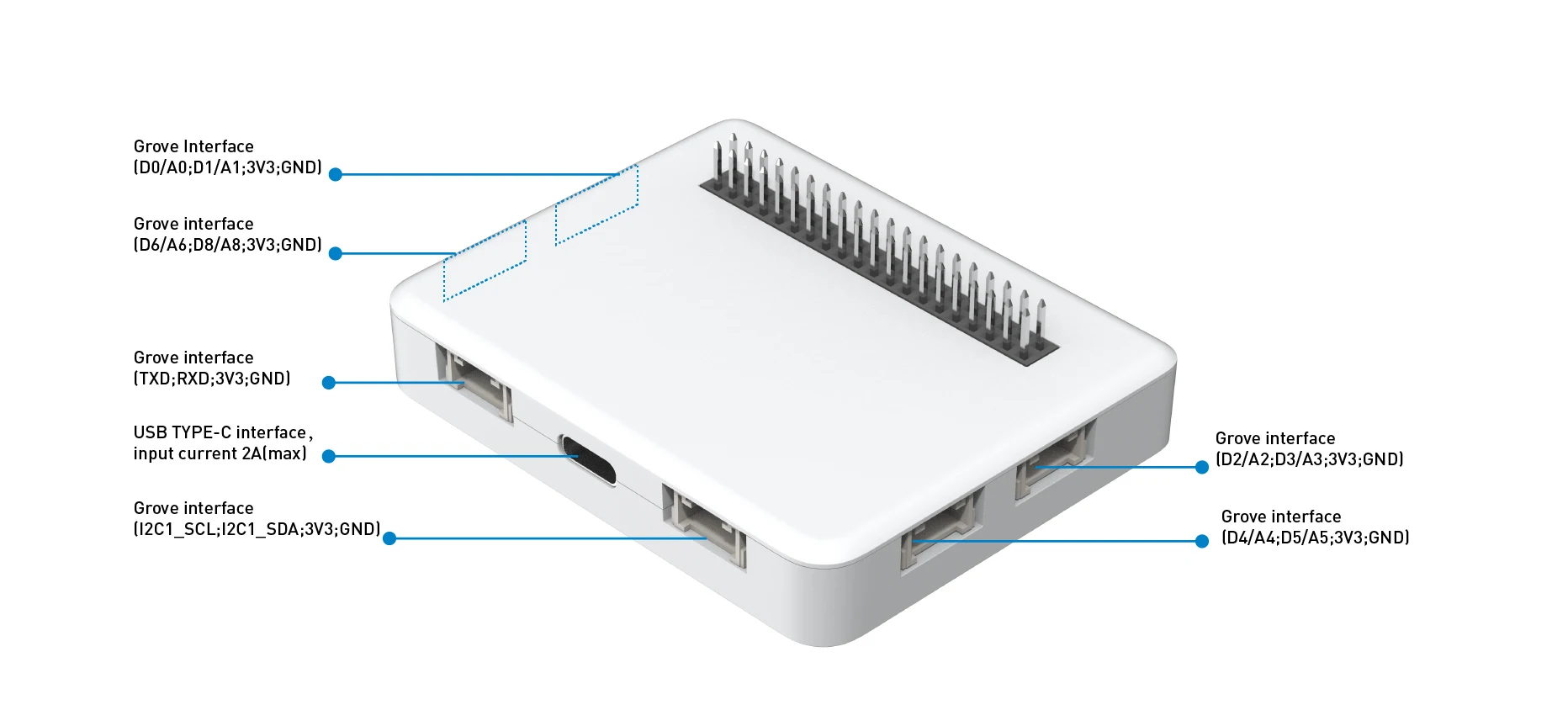

Интерфейс рощи

Роув аналог/цифровой * 4, Роув I2C * 1, роуар UART * 1

Меры предосторожности

Если аккумулятор не подключен, корпус переключится на режим сбоя, и зеленый светильник мигает с частотой 1 Гц.

Пожалуйста, нажмите кнопку, чтобы шасси входило в режим сна для обеспечения безопасности, и светодиодный на задней стороне шасси будет выключен.

Список деталей

Корпус аккумулятора Wio Terminal
