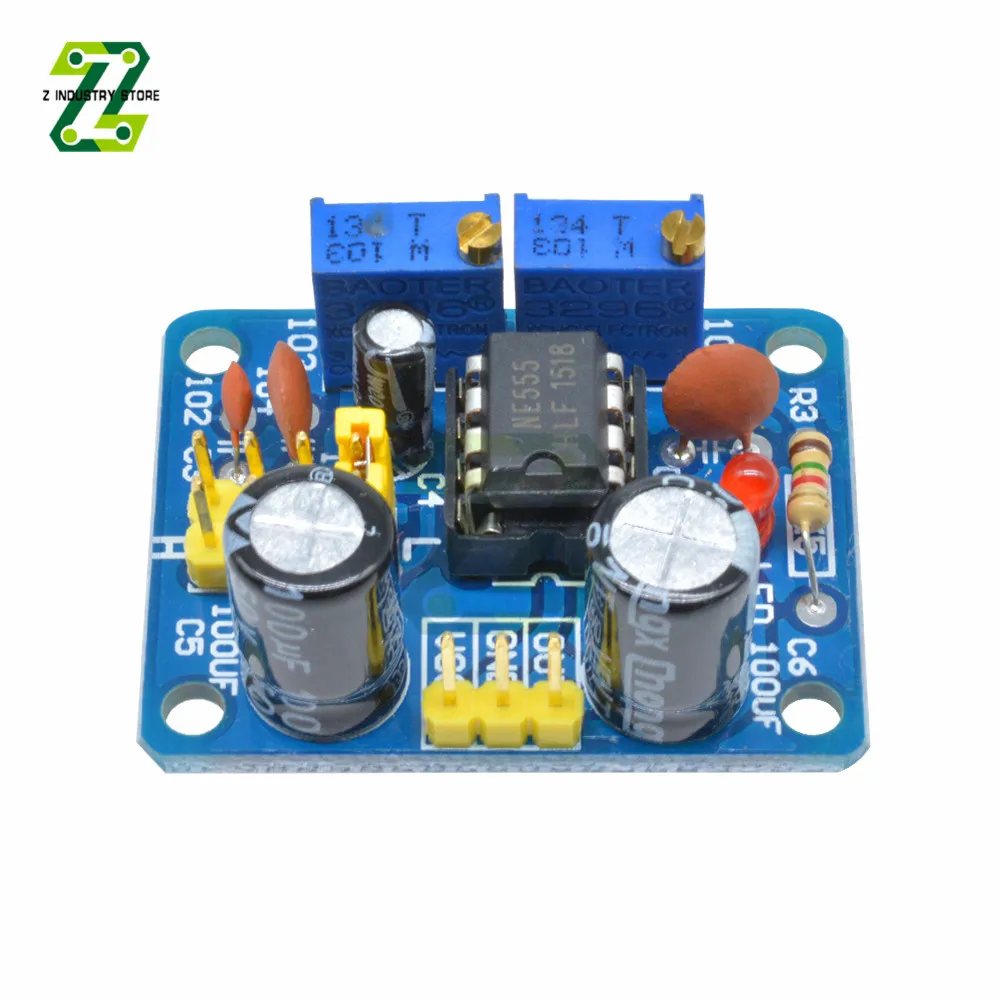

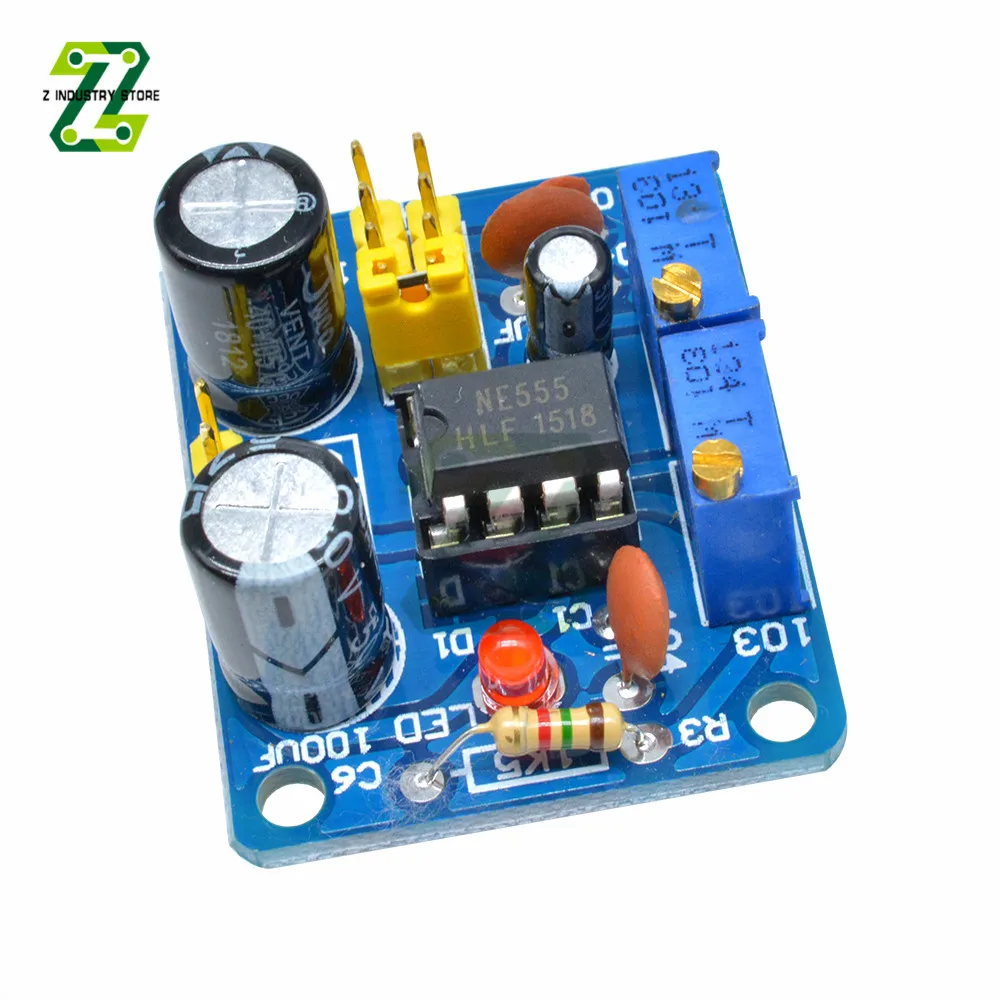

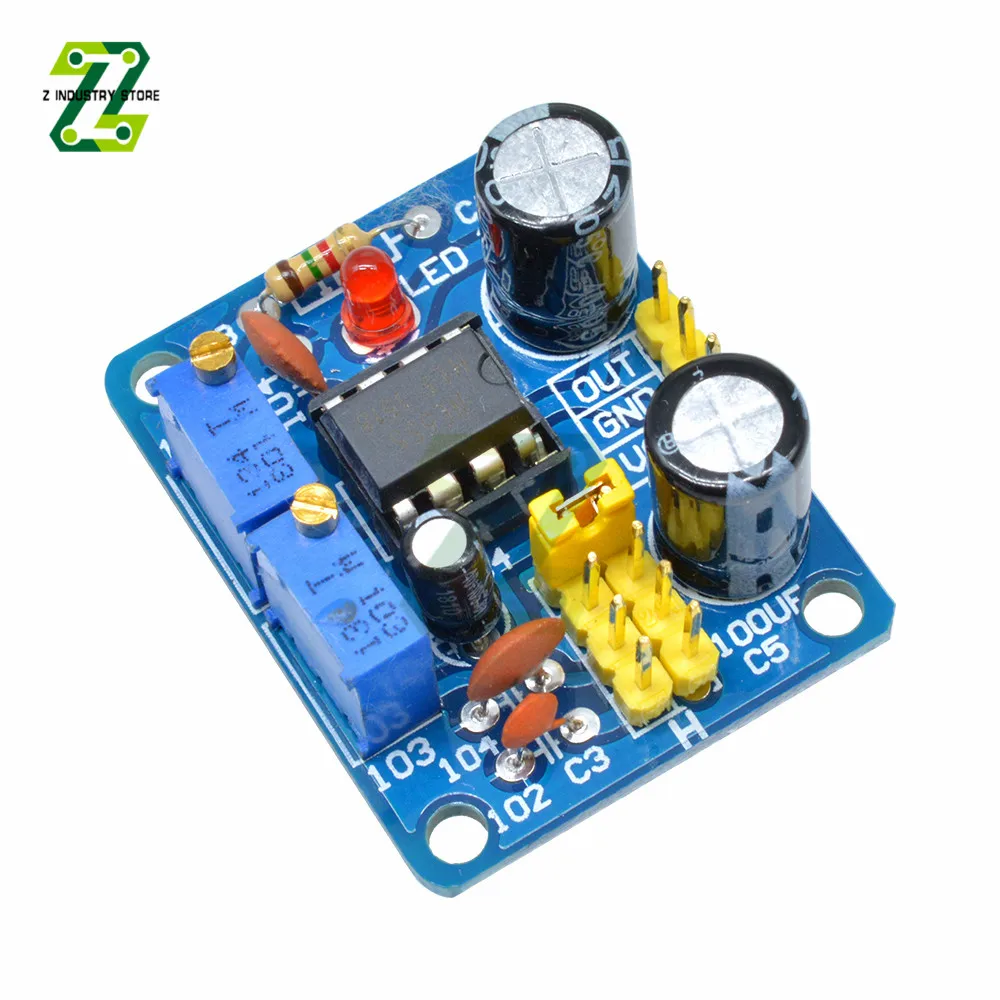

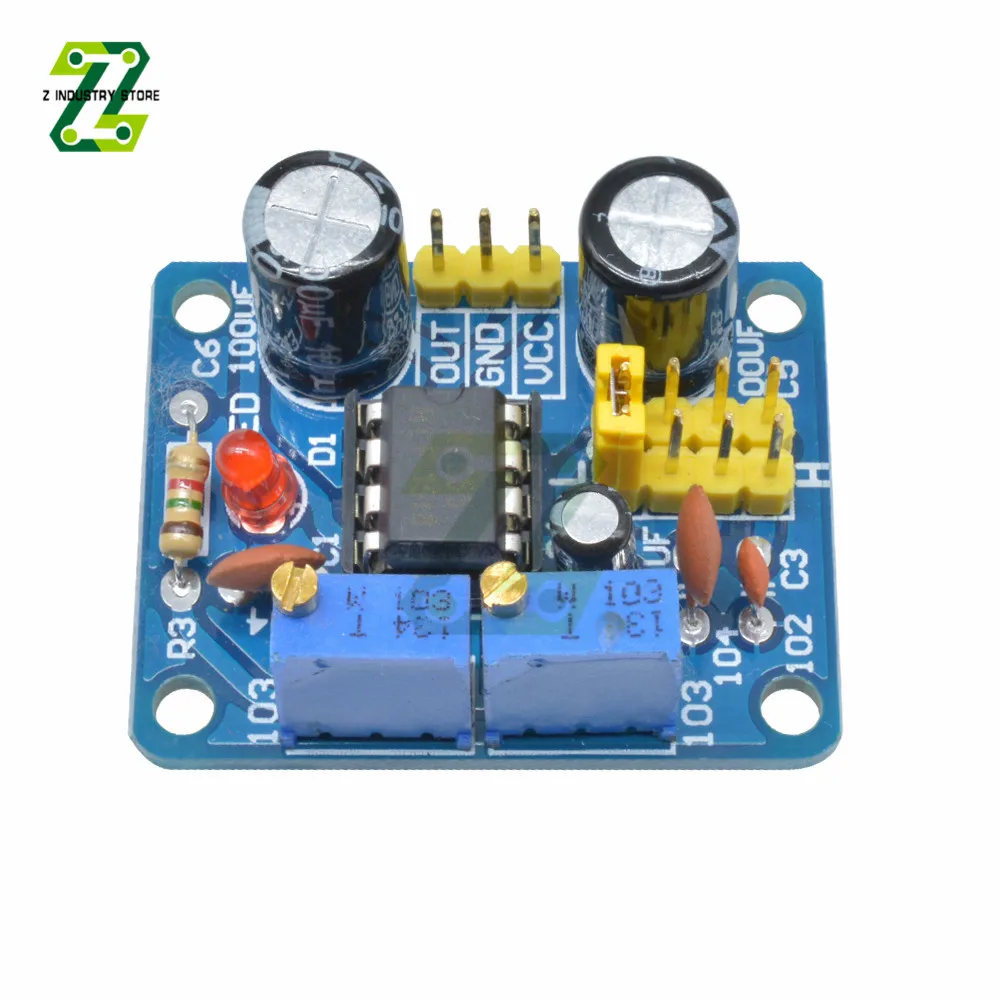

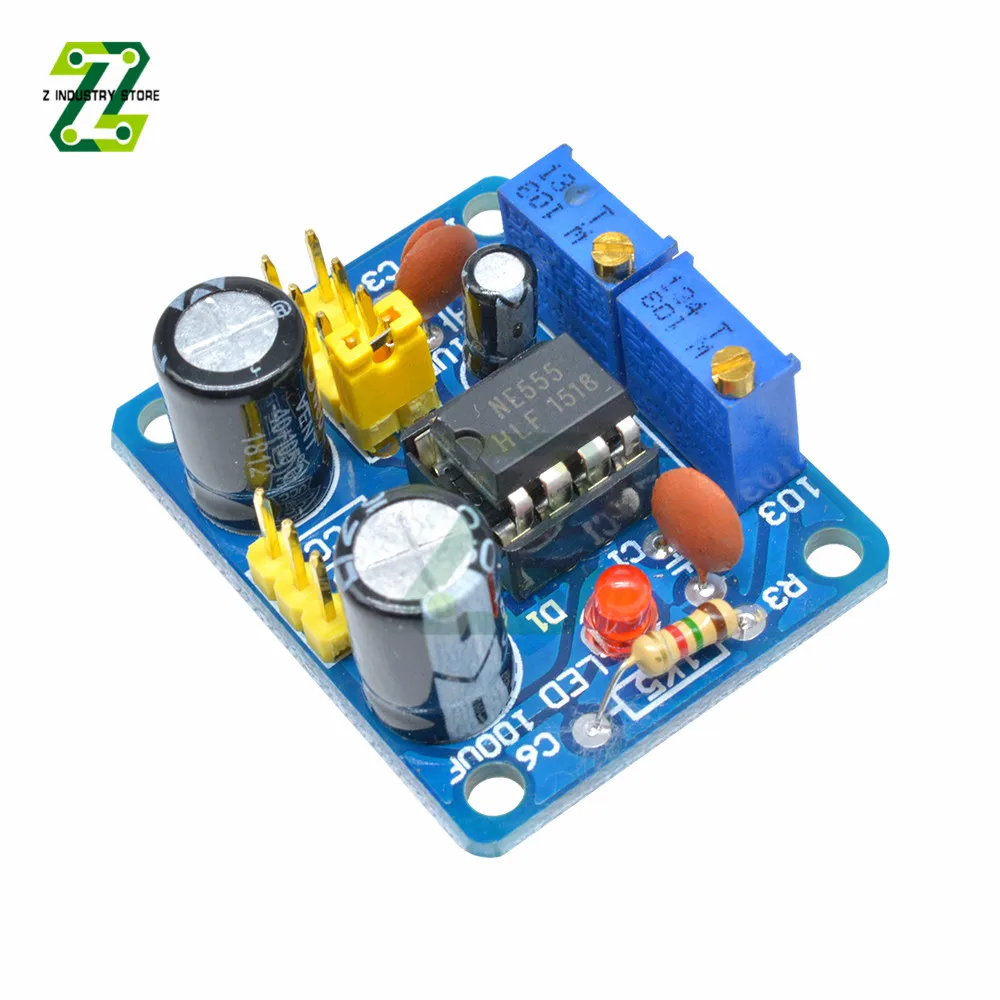

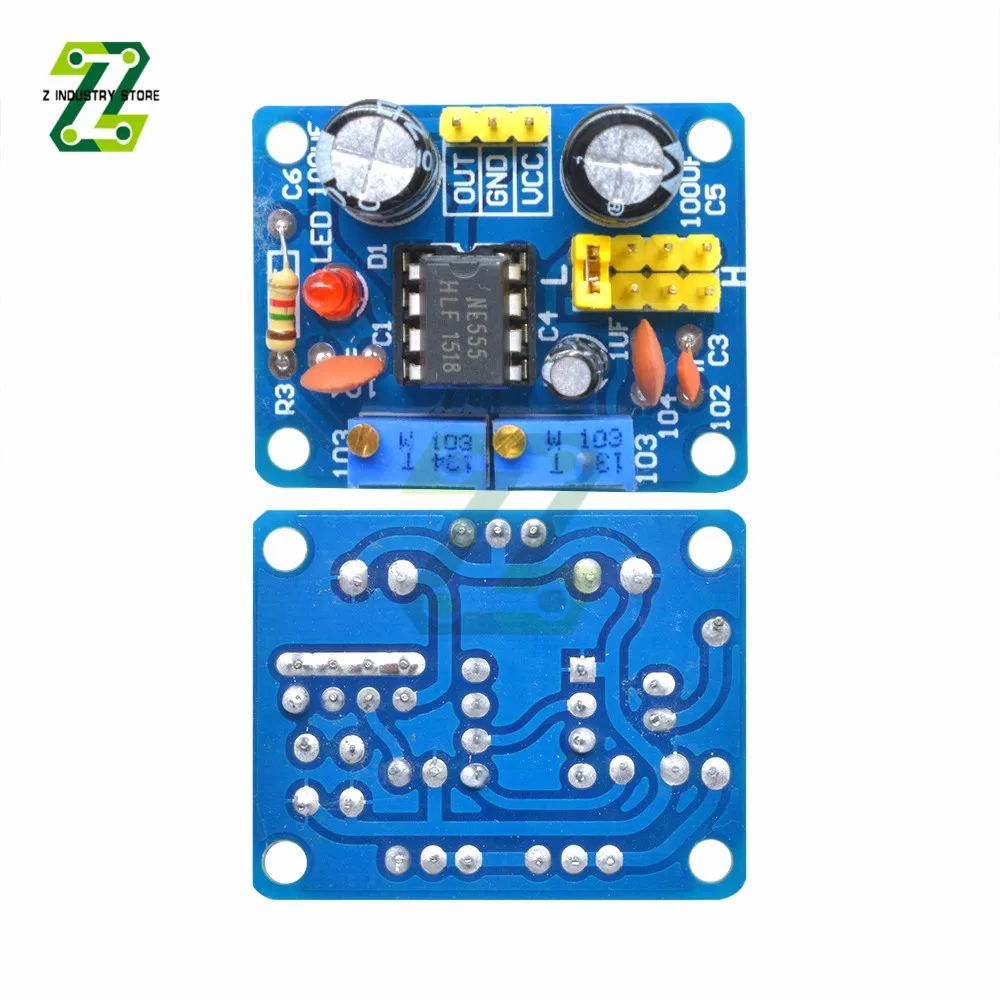

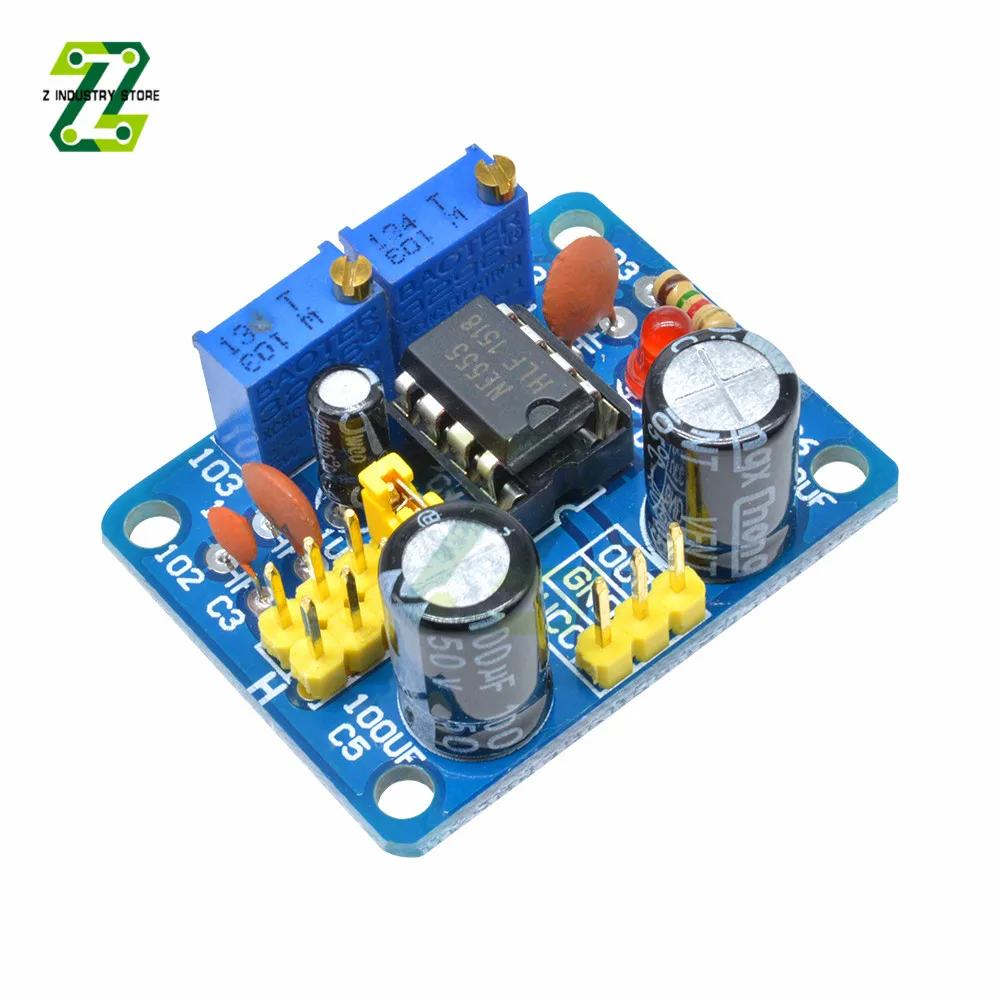

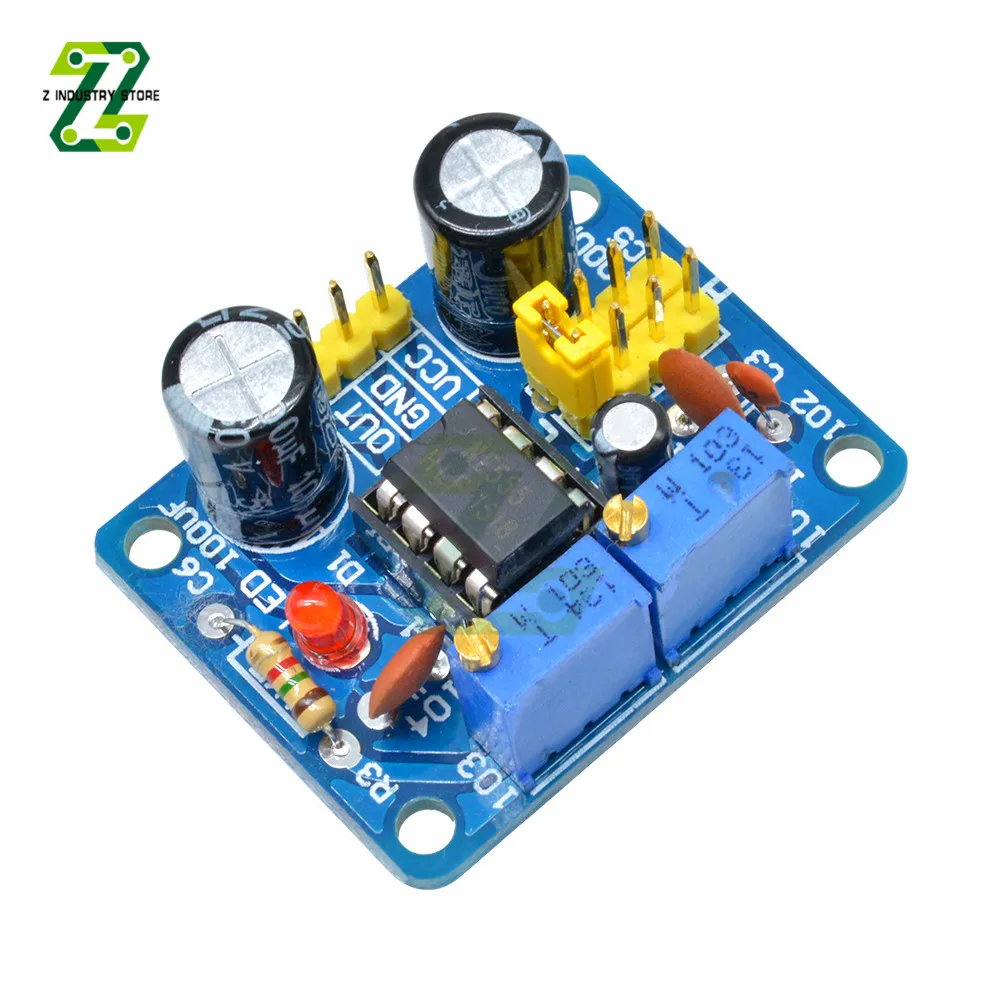

NE555 импульсный генератор модуль импульсная Частота Рабочий цикл прямоугольная волна генератор сигналов Регулируемый Модуль
Объем модуля:
-Использование d в качестве генератора сигналов квадратной волны производит квадратный волновой сигнал для экспериментального использования.
-Используется для генерации квадратного волнового сигнала для привода шагового двигателя.
-Производим Регулируемый Пульс для MCU для использования.
-Генерирующий Регулируемый Пульс для управления соответствующими схемами.
Особенности:
-Размеры: 3,5 см * 3,6 см
-Основной чип: NE555;
-Входное напряжение: 5V-15VDC. 5 в источник питания, выходной ток может около 15 мА; 12 в источник питания, выходной ток может быть таким 35ма;
-Входной ток:? 100 мА
-Выход Амплитуда: 4,2 V V-PP до 11,4 V V-PP (в зависимости от входного напряжения, Выход амплитуда не то же самое)
-Максимальный выходной ток:? 15мА (5 в источник питания, V-PP больше 50%), ? 35ма (12 в источник питания, V-PP более 50%)
Преимущества:
-Выход с Светодиодный индикатор, нет Выход светодиодный количество (низкий, высокий уровень Светодиодный off относительно низкой частоты светодиодный мигает);
-Выходная частота диапазона класса опционально непрерывно регулируемая Выходная частота;
-Низкочастотный ларек: 1 Гц ~ 50 Гц
-Если задержка: 50 Гц ~ 1 кГц
-В высокочастотной стойке: 1 кГц ~ 10 кГц
-Высокочастотный ларек: 10 кГц ~ 200 кГц
-Выходной рабочий цикл может точно настроить рабочий цикл, а частота не регулируется отдельно, регулировка рабочего цикла изменит частоту
-Выходная частота регулируется;
-Циклическая T = 0,7 *(Ra + 2 * Rb)* C
-Ra, Rb:0-10K регулируемый;
-LF gear C = 0,001 мкФ;
-Если файл C = 0,1 мкФ;
-В высокочастотной файл C = 1 мкФ;
-Высокочастотная передача C = 100 мкФ, частота волны покупатели могут иметь собственные расчеты.
Примечание: Выходной рабочий цикл может точно настроить рабочий цикл, а частота не регулируется отдельно, регулировка рабочего цикла изменит частоту
Посылка включает в себя:
1 шт. X NE555 рабочий цикл и частота Регулируемый Модуль квадратная волна
