Радиоприемник 2P3 LA1600 + TA7368, набор запасных частей для радиоприемника средней волны сделай сам для шасси 2P3

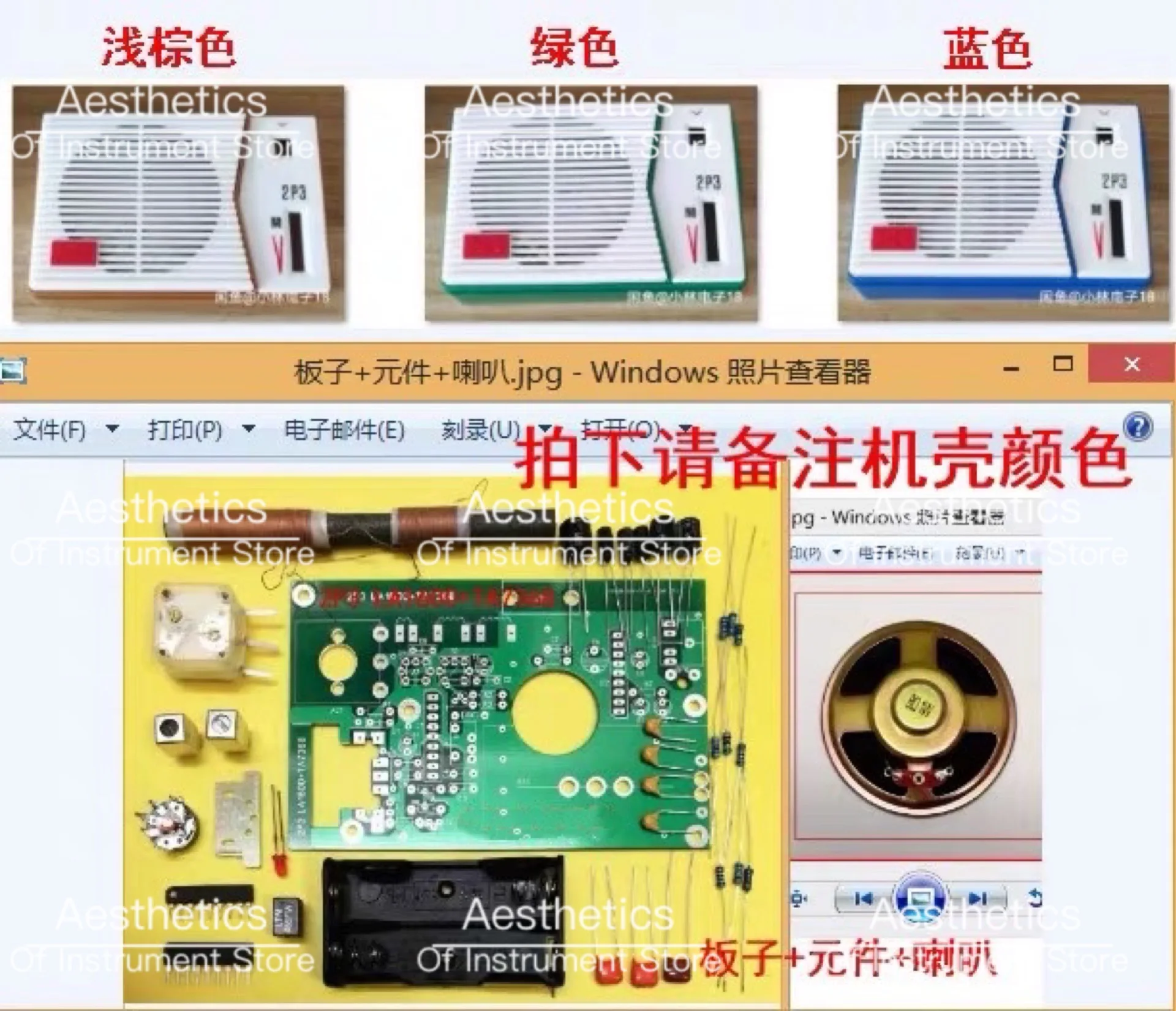

Тип 1: пустая печатная платаТип 2: плата + комплектТип 3: плата + компонент + динамикТип 4: комплект + шасси (обратите внимание на цвет)

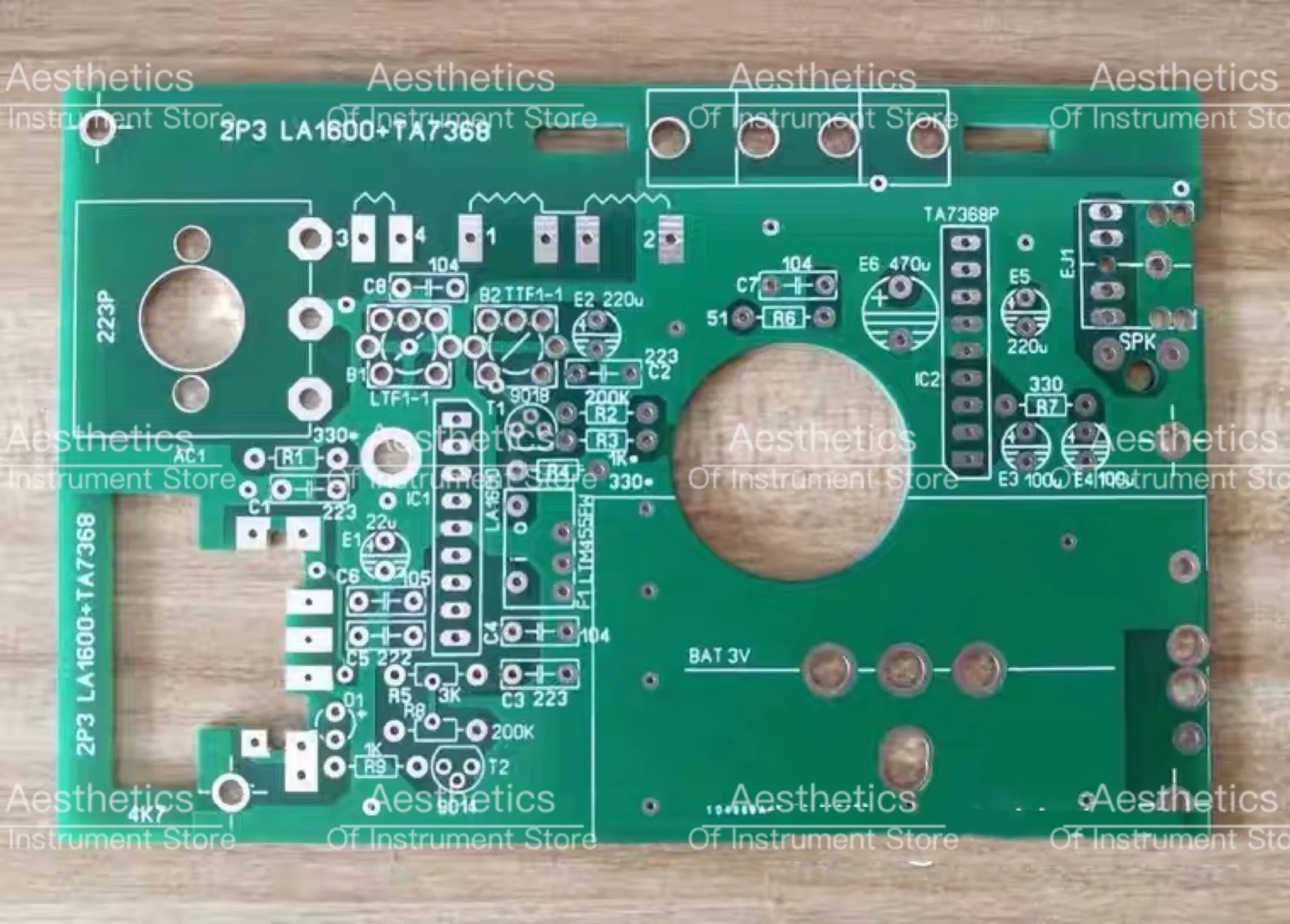

2P3 LA1600 + TA7368 AM MW Радио пустая плата PCB

Размер доски 10,8*7,1 см маленькая дощечка с потенциометром. Адаптация к 2P3 Радио Чехол

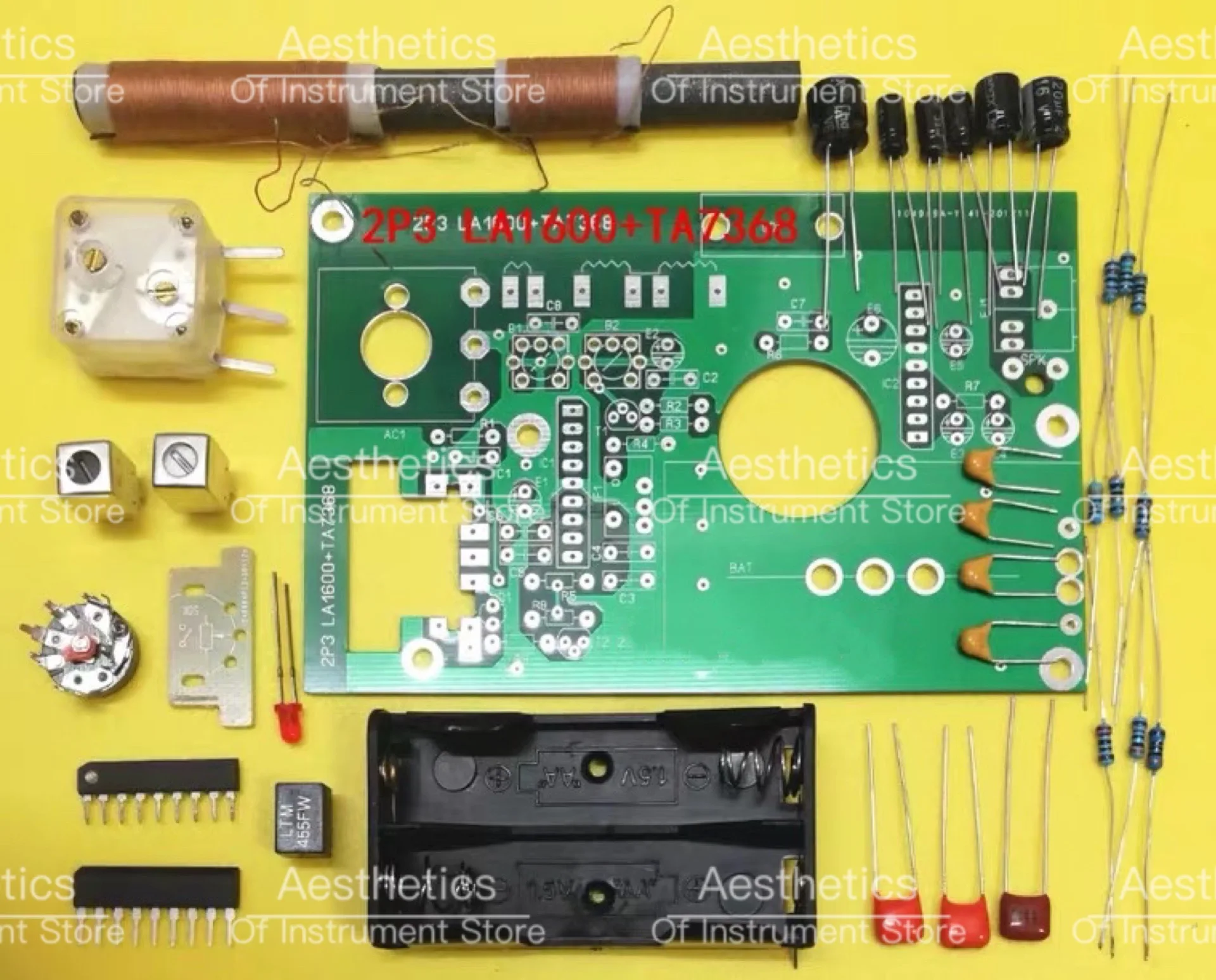

В набор входит изображено на картинке: (Тип 2 не содержит 2,5 дюйма 66 мм Внутренний Магнитный маленькой колонки, Тип 3 включает в себя динамик)

Примечание: Катушка магнитного стержня должна быть намотана самостоятельно! С пряжей, покрытой нитью и крафт-бумагой

(Вы можете использовать готовую магнитную катушку стержня 2P3)

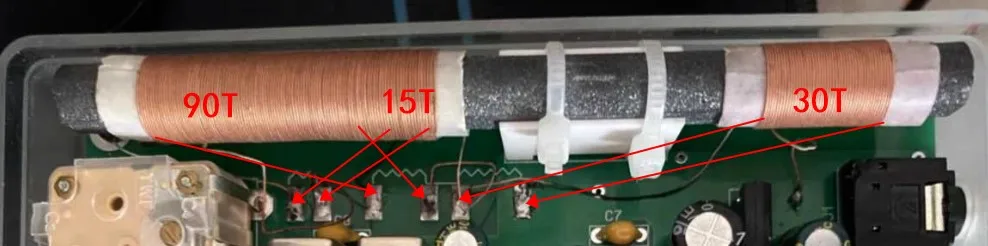

Магнитный стержень 8*100, и справочное количество катушек является основным сегментом: 90T + 30T и вторичным 15T.

Если он оснащен двойным дифференциальным допуском 144/62P, наиболее подходящая Первичная индуктивность составляет около 600uH (положение регулировочной катушки на магнитном стержне может быть изменено на плюс или минус 20%). Количество оборотов, требуемое для магнитов из разных материалов и размеров, является несовместимым. Я считаю, что Первичный уровень магнита 2P3 составляет около 120 оборотов. Вторичный, как правило, 15-20% первичных оборотов. Лучше всего ветрить его в два-три этапа в начале. Пока есть таблица для тестирования индуктивности, она очень проста, просто обойдите требуемую индуктивность.

Примечание: В комплект внутренней цепи входит держатель магнитного стержня. Но в комплекте нет ручек, циферблатов, чехол.

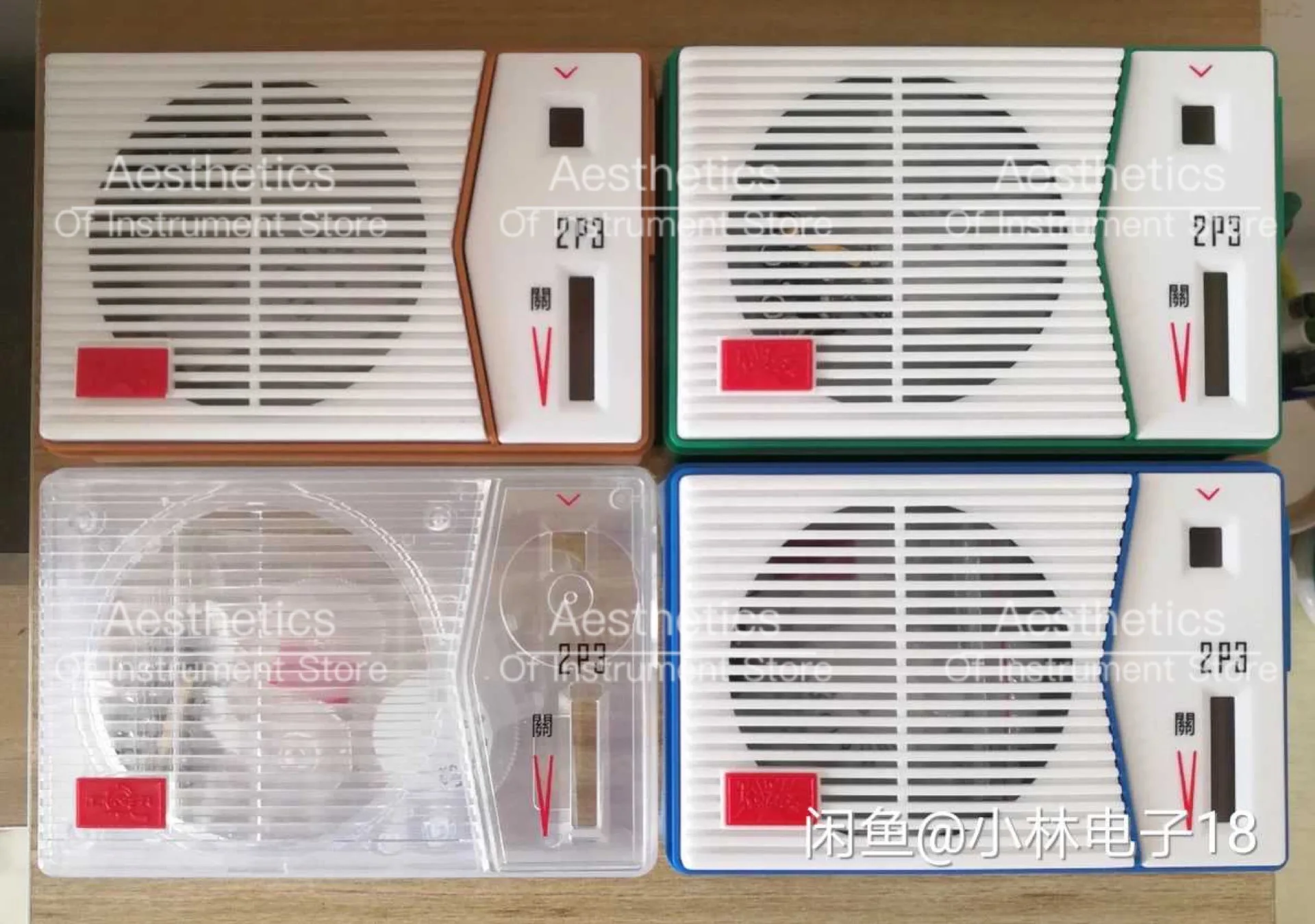

В комплект корпуса входят только ручки и циферблаты, которые сочетаются с корпусом, и нет дополнительных средств.

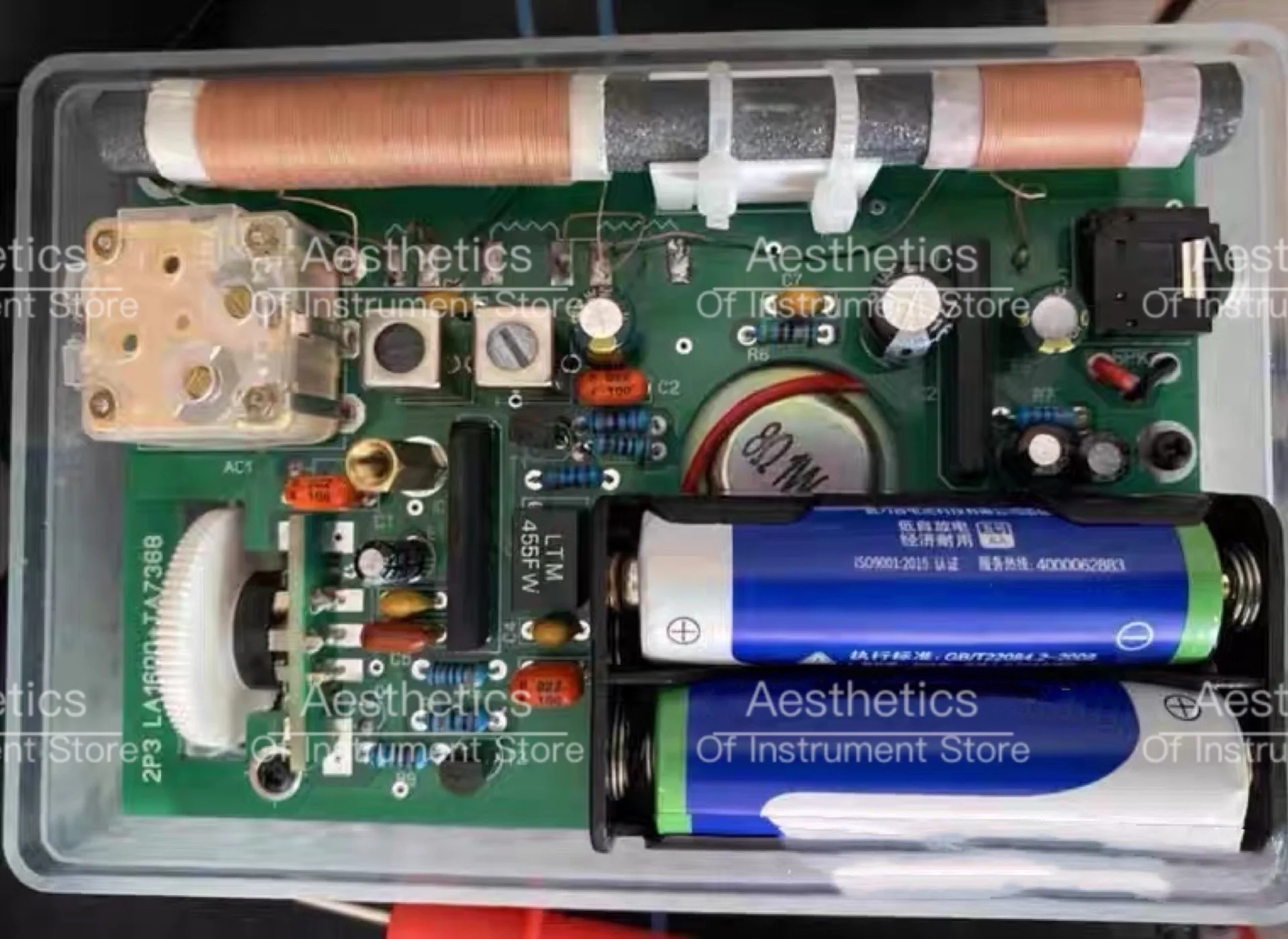

Справочный чертеж установки сварки:

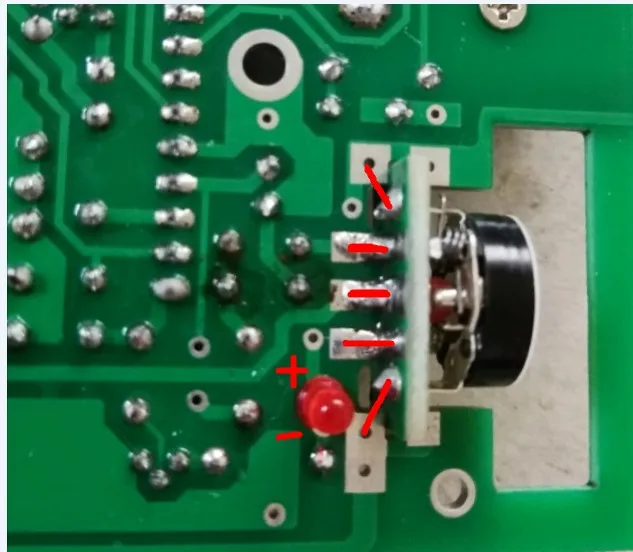

Светодиодный дисплей напряжения AGC, красный светодиодный светильник вставляется назад от длинного штифта на задней части печатной платы,

Светильник можно увидеть через отверстие возле потенциометра громкости шкафа. При фактическом использовании крепкая настольная лампа включена, слабая настольная лампа темная, и настольная лампа не выключена, что более практично, чем непосредственно добавить светодиодный индикатор питания.

Правильная схема установки и полярность светящейся трубки переключатель потенциометра должны быть сварены вместе с компонентной ножкой и доской

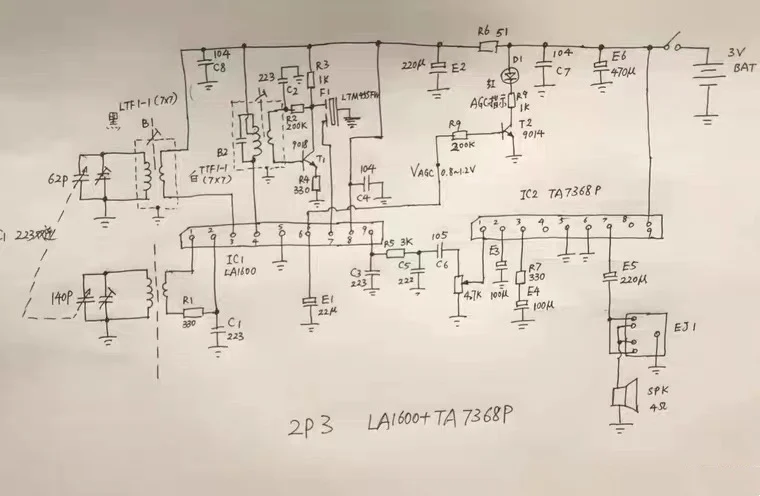

Я сделал несколько машин с LA1600, и наконец остался только один кусок. Наконец, Набор DIY версии T-ec-sun 2P3 был изменен на версию LA1600 2P3. На данный момент температура LA1600 близка к концу. Параметры цепи суммируются в нескольких выпусках, и общая производительность лучше. Все еще добавляя Предварительный усилитель 9018, усиление напряжения составляет всего 9 дБ, что может компенсировать более слабый объем слабой станции и соответствующим образом увеличить чувствительность, но общий шум не увеличивается. Коэффициент усиления усилителя мощности TA7368 также был ниже. Увеличьте светодиодный дисплей напряжения AGC, красный светодиодный светильник вставляется назад от длинного штифта на задней части печатной платы, и светильник может быть передан через разъем возле потенциометра громкости шкафа. При фактическом использовании крепкая настольная лампа включена, слабая настольная лампа темная, и настольная лампа не выключена, что более практично, чем непосредственно добавить светодиодный индикатор питания. Локальный осциллятор и средний цикл используют LTF1-1 7*7 размеров и TTF1-1, в которых Первичная индуктивность катушки местного осциллятора составляет 400uH, И соотношение первичных и вторичных поворотов составляет 10:1. Эффект сотрудничества с дифференциальным допуском 144/62P лучше. Хорошо. Я попробовал его в середине недели, и я не чувствовал разницы, когда я изменил его на TTF1-2 с немного другим количеством катушек поворачивается в той же посылка. Двойной переменный конденсатор оказывает самое большое влияние на Общий индекс регулировки всей машины. Было внесено несколько изменений. Наконец, был использован светильник с двойным соединением желтого цвета, как показано на рисунке (кажется, что форма разделена с четырехкратной переменной). Его синхронизация очень хорошая, лучше, чем белый 223 чистый двойной, весь диапазон частот может быть сбалансирован и более высокая чувствительность. ВT-ec-sunКомплект 2P3 также похож на этот, но я не знаю, от того же производителя. Оценка всей машины: чувствительность, селективность и фоновый шум сильных станций лучше, чем Оригинальная схема 2P3 kit, AGC значительно превышена, И разница в объемах между сильными и слабыми станциями не большая. Вы можете играть с антенной начальной стадии. Я используюT-ec-sunКомплект катушки непосредственно, сT-ec-sunНабор магнитных стержней. Определенное количество поворотов не учитывается. Тем не менее, катушка магнитного стержня лучше сделать самостоятельно. Если он оснащен двойным дифференциальным допуском 144/62P, основная индуктивность составляет около 600uH является наиболее подходящей (положение регулировочной катушки на магнитном стержне может иметь изменение около плюс или минус 20%). Количество оборотов, требуемое для магнитов из разных материалов и размеров, является несовместимым. Я считаю, что Первичный уровеньT-ec-sun2P3 магнит около 120 оборотов. Вторичный, как правило, 15-20% первичных оборотов. Лучше всего ветрить его в два-три этапа в начале. Пока есть таблица для тестирования индуктивности, она очень проста, просто обойдите требуемую индуктивность. Если нет, это должно быть основано на опыте. Как правило, большой магнитный стержень имеет 80/90 поворотов и меньший 120/130 поворотов. E2-это фильтрующий конденсатор с большим значением, который в основном используется для компенсации влияния большого объема и больших колебаний напряжения батареи на предступенчатое напряжение, поэтому значение большое. C8 (104 конденсатора) в основном используется для развязывания источника питания среднего цикла и местного осциллятора. Расположение находится между клеммами питания местного осциллятора и средним циклом, что может уменьшить взаимное влияние двух цепей. Терминал питания LA1600 также специально используется для развязывания с другим 104 конденсатором (C4), и PCB разработан с двухсторонней высокочастотной платой, таким образом, не будет больших помех между цепями. Конечно, источник питания может быть разделен в соответствии с личными привычками. Если общая прибыль машины слишком высока. Эти точки можно рассмотреть: Все катушки расположены на краю магнитного стержня, и количество витков может быть соответствующим образом уменьшено, так что катушка расположена в положении 1/3 магнитного стержня. Или Первичная петля не накручивается в секциях, а затем плотно наматывается вторичной петлей. Супергетеродинное радио отличается от горнодобывающей машины. Это не то, что чем выше Q значение катушки, тем лучше и лучше сбалансированная производительность. Кроме того, количество вторичных витков может быть соответствующим образом уменьшено, и сопротивление R1 может быть увеличено (исходный дизайн справки 510 Ом). Вышеуказанные меры могут соответствующим образом уменьшить небольшое самовозбуждение, сформированное отзывы от конца антенны. Кроме того, всем нравится идеальное сочетание фильтра с пятью клеммами, меняя R3 от 1K до 2K. Вообще говоря, проблема не большая. Просто имейте в виду, что когда вы меняете только этот резистор, усиление цепи 9018 станет выше (увеличение составляет отношение R3 И R4, когда нет нагрузки). Преимущество этого этапа не имеет AGC, и рекомендуется не брать слишком высоко. Увеличьте R4 до более 600 Ом одновременно. Также обращаем ваше внимание на то, что в Vce напряжение 9018 не должно быть меньше, чем 1,2 V. Применение 3,7 V для источника питания. Не должно быть такого беспокойства. В то время я спроектировал значение сопротивления R3/R4, чтобы быть 1000 Ом/330 Ом, но не 2000 Ом/620 Ом. Я беспокоился, что питания 3 в Vce было недостаточно, и сделал компромиссный. Надеюсь, это поможет.

Клиенты, которым необходимо приобрести корпус отдельно, пожалуйста, свяжитесь со службой поддержки клиентов.
