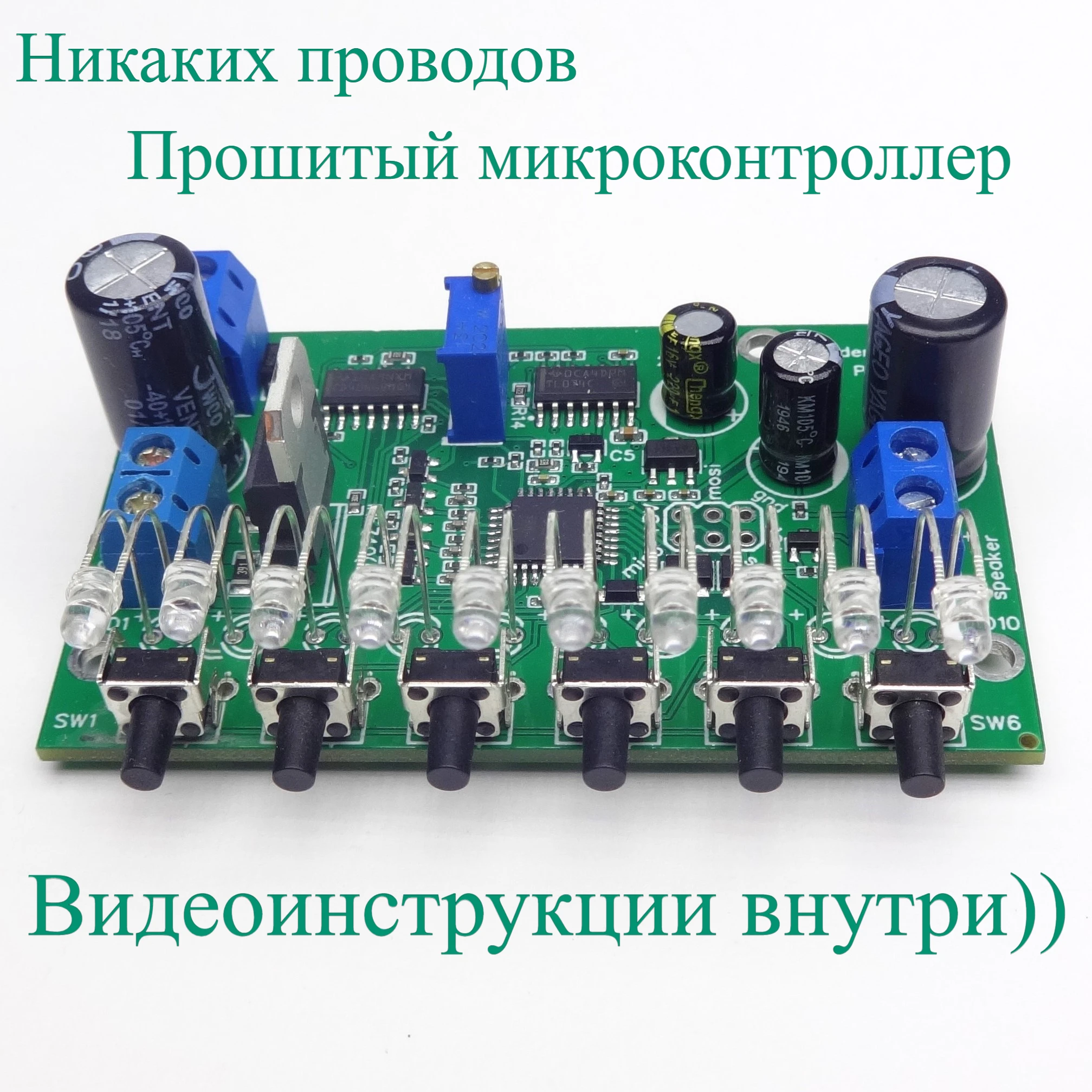

Мощный и легендарный металлоискатель clone pi W идеально подходит для поиска металлолома. Металлоискатель обладает очень высокой чувствительностью и не имеет дискриминации по металлам.
Инструкции:
Сборка платы, рекомендации >>>
Настройка , демонстрация работы >>>
Смена прошивки >>>
Изготовление катушки >>>
Файлы >>>
Преимущества этой платы:
- Очень подробная видеоинструкция в общем доступе
- Удобная печатная плата, все детали расположены с одной стороны
- Удобные винтовые разъемы для соединений
- Прошивка на микроконтроллер уже установлена (версия 1,22 m)
- Есть место для подключения ISP для обновления прошивки
- Сверхъяркие синие светодиоды
- Многооборотный подстроечный резистор для настройки
- Защита от переполюсовки

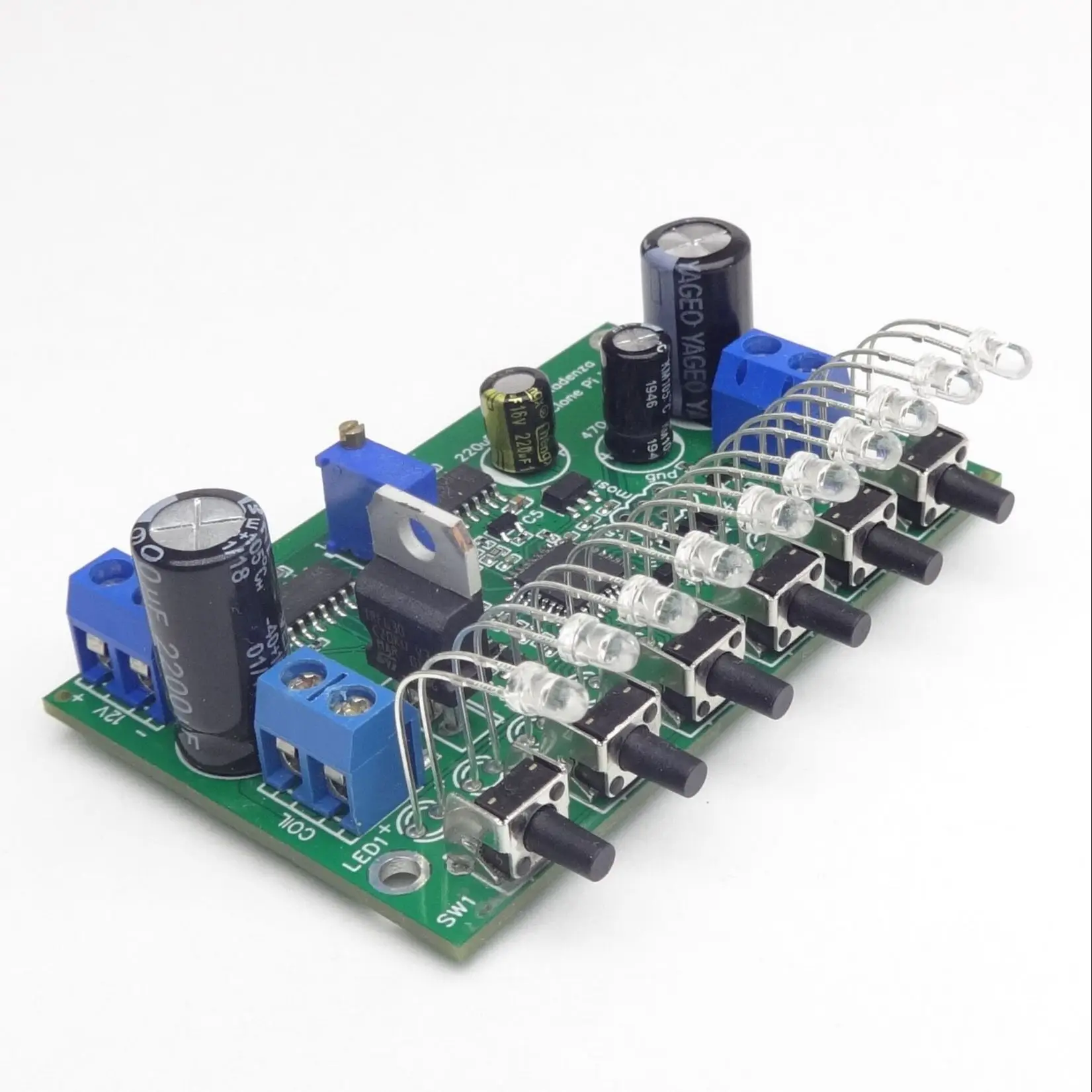

Собранная плата:
- Полностью собранная плата, микроконтроллер прошит.
В комплекте нет провода для изготовления катушки. Катушка может быть изготовлена из эмалированного провода, UTP кабеля, телефонного провода и т. п.
Очень важно!!!
- Для питания платы категорически нельзя использовать блоки питания (никакие) они однозначно выведут плату из строя. Используйте только аккумуляторы или варианты питания из видеоинструкции.
- Перед подключением к плате повышающего преобразователя, убедитесь что напряжение на его выходе ровно 12V
РАБОТА С ПРИБОРОМ
При включении прибора необходимо удалить поисковую катушку от металлических предметов и грунта. Сразу после включения прибор производит самотестирование – проигрывается мелодия, в такт которой по очереди выключаются светодиоды.
Назначение кнопок
SW1 -Барьер / -Защитный интервал
SW2 +Барьер / +Защитный интервал
SW3 -Громкость / -Порог разряда
SW4 +Громкость / +Порог разряда
SW5 Вход в режим настроек / Выход из режима настроек
SW6 Перезагрузка
Обычный режим:
- Барьер – регулировка порога чувствительности. Настраивается значение, при котором не наблюдается ложных срабатываний. Шаг регулировки от 1 до 6.
- Громкость – регулировка уровня громкости. Шаг регулировки от 0 до 7
- Режим настроек – переключение металлоискателя в режим настроек для корректировки параметров в ручном режиме. При нахождении в режиме настроек горит крайний светодиод.
- Перезагрузка – в процессе поиска можно повторять балансировку (обнуление) прибора. Перезагрузка не сбрасывает защитный интервал и порог разряда батареи.
Режим настроек:
- Защитный интервал – Устанавливается автоматически при включении прибора под катушку, грунт и внешние условия поиска (помехи). При необходимости можно регулировать защитный интервал в ручном режиме.
- Порог разряда – устанавливает минимальный уровень напряжения, при котором прибор будет сообщать раз в 15 секунд двойным звуковым сигналом о низком заряде батареи. По умолчанию установлено 8 вольт. Шаг регулировки 0,5 вольта от 7,5 до 11 вольт. Значение сохраняется в энергонезависимую память. Прибор сохраняет работоспособность, при падении напряжения питания до 6,5В. Регулировка уровня разряда помогает продлить жизнь аккумулятора.
- Режим настроек – при нажатии на кнопку в режиме настроек, возвращает прибор в обычный режим (режим поиска).
- Перезагрузка – в режиме настроек кнопка не функционирует.
Первый запуск платы нужно производить без подключения катушки. После подачи питания на разъем "12V" прибор проведет самотестирование. Появится характерный звук и светодиоды загорятся на некоторое время. В данном режиме необходимо проверить работу всех кнопок и светодиодов.
Настройка максимальной чувствительности металлоискателя достигается подбором сопротивления, подстроечного многооборотного (32 оборота), резистора. Необходимо найти такое положение переменного резистора, при котором металлоискатель будет иметь максимальную чувствительность и высокую стабильность работы. Так же в процессе настройки необходимо периодически включать и выключать прибор для сброса. Катушка должна быть максимально удалена от любых предметов (пол, потолок, стены, окна и т.п.).
Окончательную настройку необходимо проводить на улице в дали от любых объектов. Рекомендуется выкрутить резистор максимально против часовой стрелки, после чего добавлять по 0,5...3 оборота до поиска максимальной чувствительности. При каждом изменении оборотов прибор необходимо выключать и включать. При правильной настройке после подачи питания при самотестировании прибора должен оставаться светящимся 1 или 2 светодиода. Положений резистора, при которых чувствительность будет максимальной, может быть несколько, но при этом наиболее стабильная работа будет только в одном из этих положений.
