Магнитный мягкий усилитель 420 Вт LLC, плата импульсного источника питания с положительнымотрицательным напряжением 24 В-48 В-65 в-80 В (опционально)

AC-DC 420W ООО квази-резонансный мягкое переключение Питание доска положительный и отрицательный напряжения ± 24v-80v (опционально) для IR2092

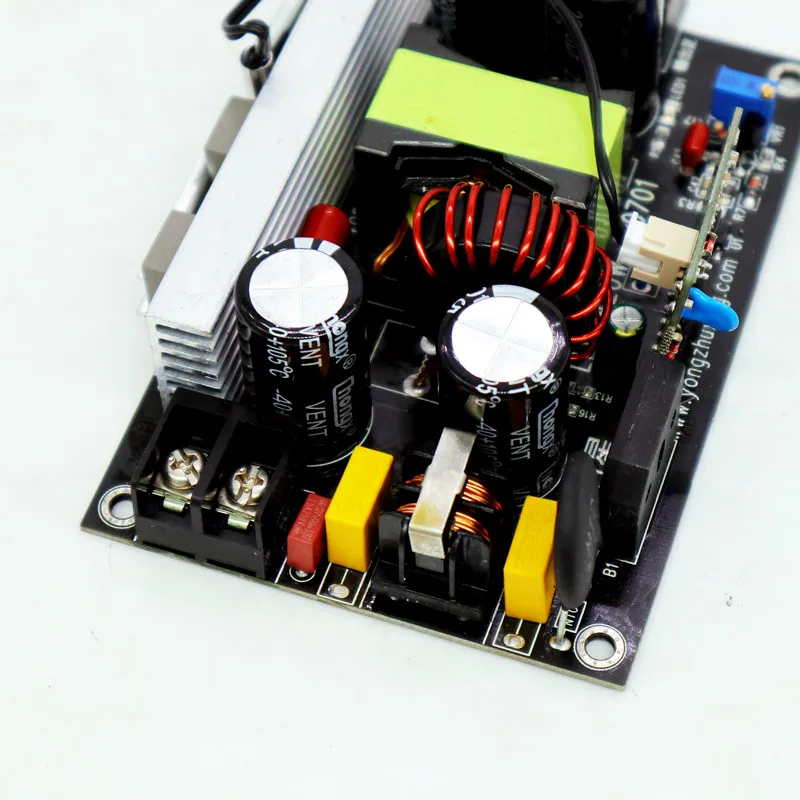

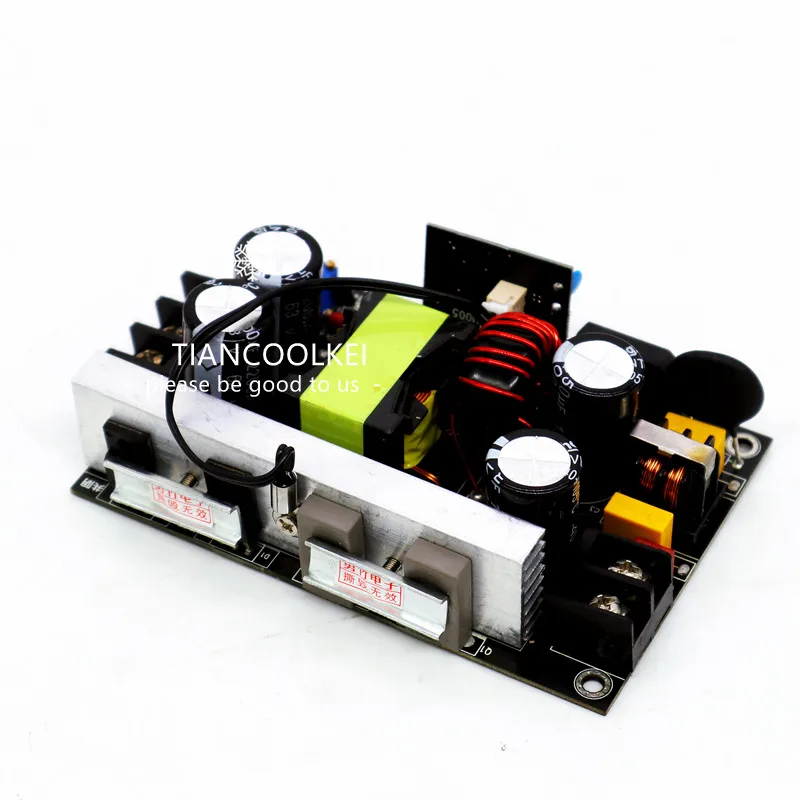

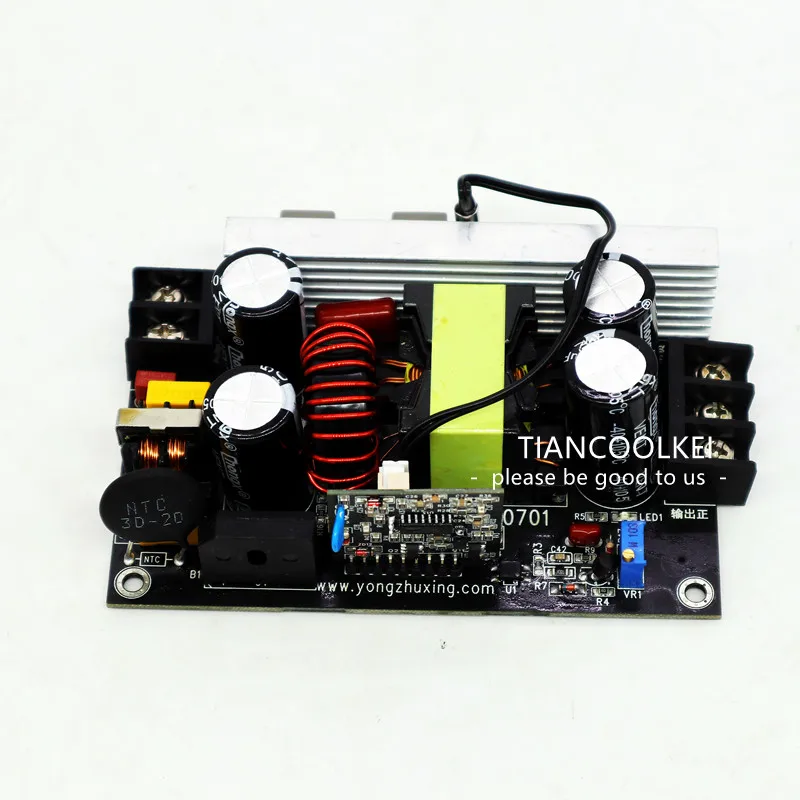

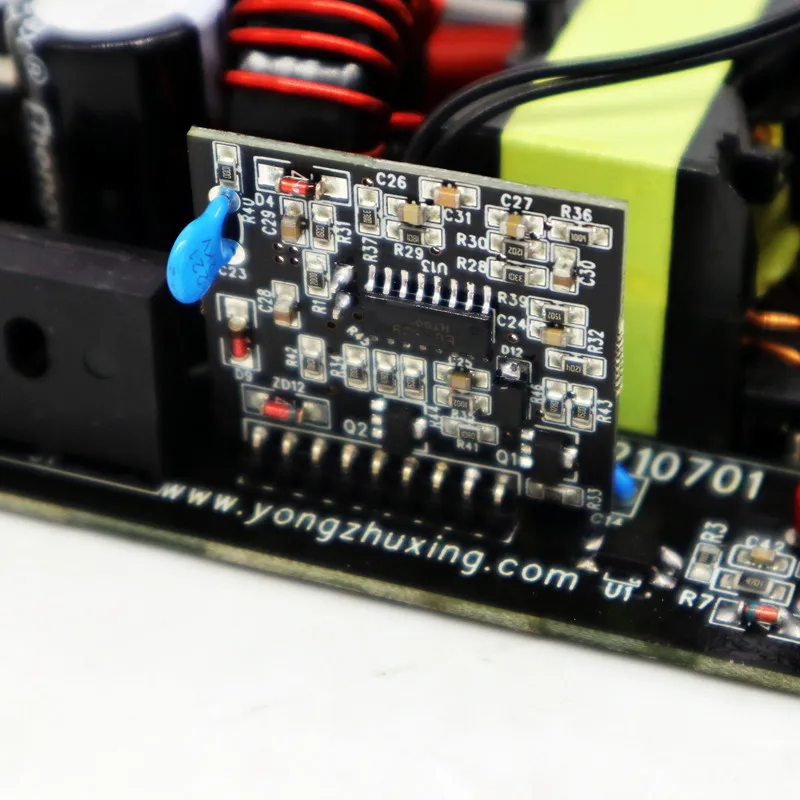

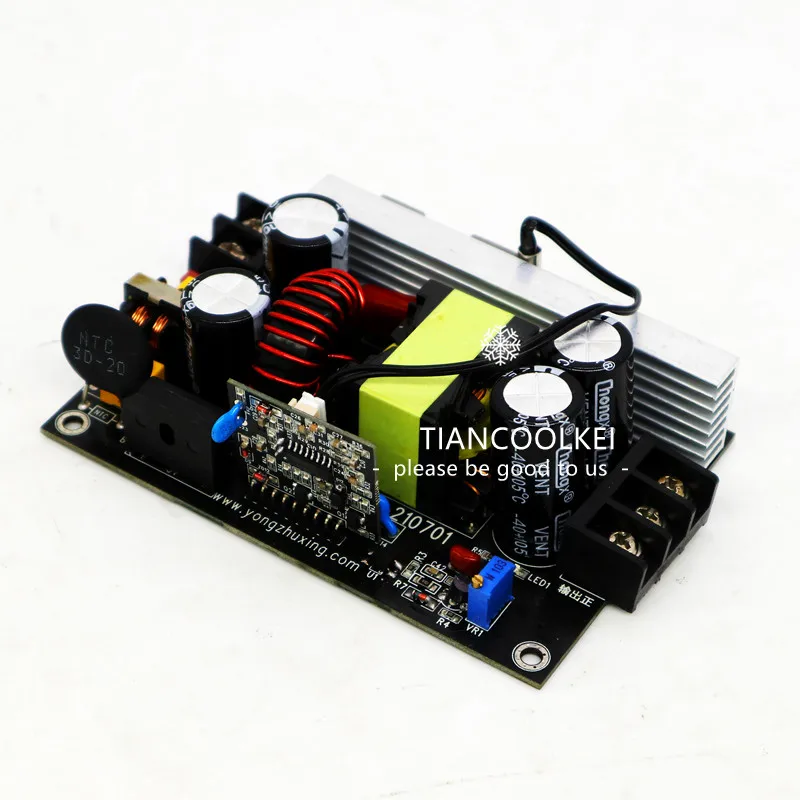

Контрольная плата ООО и часть pfc используют небольшую доску, компоненты находятся снаружи, что удобно для тестирования напряжения или формы волны, а также удобно для обслуживания и отладки. Стог моста, трубка переключателя и Диод выпрямителя части pfc разделяют радиатор в форме ворот, что удобно для непрерывной нагрузки. Добавьте вентилятор 40*40 мм. Часть DC ~ DC принимает твердый 10 мм Толстый алюминиевый радиатор. Трубка радиатора выходит наружу для легкой разборки и сборки. В середине установлен переключатель контроля температуры 85 градусов. Когда температура радиатора превышает 85 градусов, чип выключается.

Параметр:

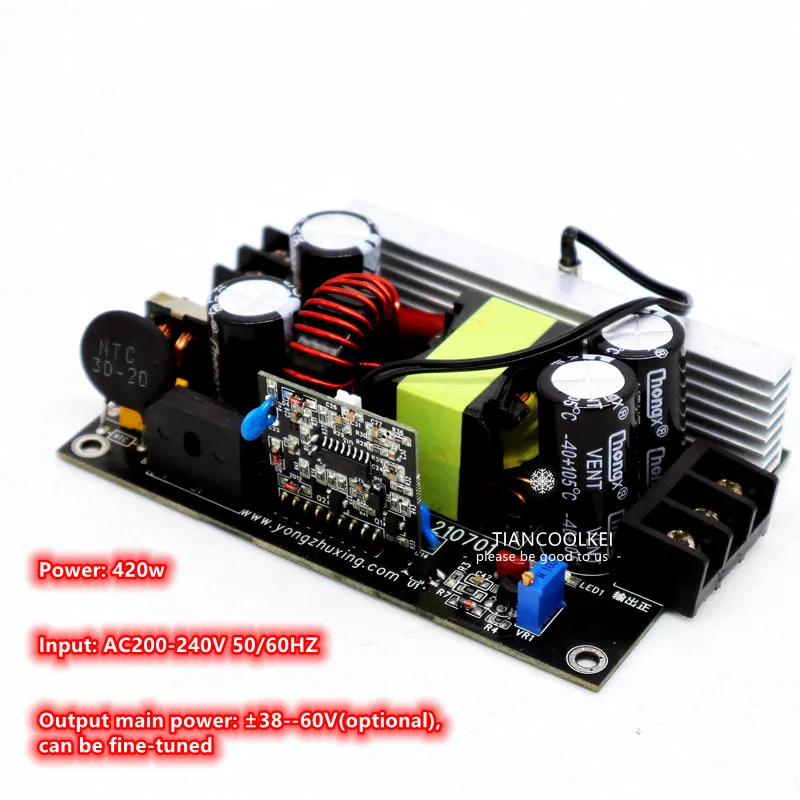

Мощность: 420 Вт

Вход: AC200-240V 50/60HZ

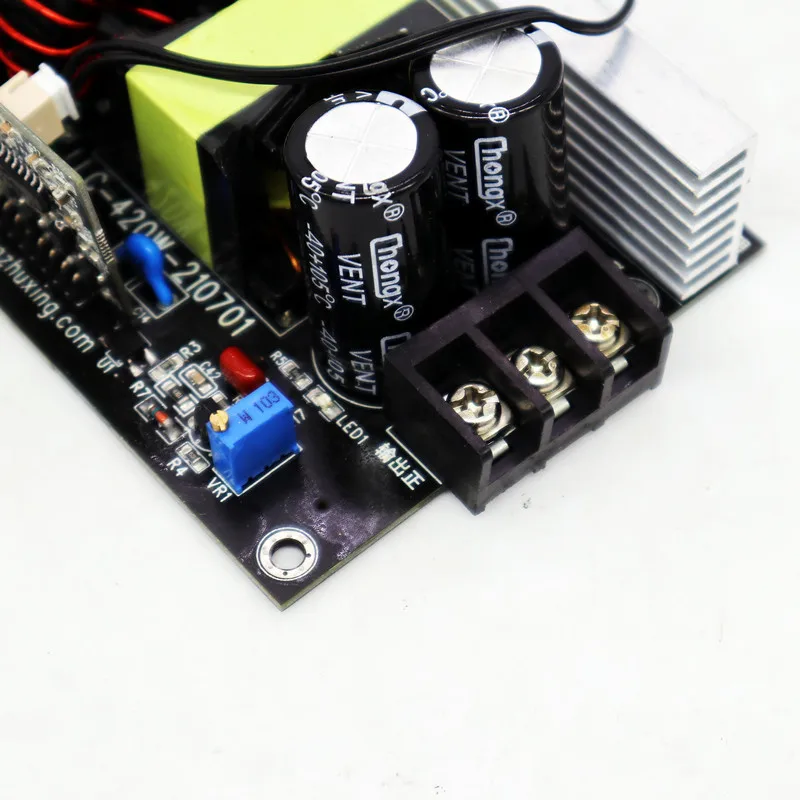

Выходная основная мощность: ± 38-50 в, может быть настроена

Коэффициент мощности PFC: 0,993

Эффективность преобразования: 90-95% (чем выше выходное Основное напряжение, тем выше эффективность)

Размер: 120,7*81*36 мм

Пульсация: около 0.3% от пикового значения (тестовая пульсация должна использовать коаксиальный кабель, чем короче внешний заземляющий провод, тем меньше удар, тестовое значение с зондом осциллографа будет слишком большим, потому что заземляющий провод зонда повлияет на отклонение значения), Нажмите на линию, если среднее значение волны составляет около двух десяти тысяч, этот индикатор уже очень красивый!

Подходит для вождения всех типов усилителей мощности. Если Плата усилителя мощности класса A полностью загружена в течение длительного времени, вентилятор должен быть добавлен для рассеивания тепла!
