Описание:

Он совместим в автоматическом режиме с программами загрузки, которые используют:

BOOT-OEM12, 12 контактов OBD-II;

L-LINE, 15 pin OBD-II.

В инструмент встроены резисторы ограничения тока на следующих сигнальных линиях:

Сброс-510 Ω;

Загрузка-510 Ω;

CNF1 - 220 Ω.

В заключение:Все инструменты программирования более используется для ECU для чтения и записи, но отличаются покрытием ECU и методом чтения/записи.

Нет ограничений на модель автомобиля и год использования скамьи для чтения/записи данных.Но если у вас есть чипы и коробки передач для чтения и записи, у вас должна быть вспышка. Плохо в том, что требуется разборка. Скамья не покрывает чипы, коробки передач и OBD не может работать хорошо для чтения/записи gerabox.Поэтому вам лучше проверить ECU/коробка передач/чип перед покупкой.Проверьте список каждого автомобиля на соответствующей странице товара.

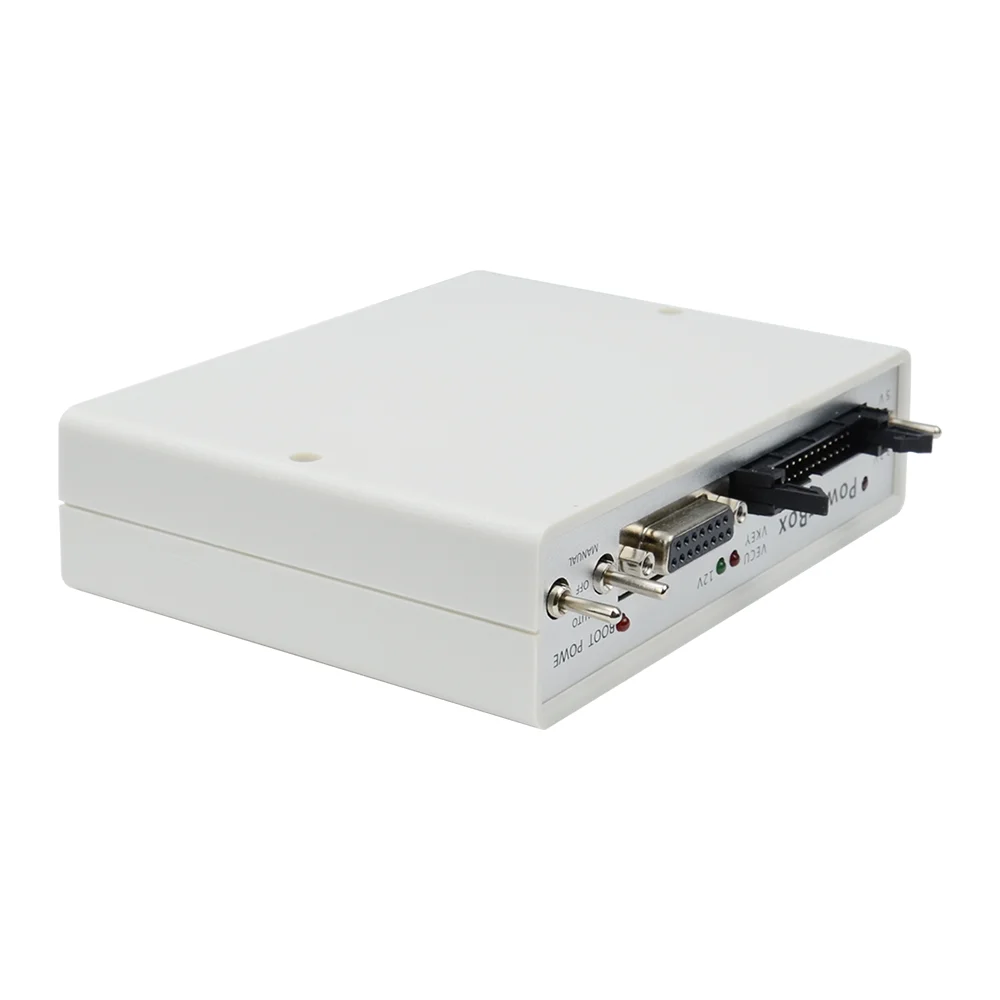

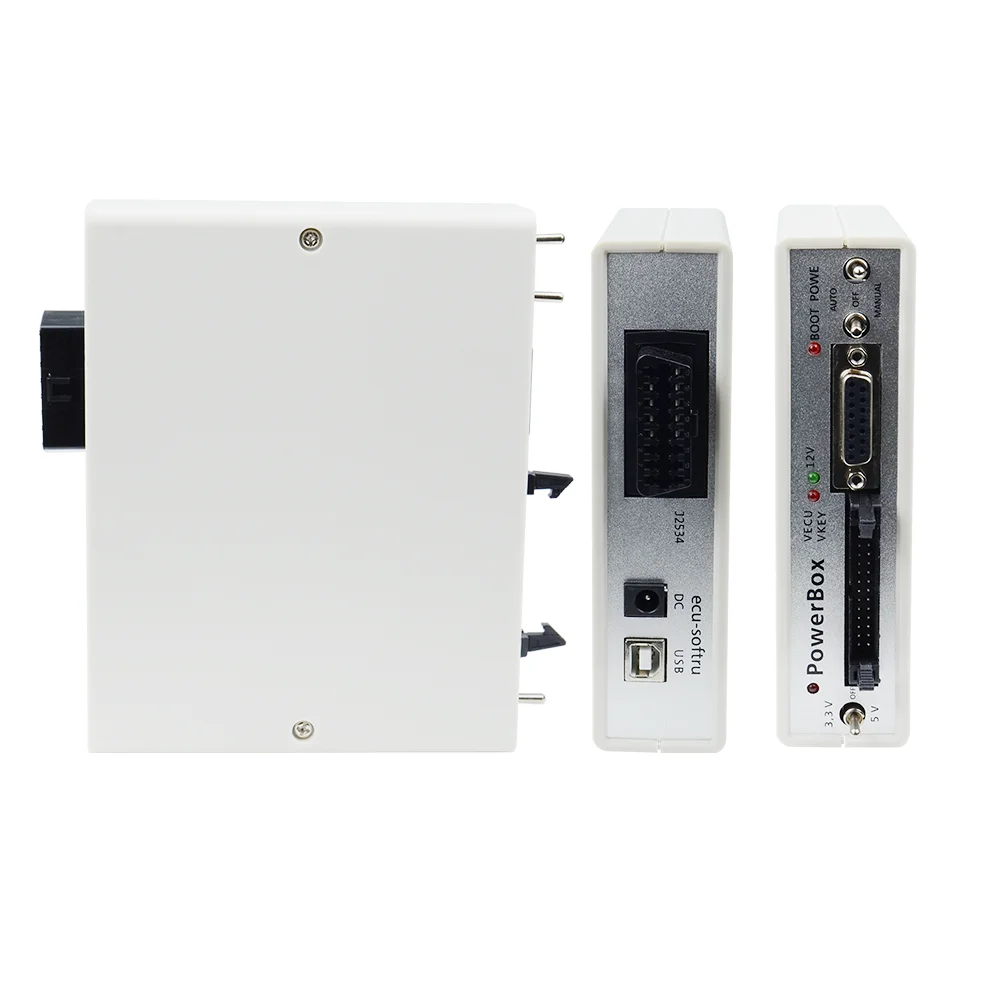

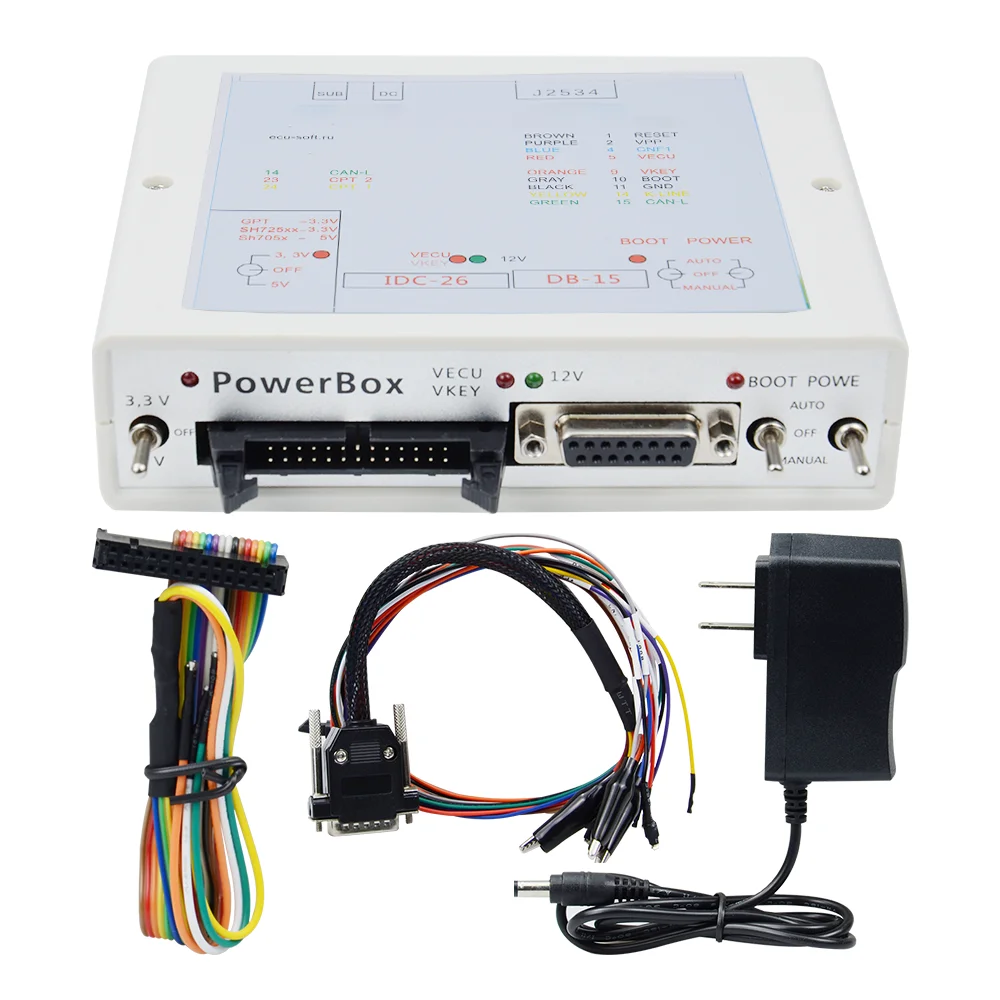

Инструмент оснащен многоцелевыми разъемами, которые позволяют гибко устанавливать соединения:

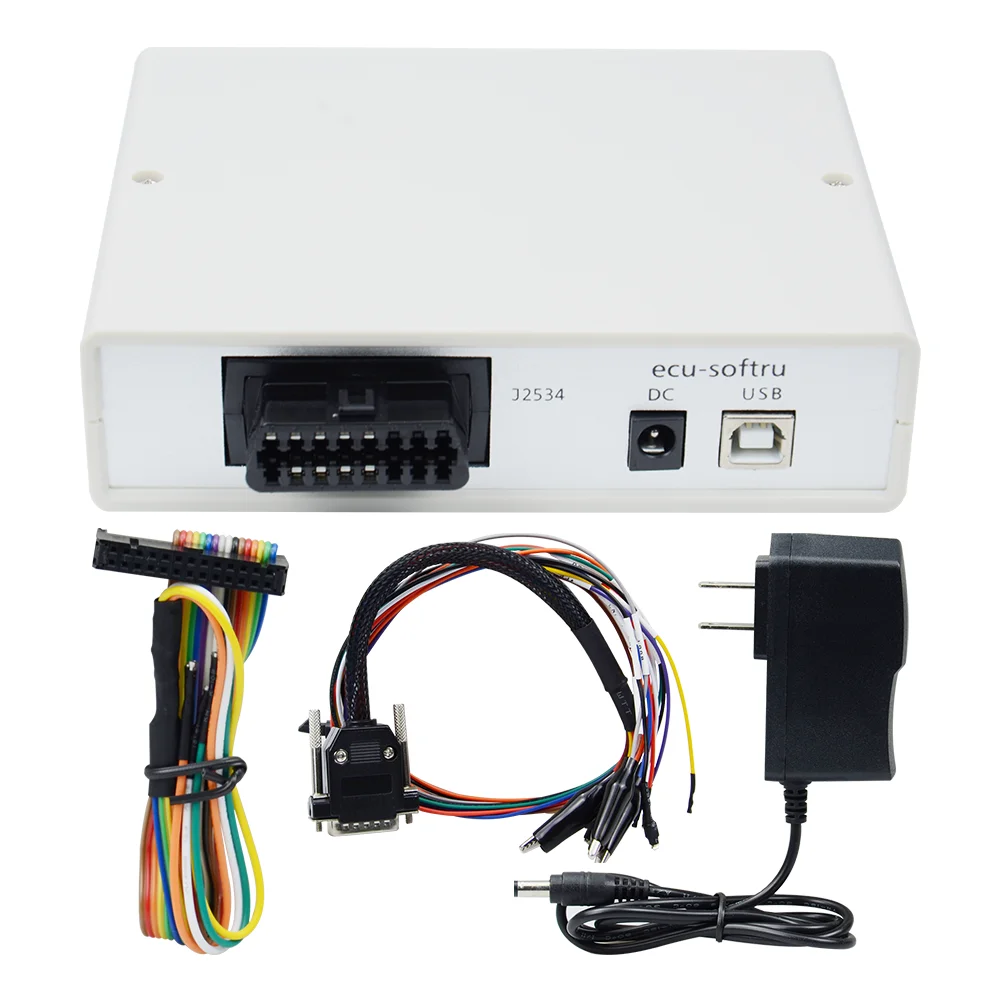

USB:

Предназначен для подключения к компьютеру. Он должен быть подключен, когда включен Встроенный преобразователь USB - UART; Для обновления программного обеспечения PowerBox; При перепрограммировании процессоров renesa;

DC:

Предназначен для питания встроенной схемы, а также подключенного ЭБУ. Рекомендуется использовать только единицы качества с выходным напряжением 12 В. При чтении пароля, когда это невозможно в автомобиле, следует отметить, что высоковольтные преобразователи в Эбу потребляют достаточно высокий ток в начале, что может запускать механизм защиты или даже привести к повреждению блока питания;

J2534 (OBD-II-F):

Предназначен для подключения одноименного интерфейса к OBD-II;

DB-15:

Предназначен для подключения к основному разъему ECU. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные;

IDC-26:

Предназначен для подключения непосредственно к плате ЭБУ или через адаптер к специальной головке. Рекомендуется использовать кабель 14P600KT06 или аналогичный для Tricore GPT.

Рекомендуется использовать программное обеспечение Flash Development инструментарий для мигания для ЦП renesa.

Управление:

Инструмент имеет 3 переключателя для работы в разных режимах.

Мощность:

Контроль мощности. Инструмент имеет три режима питания к ЭБУ: OFF позволяет удалить все Сигналы питания и управления с разъемов IDC-26 и DB-15; поставка с инструкцией питание к клеммам VECU и VKEY и к выходам управления в зависимости от выбранной тактики; Авто, автоматическое управление, В этом режиме питание управляется программой загрузки с L-Line сигналом (15 pin OBD-II).

Ботинки:

Одновременное управление сигналами загрузки, сброса и CNF1 (3,3 В): Выкл., позволяет удалить все сигналы управления с разъема DB-15; Ручной сброс и загрузка до минуса сигнала, И CNF1 до + 3,3 В; Авто, автоматическое управление, в этом режиме загрузки, Сигналы сброса и CNF1 одновременно управляются программой загрузки (12 pin OBD-II, OEM12).

GPT:

Dor для renesa и для Tricore с ЦПУ GPT. Необходимо использовать 5 В во время работы с процессорами SH705x, в других случаях следует использовать 3,3 В.

Огни:

Светодиодный рядом с переключателем 5 В/3,3 В указывает на источник напряжения 5 В или 3,3 В.

VECU, светодиод VKEY указывает на источник напряжения VECU и VKEY.

Светодисветодиодный 12 В указывает на напряжение питания.

Светодисветодиодный загрузки указывает на напряжение на выходе CNF1 (светодиодный работает как на входе, так и на выходе).

Посылка тация:

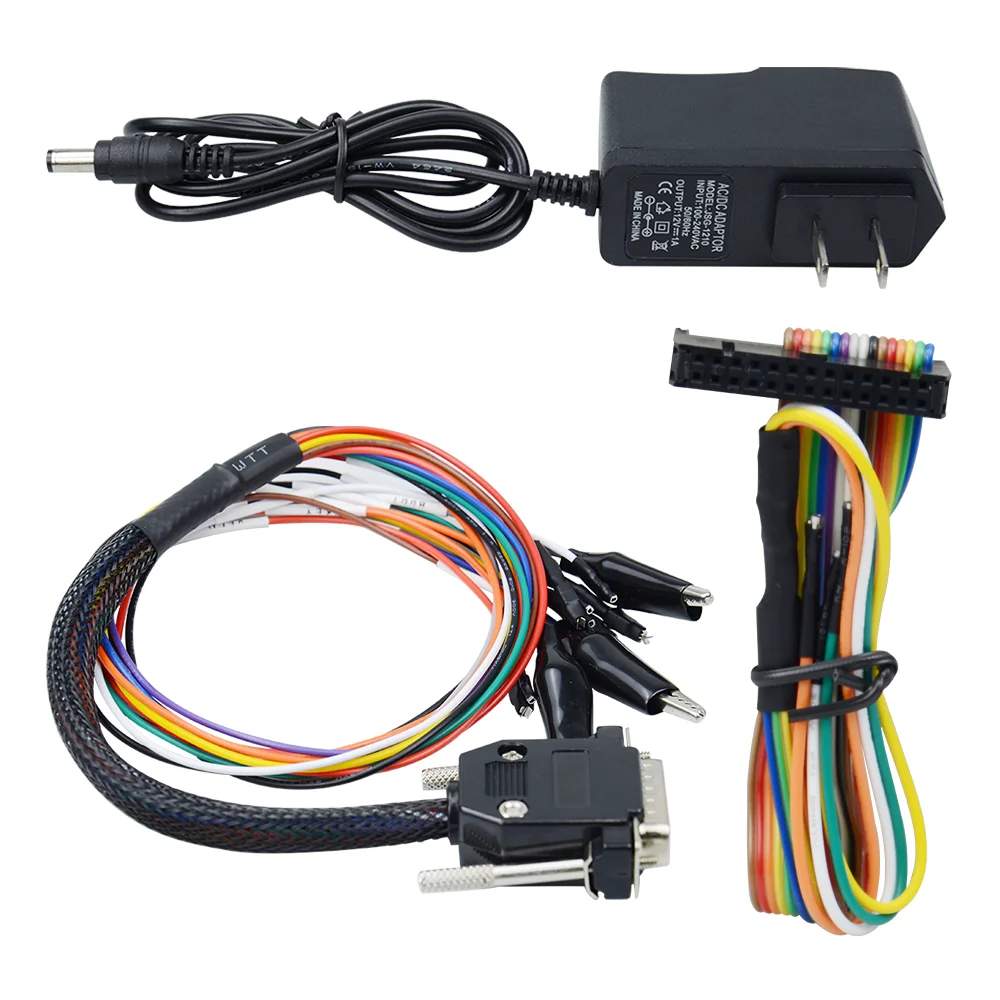

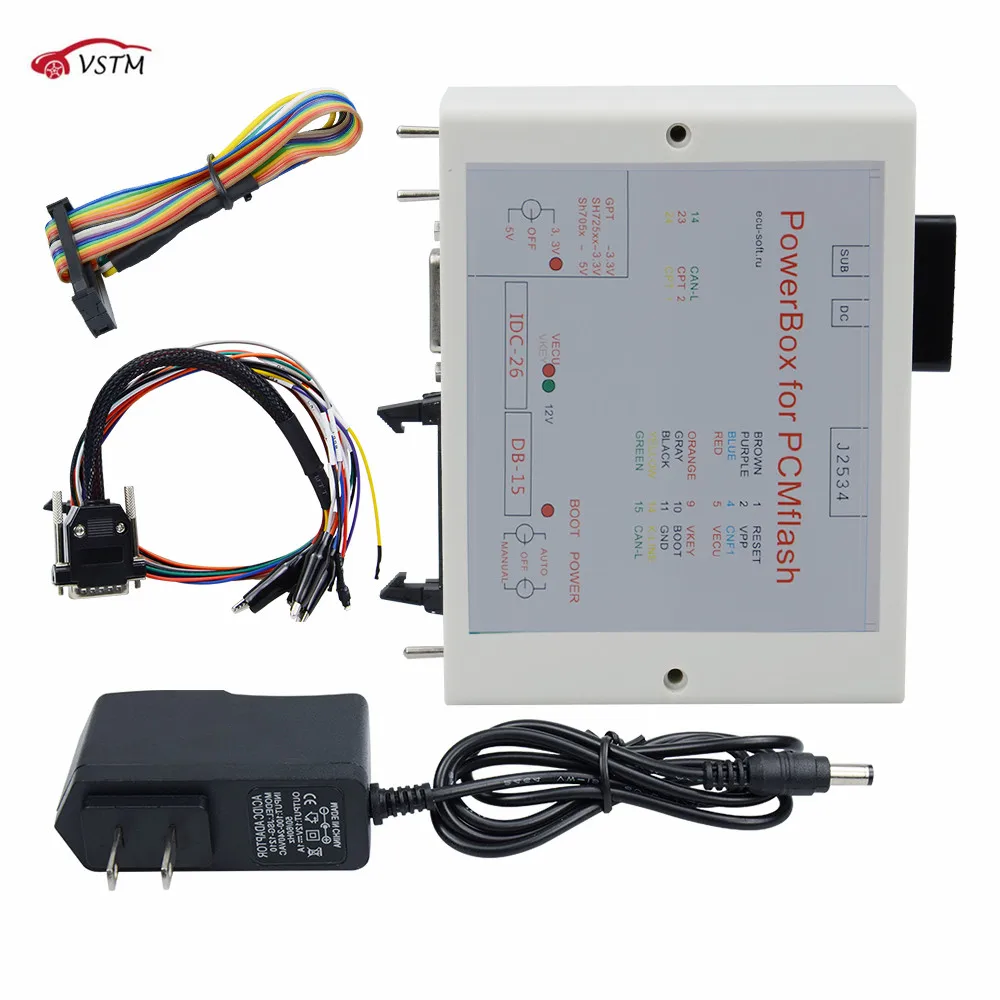

1 x Блок питания для вспышки

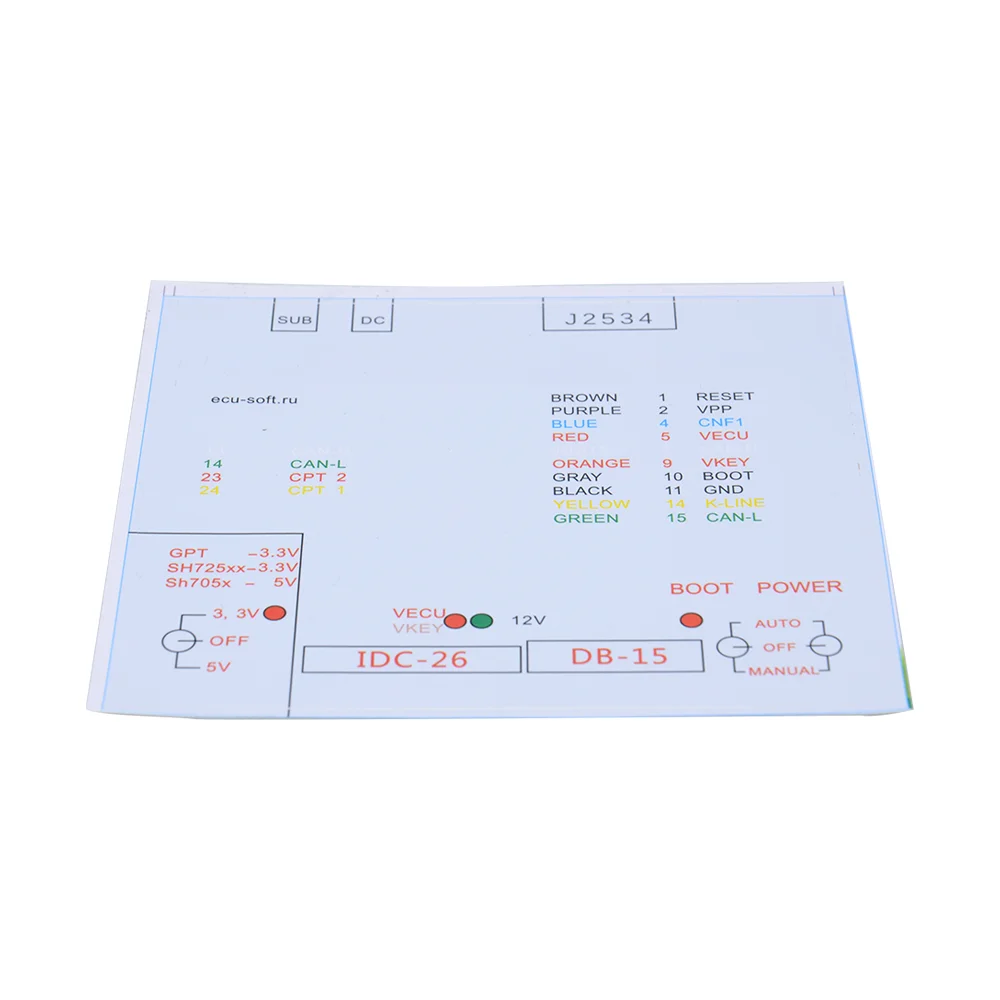

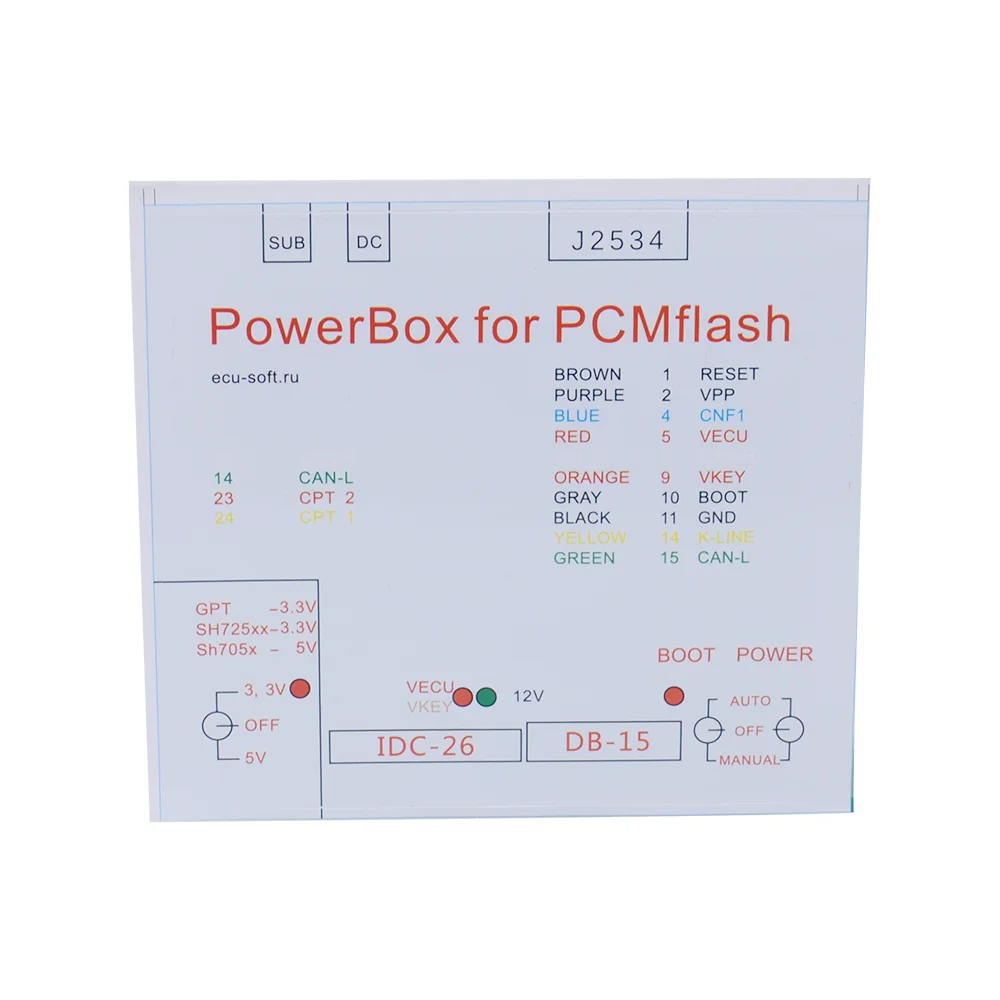

1 x схема цветного провода

1 x ЦВЕТНОЙ кабель GPT

1 штекер зарядного устройства
