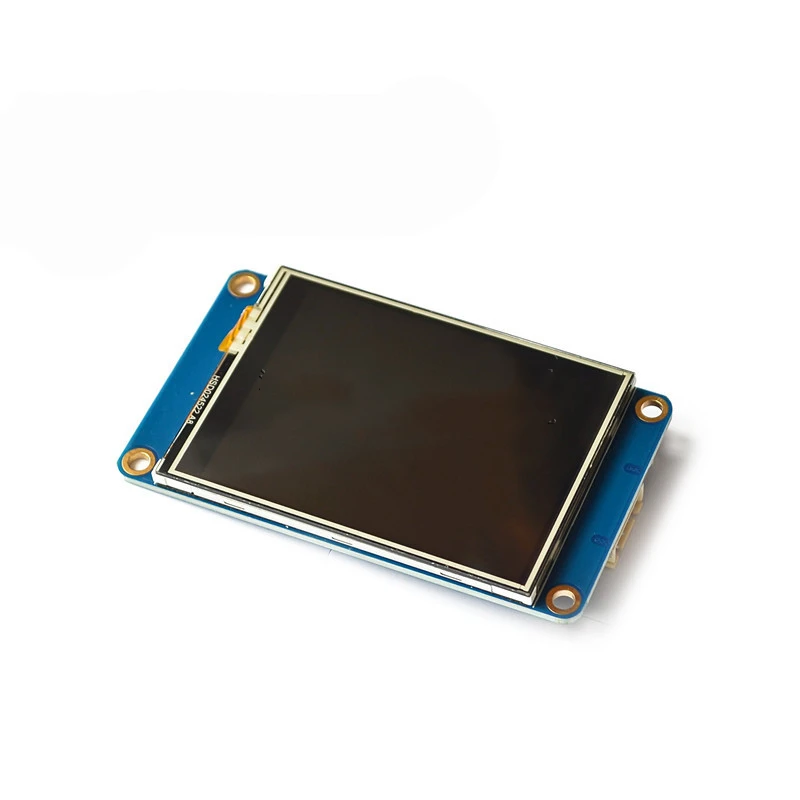

Базовый ЖК-дисплей Nextion, универсальный 2,4 "2,8" 3,2 "3,5" HMI TFT интеллектуальный сенсорный ЖК-дисплей, модуль 5 В, полноцветный дисплей

Nextion основной ЖК-дисплей, универсальный 2,4 "2,8" 3,2 "3,5" HMI TFT интеллектуальный сенсорный ЖК-дисплей, модуль 5 В, полноцветный дисплей

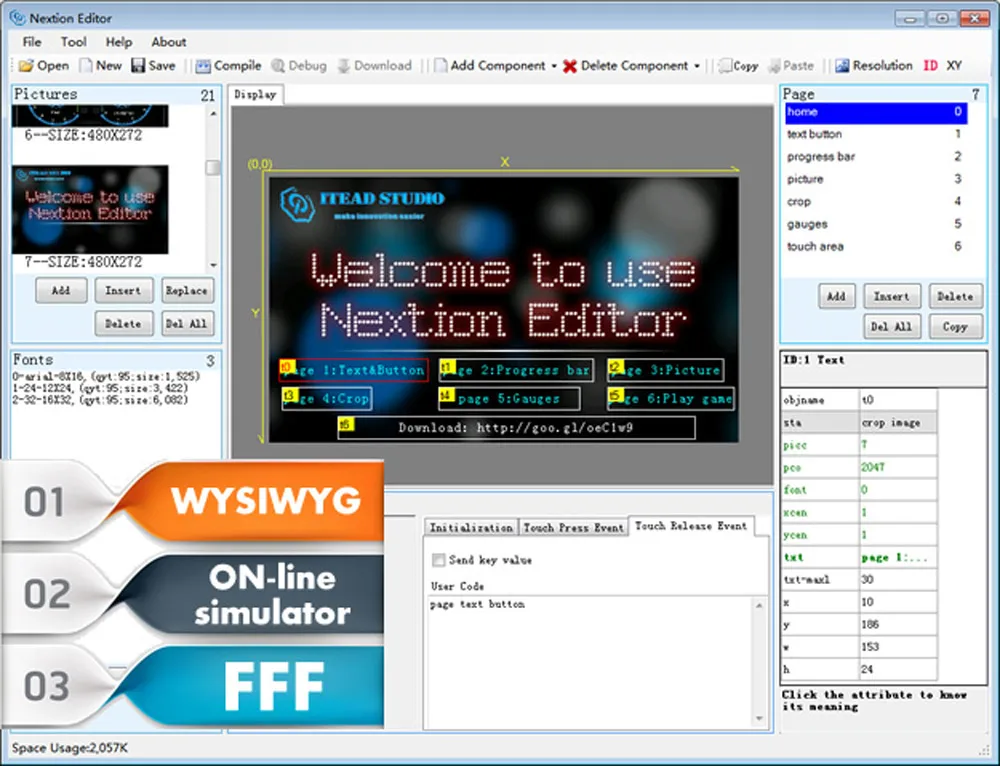

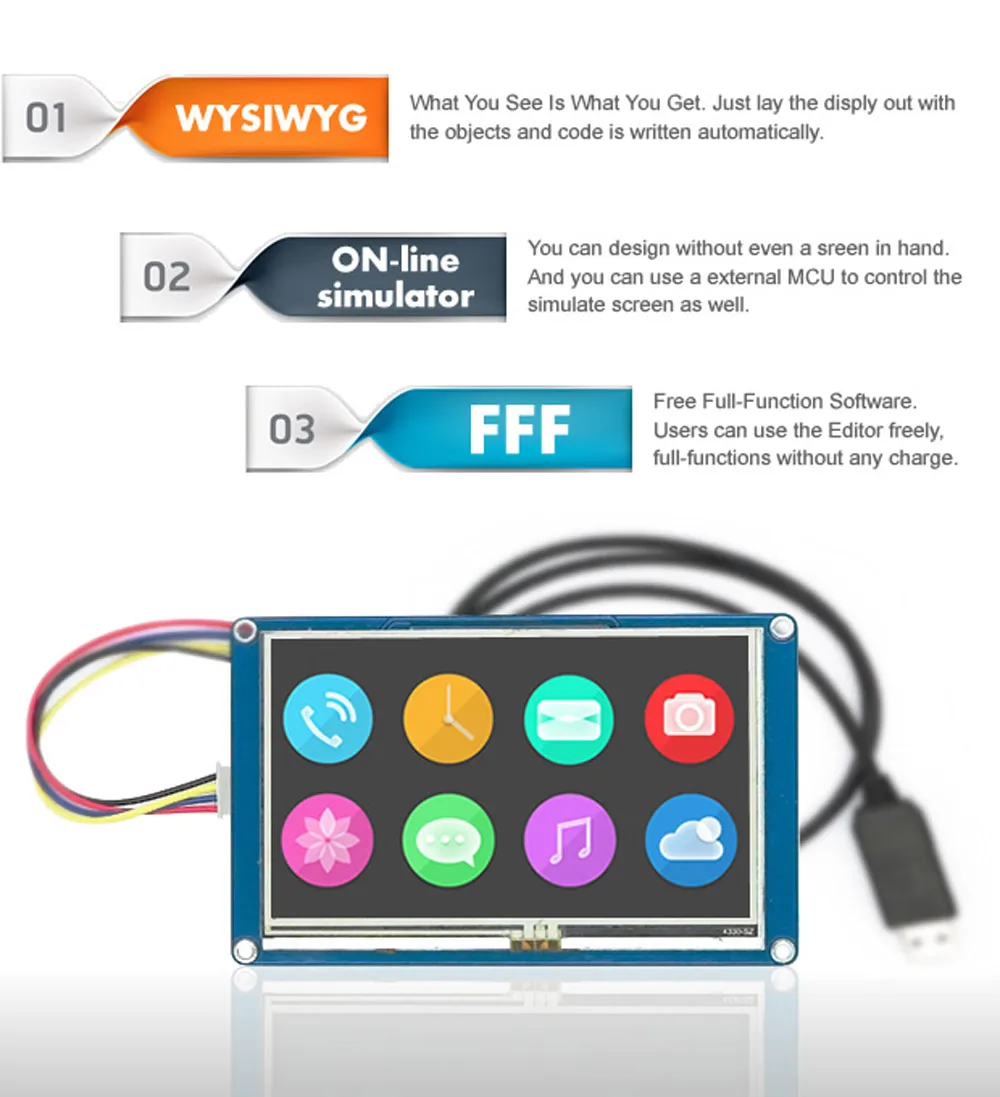

Nextion-это бесшовный интерфейс человека (HMI), который обеспечивает интерфейс управления и визуализации между человеком и процессом, машиной, приложением или устройством. Nextion в основном применяется в области Интернет вещей (IoT) или бытовой электроники. Это лучшее решение для замены традиционного ЖК-дисплея и светодиодный трубки Nixie.Nextion включает в себя аппаратную часть (ряд TFT плат) и часть программного обеспечения (Nextion editor). Nextion tft-плата использует только один последовательный порт для связи. Это позволяет пользователям избежать хлопот проводки. Мы заметили, что большинство инженеров тратят много времени на разработку приложений, но получают неудовлетворительные результаты. В качестве решения этой ситуации, Nextion editor имеет массовые компоненты, такие как кнопки, текст, прогресс бар, слайдер, приборная панель и т. Д., чтобы обогатить дизайн интерфейса. Кроме того, функция drag-and-drop гарантирует, что пользователи тратят меньше времени на программирование, что уменьшит 99% их рабочих нагрузок для разработки. С помощью этого WYSIWYG редактора, проектирование GUI является кусок торта.Легко адаптировать Nextion family HMI к существующим проектам. Пользователи просто должны предоставить его UART.

Примечание:

Так как мы оптимизировали оборудование EMC, плата может быть не такой, как раньше.Более подробную информацию см. По этой ссылке: https://cdn.nextion.tech/wp-content/uploads/2020/08/NX4832K035-EMC-Certificate-Report.pdf

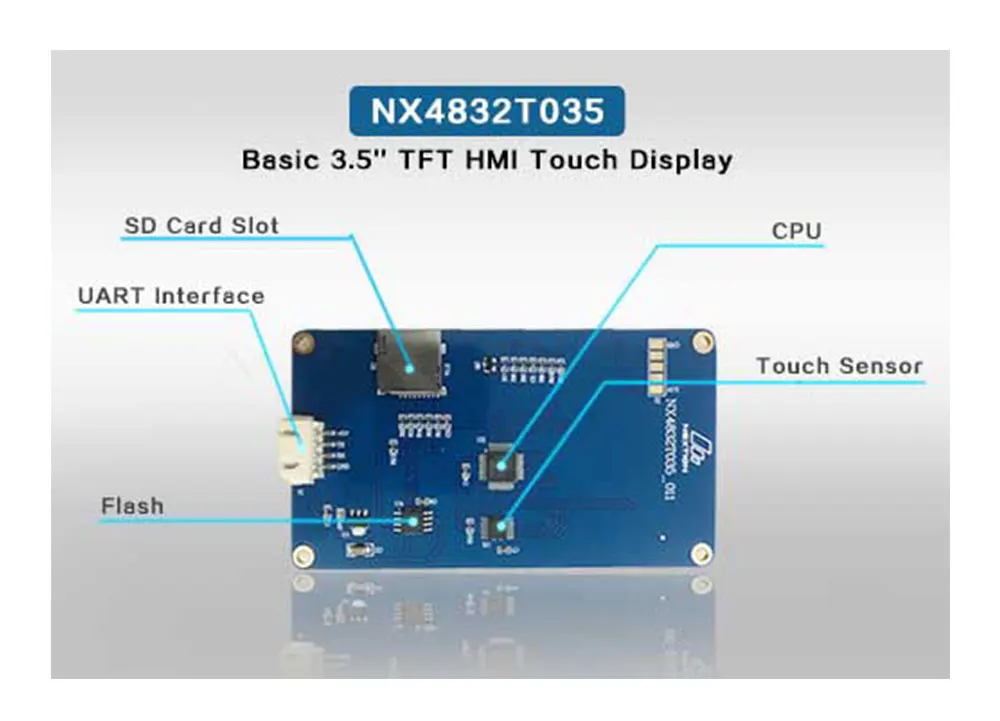

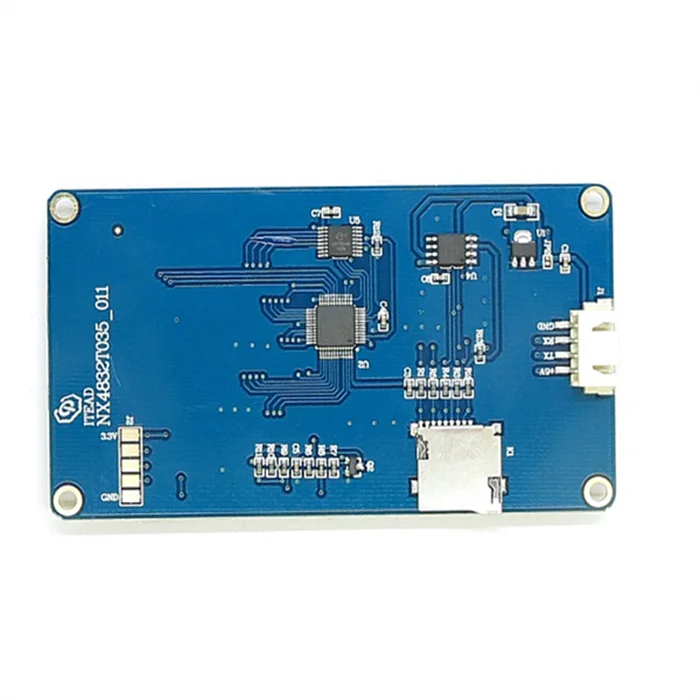

Особенности для Nextion NX4832T035

-- Разрешение 480x320-- RGB 65K истинные цвета жизни-- TFT экран со встроенной резистивной сенсорной панелью-- 4 pin TTL последовательный интерфейс-16M флэш-память для пользовательского кода приложения и данных-- Встроенный слот для карт micro-SD для обновления прошивки-Визуальная площадь: 73,44 мм (Д) × 48,96 мм (Ш)-Регулируемая яркость: 0 ~ 180 нит, интервал регулировки составляет 1%-- 5V500mA DC рекомендуемый источник питания-- 5V14 5mA Потребляемая мощность

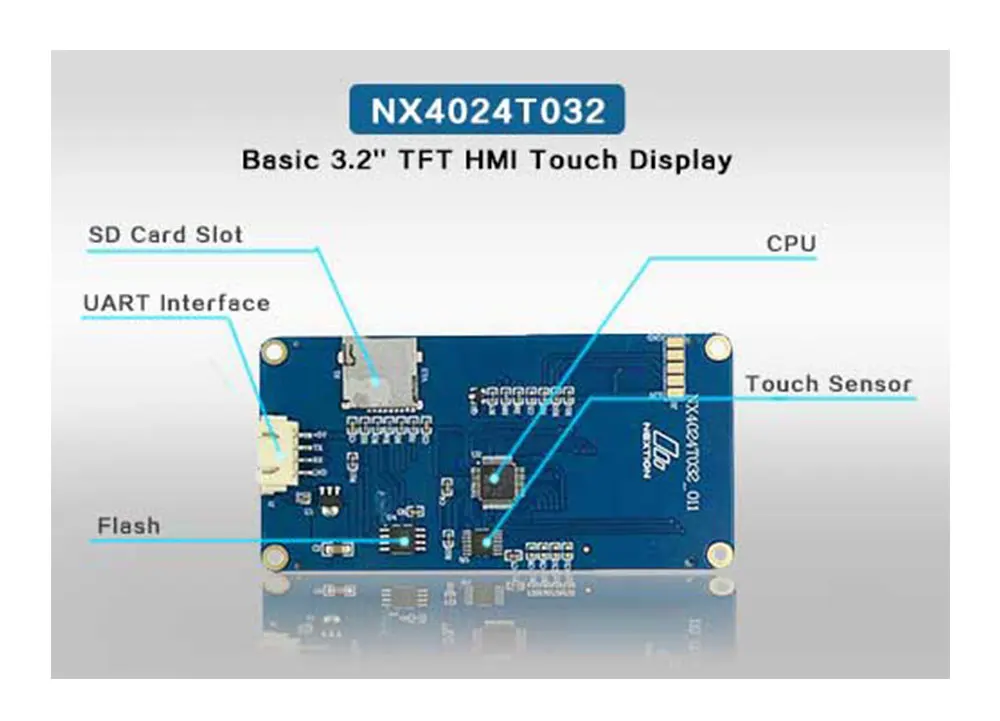

Особенности для Nextion NX4024T032

-- Разрешение 400x240-- RGB 65K истинные цвета жизни-- На тонкопленочных транзисторах на тонкоплёночных транзисторах Экран со встроенным модулем 4-проводной резистивный сенсорный экран Панель-- Простой 4-контактный интерфейс к любому TTL серийный хост-4M флэш-память для пользовательского кода приложения и данных-- На плате micro-SD карта для обновления прошивки-Визуальная площадь: 69,60 мм (Д) × 41,76 мм (Ш)-Регулируемая яркость: 0 ~ 230 нит, интервал регулировки составляет 1%-- 5V85mA мощность

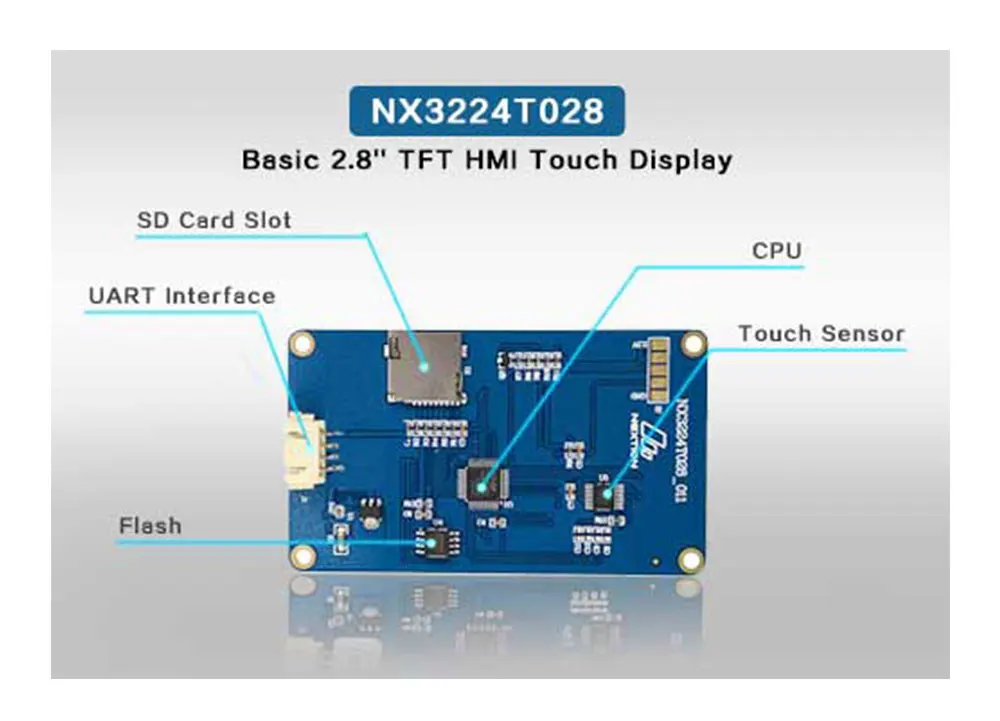

Особенности для Nextion NX3224T028

-- Разрешение 320x240-- RGB 65K истинные цвета жизни-- TFT экран со встроенной резистивной сенсорной панелью-- 4 pin TTL последовательный интерфейс-4M флэш-память для пользовательского кода приложения и данных-- Встроенный слот для карт micro-SD для обновления прошивки-Визуальная площадь: 57,6 мм (Д) × 43,2 мм (Ш)-Регулируемая яркость: 0 ~ 180 нит, интервал регулировки составляет 1%-- 5V6 5mA Потребляемая мощность-Совместимость с Raspberry Pi A +, B +, Pi 2, Pi 3, Arduino.

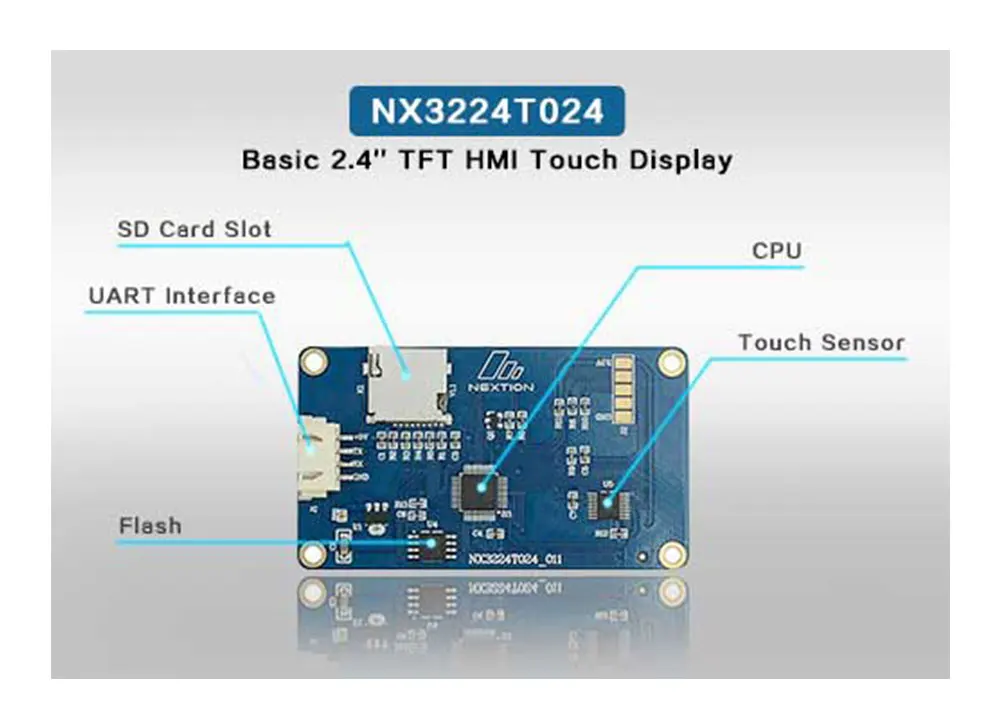

Особенности для Nextion NX3224T024

-- Разрешение 320x240-Совместимость с Raspberry Pi A +, B + и Raspberry Pi 2-- RGB 65K истинные цвета жизни-- На тонкопленочных транзисторах на тонкоплёночных транзисторах Экран со встроенным модулем 4-проводной резистивный сенсорный экран Панель-- Простой 4-контактный интерфейс к любому TTL серийный хост-4M флэш-память для пользовательского кода приложения и данных-- На плате micro-SD карта для обновления прошивки-Визуальная площадь: 36,72 мм (Д) × 48,96 мм (Ш)-Регулируемая яркость: 0 ~ 180 нит, интервал регулировки составляет 1%-- 5V9 0mA Потребляемая мощность-Общее использование для всех проектов Arduino или Raspberry Pi

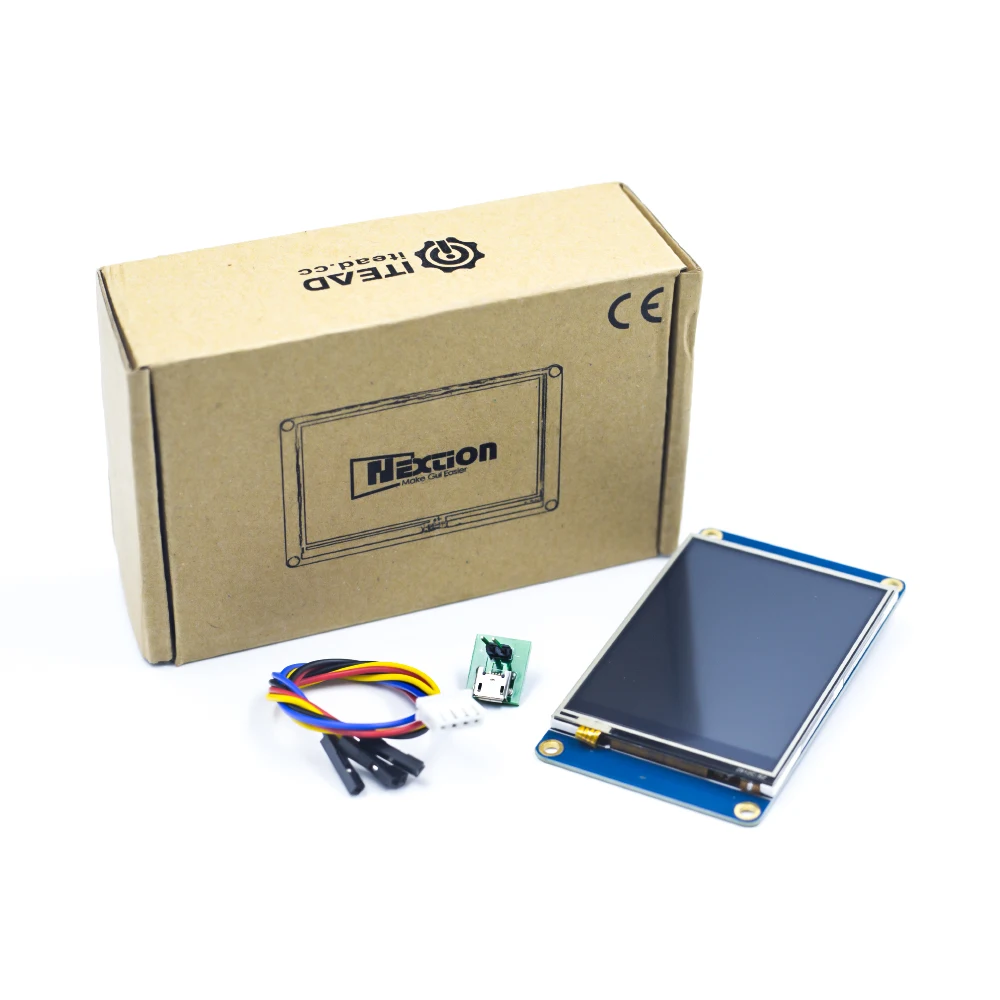

Посылка включает в себя

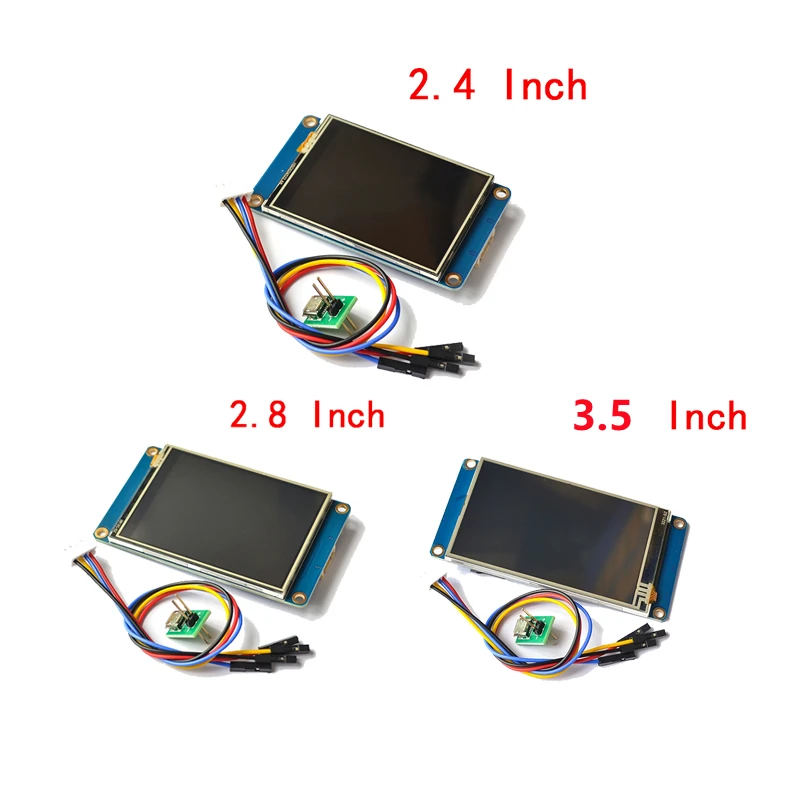

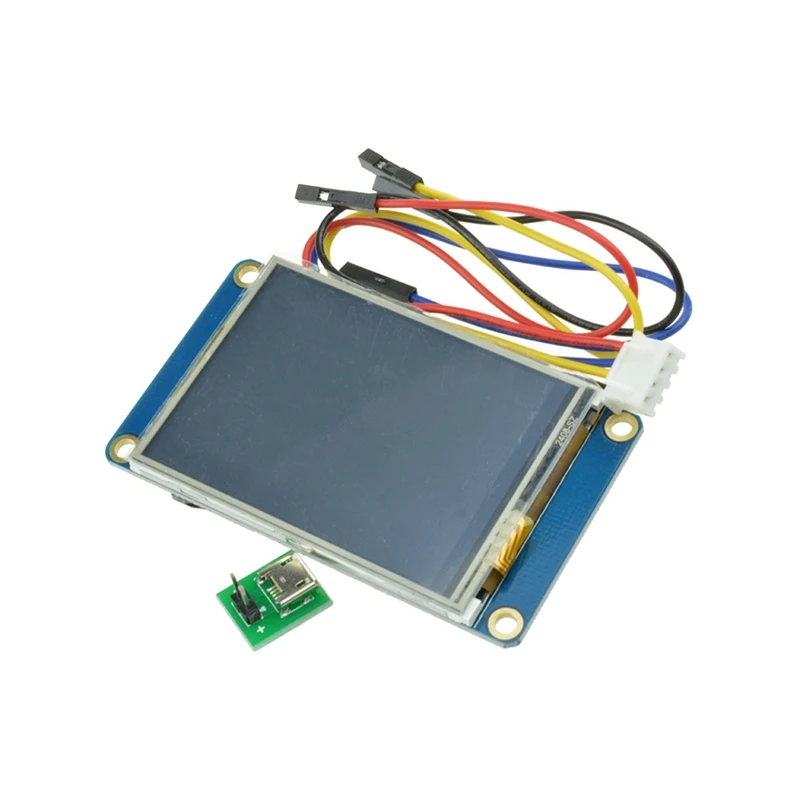

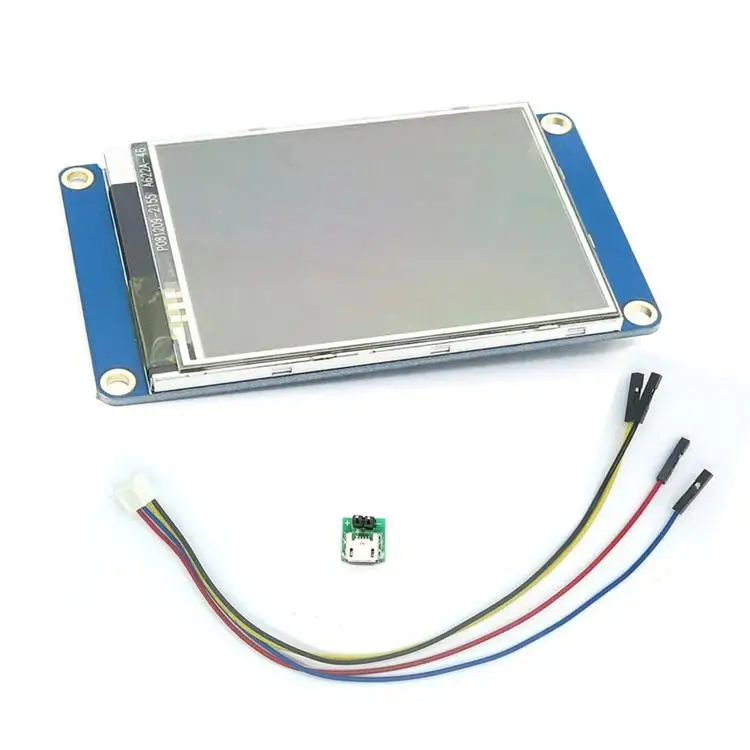

1 × 2,4 "/2,8"/3,2 "/3,5" основной дисплей Nextion1 × испытательная панель источника питания1 × 4-контактный роща кабель
