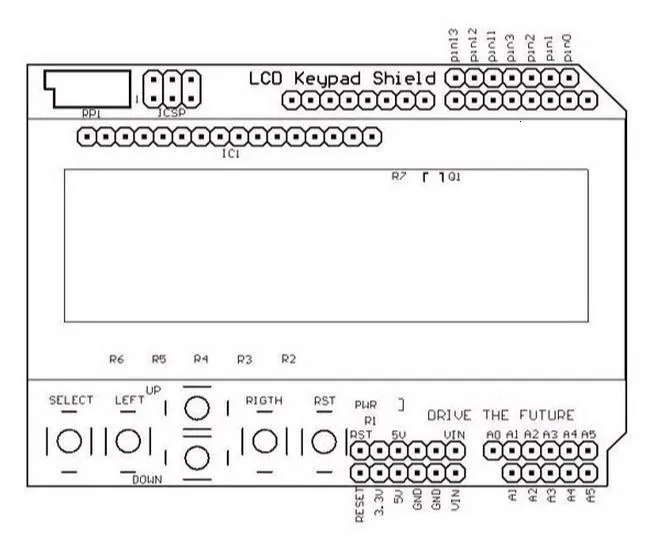

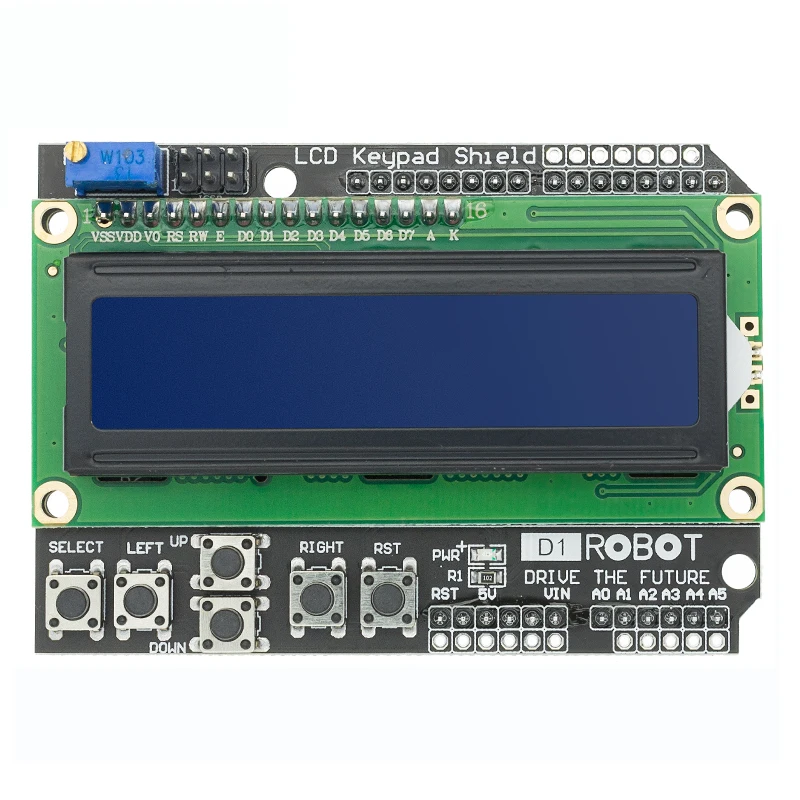

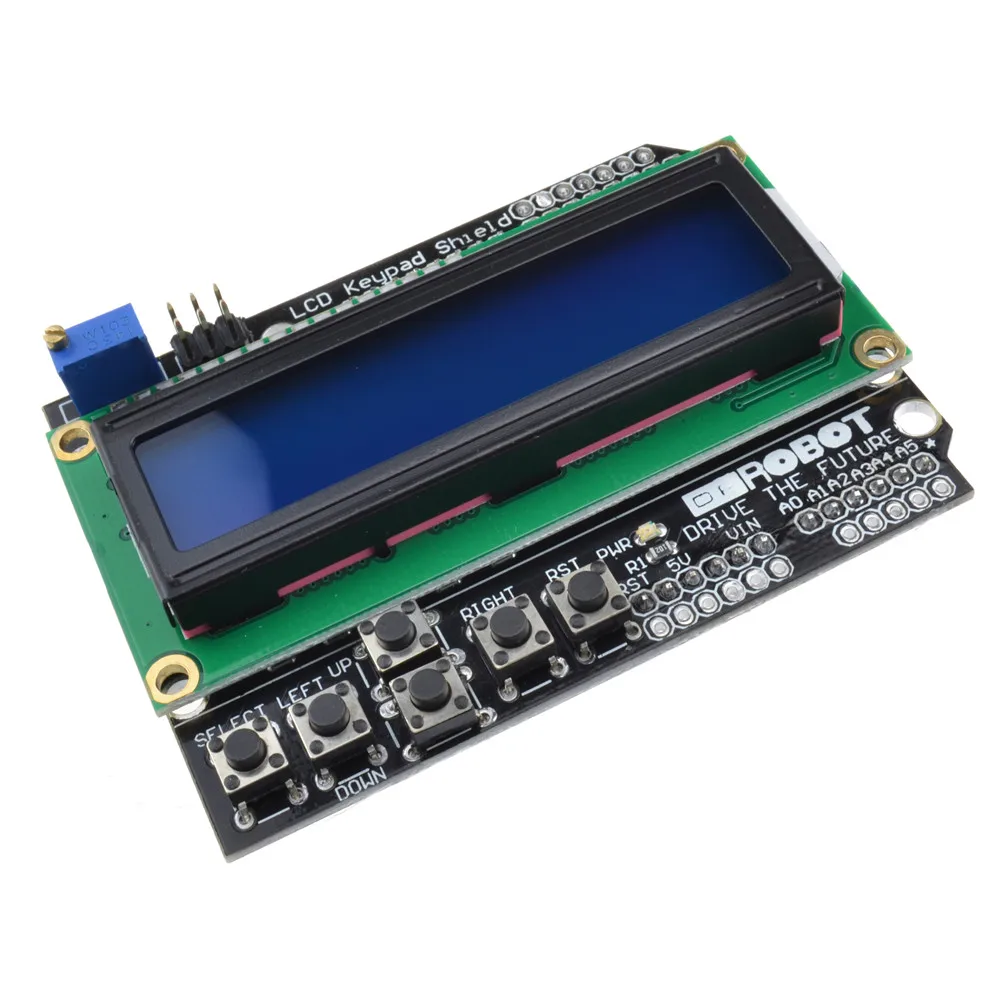

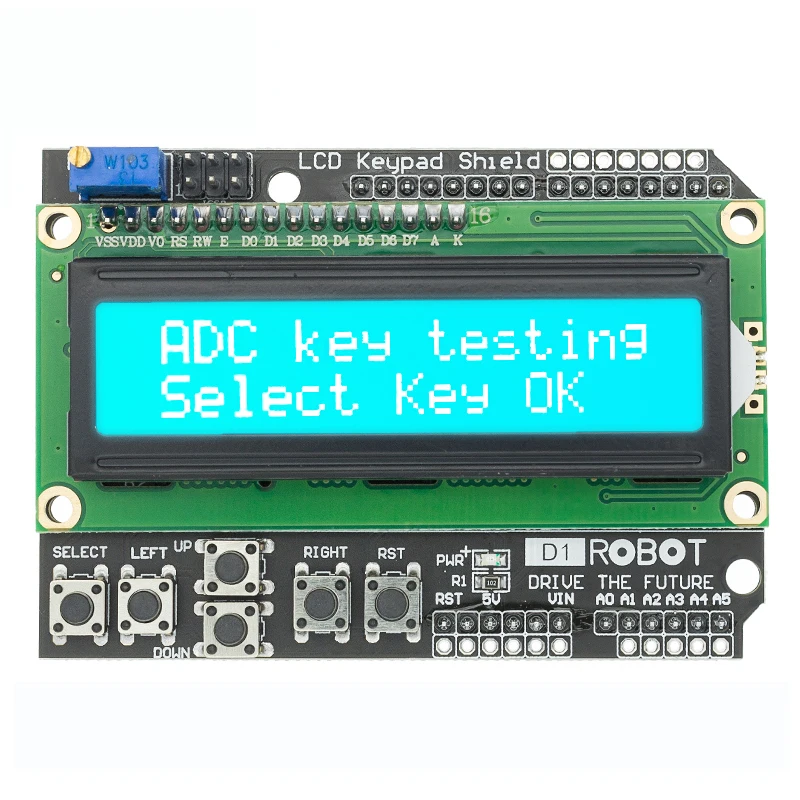

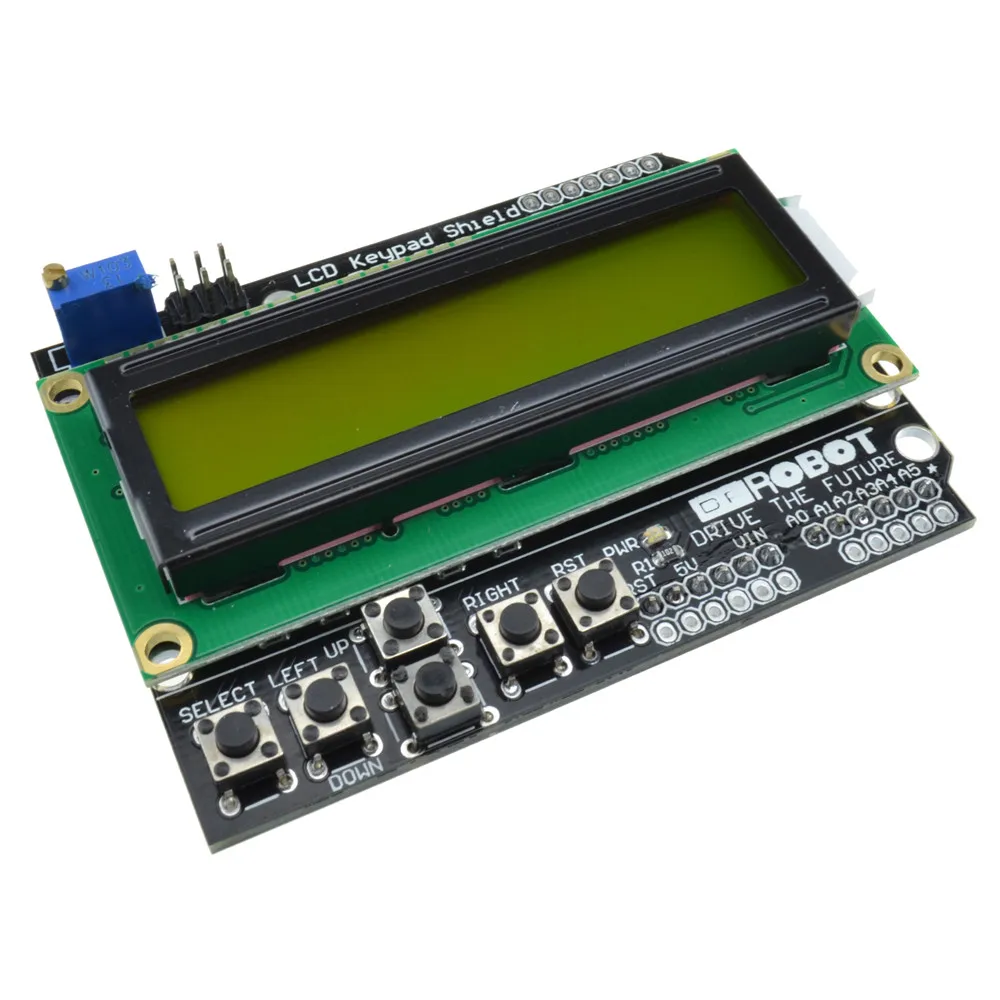

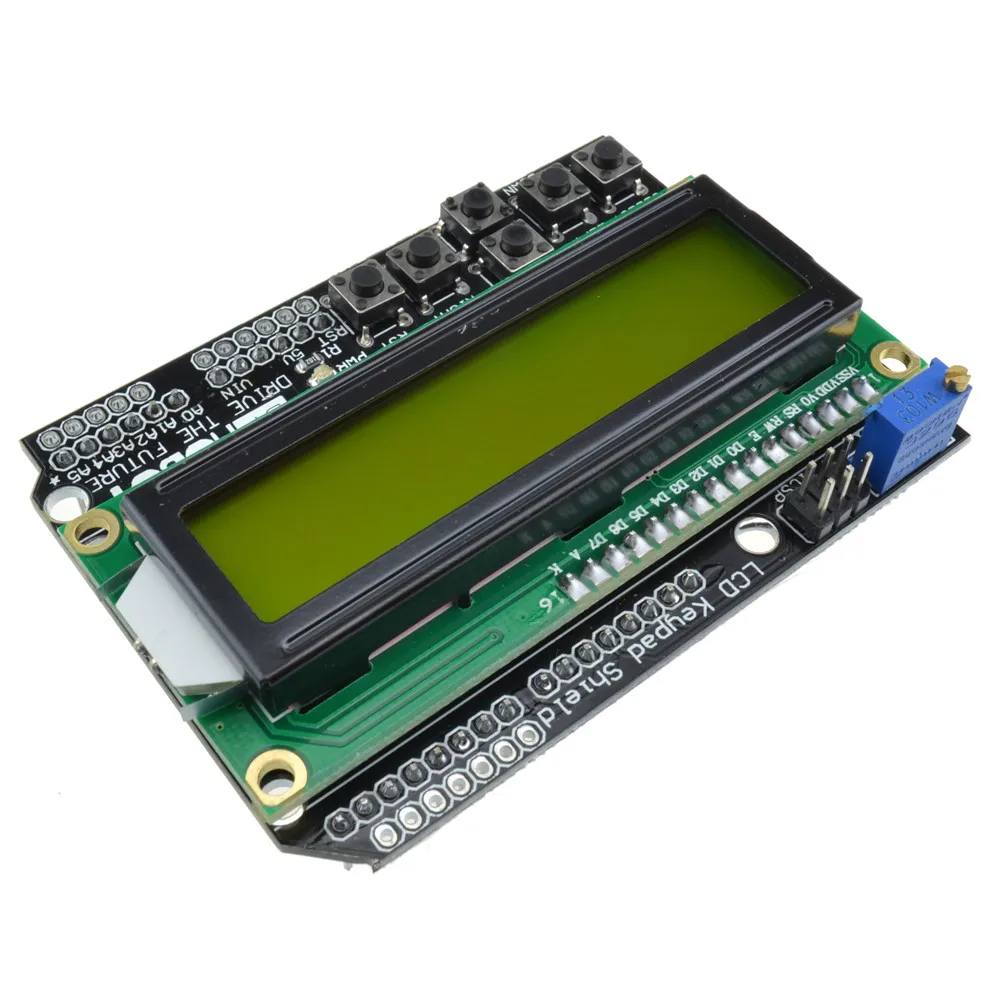

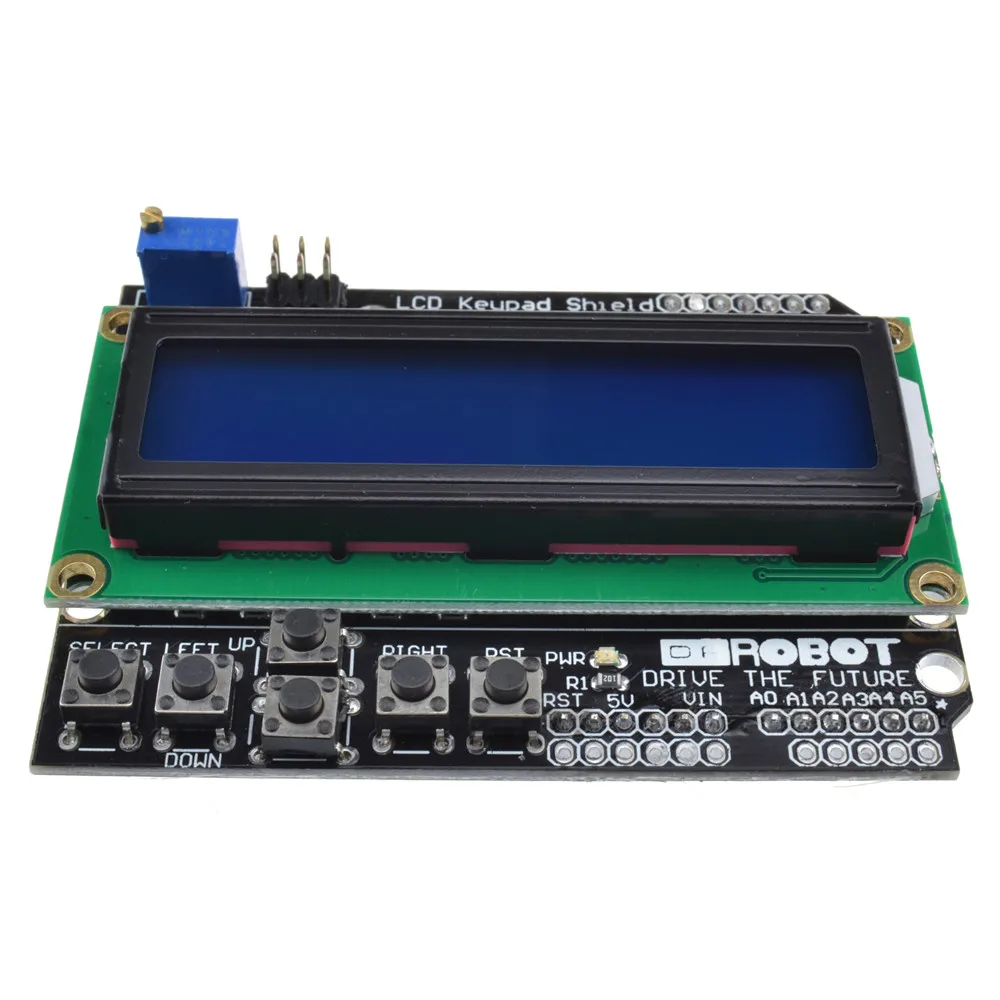

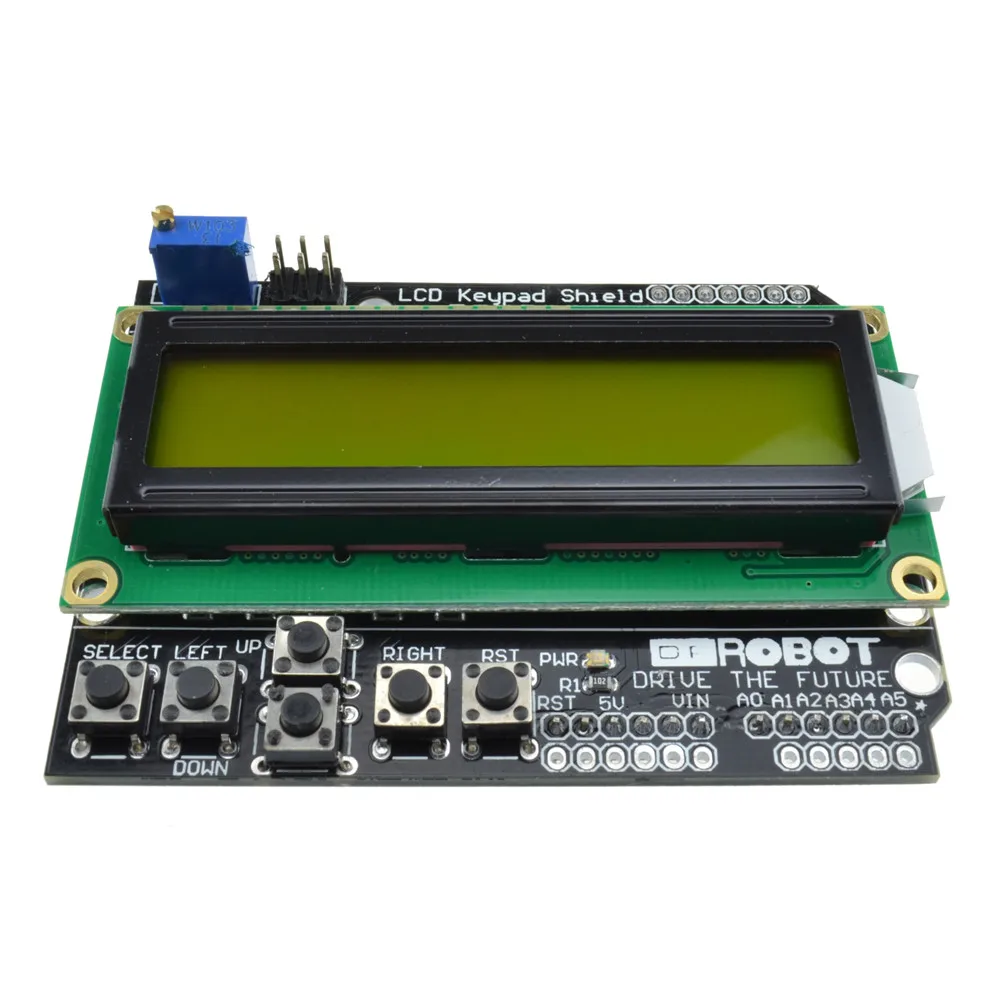

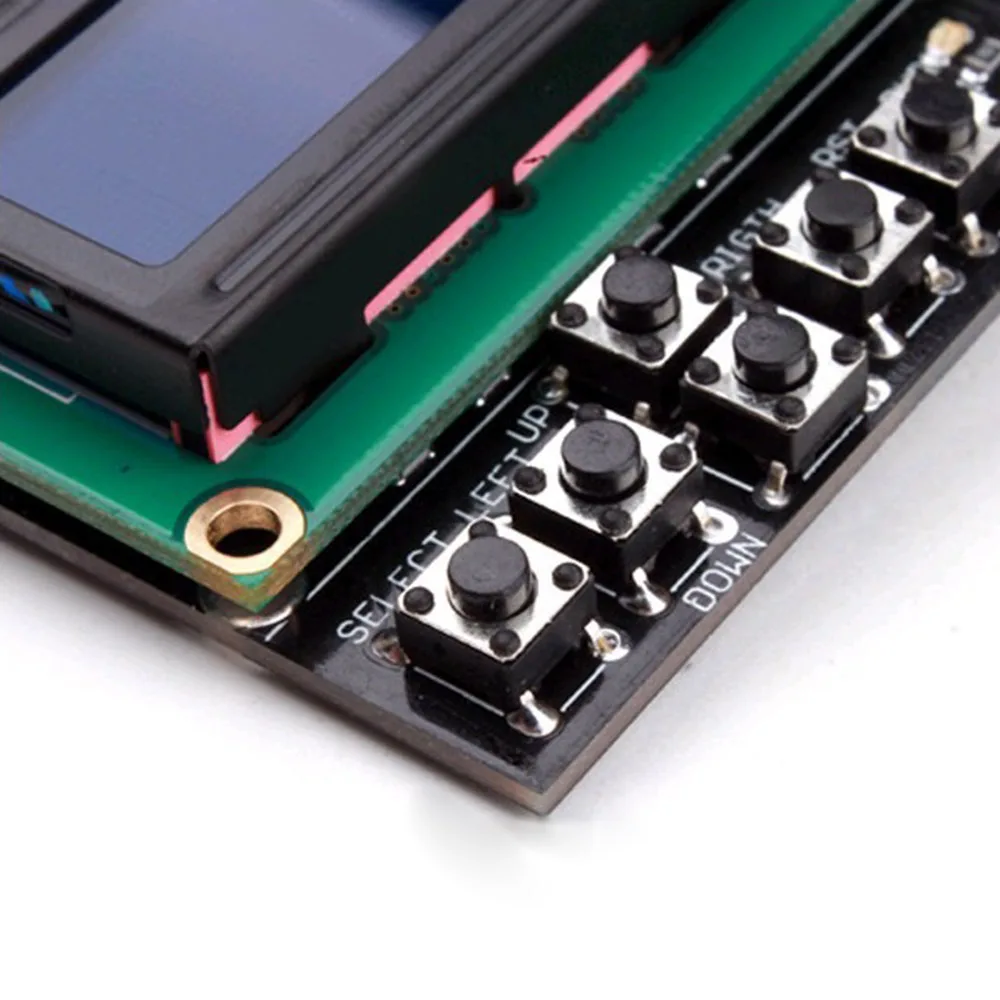

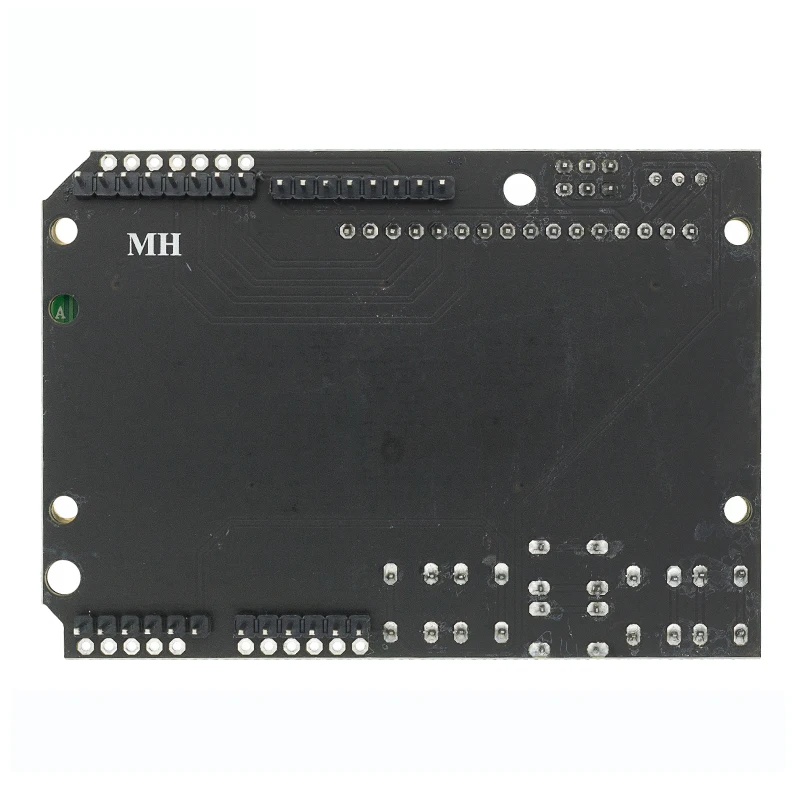

5V LCD клавиатура Щит LCD1602 LCD 1602 Модуль дисплей желтый синий экран для Arduino
1602LCD Основные технические параметры:1. Емкость Дисплея: 16 × 2 символов
2. Рабочее напряжение чипа: 4,5-5,5 В
3. Рабочий ток: 2,0 мА (5,0 в)
4. Модуль лучшее Рабочее напряжение: 5,0 в
5. Размер символов: 2,95 × 4,35 (Ш × В) мм
Pin-определения:
1 VSS мощность заземления 9 D2 данные
2 VDD Power положительный 10 D3 данные
3 VL жидкокристаллический дисплей смещение 11 D4 данных
4 RS данные/команда Выберите 12 D5 данные
5 R / W выбирает 13 D6 данных
6 E Включение сигнала 14 D7 данных
7 D0 Data 15 BLA подсветка положительная
8 D1 Data 16 BLK подсветка отрицательная
1 фут: VSS для наземной мощности.
2 фута: подключен блок питания VDD 5V.
3 фута: VL для ЖК-контрастной регулировки, затем источник питания является самым слабым контрастом, Заземление контраст
Максимум, высокая контрастность будет производить «ghosting», может использоваться при потенциометре 10K для регулировки контрастности.
4 фута: RS для выбора регистра выберите высокий регистр данных, низкий, когда инструкция выбирает регистр.
5 футов: R / W для чтения и записи сигнальных линий, высокий при операции чтения, низкий при операции записи. В тех случаях, когда RS
И R / W вместе для низкого уровня может быть записан на инструкции или дисплей адрес, когда RS низкий, когда R / W высокий
Может читать сигнал занятого, когда RS высокий уровень R / W Низкий уровень может записывать данные.
6 футов: Электронная сторона включена, когда уровень е прыгает от высокого до низкого, ЖК-модуль для выполнения команды.
7 до 14 футов: D0 ~ D7 для 8-разрядный двунаправленный жилам провода.
15 футов: Катод подсветки.
16 футов: подсветка Отрицательная.
1602LCD в инструкции по уходу за изделием1602 внутренний контроллер ЖК-модуля в общей сложности 11 инструкций по контролю, как показано в таблице ниже:
Нет. Инструкция RS R / W D7 D6 D5 D4 D3 D2 D1 D0
1 прозрачный экран 0 0 0 0 0 0 0 0 0-1 шт.
2 курсора возврата 0 0 0 0 0 0 0 0 1 *
Комплект из 3 предметов: режим входного сигнала 0 0 0 0 0 0 0 1 I / D S
4 дисплей Вкл/управления вкл./выкл 0 0 0 0 0 0 1/D/C/B
5 курсор или символ сдвига 0 0 0 0 1 S / C R / L *
6 набор функций 0 0 0 0 1 дл Н Ф *
7 набор поколение символов адрес памяти 0 0 0 1 поколение символов адрес памяти
8 набор данных адрес памяти 0 0 1 Отображение данных адрес памяти
9 чтение занятого флага или адрес 0 1 BF адрес счетчика
10 запись в CGRAM или DDRAM) 1 0 данных для записи
11 Считывание данных из CGRAM или DDRAM 1 1 Считывание данных
1602 ЖК-модуль операции чтения и записи, экран и операции курсора запрограммированы через инструкции для достижения. (Примечание: 1 высокий, 0 низкий)
Инструкция 1: четкий дисплей, код инструкции 01H, сброс курсора на адрес 00H.
Команда 2: курсор сбрасывается и курсор возвращается к адресу 00H.
Инструкция 3: Настройка режима курсора и отображения I / D: направление движения курсора, высокий уровень переключения вправо, низкий уровень перемещения влево S:
Весь текст на экране перемещается влево или вправо. Высокий уровень означает активный, низкий уровень является неправильным.
Команда 4: управление переключателем дисплея. D: контроль общего отображения и выключения, указанный высокооткрытый дисплей, низкая мощность
Плоский дисплей выключен дисплей C: включение и выключение курсора управления, высокий означает, что есть курсор, низкий уровень, что нет курсора B: управление
Мигает ли курсор, мигает высокий уровень, не мигает низкий уровень.
Инструкция 5: курсор или сдвиг дисплея S / C: перемещает отображаемый текст на высоком уровне и перемещает курсор на низком уровне.
Инструкция 6: Функция настройки команда DL: 4-бит на высоком уровне, 8-битная шина при низком уровне N: низкое энергопотребление
Обычно однострочный дисплей, высокоуровневый двухстрочный дисплей F: низкоуровневый дисплей 5x7 матричных символов, высокоуровневый дисплей
5x10 матричных символов.
Команда 7: Настройка адреса RAM генератора символов.
Инструкция 8: Настройка адреса DDRAM.
Инструкция 9: чтение сигнала занятого и курсора адрес BF: занятый флаг, высокий уровень означает занятый, тогда модуль не может подключиться
Команды или полученные данные, если низкий уровень, который не занят.
Команда 10: запись данных.
Команда 11: Считывание данных.
Совместим с таблицей синхронизации микросхем HD44780 следующим образом:
Считывание состояния вход RS = L, R / W = H, E = H выход D0-D7 = состояние слова
Ввод команды RS = L, R / W = L, D0-D7 = код инструкции, E = высокий импульсный выход нет
Считывание входных данных RS = H, R / W = H, E = H выходной D0-D7 = данные
Запись входных данных RS = H, R / W = L, D0-D7 = данные, E = высокий импульсный выход нет
1602LCD общая Инициализация (сброс) процесс:Задержка 15 г-жа
Запись команды 38H (не обнаруживать сигнал занятого времени)
Задержка 5 мс
Запись команды 38H (не обнаруживать сигнал занятого времени)
Задержка 5 мс
Запись команды 38H (не обнаруживать сигнал занятого времени)
После каждой команды записи операции чтения/записи данных должны обнаруживать сигнал занятого времени
Команда записи 38H: Отображает настройки режима
Запись команды 08H: дисплей выключен
Запись команды 01H: дисплей прозрачный экран
Команда записи 06H: отображает настройку движения курсора
Запись команды 0CH: отображение и настройка курсора
