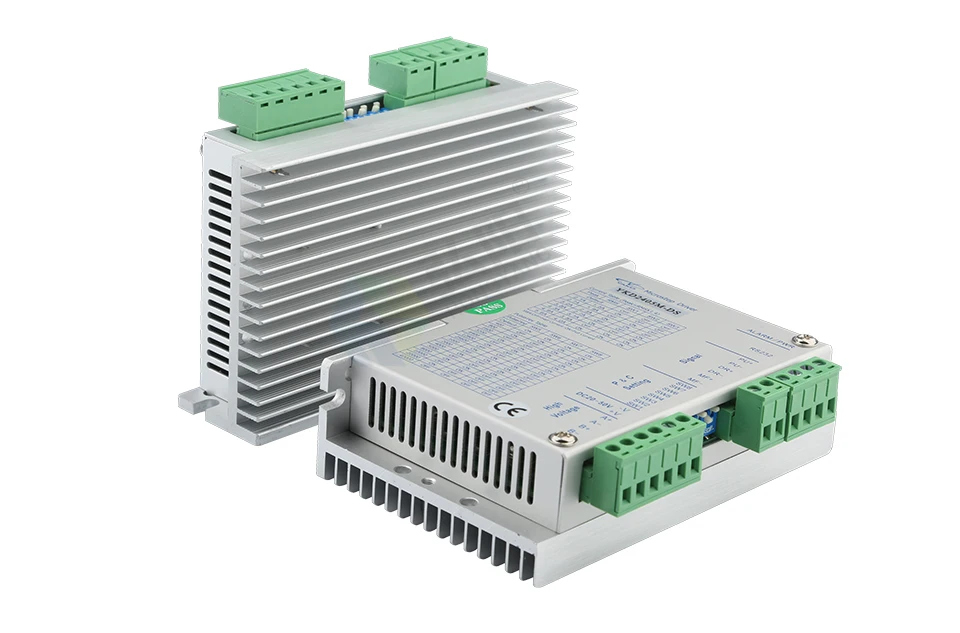

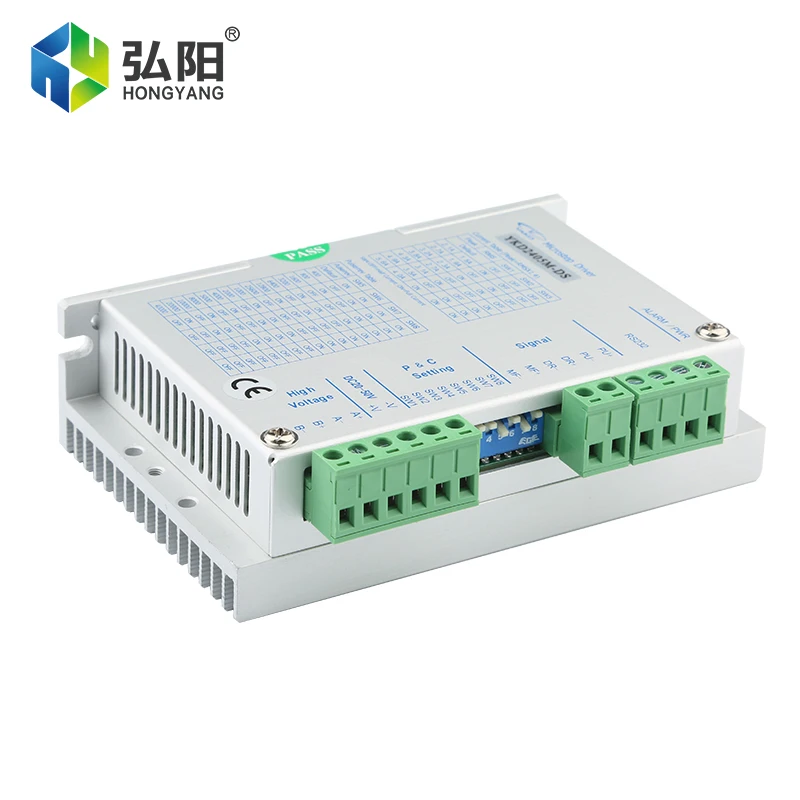

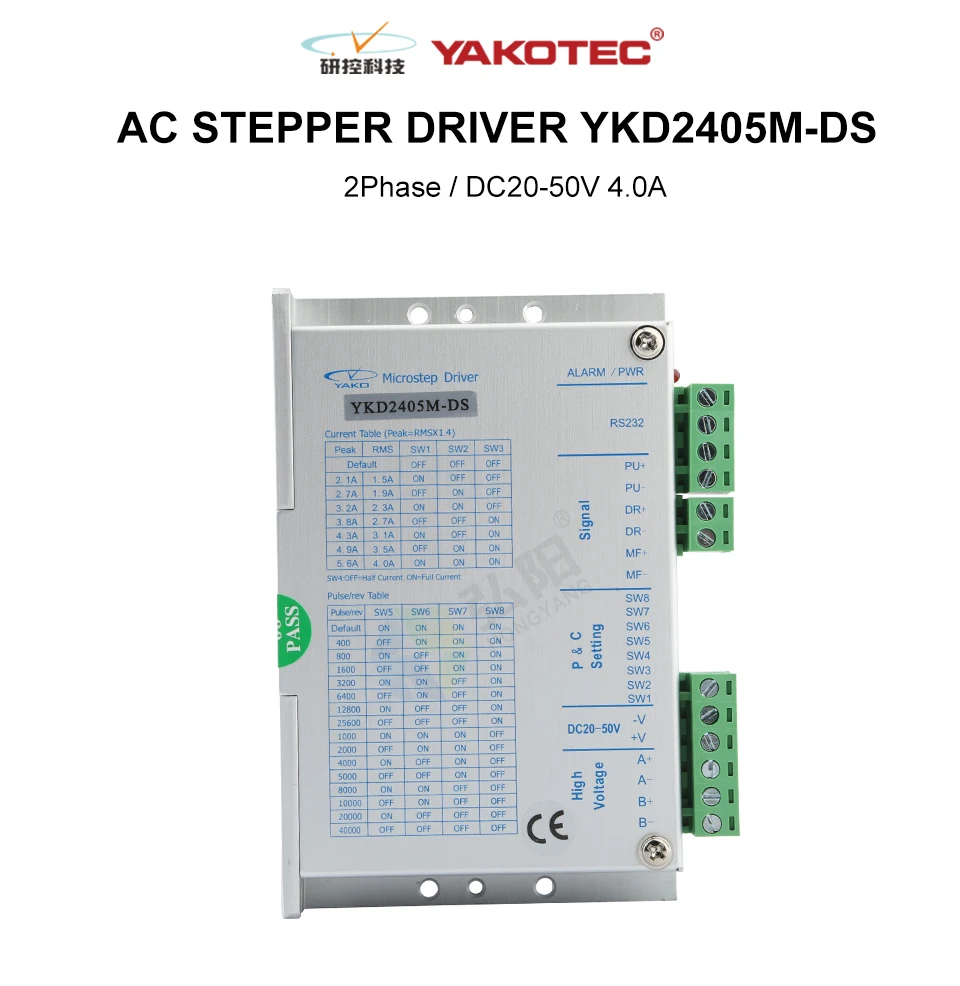

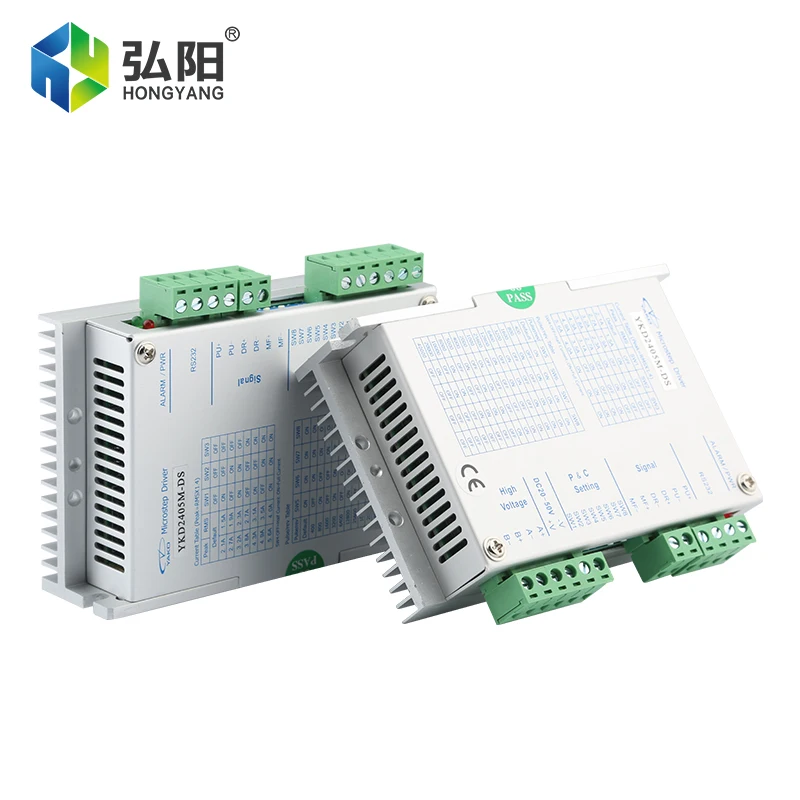

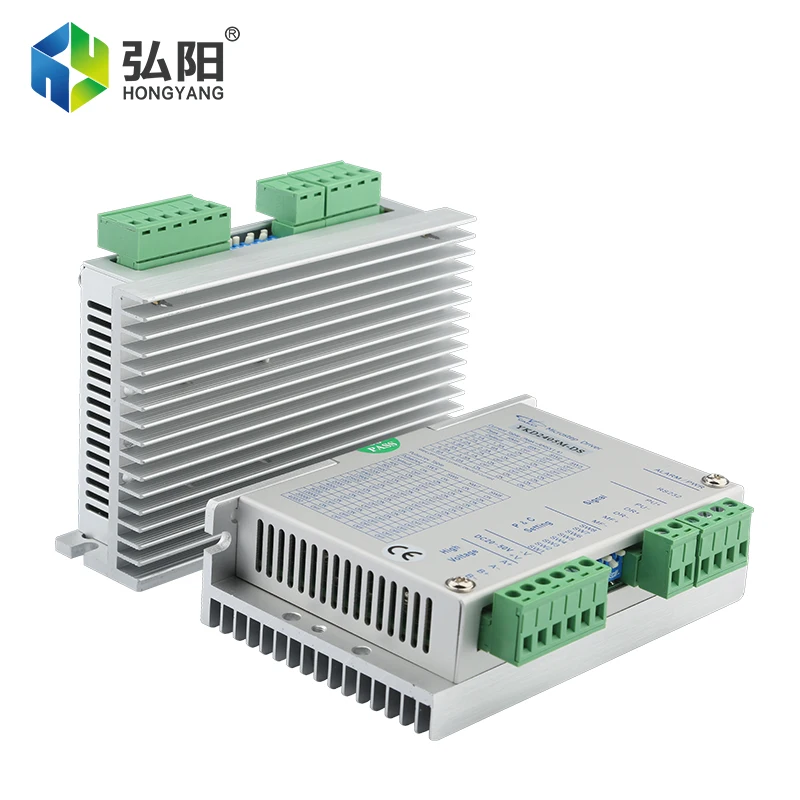

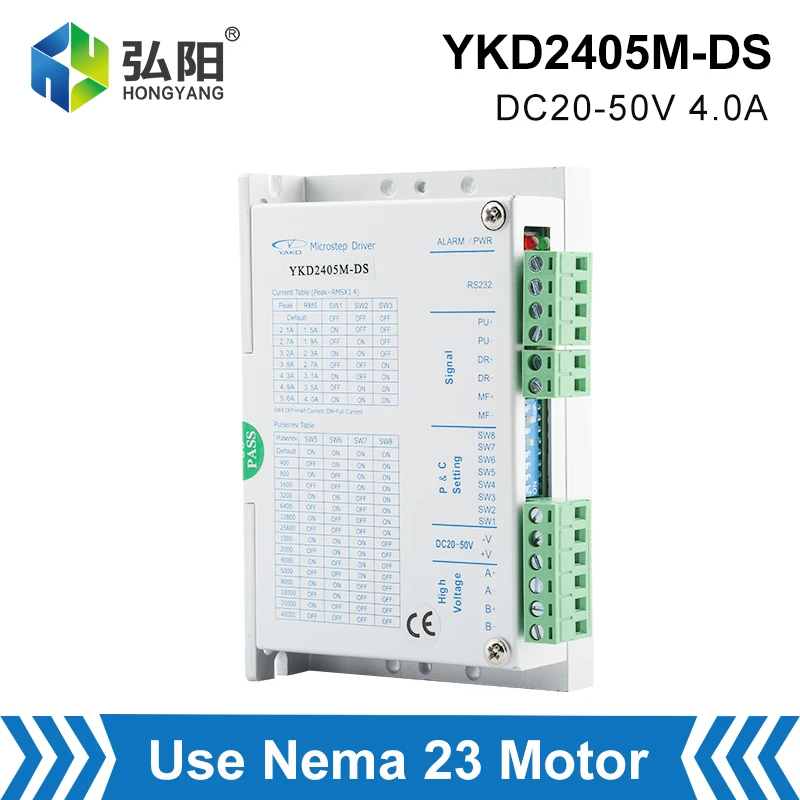

YKD2405M / YKD2408M-это высокопроизводительный цифровой Драйвер шагового двигателя на основе нового поколения 32-бит DSP технология. Напряжение вождения DC20 ~ 50 В/DC20-80V. Выберите питание от одного источника питания. Различные типы двухфазных гибридных шаговых двигателей с переходным током ниже 4,0 А и внешним диаметром 42 мм, 57 мм и 86 мм. В приводе используется принцип сервообразного управления, уникальный дизайн цепи и отличный алгоритм обработки программного обеспечения. Даже при низком делении двигатель может работать плавно на низкой скорости практически без вибрации и шума. Стабильная и точная технология контроля тока значительно уменьшает тепло, генерируемое двигателем; Внешнее 16-скоростное деление постоянного крутящего момента делится на 16 подразделений; оптопара изолирует дифференциальный входной сигнал и имеет сильную способность анти-помех; Он имеет перенапряжение, низковольтное напряжение и защиту от перегрузки по току и другие функции защиты от неисправностей; В низкоскоростных приложениях, Такие как диспенсеры, лазерная гравировка, ее гладкость, низкая вибрация,
32-битный контрольная DSP, низким уровнем шума и отличное вибрации производительность 16 постоянный крутящий момент микро-шаг настройки, максимальная 200 микро-шаги плавное и точное регулирование по току, эффективное снижение нагрева двигателя Максимальная частота импульсного отклика составляет 200 кппс, когда пульс останавливается более 200 мс, Ток двигателя в два раза низкочастотный микрошаговый имеет отличную гладкость оптически изолированный дифференциальный сигнал, сильная способность анти-помех ток привода регулируется ниже 4. Диапазон входного напряжения 0A: DC20 ~ 50 в (YKD2405M) / DC20 ~ 80 (YKD2408M) с перенапряжением, под напряжением и другой защитой от неисправностей небольшого размера, объем 118*76*33 (мммр 3;), Вес 0,3 кг подходит для 42/57/86 мм (NEMA17/23/34) 2-фазный открытых систем разомкнутой цепи шаговые двигатели.
Область применения: в основном используется для лазерной резки, лазерной сварки, лазерной маркировки, винтовых машин, медицинского оборудования, роботов, диспенсеров, электронного оборудования и гравировальных машин
Примечание:

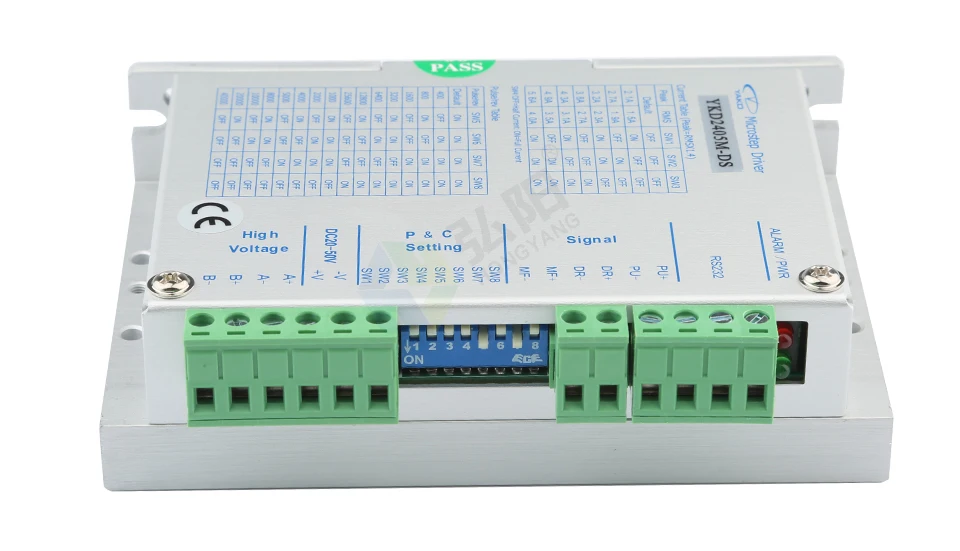

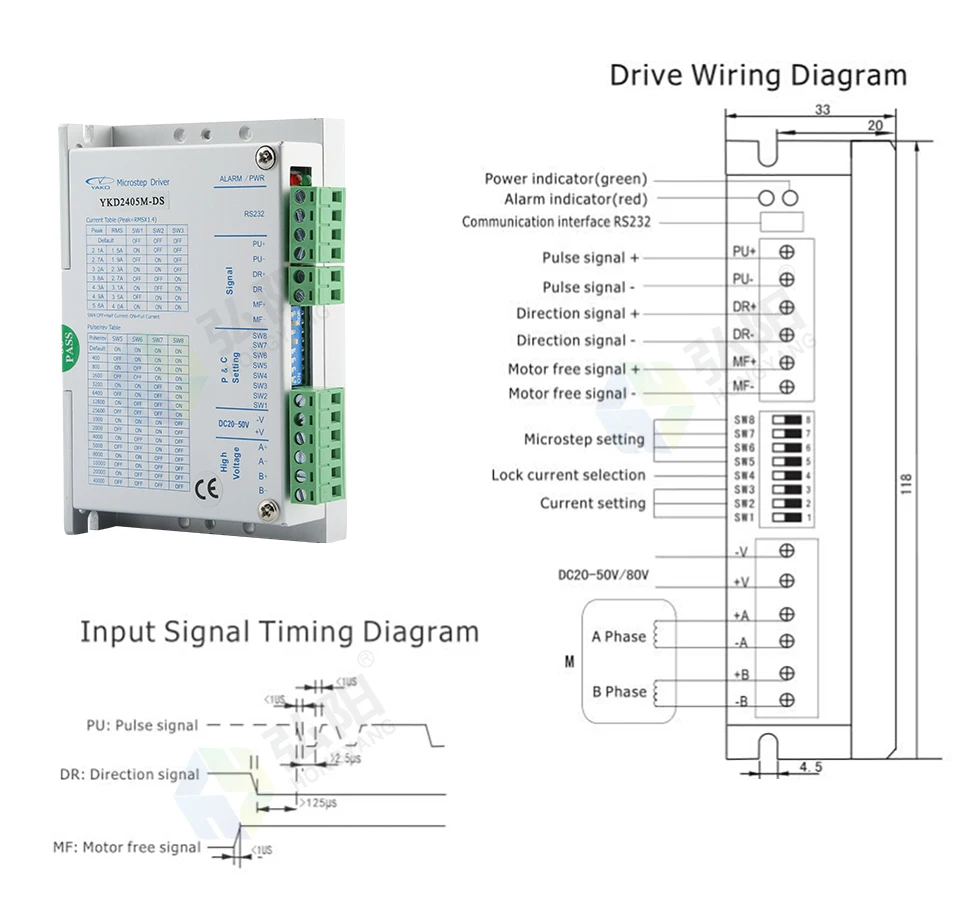

1. Не обращайте вспять источник питания, входное напряжение не должно превышать DC50V/DC80V 2. Уровень входного сигнала управления составляет 5 В. Ограничительный резистор тока должен быть подключен при> 5 В. (Пожалуйста, обратитесь к странице 4 для подключения). 3. Когда светильник тревоги включен, пожалуйста, проверьте после выключения питания :( 1) напряжение источника питания DC50V/DC80V(2) перезагрузите источник питания после устранения неисправностей двигателя и других замыканий. 4. Зеленый PWR индикатор загорается, когда привод включен.

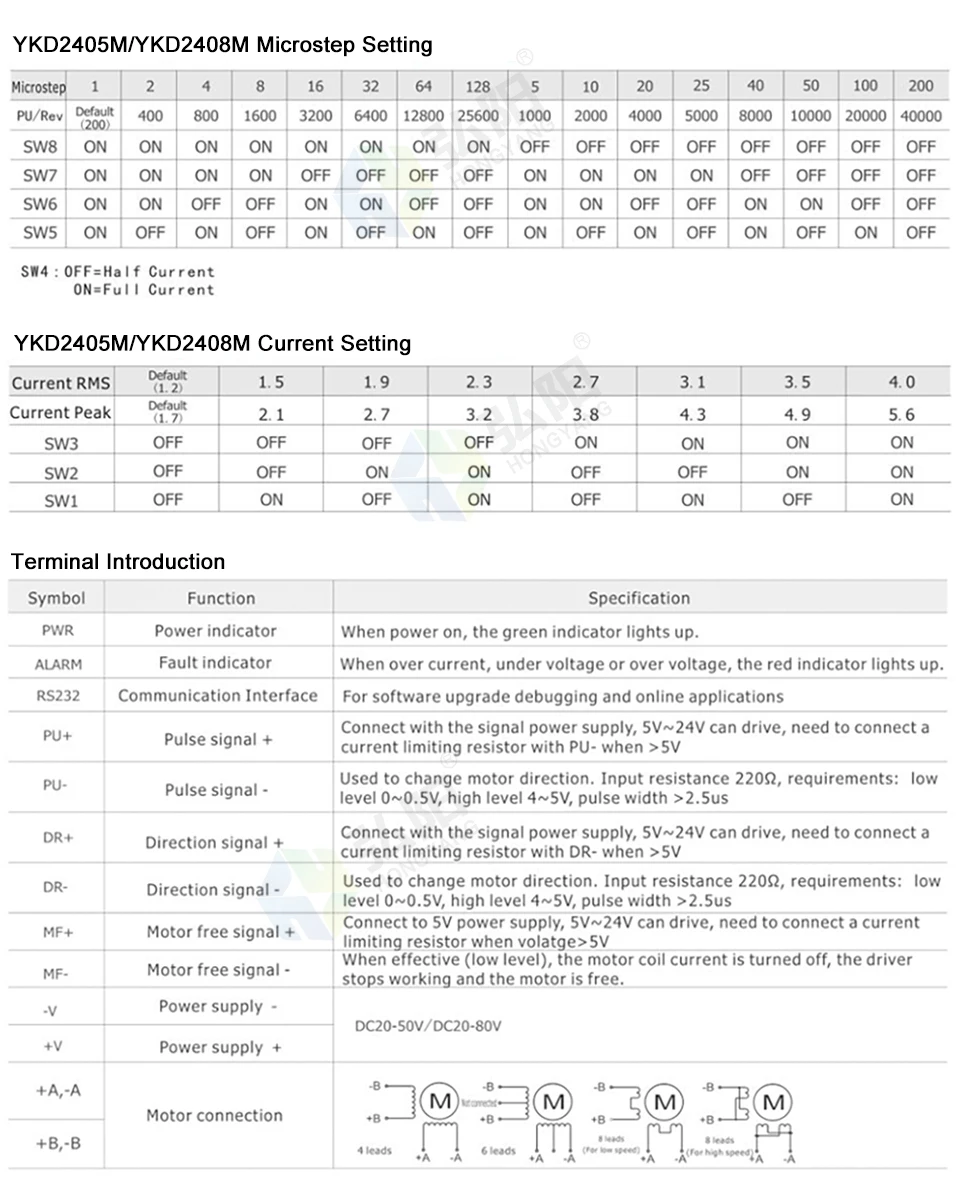

Оснащен 16 уровнями постоянного угла и деления постоянного крутящего момента, до 200 делений
Самая высокая частота импульсного отклика может достигать 20 окпс, когда шаг пульса останавливается более чем 200 мс, ток двигателя уменьшается наполовину
Электрически изолированный дифференциальный входной сигнал, сильная способность анти-помех, эффективное значение тока привода регулируется ниже 4.0A
