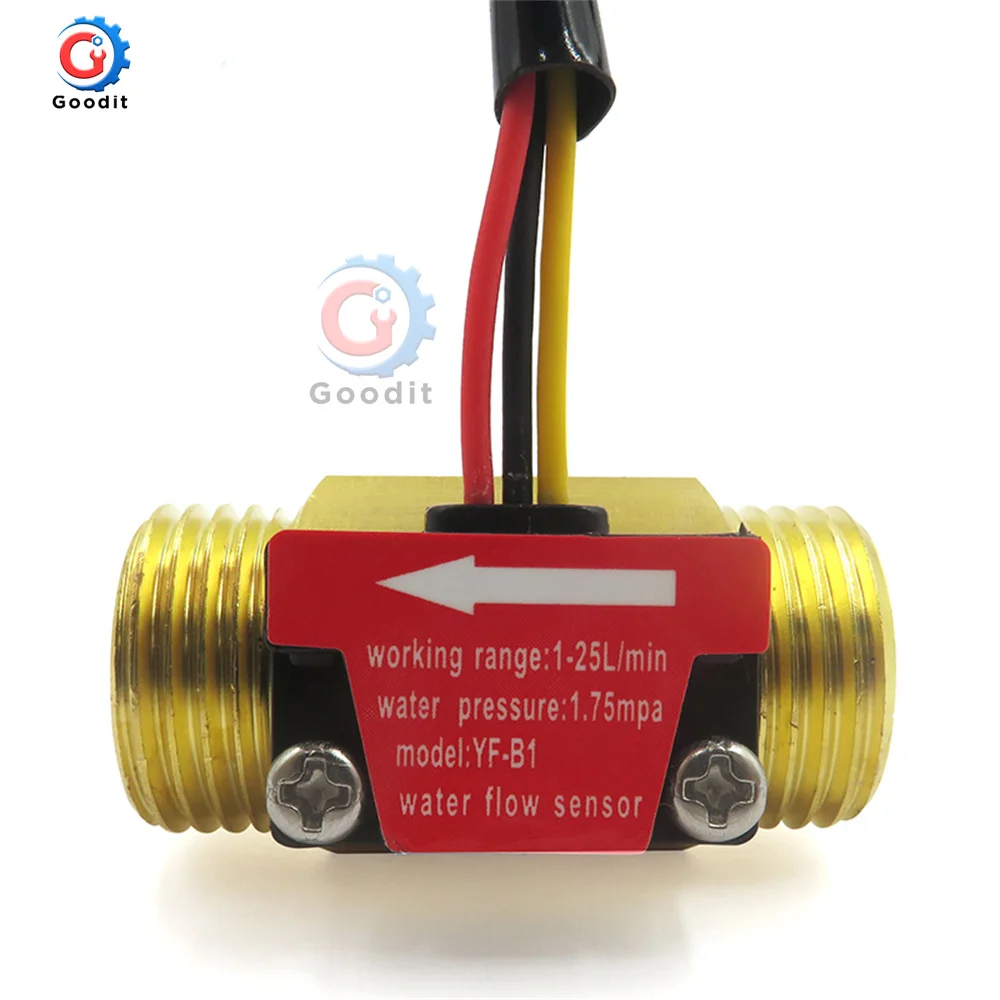

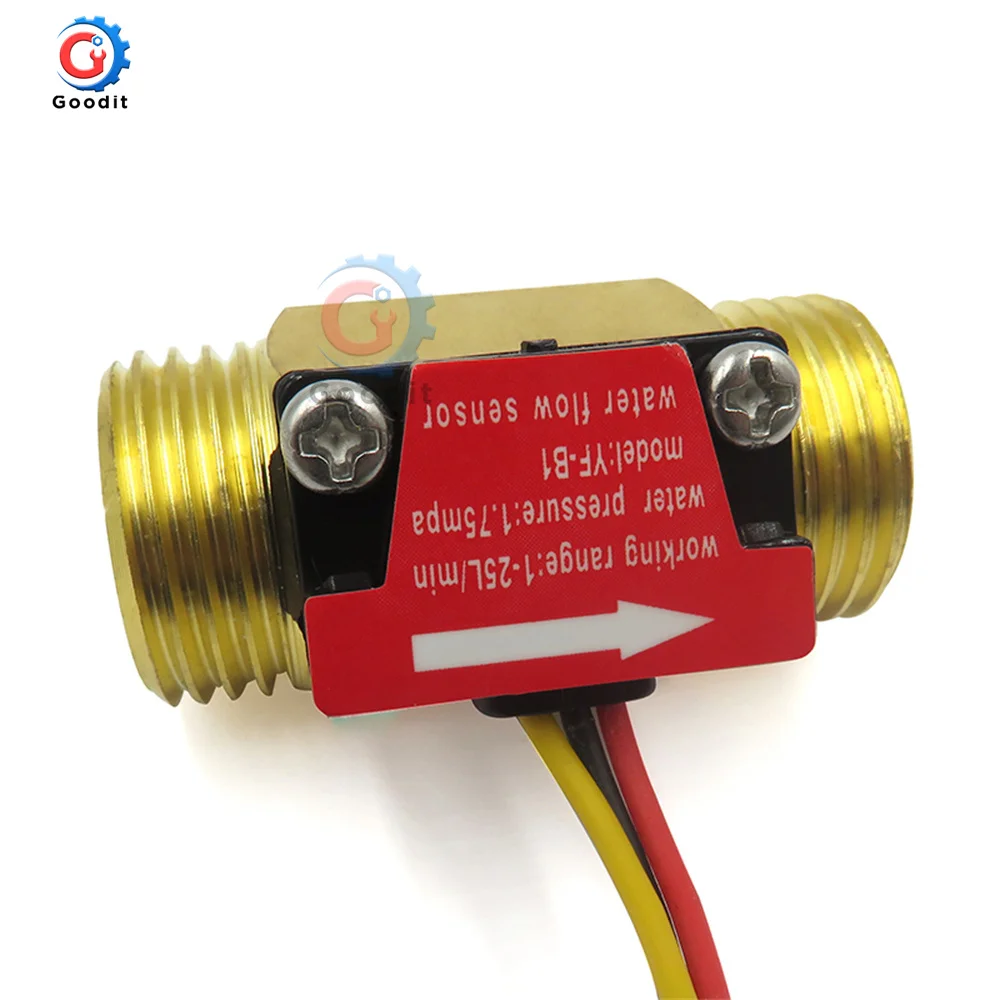

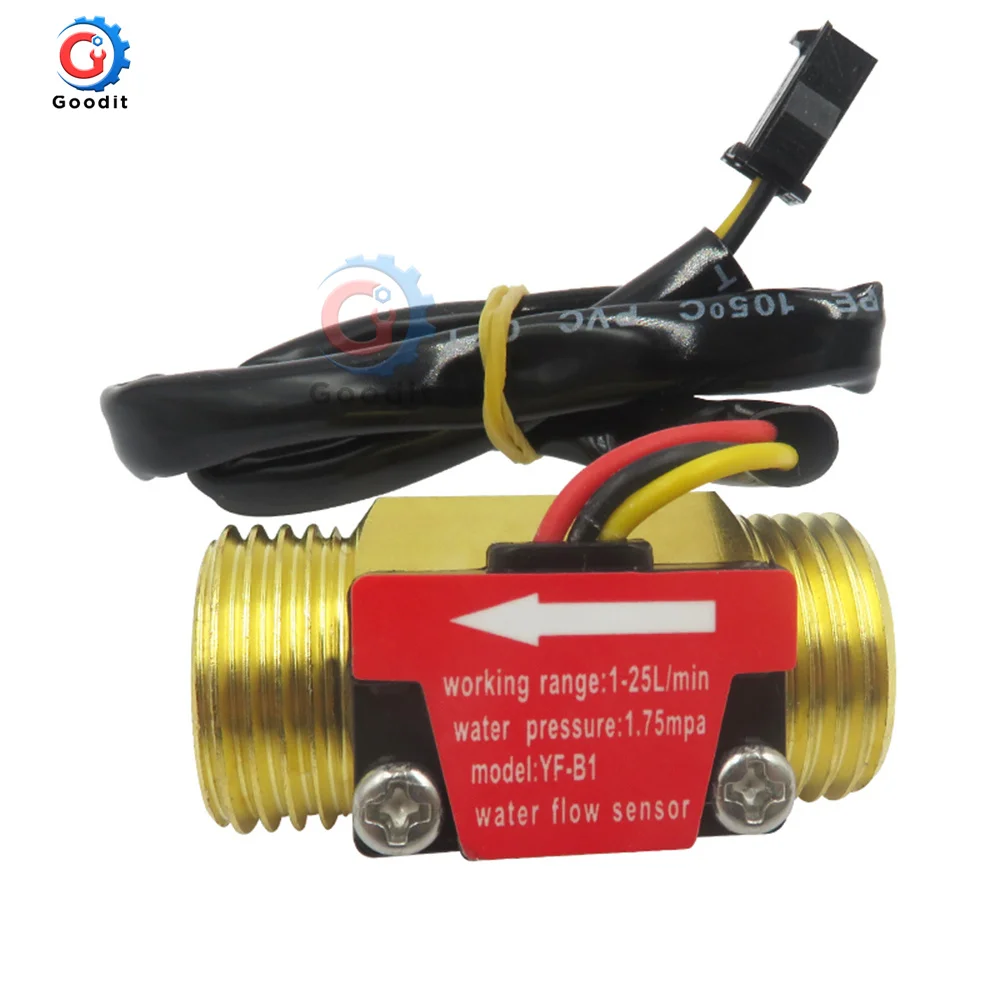

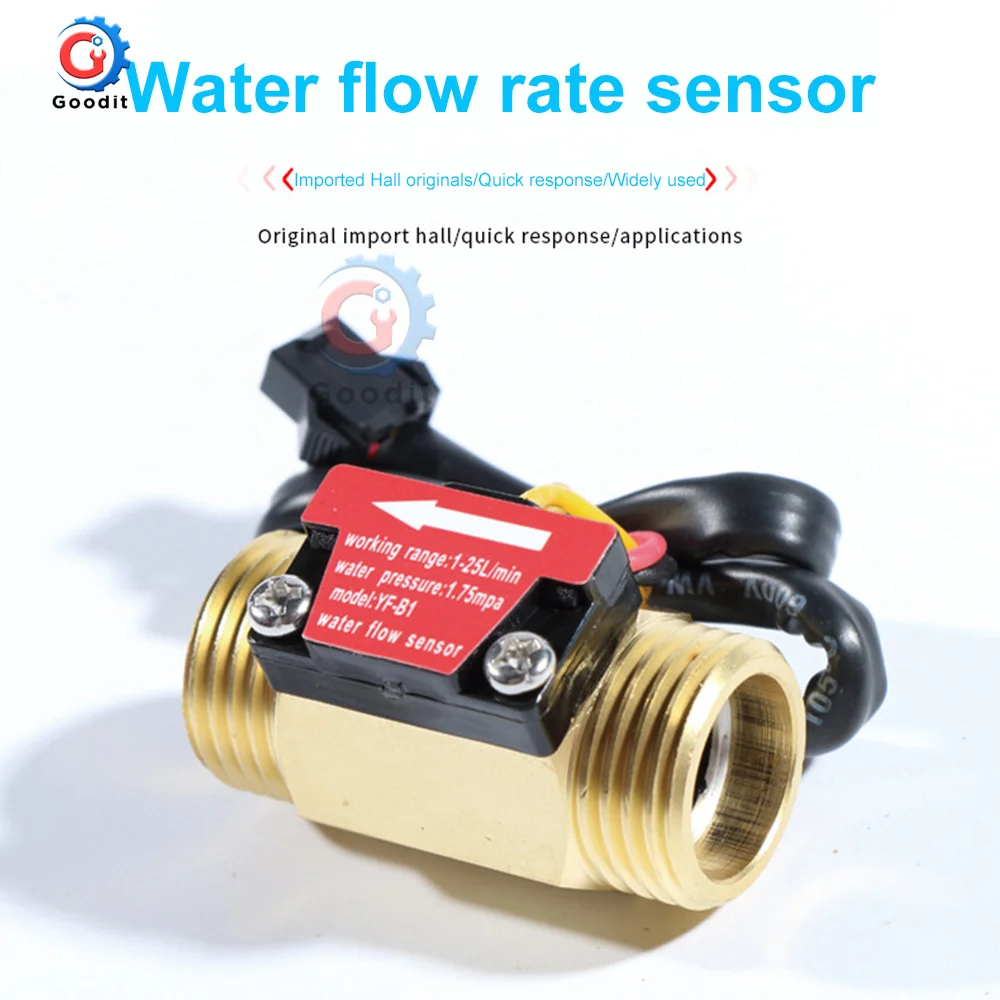

Водяной дизельный латунный DN25 турбина с эффектом Холла G1/2 Датчик расхода воды турбинный расходомер
Описание товара:
1. Этот продукт имеет светильник и удобен в внешнем виде, маленький размер и прост в установке.
2. Рабочее колесо инкрустировано бусинами из нержавеющей стали, которые являются постоянными и износостойкими.
3. Уплотнительное кольцо принимает структуру верхней и нижней силы и никогда не протекает.
4. Элемент Холла импортируется с оригинальной упаковкой и инкапсулируется с помощью клея для предотвращения попадания воды и никогда не стареет.
5. Широкое применение сценариев, широко используется в водонагревателях, питьевых фонтанах, торговых автоматах, кампусе кредитных карт машин
Основные параметры:

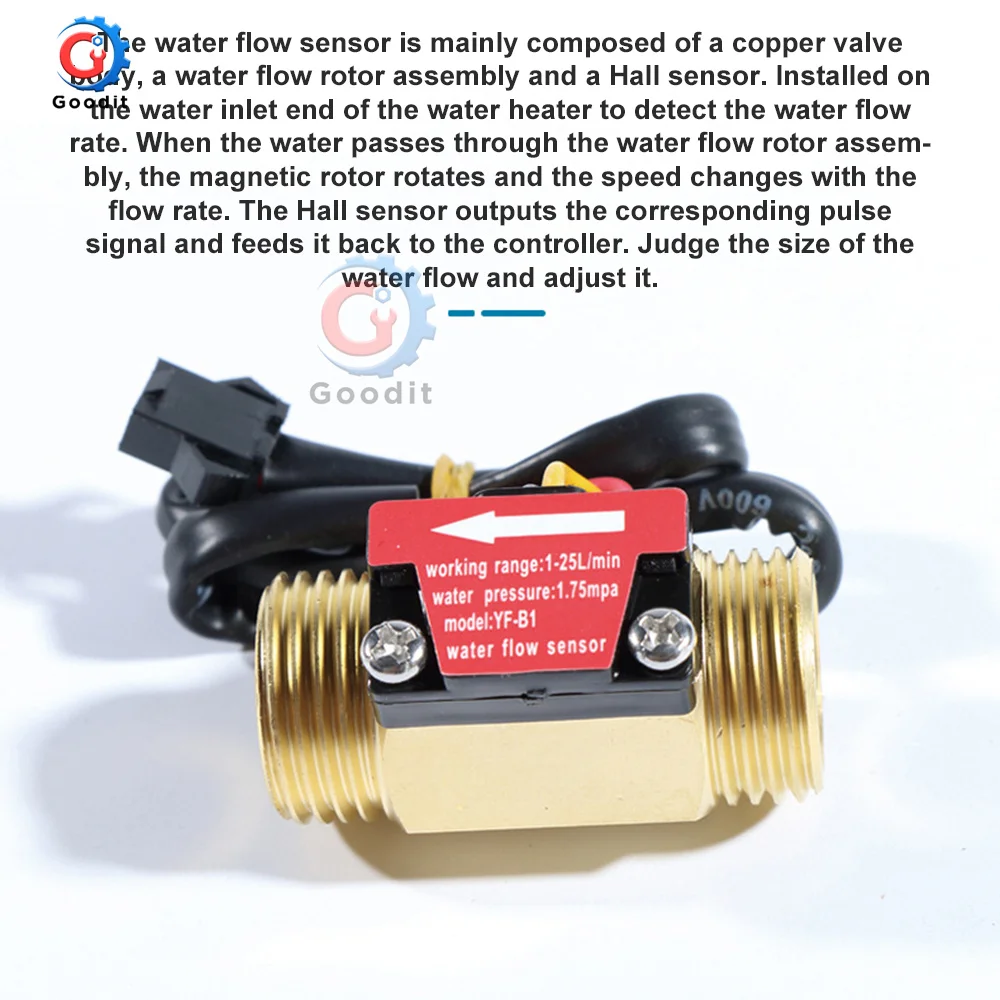

1. Датчик расхода воды в основном состоит из пластикового корпуса клапана, ротора потока воды в сборе и датчика холла. Он устанавливается на входе воды в конце водонагревателя для обнаружения расхода воды. Когда вода проходит через ротор потока воды в сборе, магнитный Ротор вращается и скорость меняется с расходом. Датчик Холла выводит соответствующий импульсный сигнал и передает его обратно к контроллеру. Устройство определяет размер потока воды и регулирует его.

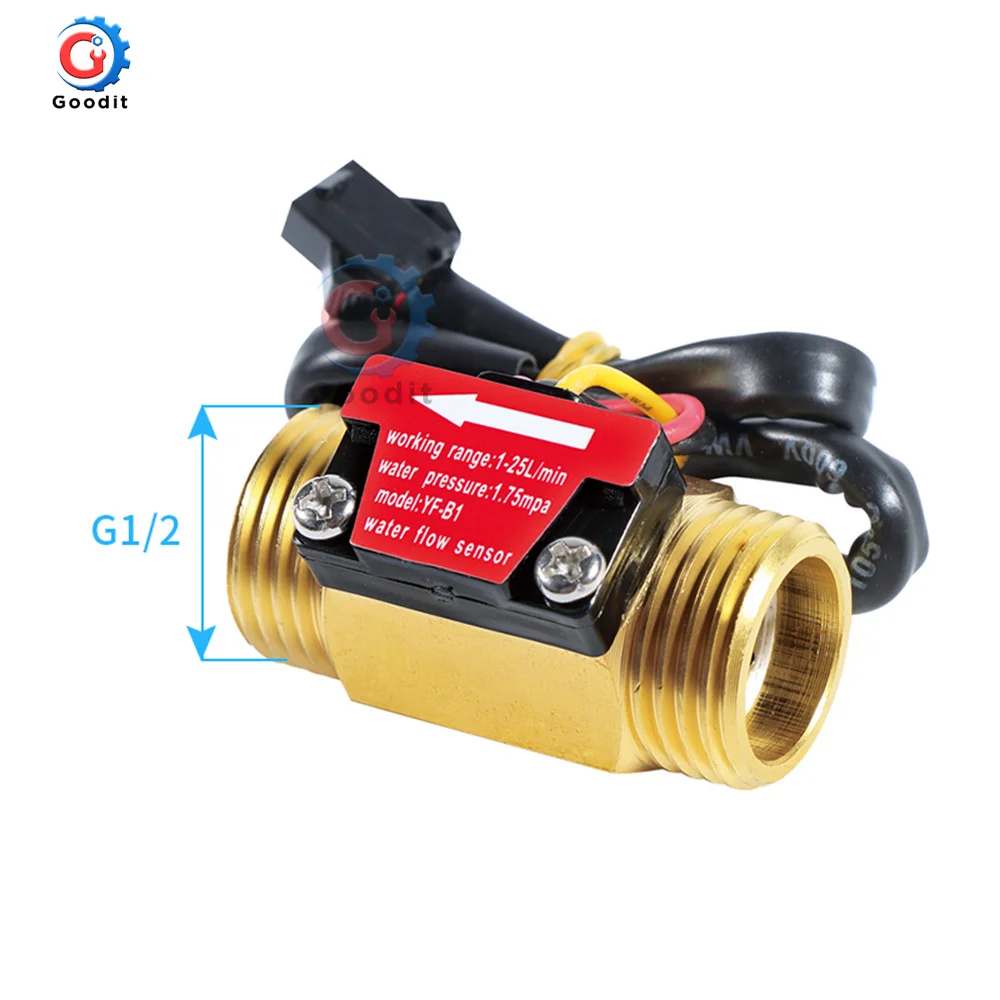

2. Размер интерфейса: 4 точки (G1/2)
3. Диапазон рабочего напряжения: DC5 ~ 18 в
4. Внутренний диаметр/наружный диаметр: внутренний диаметр впускную водопроводную 15,4, водоотводная труба 13,5 мм/наружный диаметр 20,5 мм
5. Длина резьбы: 9,3 мм
6. Сопротивление давлению воды: ≤ 1,75 МПа
7. Выходной импульсный высокий уровень: >DC4.7V (входное напряжение DC 5V)
8. Выходной импульсный Рабочий цикл: 50% ± 10%
9. Сопротивление изоляции: >100MΩ
10. Диапазон потока: (при 1 ~ 25 л \ мин) ± 3%
11. Герметичность: закройте каждое отверстие, добавьте 1.7Mpa испытание на давление воды в течение 1 минуты, отсутствие утечки и деформации
12. Частота импульса: (Гц) =[ 11 * Q ]± 5%(Q -- поток L/мин)

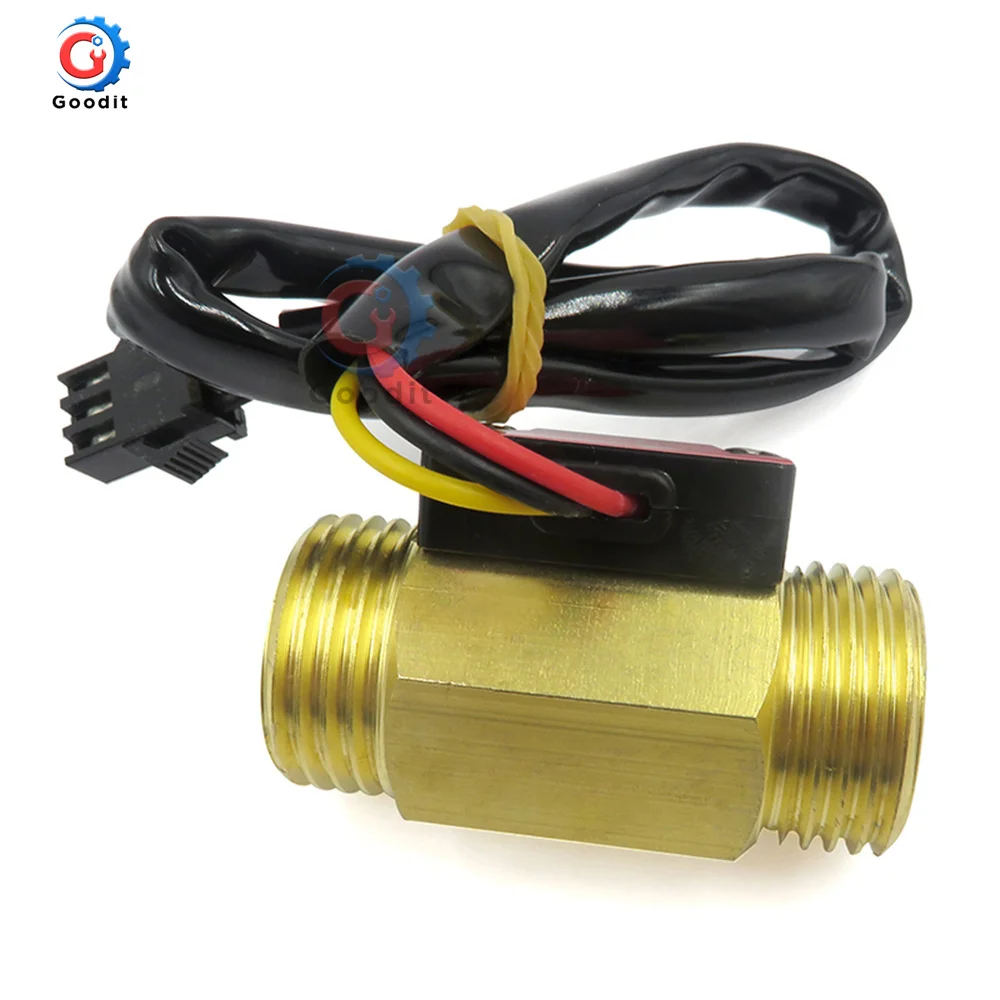

Проводка:
Красный в соединен с положительным полюсом
Желтая Выходная линия сигнала
Черный GND подключается к отрицательному полюсу

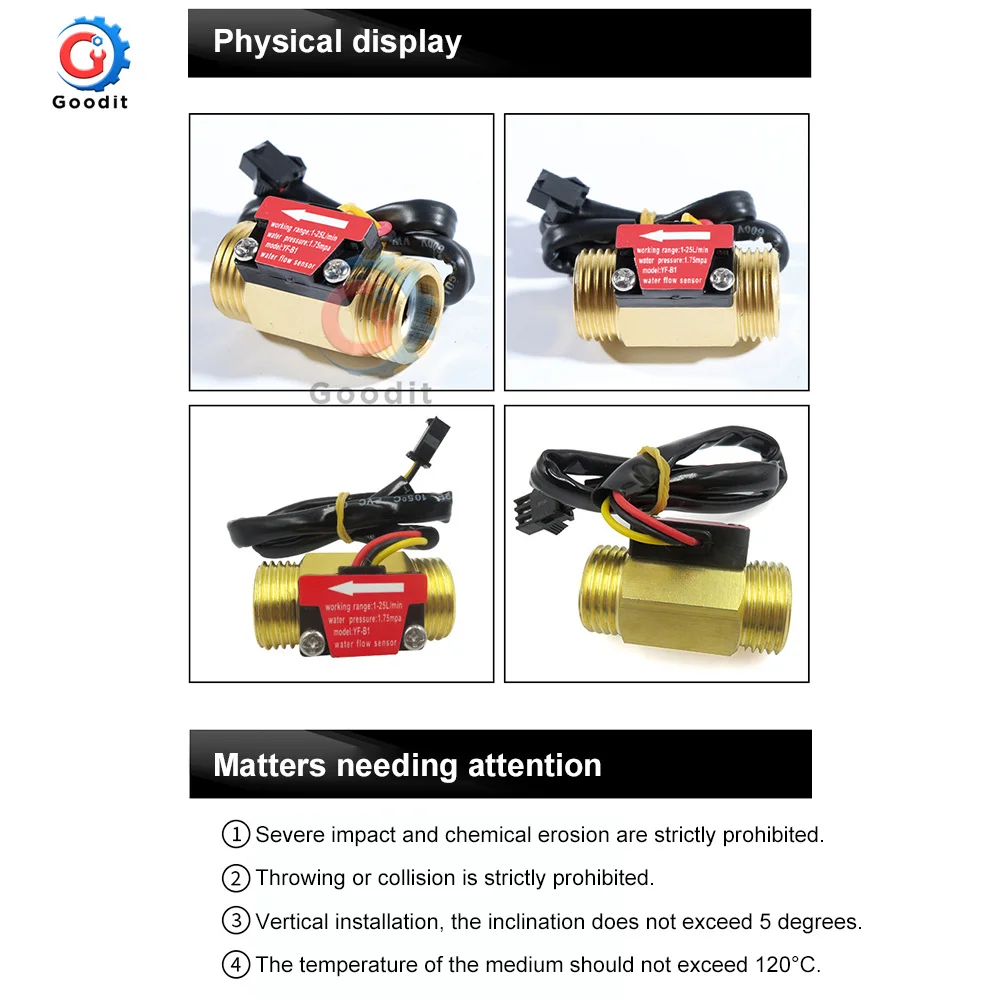

Меры предосторожности:
1. Жесткие удары и химическая эрозия строго запрещены
2. Бросание или столкновение строго запрещены
3. Вертикальная установка, наклон не превышает 5 градусов
4. Температура среды не должна превышать 120 ℃
Список:
Датчик расхода * 1
