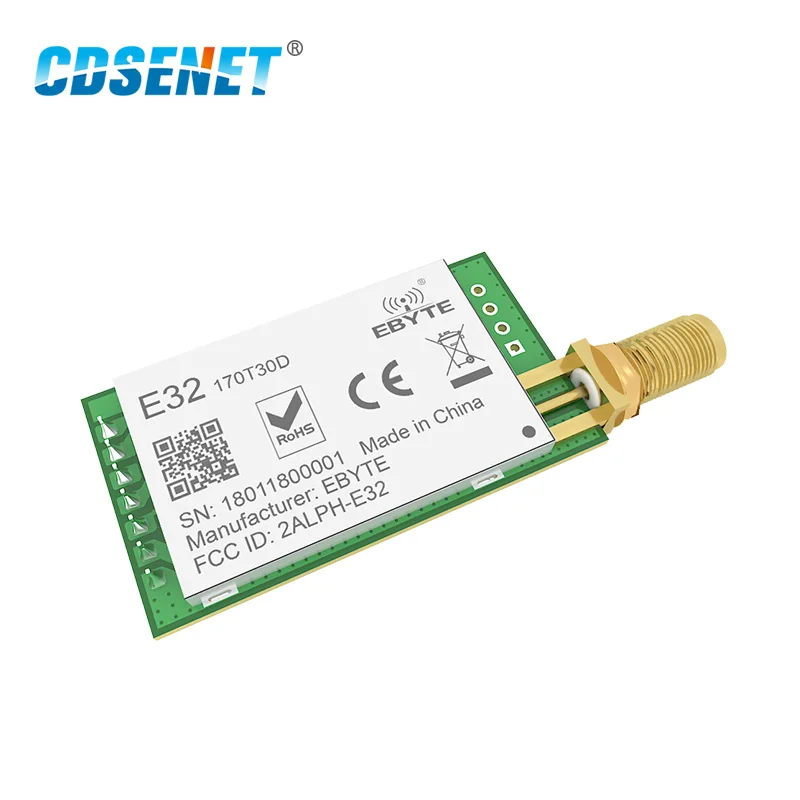

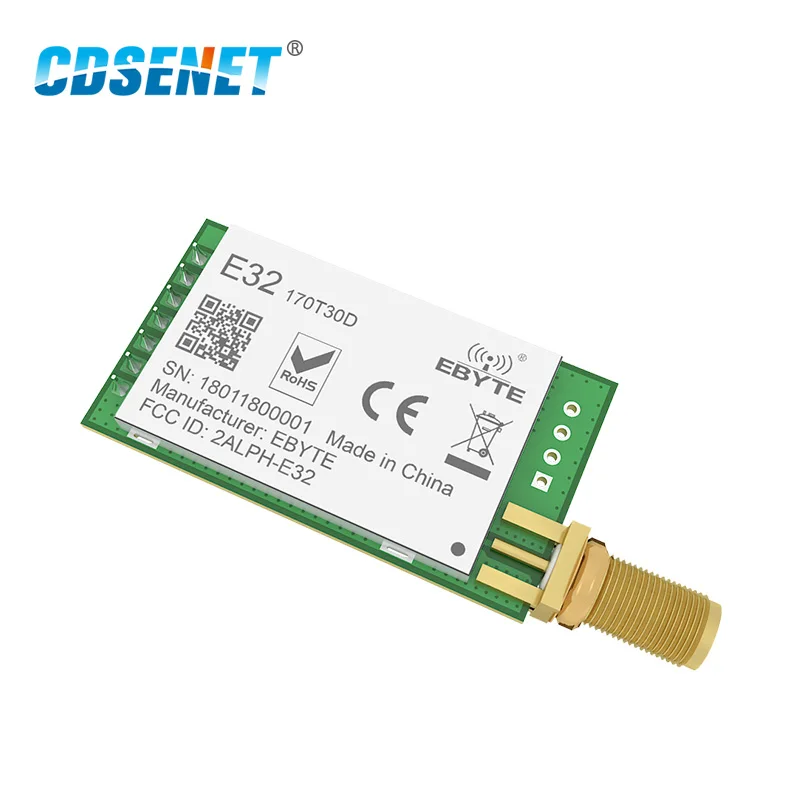

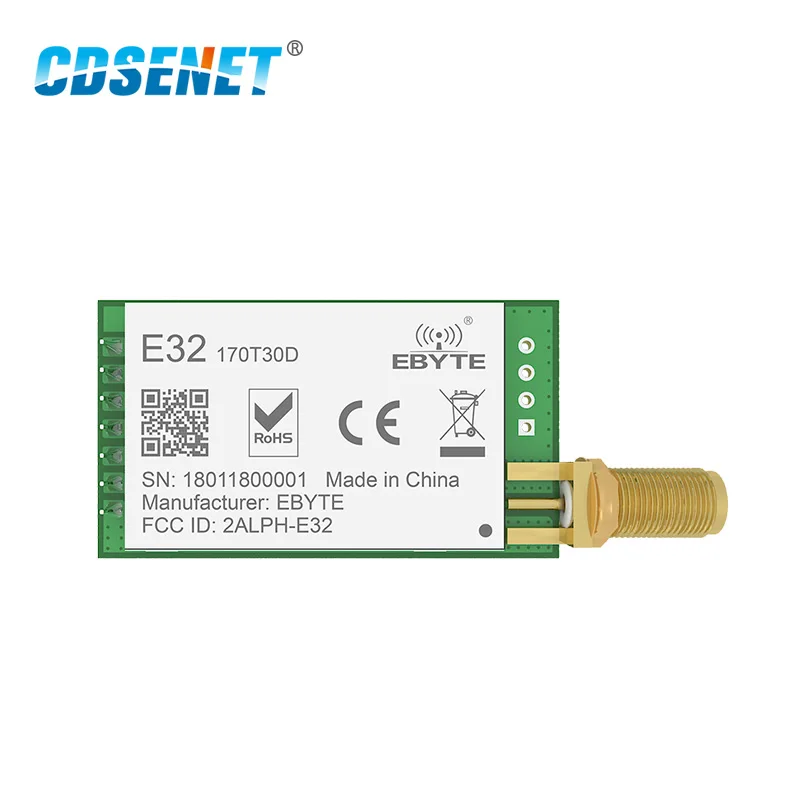

SX1278 SX1276 LoRa 170MHz vhf трансивер CDSENET E32-170T3 0D беспроводной радиочастотный модуль дальность 8 км SMA радиочастотный передатчик и приемник
RF параметр
Значение
Примечание
Рабочая частота
160 ~ 173,5 МГц
По умолчанию: 170 МГц
Передающая Мощность
21 ~ 30 дБм
По умолчанию: 30 дБм (около 1 Вт)
Чувствительность приема
-147 дБм
Воздушный скорость передачи данных: 0,3 кбит/с
Скорость передачи данных по воздуху
0,3 k ~ 9,6 kbps
По умолчанию: 2,4 кбит/с
Испытательное расстояние
8000 метров
В открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высотой 2 м,
Воздушный скорость передачи данных: 2,4 кбит/с
Аппаратный параметр
Значение
Примечание
Размеры
24*43 мм
Без SMA
Тип антенны
SMA-K
Интерфейс связи
UART
Скорость передачи данных: 1200 ~ 115200, по умолчанию: 9600
Посылка
DIP
Буфер
Буфер 512 байт
Автоматическая подупаковка с 58 байтами на посылка
Электронный параметр
Мин.
Тип.
Макс.
Блок
Состояние
Источник питания
3,3
5,0
5,2
V
Уровень связи
2,5
3,3
3,6
V
Передающий ток
630
680
750
Ма
30 дБм (1 Вт)
Ток приема
21
22
23
Ма
Ток сна
4
5
6
МкА
Рабочая температура
-40
20
+ 85
℃
Рабочая влажность
10
60
90
%
Температура хранения
-40
20
+ 125
℃
Модель
Интерфейс
IC
Частота
Мощность
Расстояние
Данные о воздухе
Посылка
Размер мм
Особенности
E32-900T30D
UART
SX1276
868 м 915 м
30
8
0,3 k ~ 19,2 k
DIP
24*43

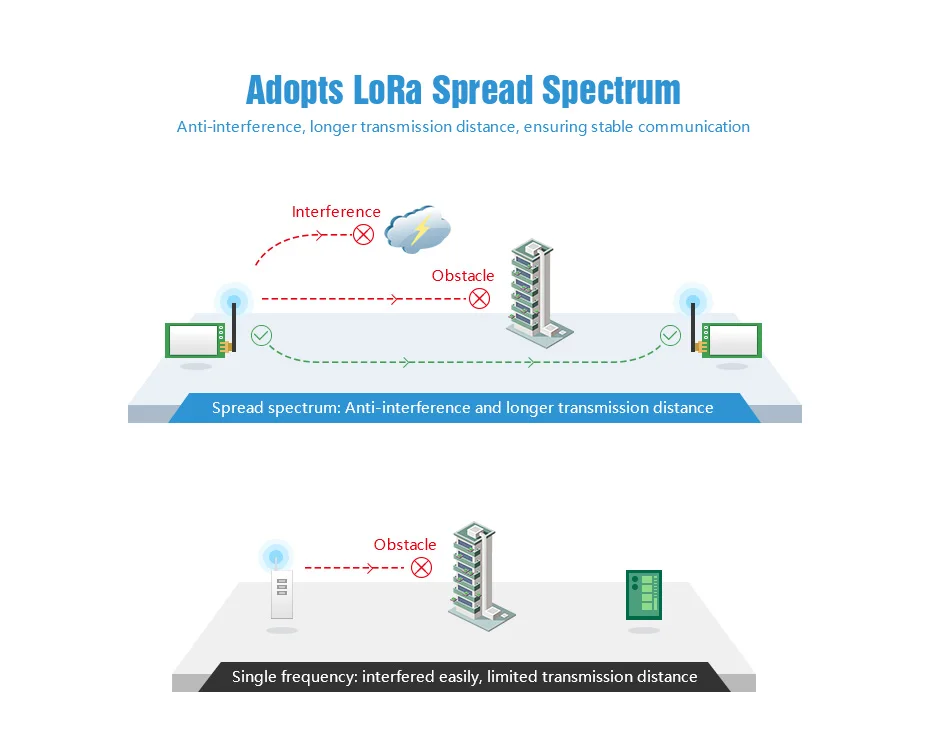

LoRa Спектр распространения
E32-900T20S
UART
SX1276
868 м 915 м
20
5,5
0,3 k ~ 19,2 k
SMD
16*26
LoRa Спектр распространения
E32-868T30S
UART
SX1276
868 м
30
8
0,3 k ~ 19,2 k
DIP
25*40,3
LoRa непрерывный трансивер спектра распространения
E32-433T20S1
UART
SX1278
433 м
20
3
0,3 k ~ 19,2 k
SMD
Противоскользящий коврик для телефона 17*25,5
LoRa Спектр распространения
E32-433T20S2T
UART
SX1278
433 м
20
3
0,3 k ~ 19,2 k
SMD
17*30
LoRa Спектр распространения
E32-170T30D
UART
SX1278
170 м
30
8
0,3 k ~ 19,2 k
DIP
24*43
LoRa Спектр распространения
E32-433T30D
UART
SX1278
433 м
30
8
0,3 k ~ 19,2 k
DIP
24*43
LoRa Спектр распространения
E32-433T20DC
UART
SX1278
433 м
20
3
0,3 k ~ 19,2 k
DIP
21*36
LoRa Спектр распространения
E32-400M30S
SPI
SX1278
410 ~ 493 МГц
30
10
0,3 k ~ 19,2 k
SMD
24*38,5
LoRa Спектр распространения
E32-400T20S
UART
SX1278
410 ~ 525 МГц
10 ~ 20
3
0,3 k ~ 19,2 кбит/с
SMD
16*26
LoRa Спектр распространения
E32-900M30S
SPI
SX1276
850 ~ 930 МГц
30
10
0,3 k ~ 19,2 кбит/с
SMD
24*38,5
LoRa Спектр распространения
