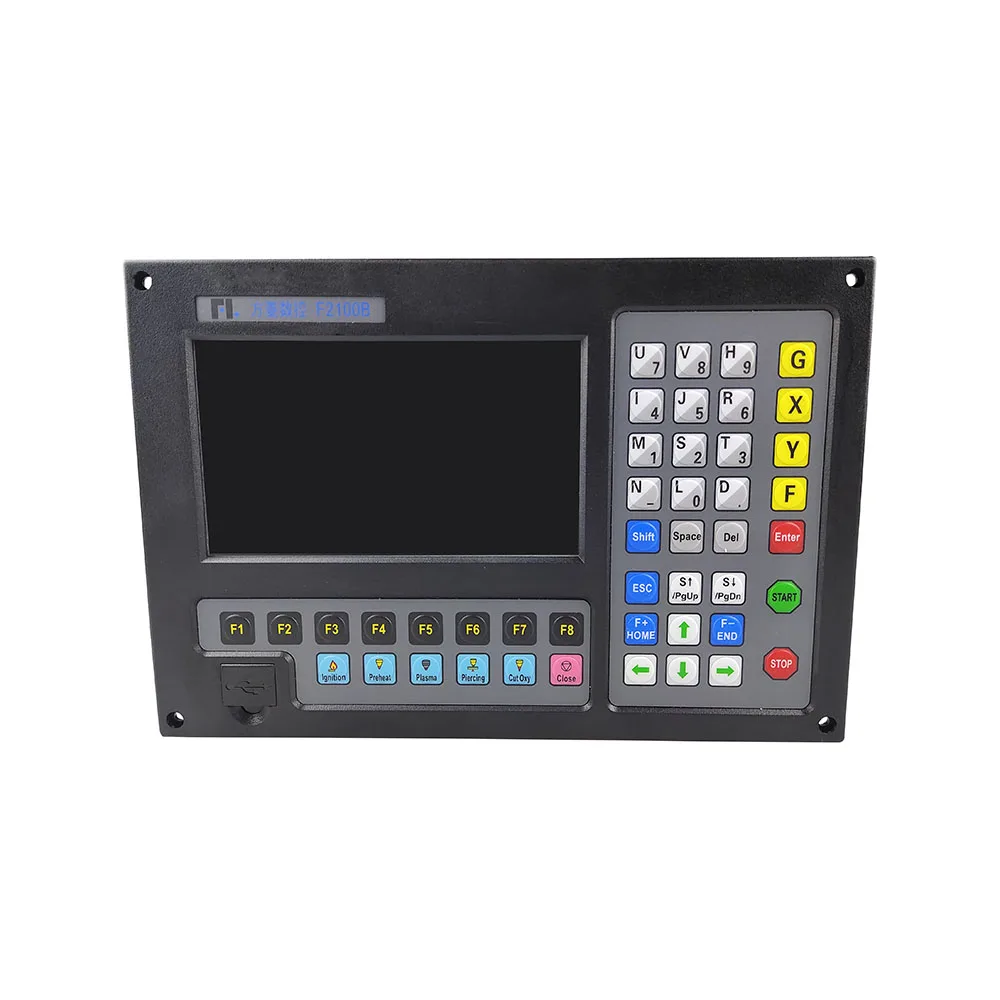

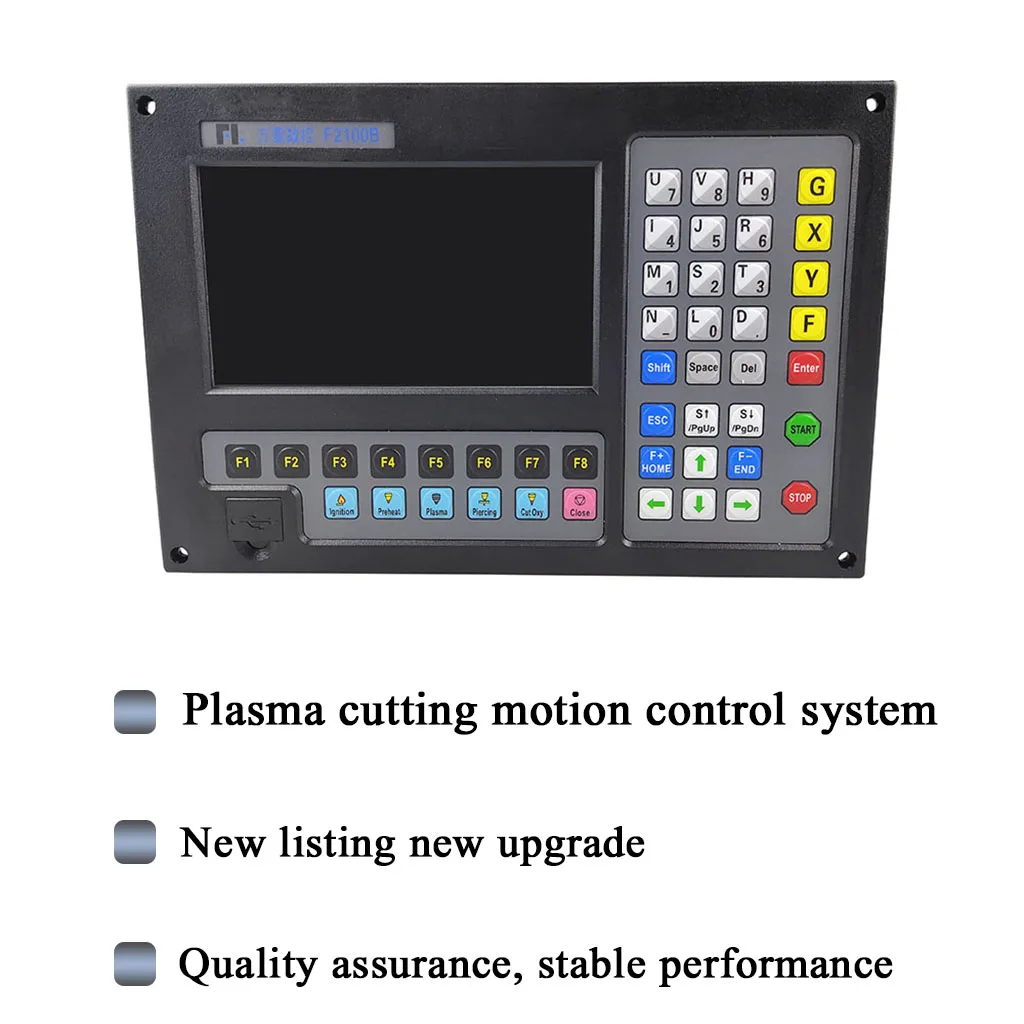

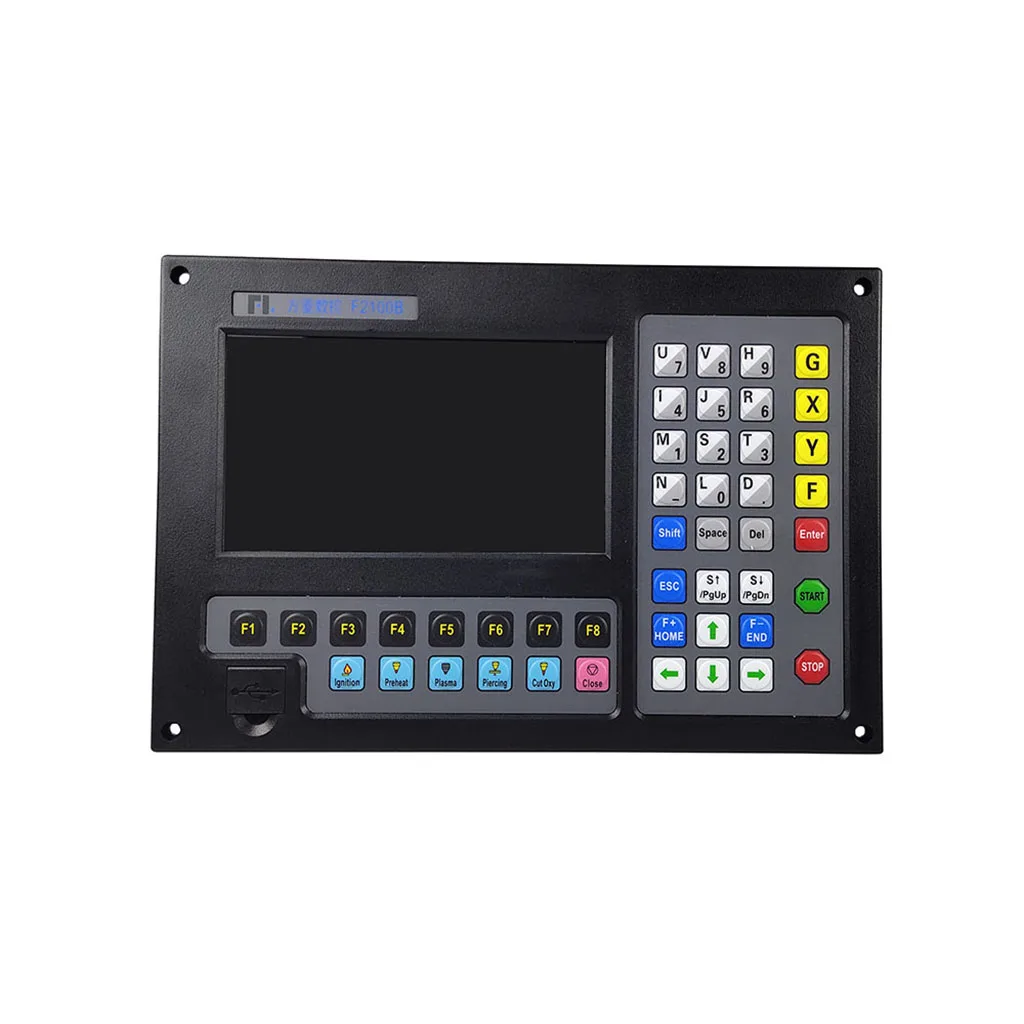

Система контроля движения для плазменной резки F2100B контроллер гравировальной машины, Поддержка G-кода и FastCAM

Упаковочный лист

Контроллер F2100B, 1 шт.

Функция модуля

1. Поддержка 2-осевой режущей трубки с режимом патрона2. Поддерживающая машина для резки труб и пластин «все в одном» (режим патрона)3. Поддерживающая машина для резки труб и пластин «все в одном» (режим фрикционного диска)4. Автоматический переключатель с функцией трубки/пластины5. Обработка Деталей трубки произвольным диаметром.6. Функция отрезки telos, можно произвольно установить Наклонный угол резки7. Трубка с функцией равного радиуса (V-образное седло)8. Функция прорезки telos, можно произвольно установить размер и угол прорезки9. Обрезка угла локтя, может устанавливать количество шага, угол изгиба10. Резка седла, можно произвольно установить Наклонный угол11. Эксцентриковая седельная резка12. Тройная резка основной трубки, может сочетаться с подъемной или съемной ответвительной трубой13. Трепановая резка произвольной формы, может создать профильное отверстие от CAD14. Резка нескольких ветвей седла15. Компенсационная функция Kerf16. Функция полного автоматического вложения

1) количество осей управления:2) 2-осевая связь (настраиваемая трехосная или четырехосная) 2) точность управления: ± 0,001 мм3) Диапазон координат: ± 99999,99 мм4) Максимальная частота импульсов: 200 кГц; Максимальная рабочая скорость: 15 метров/мин5) максимальное количество программных линий: 80000 линий6) Максимальная Одиночная программа: 4 м7) Разрешение класса времени: 10 мс8) Рабочая мощность системы: входная мощность постоянного тока + 24 В постоянного тока, мощность более 80 Вт. 9) рабочая среда системы: температура от-10 ° C до + 60 ° C; Относительная влажность 0-95% без конденсации10) Максимальная мощность двигателя для увеличения напряжения дуги привода: 45 Вт (Примечание: только с системой T). Если вам нужна более высокая скорость работы, дополнительно до 200 Вт.

После использования модуля резки труб/пластин основной интерфейс контроллера отличается отОбычная версия. Основными товарами являются:① В конце модели контроллера добавляется «X», например: «F7500X».② Добавьте дисплей Диаметра Резки, например: «D: 160,00». Он интерпретирует, чтоДиаметр 160 мм.Но в интерфейсе режущей пластины, за исключением разницы в модели контроллера,Другие товары аналогичны обычным моделям. Показан как рисунок 2,2:

В главном интерфейсе нажмите 【 F4 】, затем Войдите в интерфейс настроек. Покажет【 Универсальный интерфейс Функции параметров F1 как на рисунке 2,3.Нажимайте 【✮】 или 【↓】, чтобы выбрать параметры 【системный режим 】, нажмите 【←】Or【→переключение между двумя режимами: 【резка труб 】 и 【резка пластин]Примечание: после переключения системного режима пользователю необходимо сохранить параметры и выключить питаниеДля перезагрузки системы переключается между режимом резки труб и резки пластин.

Номер пульса патрона

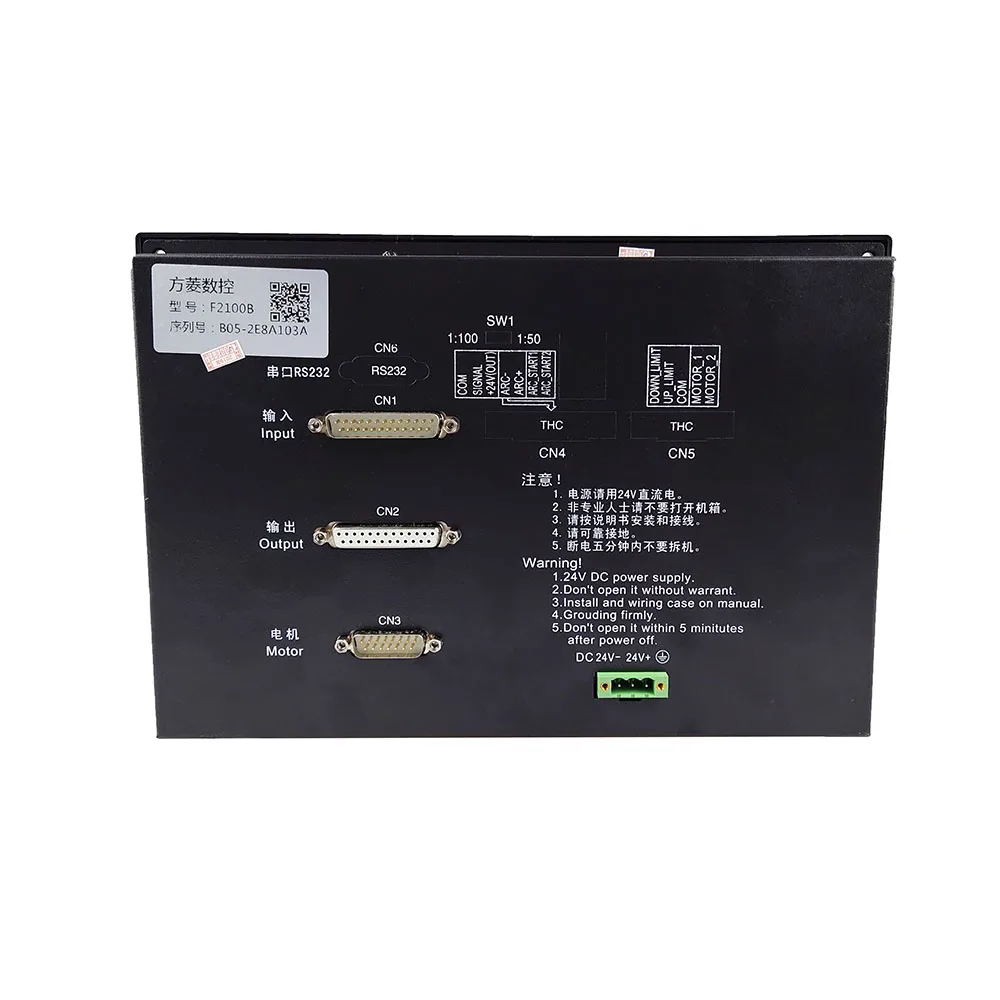

Как показано на рисунке выше, сигнал оси X используется для управления двигателем тележки; Сигнал оси Y используется для управления двигателем патрона или тележки.В то же время всегда включен только один из патронов и двигателей тележки (с помощью сигнала переключателя трубки/пластины выходами системы).

【Режим режущей трубки】этот порт постоянно открыт в режиме режущей трубки】,Держит закрытым в режиме резки пластины. Используя этот сигнал, вы можете переключаться между тележкой и патроном.
