Лазерный датчик, дальномер, лазерный переключатель, последовательный порт, выход, датчик человека, диффузный оптический инфракрасный оптоэлектрический переключатель

1. Обзор

XKC-KL200-это умный Бесконтактный переключатель, лазерный дальномер с последовательным портом UART, высокий и низкий уровень

Или выход привода NPN. Датчик использует принцип лазерного диффузного отражения на объектах: когда человек

Или объект попадает в зону чувствительности, установленную датчиком, датчик Выводит сигнал и может точно

Вывод расстояния; Когда человек или объект покидают зону срабатывания, датчик отключает выход.

2. Характеристики продукта

1. Сильная защита от помех.

2. Умный индукционный Бесконтактный переключатель, безопасный и гигиеничный.

3. Угол срабатывания мал.

4. Небольшой размер, простота установки.

5. Разнообразие методов вывода, простота использования.

6. Не зависит от цвета поверхности объекта.

7. В помещении расстояние измерения в реальном времени может достигать 4 метров.

8. Многослойная крышка фильтра, датчик более стабильный.

3-й. Сфера применения

1. Интеллектуальная Индукционная сантехника.

2. Безопасность дома.

3. Интеллектуальное обнаружение и интеллектуальное управление.

4. Распознавание препятствий роботом.

5. Отображение расстояния в реальном времени.

6. Датчик крана, автоматическая промывка туалета и туалета, автоматическая сушилка для рук, противоугонное устройство,

Автоматический дверной звонок, датчик лестницы, ТВ-напоминание, автоматическая дверь, рекламный светильник вой короб,

Автоматическая корзина для мусора.

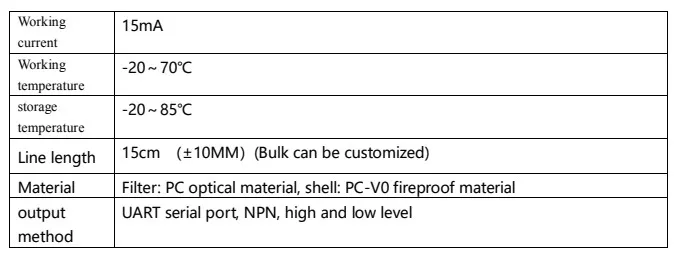

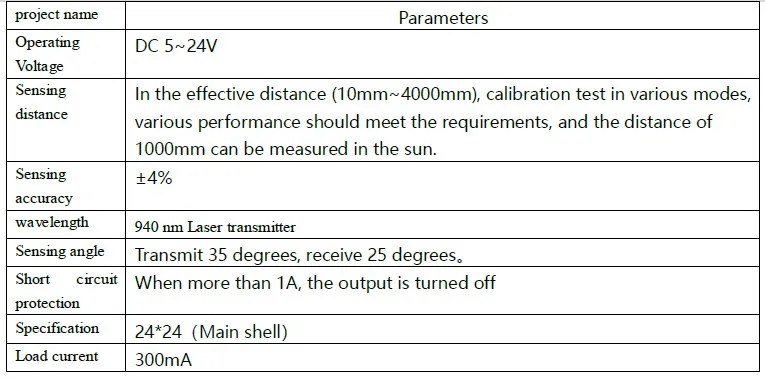

4-й. Технические параметры

Руководство пользователя по калибровке

Заводское расстояние срабатывания лазерного переключателя по умолчанию составляет 100 мм, а расстояние срабатывания по умолчанию

Может быть определен в соответствии с требованиями пользователя.

Или пользователи могут самостоятельно откалибровать, этапы калибровки следующие:

1. Зафиксируйте датчик и установите расстояние между измеряемым объектом и датчиком в пределах эффективности

Расстояние (10 мм ~ 4000 мм).

2. Нажмите и удерживайте кнопку в течение 3 секунд светодиодный начинает медленно мигать (0.5s/0.5s), указывая на начало

Калибровка.

3. Подождите около 3 секунд, калибровка автоматически перейдет в состояние действия после калибровки.

Завершено, светодиодный всегда будет гореть, указывая на то, что калибровка прошла успешно.

4. Если расстояние калибровки превышает Диапазон 10-4000 мм), он быстро мигнет (50 мс/50 мс) в течение 2

Секунды, а затем выйти.

5. Если обнаружен объект и калибровка не завершена, он будет продолжать мигать.

(Расстояние меняется в течение 3 секунд, объект имеет общую передачу, все зеркальное отражение, нестабильно

Фиксация... Все это может привести к неудачной калибровке).

6. Если объект не обнаружен, калибровка не завершена, светильник погаснет через 10

Секунды.

5-й. Выбор товара

Примечание: выходной режим состоит в том, что датчик может иметь только один выходной режим.

Выход сигнала высокого и низкого уровня: обеспечивает сигнал высокого и низкого уровня, который подходит для малых

Контроль тока, высокий ток, контроль внешней цепи, распознавание сигнала MCU и так далее.

Выход переключателя: сигнал, передаваемый датчиком переключателя, представляет собой контактный сигнал, состояние которого состоит из двух: открыть

И закрыт. Например, сенсорный переключатель-это обычный датчик. Когда объект попадает в зондирование

Зона, установленная датчиком, переключатель датчика открывается (или закрывается); Когда объект покидает набор датчиков

Зона чувствительности, переключатель замкнут (или открыт).

Выход NPN: Выход NPN-один из выходов с трехпроводным переключателем. Когда выход датчика

Отключен, находится в плавающем состоянии без напряжения и может быть подключен к входному напряжению VCC

Через подтягивающий резистор. Когда выход датчика закрыт, напряжение составляет 0 В, то есть он включается

0 В (отрицательный полюс источника питания). Выход NPN может напрямую управлять током в пределах 300 мА.

Выход последовательного порта UART: Лазерные переключатели (кроме XKC-KL200-V), все с функцией конфигурации UART,

Пользователи могут настроить соответствующие параметры через UART или задать Заводские значения конфигурации по умолчанию.

Значения конфигурации Xingkechuang по умолчанию следующие.

Таблица конфигурации параметров лазерного переключателя UART:

6-й. Лазерный выключатель светодиодный индикатор

7-й. Схема подключения различных моделей

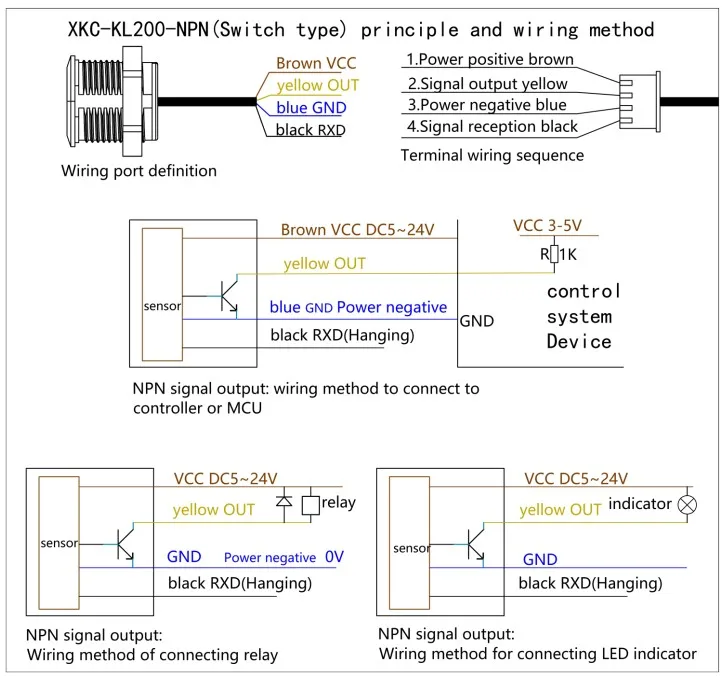

1. Упрощенная Принципиальная схема выходной проводки NPN

Небольшое реле выходного привода NPN (ток катушки ≤ 300 мА) Принцип работы:

При обнаружении жидкости транзистор включается и закрывается, а реле заряжается и закрывается;

Когда жидкость не почувствуется, транзистор отключается, и реле не будет закрыто, когда

Питание выключено;

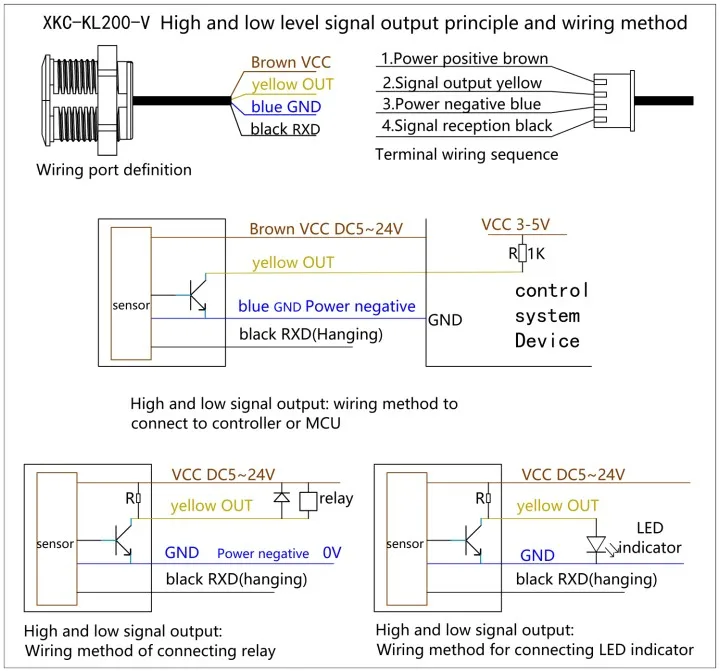

2. Упрощенная Принципиальная схема выходной проводки высокого и низкого уровня

Малые реле выходного привода высокого и низкого уровня (ток катушки ≤ 300 мА) Принцип работы:

При обнаружении жидкости транзистор отключается и выводит высокий уровень, а реле не втягивается

При выключенном питании;

Когда жидкость не почувствуется, транзистор включается и выводит низкий уровень, и реле заряжается и

Закрытый;

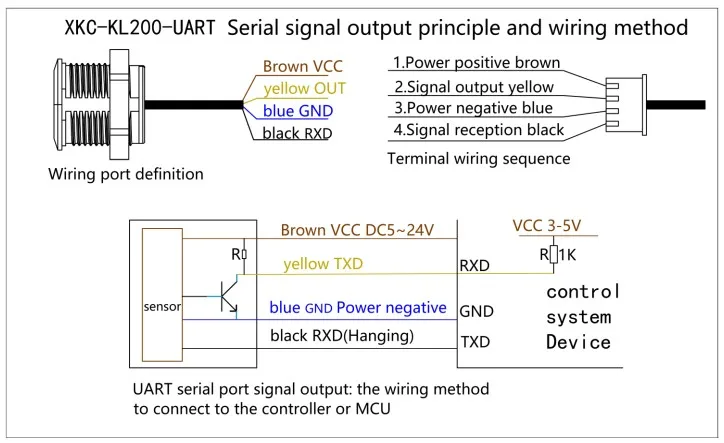

3. Упрощенная Принципиальная схема выходной проводки последовательного порта UART

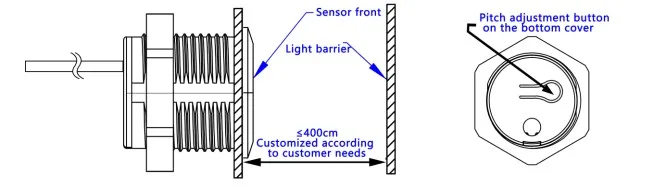

8-й. Регулировка расстояния срабатывания

1. Поместите кусок крафт-картона около 100 см * 100 см перед датчиком 70 см (Установите в соответствии с

Потребности пользователя в пределах 10 ~ 400 см).

2. Датчик включен.

3. Найдите кнопку на задней крышке датчика, а затем нажмите и удерживайте кнопку.

4. После того, как светильник катор загорится примерно на 1-2 секунды, отпустите кнопку, чтобы войти в автоматический режим

Режим регулировки расстояния срабатывания. Датчик и картон не должны двигаться, и должен

Никаких препятствий между ними. Подождите около 10 секунд, индикатор перестает мигать

И автоматически сохраняет данные; Он автоматически возвращается в нормальный рабочий режим. Шаг

Настройка завершена.

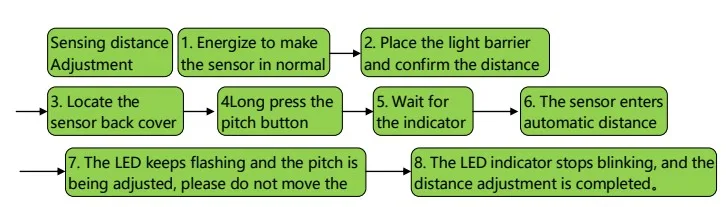

Процесс регулировки расстояния срабатывания

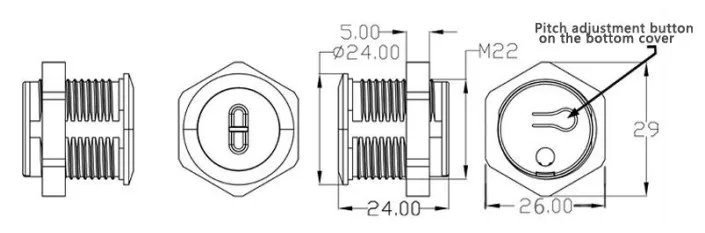

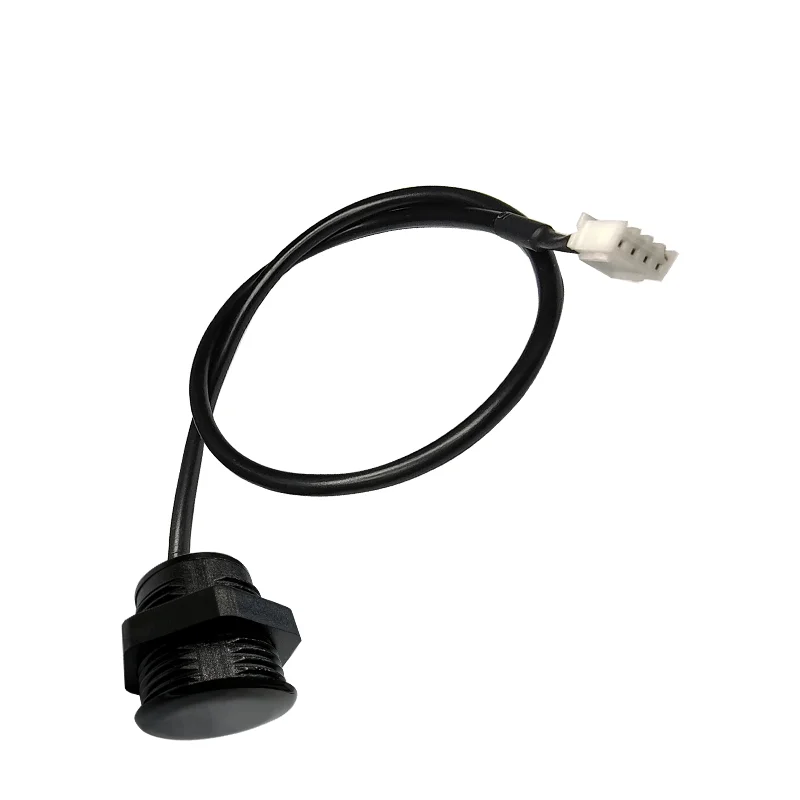

9-й. Размеры и физические объекты

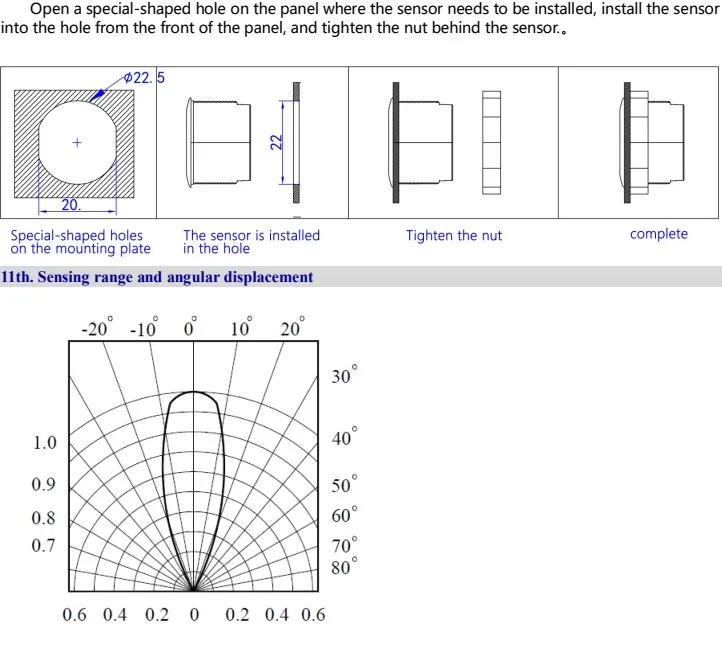

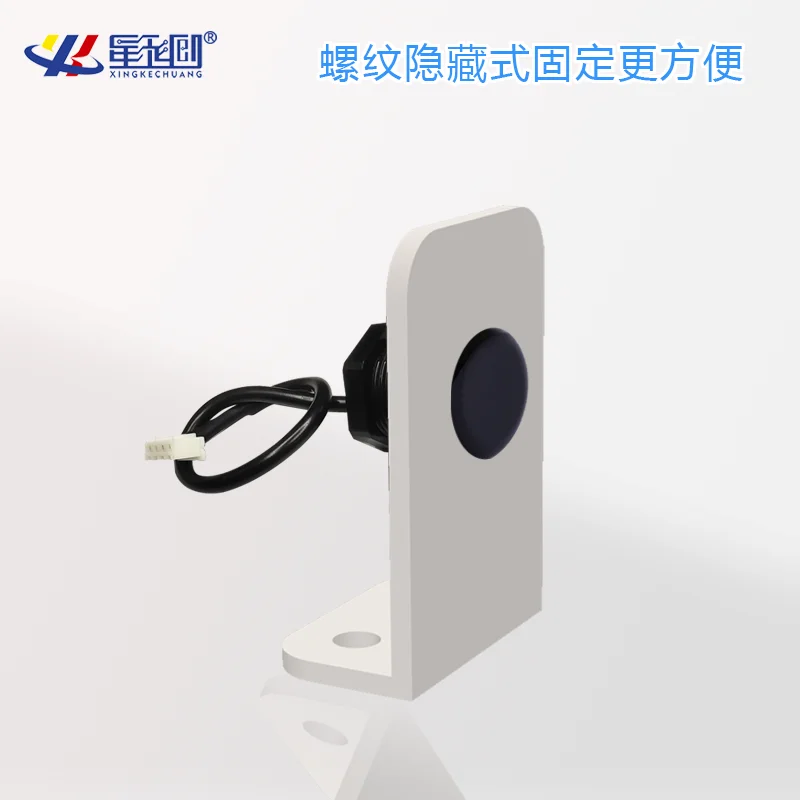

10-й. Способ установки
