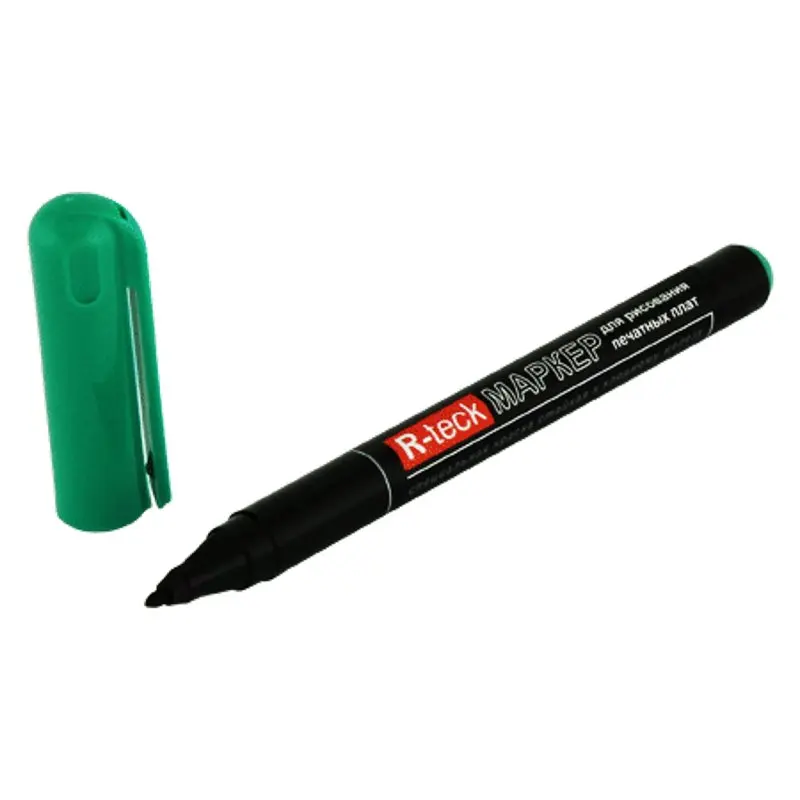

R-teck маркер для печатных плат зеленый, Connector

Маркер для печатных плат зеленый, Connector

Зелёный цвет легко читается на жёлто-красной меди

Инструкция:

Отчистить фольгированный текстолит от грязи, окислов и произвести обезжиривание.

Распечатать или нарисовать на бумаге рисунок будущей печатной платы.

Приложить к текстолиту и перевести точки крепления деталей с помощью иголочки или просверливанием отверстий.

Снять бумажный трафарет. Нарисовать дорожки, соединяя полученные контрольные точки согласно трафарету.

Протравить плату в хлорном железе. Промыть и просушить.

С помощью растворителя, спирта или ацетона снять защитный лак. Плата готова к пайке.

Движения при рисовании печатных плат должны быть как можно более равномерными. Острые углы лучше заменить на плавные повороты.

Если рисунок не получился то его можно смыть растворителем, ацетоном или спиртом и нарисовать заново.

При написании программ для рапитографов следует иметь в виду, что остановки движения маркера в поворотах дорожек не допустимы. Это может привести к неравномерному нанесению лака и соответственно к подтравам дорожек при травлении платы. Применяется не прямоугольная архитектура дорожек, а с некоторым радиусом. Так же применяется вариация скорости перемещения маркера в зависимости от рисуемых фигур.
