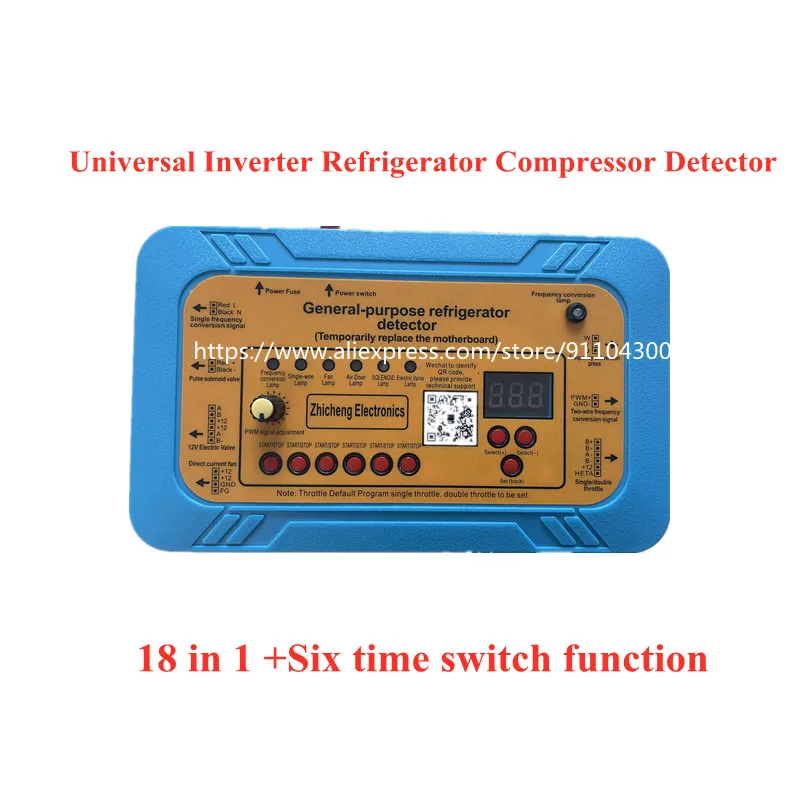

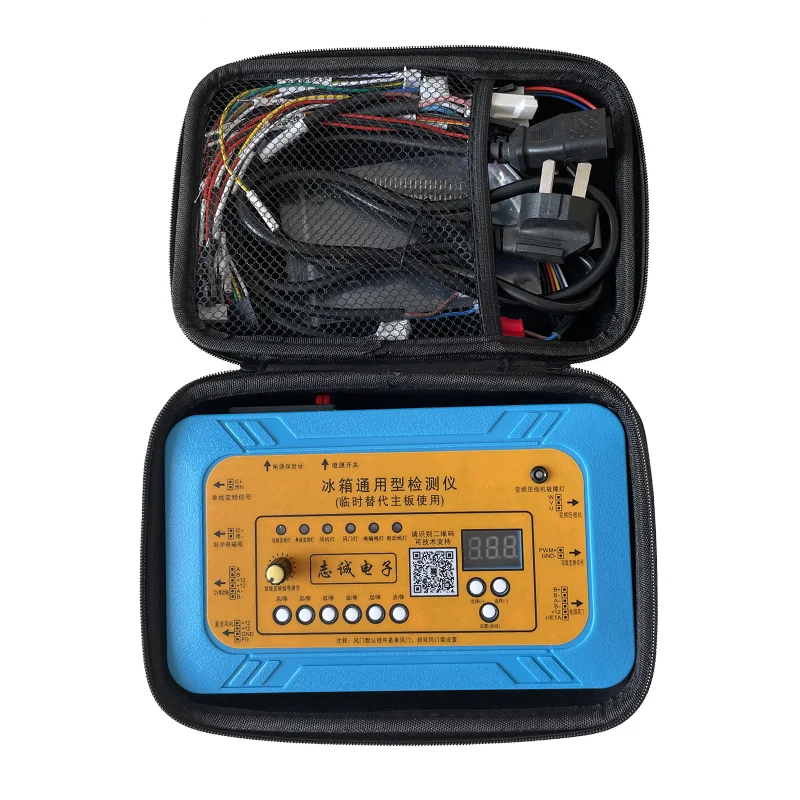

Универсальный инвертор 18 в 1, 110 В, 220 В, детектор компрессора холодильника, демпфер вентилятора, плата инвертора, электромагнитный клапан, тестер для ремонта неисправностей

Мы отправим вам английскую версию, но руководство на английском языке отсутствует!

Напряжение: 110-240 В переменного тока

Бистабильный импульсный Соленоидный клапан обнаружения:

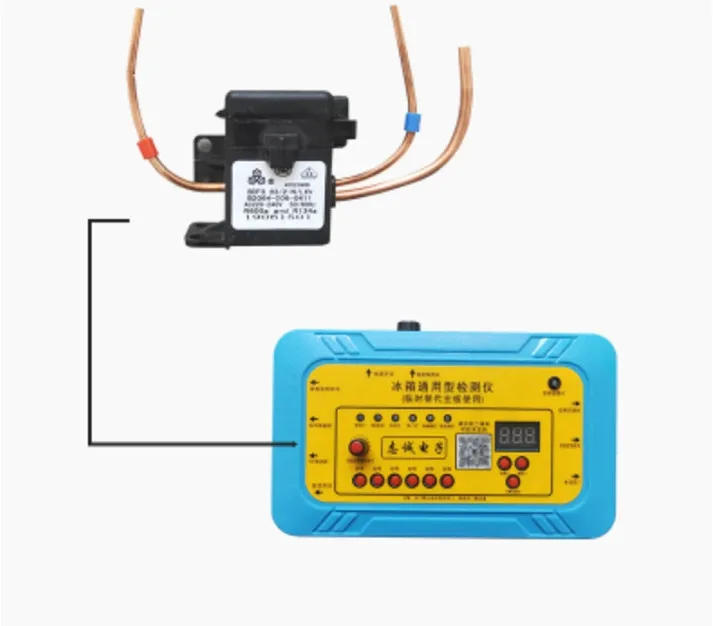

Как показано на рисунке, подключите линию обнаружения соленоидного клапана к интерфейсу соленоидного клапана, нажмите клавишу соленоидного клапана, на дисплее показан 10, это положительный пульс, нажмите кнопку соленоидного клапана снова, дисплей показывает-10, это отрицательный пульс.

Вы можете услышать звук заднего хода dada соленоидного клапана. Если нет звука заднего хода, можно считать, что Соленоидный клапан неисправен. (Примечание! Линия электромагнитного считывания выводит импульсное напряжение, пожалуйста, не прикасайтесь к нему во время использования, линия обнаружения соленоидного клапана выводит импульсное напряжение, а измерение напряжения постоянного тока в мультиметре составляет около 100 в)

Преобразование частоты сигнала с одним проводом:

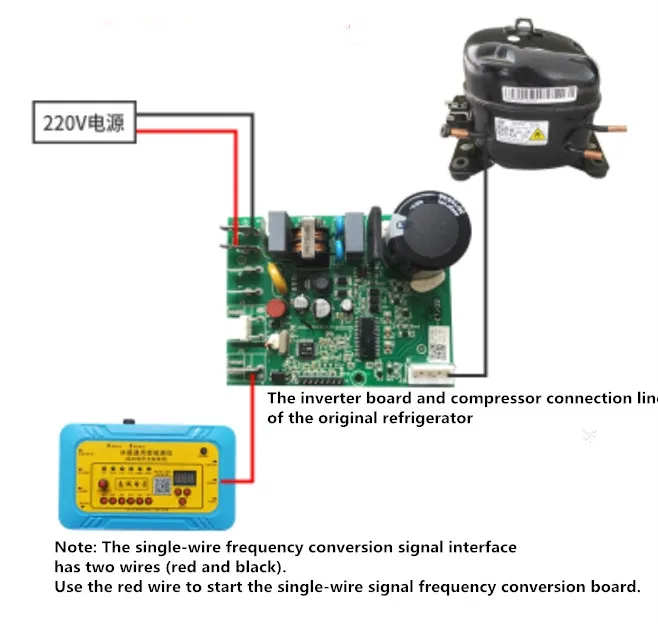

Как показано на рисунке, подключите частоту конверсионной платы к интерфейсу связи платы преобразования частоты, а затем подключите выходной конец платы преобразования частоты к компрессору, И затем поставьте 220 В питания на частоту конверсионной платы, нажмите кнопку однопроводного преобразователя частоты сигнала, Тестер выводит стартовый сигнал, и компрессор может просто начать его и исключить их один за другим. (Примечание: Инверторные платы все нормальные. Если он не запускается, используйте функцию обнаружения компрессора для тестирования компрессоров и устранения их один за другим. (Примечание! После Запуска Компрессора, потребуется более 5 минут, чтобы проверить снова, а затем проверить после того, как давление системы сбалансировано)

Примечание: снимите резиновую вилку при тестировании с помощью нового компрессора

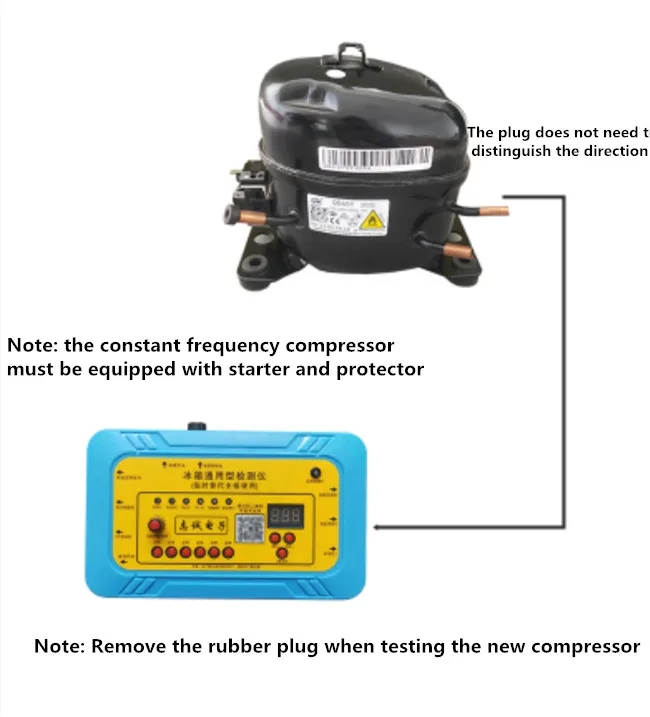

Осмотр компрессора с фиксированной частотой:

Как показано на рисунке, подключите линию обнаружения компрессора к компрессору холодильника и нажмите кнопку преобразования сигнала Однопроводной частоты.

Выходное напряжение: 220 В, вы можете непосредственно запустить компрессор, если компрессор не запускается, вы можете оценить сбой компрессора. (Примечание! После Запуска Компрессора, вам нужно подождать более 5 минут, чтобы проверить снова, а затем проверить после того, как давление системы сбалансировано)

Преобразование частоты двухпроводного сигнала:

Как показано на рисунке, подключите линию обнаружения инверторной платы к интерфейсу связи инверторной платы (необходимо различать +-), а затем подключите выходной терминал инверторной платы к компрессору, И затем поставляем инверторную плату с электропитанием 220 В.

Нажмите двухпроводную клавишу преобразования частоты сигнала, и тестер медленно увеличит частоту автоматически, чтобы достичь установленной частоты.

Когда компрессор инвертора запущен, он устраняется один за другим. Если: когда частота установлена на 40-50 Гц, частота будет увеличиваться на 1 Гц каждую секунду, пока не будет установлена частота.

(Внимание! Инверторные платы все нормальные. Если он не запускается, пожалуйста, используйте функцию обнаружения компрессора для обнаружения компрессоров и устранения их один за другим.)

(Примечание! После Запуска Компрессора, вам нужно подождать более 5 минут, чтобы проверить снова, а затем проверить после того, как давление системы сбалансировано)

Примечание: снимите резиновую вилку при тестировании с помощью нового компрессора

Обнаружение электрического демпфера:

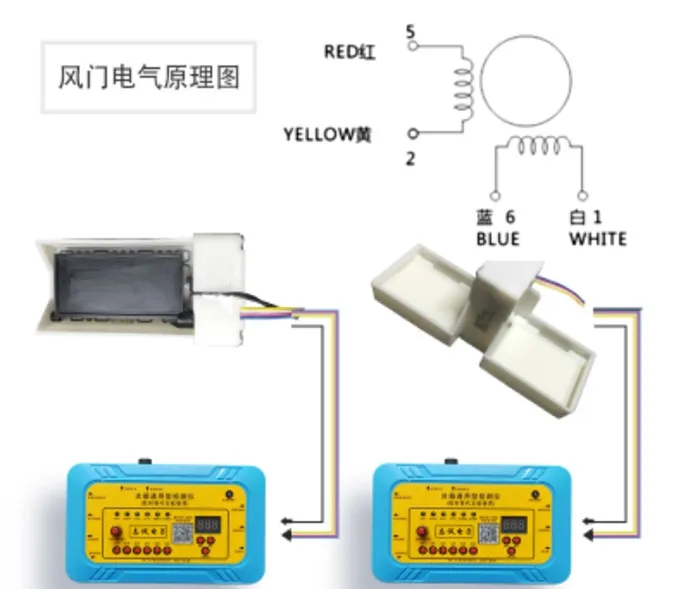

Как показано на рисунке, подключите линию обнаружения демпфера к интерфейсу демпфера двигателя в порядке красного, желтого, синего и белого.

Примечание: программа по умолчанию является одним демпфером.

Пресс воздушная дверь кнопка, воздушная дверь индикатор светильник включен, а на дисплее отображается 176. Когда воздушная дверь полностью открыта, светильник индикатора воздушной двери выходит из строя. Пресс воздушная дверь кнопку снова, Воздушная дверь индикатор светильник включен, а на дисплее отображается 176. Когда воздушная дверь полностью закрыта, светильник индикатора воздушной двери выключается.

Если демпфер открывается и закрывается плавно, демпфер нормальный. Если демпфер не поворачивается, отверстие и закрытие не являются гладкими, что указывает на неисправность демпфера.

Примечание: тест на двойную воздушную дверь должен пройти настройку, Метод настройки выглядит следующим образом:

Нажмите и удерживайте кнопку настройки снова, затем нажмите кнопку дроссельной заслонки снова, дисплей показывает FdU, отпустите кнопку настройки и кнопку дроссельной заслонки одновременно, а затем нажмите кнопку настройки, на дисплее изображен 176, выберите кнопку long press +,-кнопка, установленная на 635.

Нажмите кнопку возврата, установка будет успешно сохранена.

Осмотр инверторного компрессора:

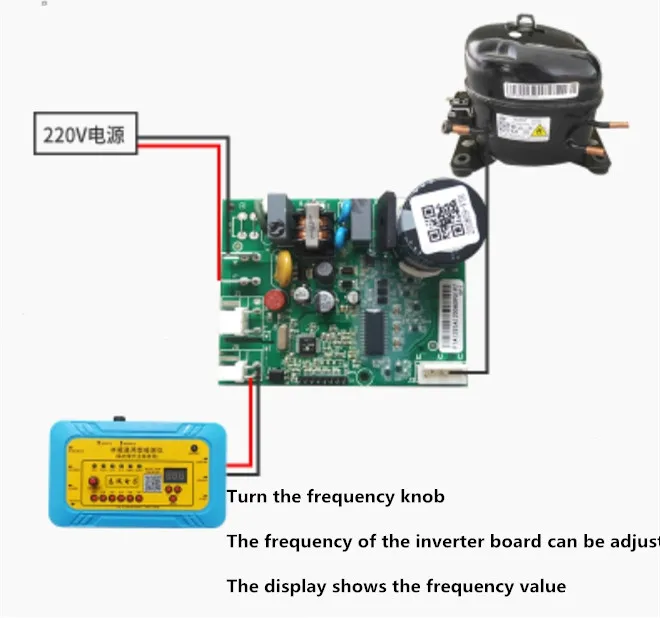

Как показано на рисунке, подключите линию обнаружения компрессора к компрессору инвертора холодильника, нажмите двухпроводную клавишу преобразования частоты сигнала, И тестер будет медленно увеличивать частоту автоматически, чтобы достичь установленной частоты.

Когда компрессор инвертора запущен, он устраняется один за другим. Если: когда частота установлена на 40-50 Гц, частота будет увеличиваться на 1 Гц каждую секунду, пока не будет установлена частота. Если компрессор не запускается, можно считать, что компрессор неисправен. (Примечание! После Запуска Компрессора потребуется более 5 минут для повторного тестирования)

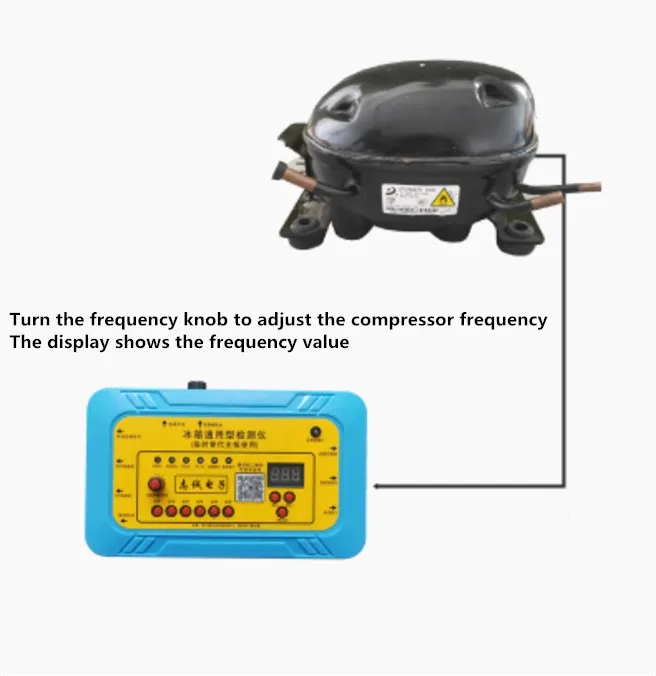

Регулировка частоты: После Запуска Компрессора рабочая частота может регулироваться путем поворота регулятора частоты. В то же время на дисплее отображается текущее значение частоты, что удобно для наблюдения за рабочим состоянием каждого диапазона частот холодильника.

Обнаружение вентилятора постоянного тока:

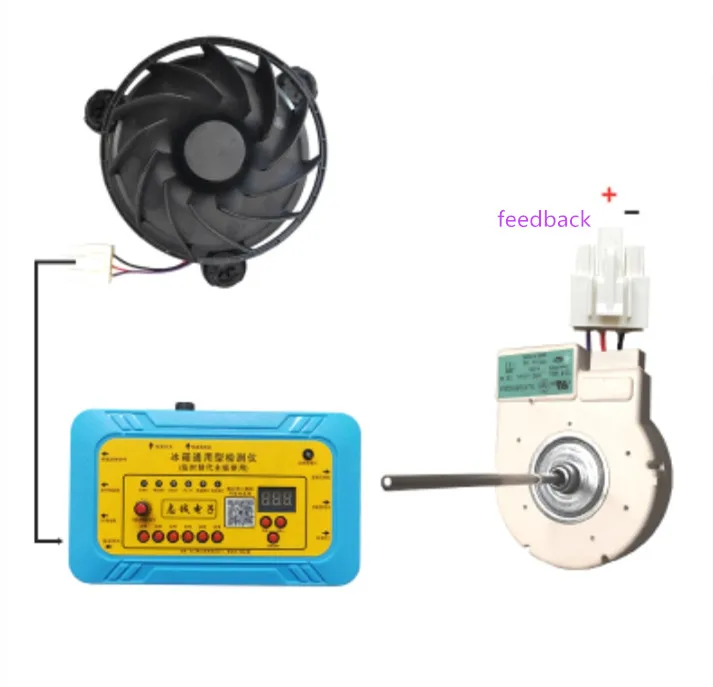

Как показано на рисунке, вентилятор постоянного тока подключен к детектору в порядке положительного (+), отрицательного (-) и отзывы.

Пресс Кнопка вентилятора, в том случае, если скорость вентилятора может присутствовать нормальная на дисплее отображается частоты (скорость) вентилятора в реальном времени отзывы сигнал, и вы можете судить о том, что вентилятор работает исправно.

Если вентилятор не вращается или дисплей показывает E1 через 10 секунд, можно считать, что вентилятор неисправен.

Примечание: четырехпроводный вентилятор также может быть проверен

Фиолетовый: отзывы вентилятора

Красный: вентилятор + 12 В

Черный: заземляющий провод вентилятора (GND)

Обнаружение электрического переключателя клапана:

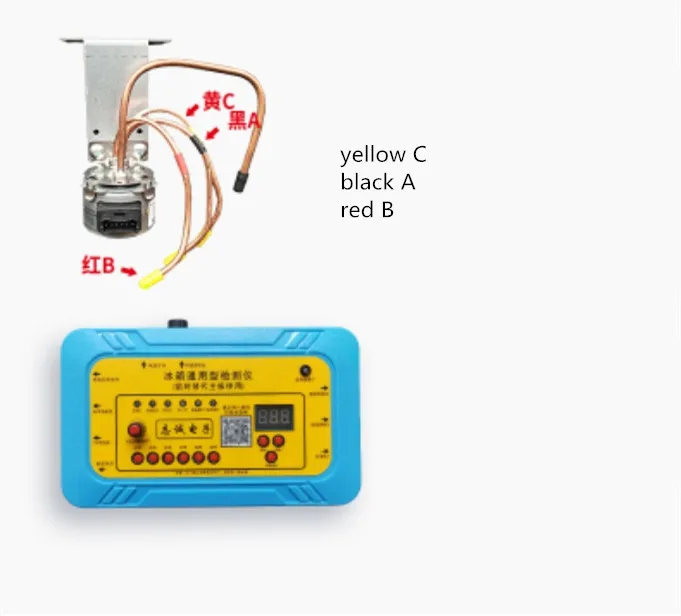

Как показано на рисунке, подключите электрическое считывание к детектору, нажмите и удерживайте кнопку электрического клапана в течение 3-5 секунд, дисплей показывает-0, катушка возвращается в исходное положение, и вход подключен к порту A в это время. Нажмите кнопку электрической регулировки один раз, дисплей показывает-18, и вход подключен к порту B в это время.

Нажмите кнопку электрического клапана во второй раз, дисплей показывает-36, и вход подключен к порту C в это время. Пробежите электрическую кнопку чтения в третий раз, дисплей показывает-54, и вход подключен к порту BC.

После обнаружения выше электрический клапан переключается нормально, и можно оценить, что электрическая смазка не повреждена. Если электрический клапан не работает, электрический клапан неисправен.

Примечание: Приведенный выше метод работы заключается в том, чтобы открыть электрический клапан, закрыть электрическую ширину, нажмите и удерживайте в течение 3-5 секунд, он отобразит 0, 18, 36, 54.

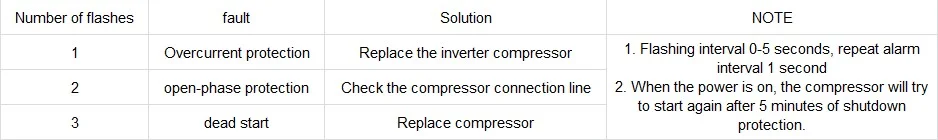

Инверторный компрессор код неисправности светильник:

Если компрессор инвертора неисправен, посмотрите на инверторный светильник неисправности на тестере и подтвердите, что светодиодный светильник инверторной платы мигает неравномерно. Конкретная причина ошибки исследована, и план обслуживания выглядит следующим образом:
