Flytower F3 интегрированный OSD Мини контроль полета
Приемник конфигурации, когда SBUS и приемник на DSM вход, пожалуйста, настройте RX3 как входной интерфейс.
В приемник на DSM берет питание от 3,3 V.
Ресиверы SBUS и PPM принимают мощность от 5 В.
Заводская Прошивка: betaflight 3.1.0 OMNIBUS
Во-первых, оснащен ускорением управления полетом MPU6000 F3; Интегрированный 5V 1A BEC, интегрированный OSD. (Эта версия 6DOF, без барометра и электронного компаса)
1. Данная плата обеспечивает все функции, весит всего 7,7 г, фиксированная отверстие для 20 мм (M2.5 отверстие);
2. Для четырехосевых моделей с учетом встроенного фильтра LC, Поддержка прошивки BF;
3. Использование одной микросхемы 256K флэш-памяти STM32F3CCT6, подключение к интерфейсу SPI датчика MPU6000, более высокая скорость вычисления;
4. Поддержка 2-4S вход питания;
5. Встроенный 5 в 1A Выход BEC;

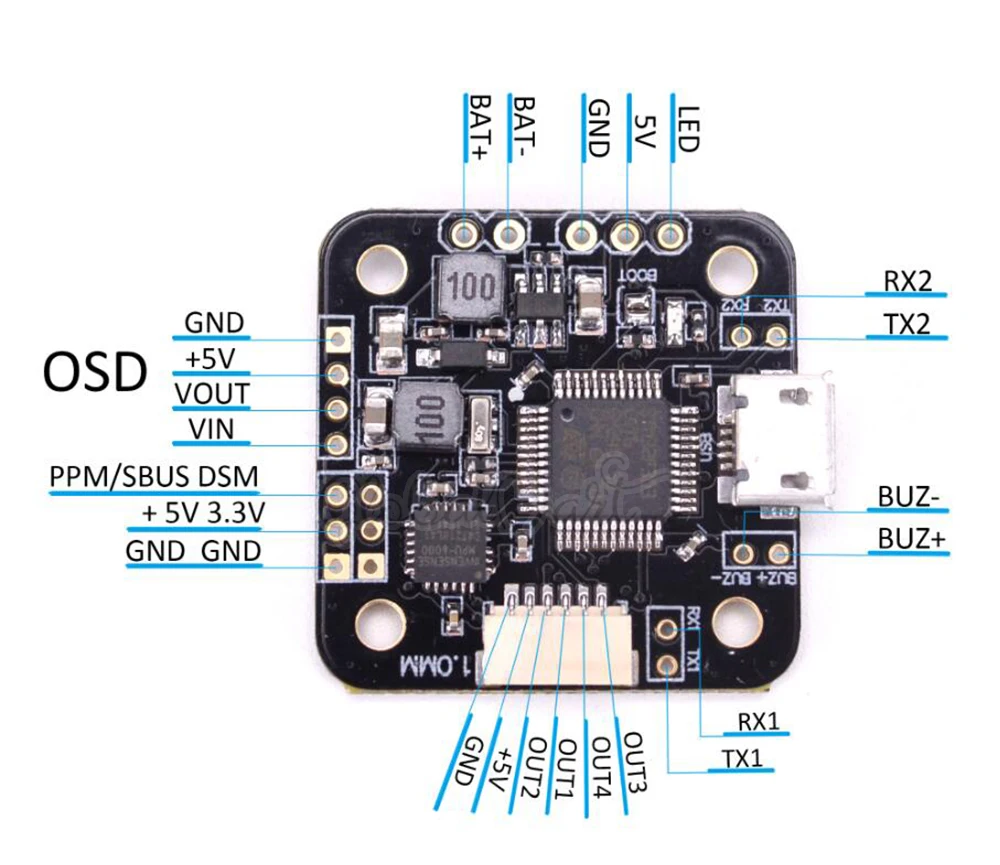

Мини F3 flytower подключение чертеж:
Flytower F4 интегрированный OSD Мини контроль полета
Во-первых, оснащен ускорением управления полетом MPU6000 F4; Интегрированный 5V 1A BEC, интегрированный OSD. (Эта версия 6DOF, без барометра и электронного компаса)
1. Эта плата обеспечивает все характеристики, весит всего 8 г, фиксированное отверстие для отверстия 20 мм (отверстие M2.5);
2. Для четырехосевых моделей с учетом встроенного фильтра LC, Поддержка прошивки BF;
3. Поддержка 2-4S вход питания;
4. Встроенный 5 в 1A Выход BEC;
5. Поддержка PPM,SBUS,DSM2/приемник DSMX;
Приемник конфигурации: SBUS и приемник на DSM вход, пожалуйста, настройте RX1 как входной интерфейс.
В приемник на DSM берет питание от 3,3 V.
Ресиверы SBUS и PPM принимают мощность от 5 В.
Заводская Прошивка: betaflight_3.1.0_OMNIBUSF4
Последняя прошивка поддерживает драйвер Dshot ESC.

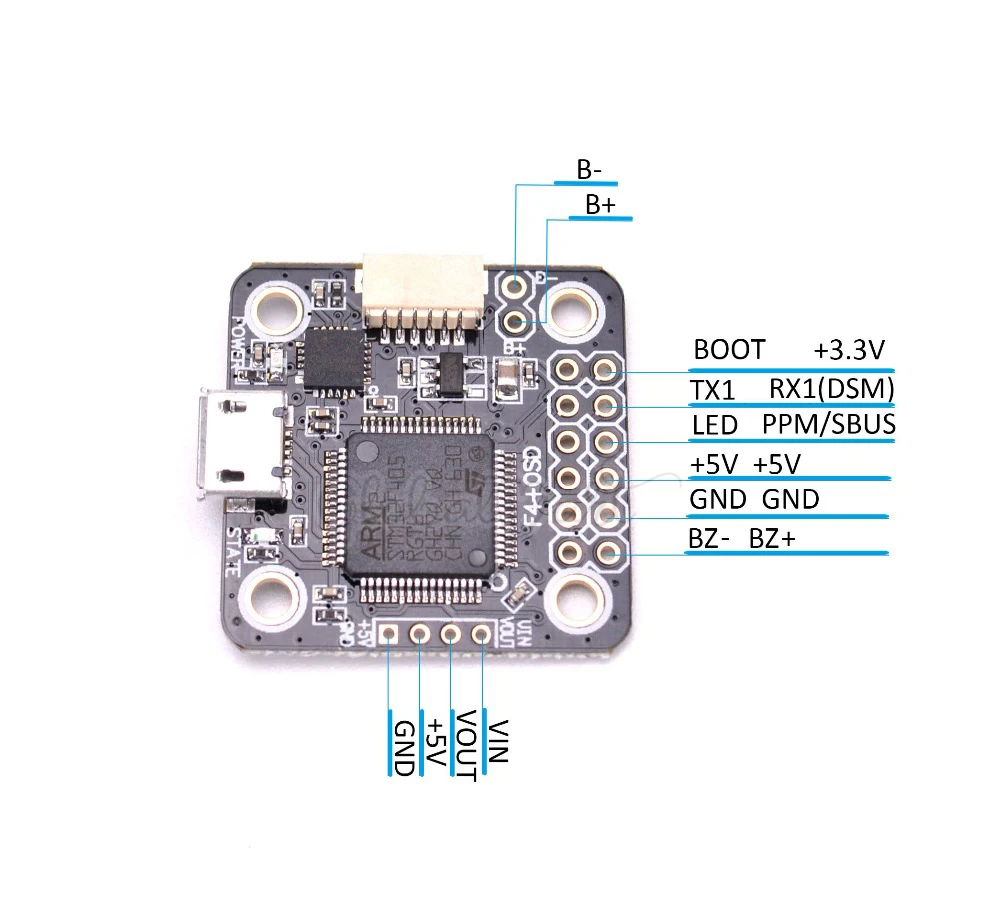

Мини F4 flytower чертеж подключения:

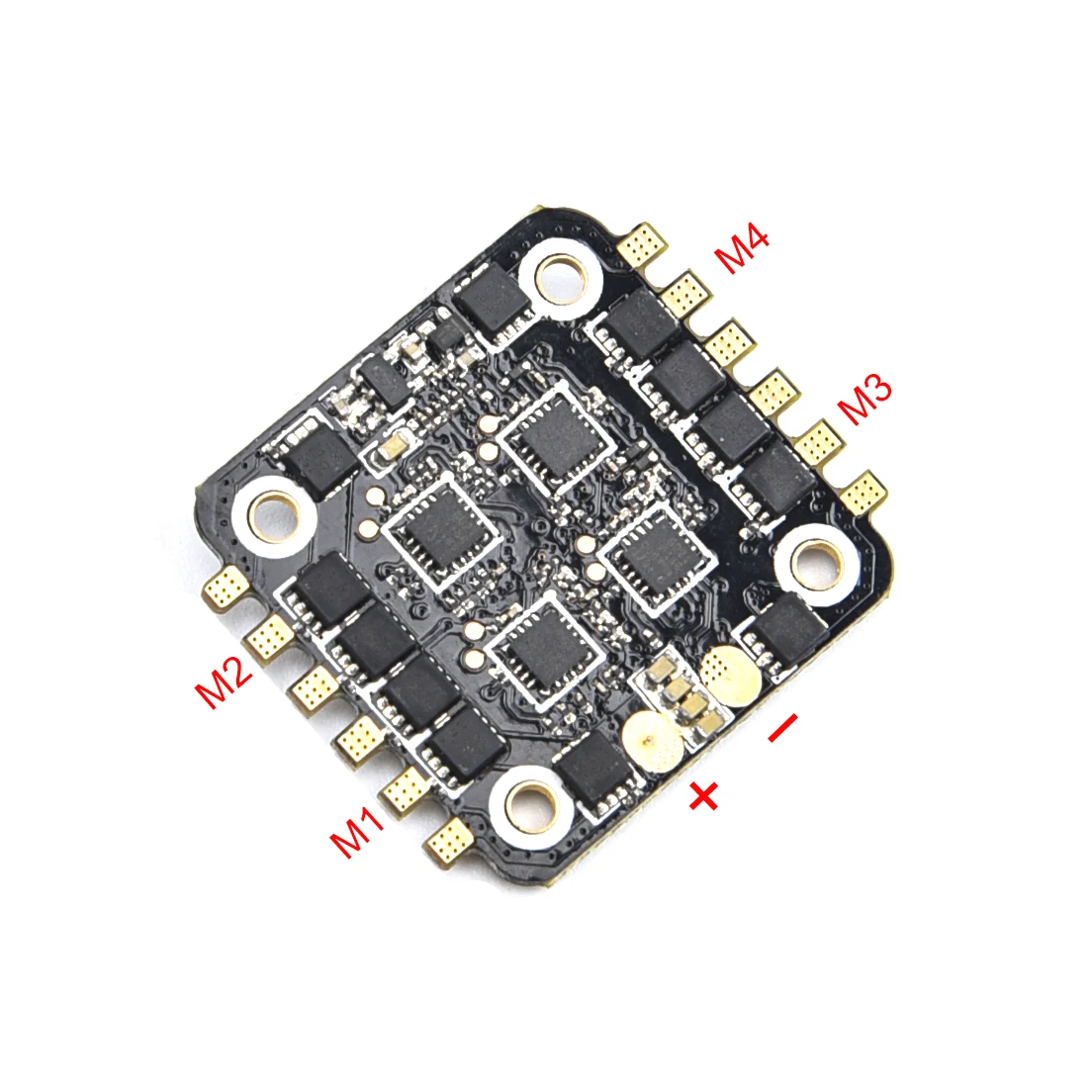

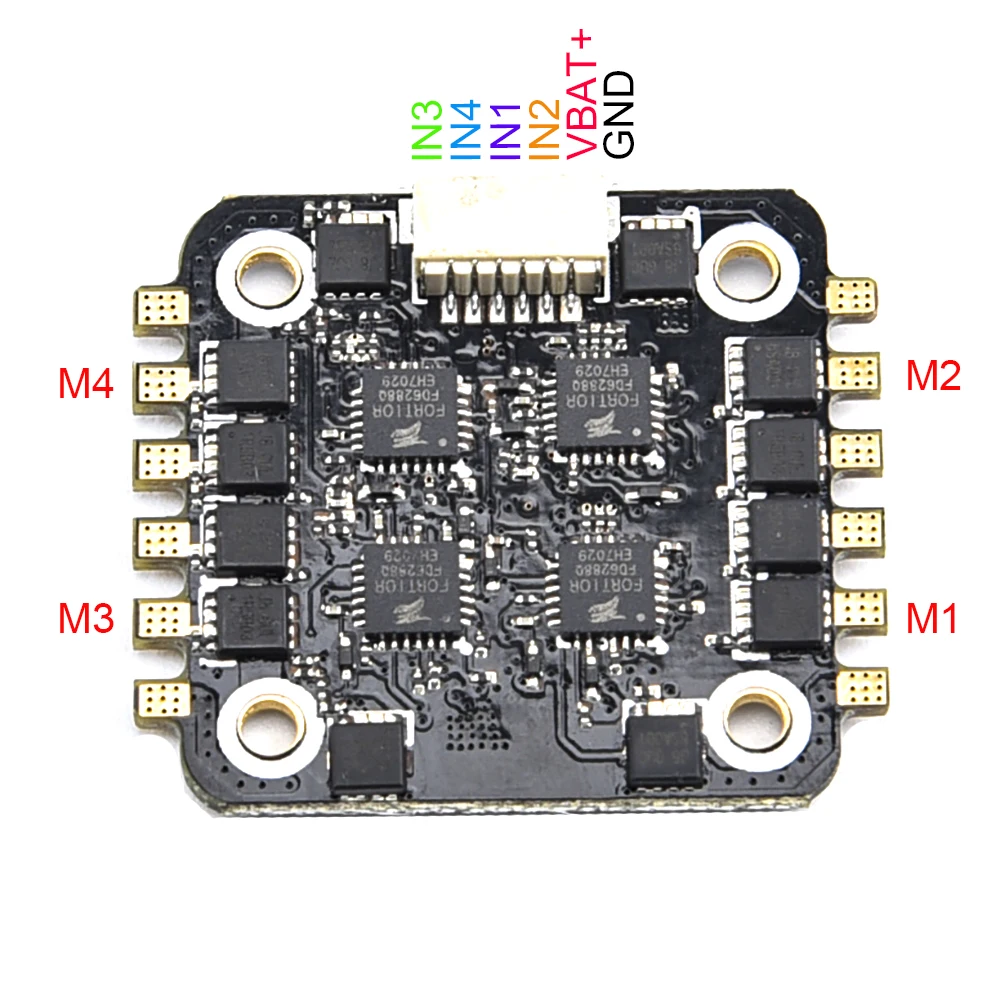

15A 4в1 2-3S ESC:
Особенности:Con. Ток: 15AПиковый ток (10s):20ABEC:5 ВЛипо: 2-3SПрограммирование: ДаВес: 3,2 гРазмер (PCB):27 мм * 27 ммРазмеры монтажного отверстия M3: 20 мм * 20 мм
Особенности:
Маленький размер: 20x20 мм монтажные отверстияНовый MCU BusyBee2 на 48 МГц, поддержка до 500k eRPMУлучшенная прошивка с помощью BLHeli_SАппаратный драйвер PWM на 36 кГцПоддерживает Oneshot125 (125-250us), Oneshot42 (41,7-83.3us) и Multishot (5-25us). Автоматическое обнаружение. Совместимость с DSHOTУльтра легкий и компактный размерАдаптивное время, совместимо с широким диапазоном двигателей и квSychronous технология выпрямления повышает эффективность, демпфированный светильникМощное регенеративное торможение/активное торможение.2-3s LiPo батарея совместима
Характеристики:
Вход: 2-3s LipoПостоянный: 15 АмперВзрыв: 20 АмперВес: 3,6g w/проводаРазмеры: 27x27x2 мм (высота 6 мм, включая разъемы) (ширина 31 мм с вкладками двигателя)Размеры крепления: 20x20ммПоддерживает демпфированный режим, Oneshot125 и Multishot. DSHOT через прошивку flash.

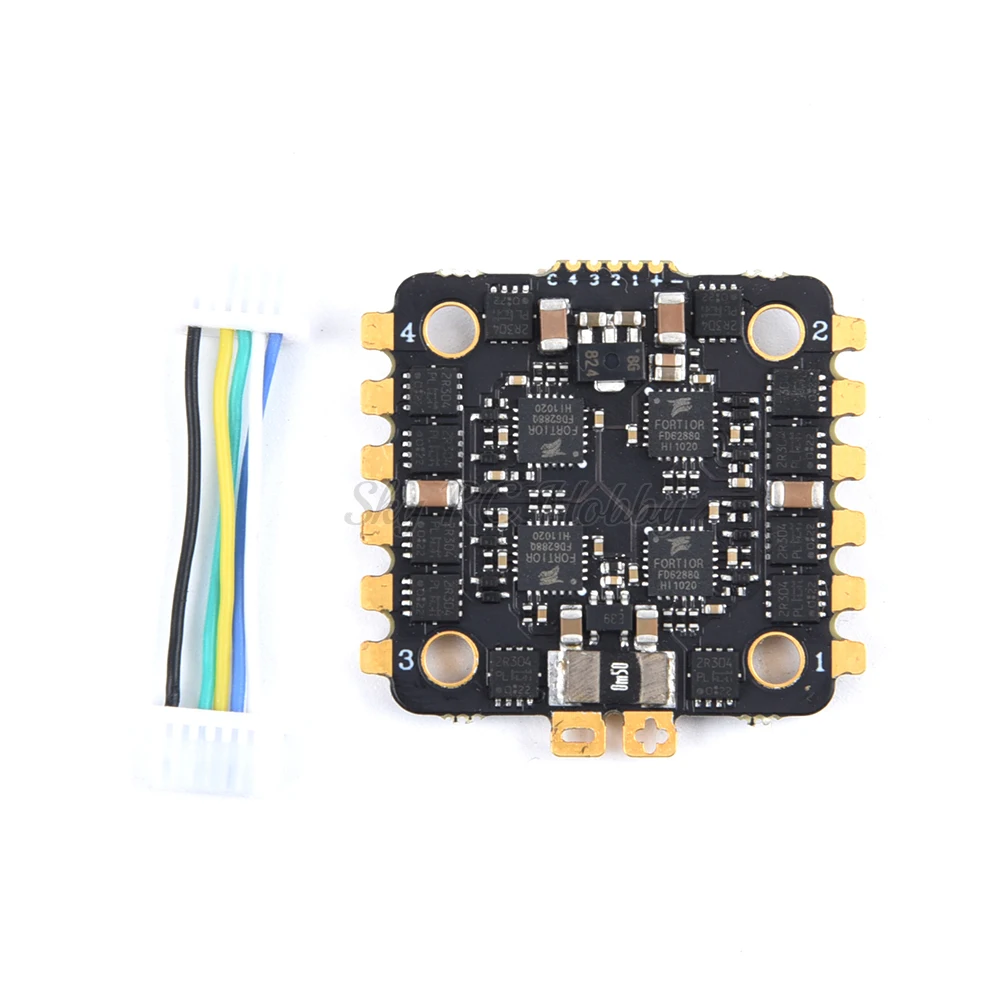

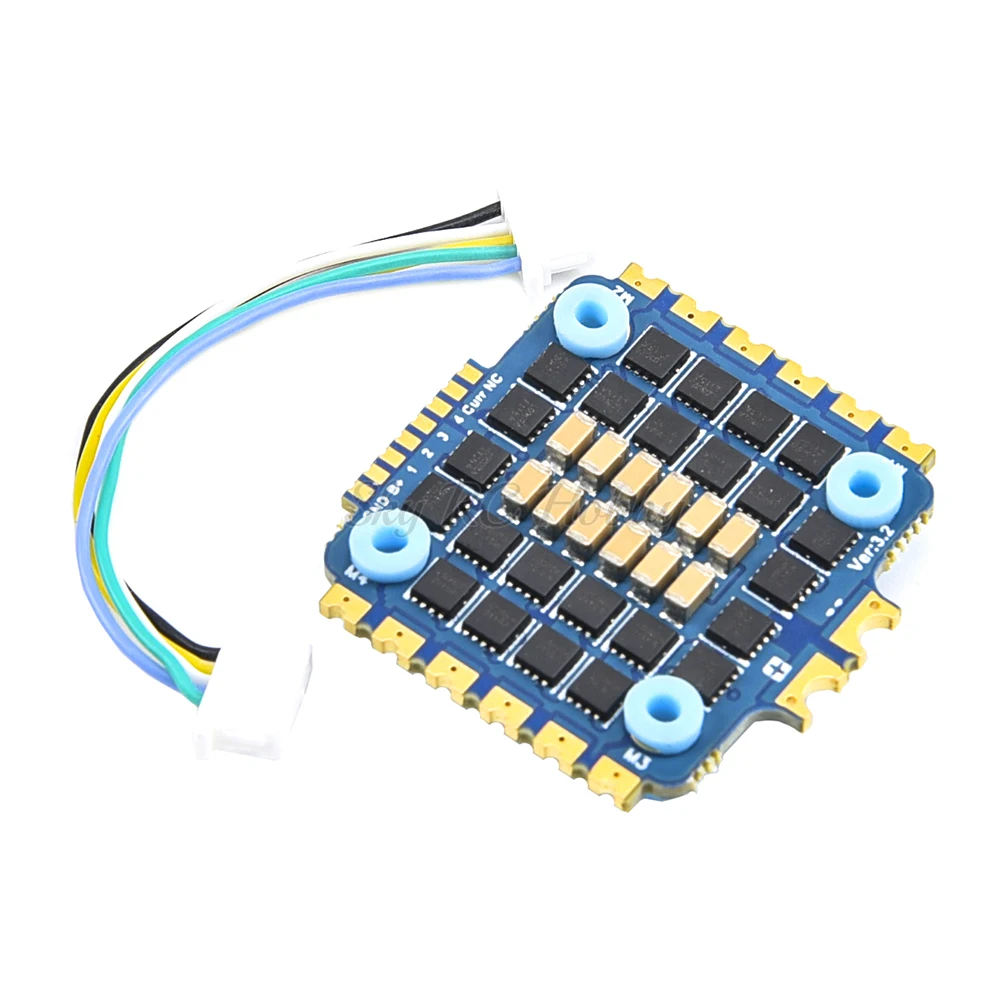

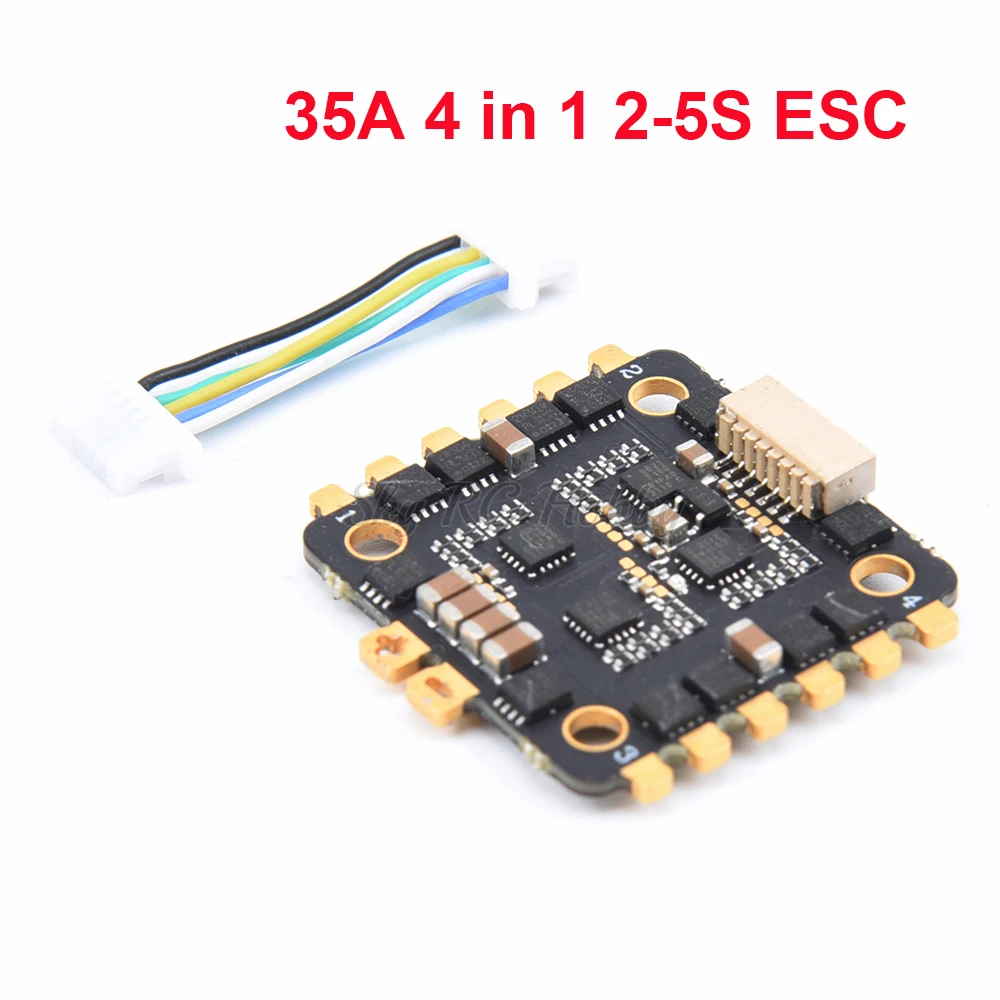

Mini 35A 2-5S 4in1 ESC:
BLS U 35A V2.1 от 2 до 5 лет, Размеры S 4-в-1 электронная система контроля устойчивости
Недавно разработанный BLHELI _ S 35A V2.1 4 в 1 миниатюрный электронный контроль стабильности
Высокая системная интеграция, значительно меньше стандартного размера, отличная производительность, поддержка 5S,
Цель-J-H-25. Поддержка DSHOT, MULTISHOT, ONESHOT и т. д.
Подкладка полурасширена, экономит пространство и долговечна.
EFM8BB21F16G микрокомпьютер с одним чипом, быстрая переплавка; Увеличение конденсатора для уменьшения мощности
Шум; Электронная система контроля стабильности с прошивкой BLHELI _
Поддержка 2-5S входное напряжение, 4PWM вход
Компактный размер 31*31 мм в диаметре, ультра легкий 6,1 г
Поддержка ONESHOT125, ONESHOT42, MULTISHOT, DSHOT150, DSHOT300, DSHOT600
Характеристики: MCU: EFM8BB21F16G, амперметр: Да Вход: 2-5SLIPO
Монтажные отверстия: 20X20 мм, м2
Цель: J-H-25
Обычный: 25 ампер
Пик: 35 ампер
Размер: 31*31 мм (включая силовую подушку)
Монтажное отверстие: 20*20 мм



XF5806 VTX 5,8G:
Модель: XF5806 _ V2Входное напряжение: 7-26 вПротокол управления: TBS SmarAudio V2.Бортовой BEC выход: 5 ВРазъем антенны: MMCXКоличество каналов передачи: 40Способ подключения: прокладкаМощность передачи: 25/100/200 / 400 МВтМонтажное отверстие: 20*20Формат видео: PAL / NTSC

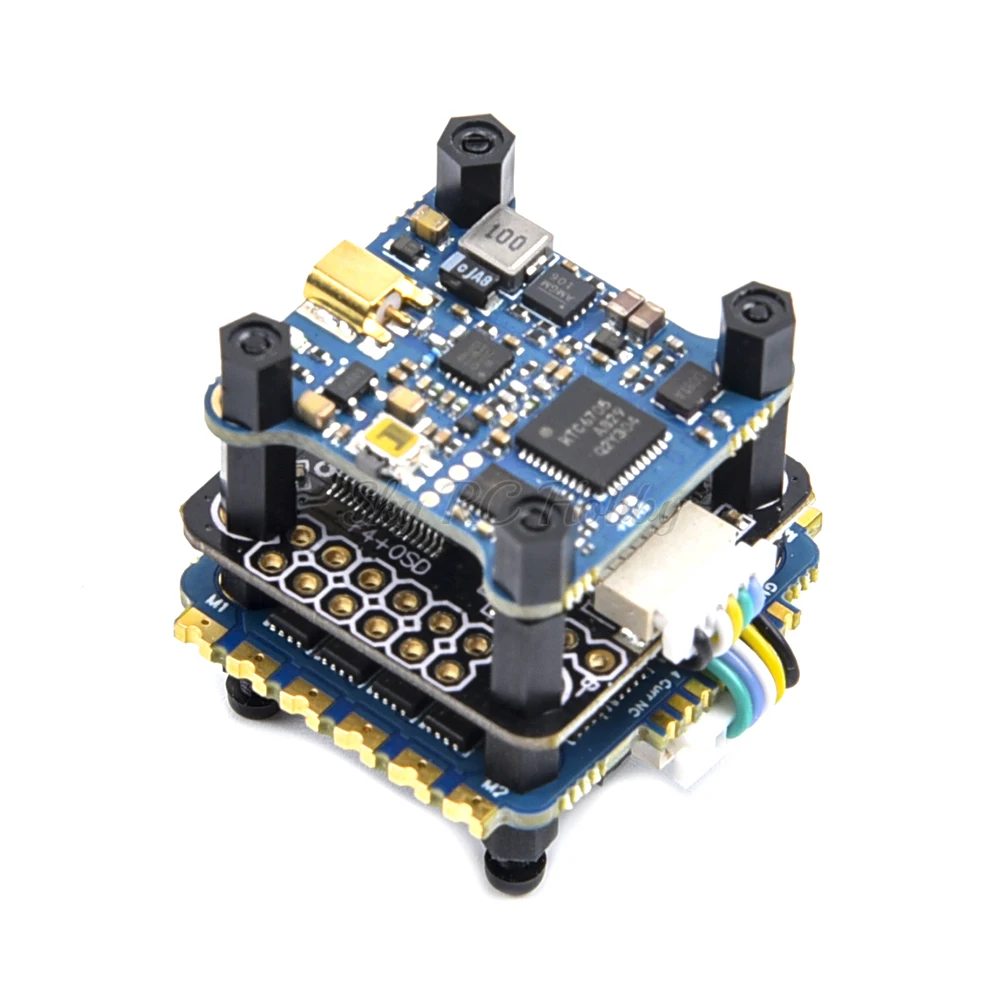

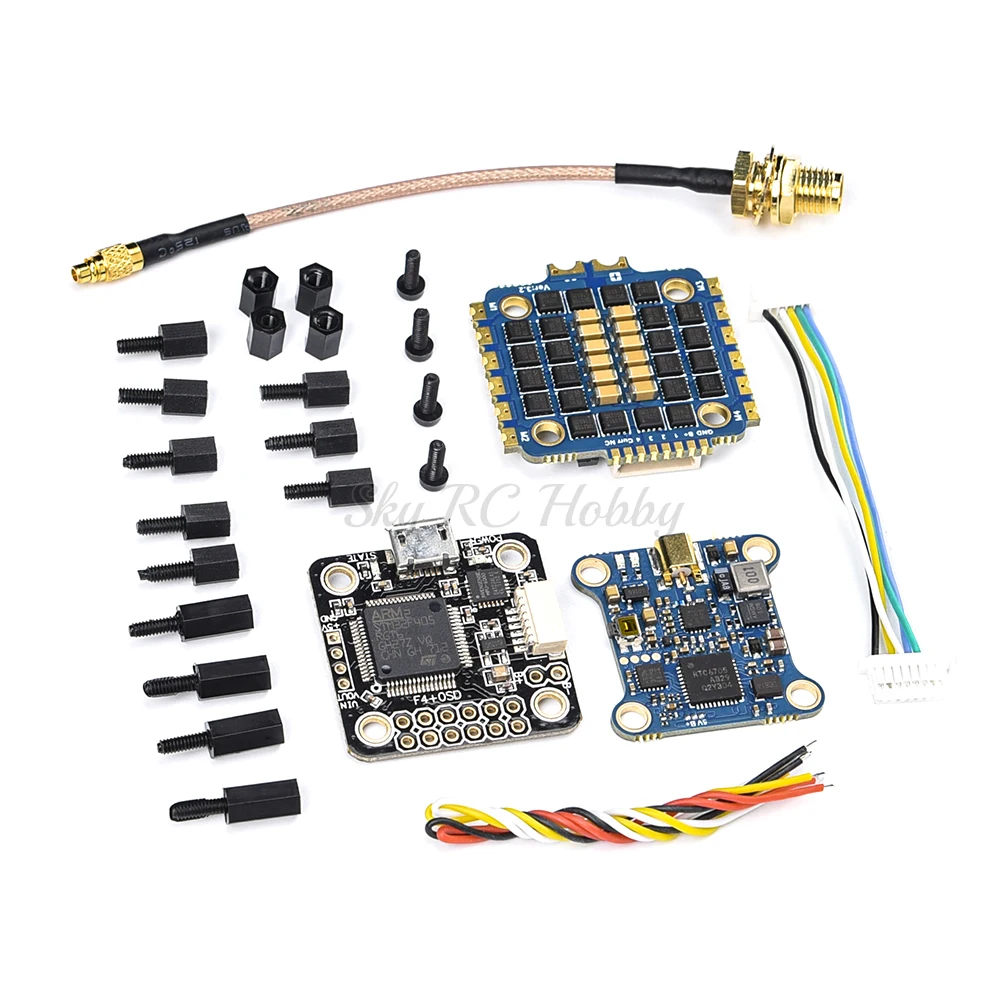

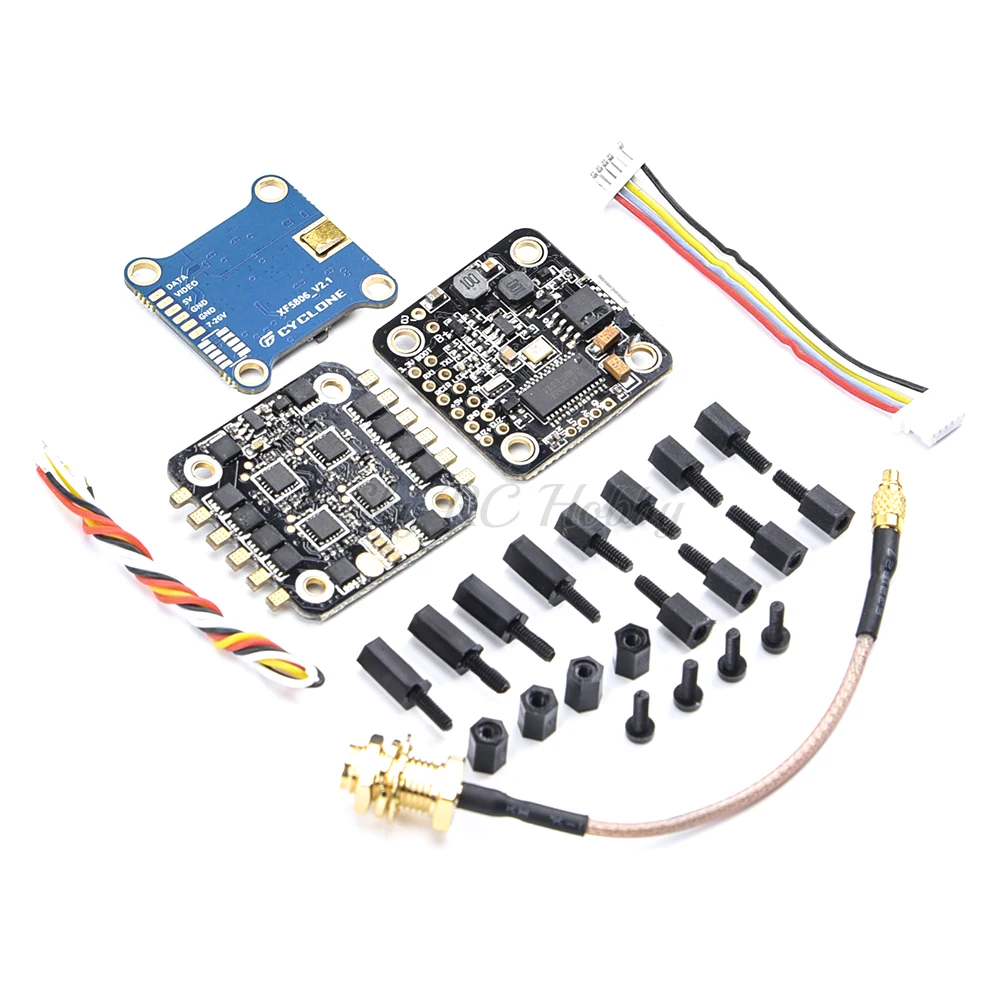

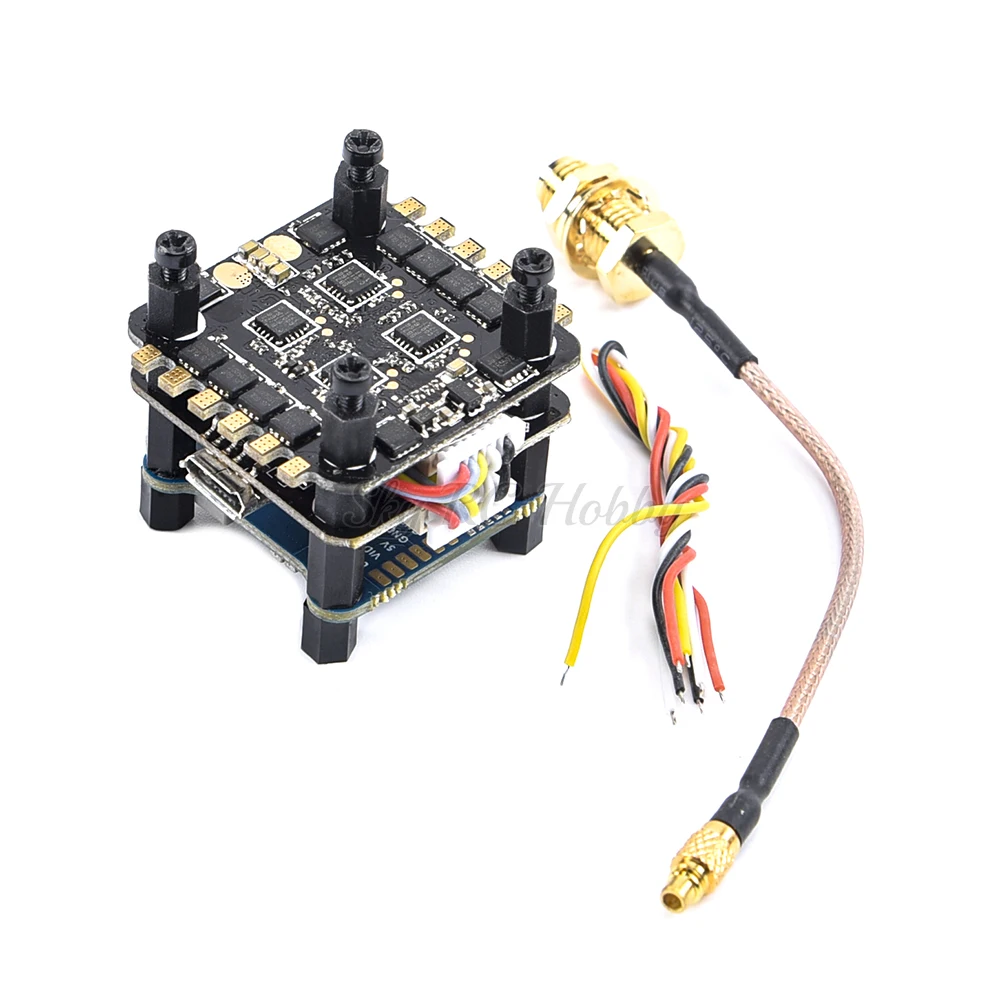

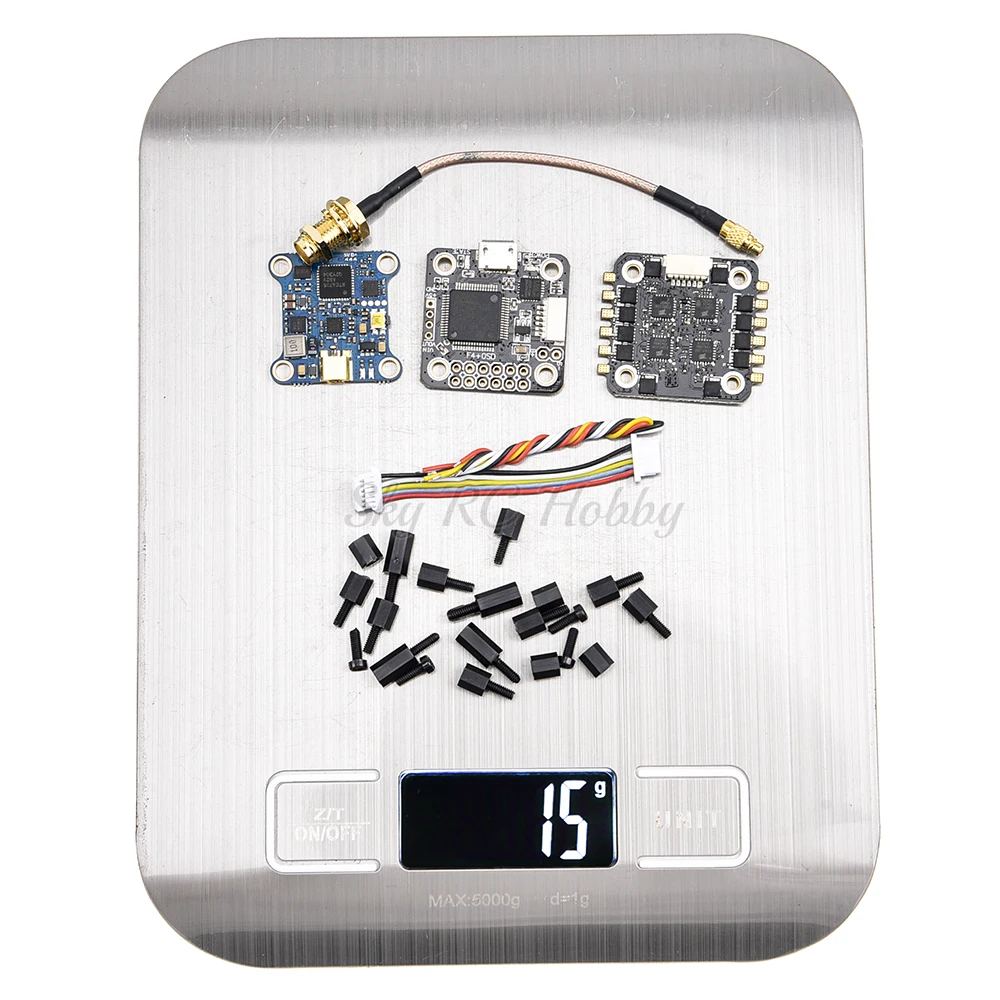

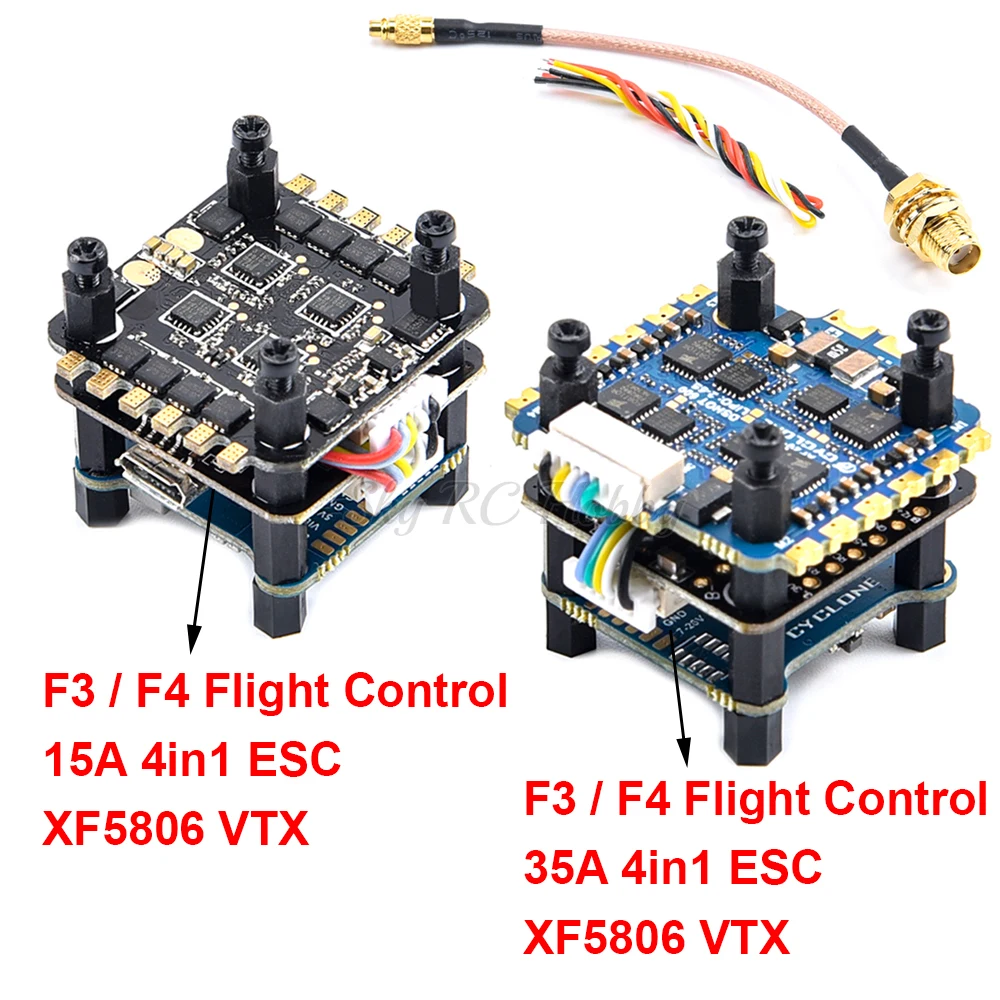

Посылка включает в себя:(Отправьте его по вашему выбору)
1 x Mini 15A / 35A 4 в 1 ESC (Примечание: для платы ESC 35A в наличии есть черный или синий цвет, мы отправим его случайным образом.)
1 x Мини F3 / F4 Контроллер полета интегрированный OSD
1 x XF5806 5,8G 40CH 25/100/200/400 МВт переключаемый видео передатчик FPV VTX
Примечание: Это набор, вы должны собрать его самостоятельно.
