Описание товара:

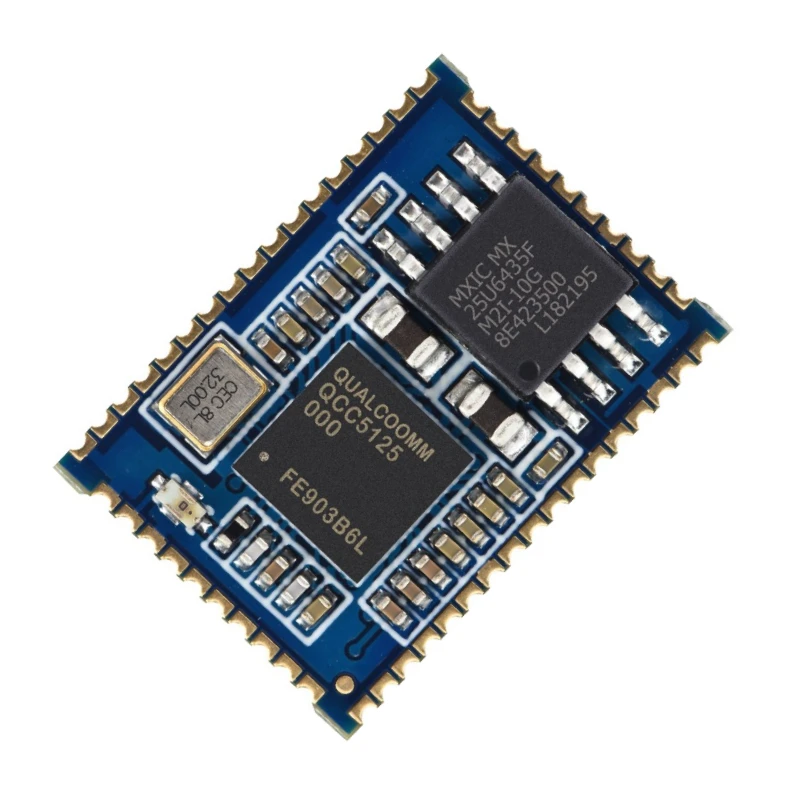

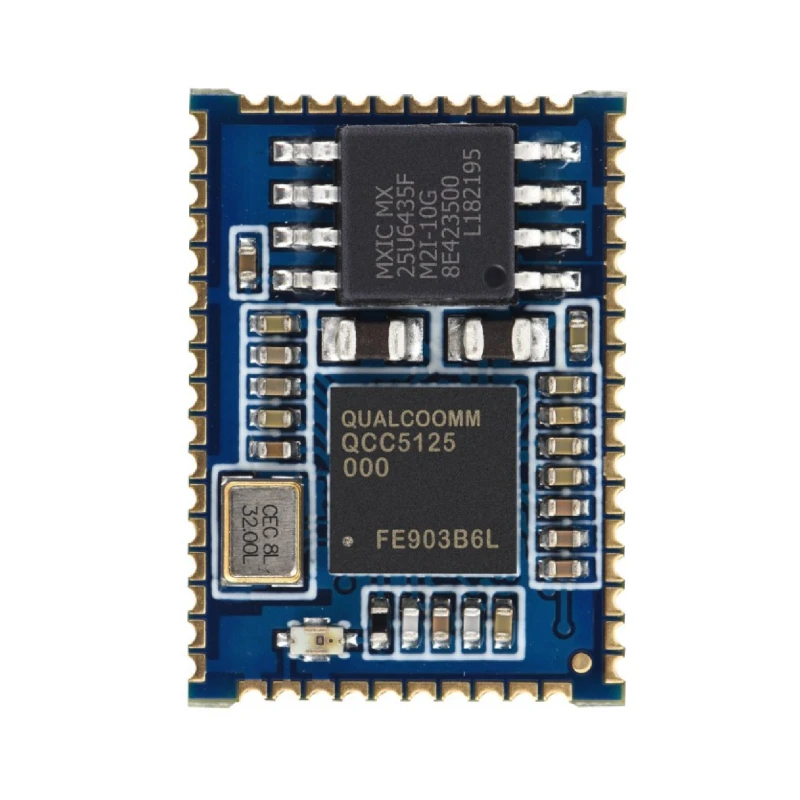

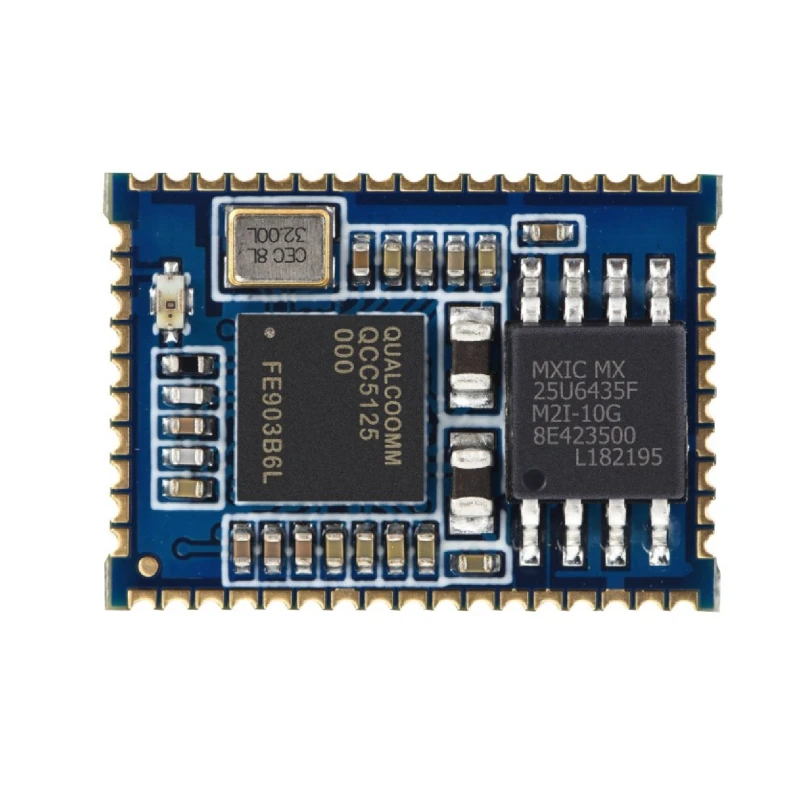

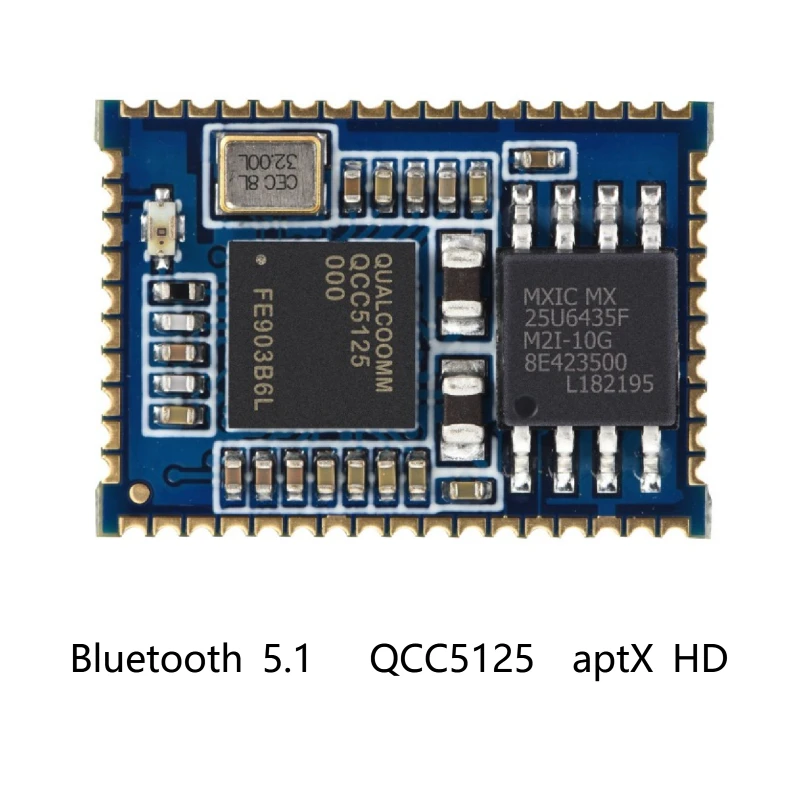

BLM-BTM525-это двухрежимный модуль Bluetooth 5,1, основанный на чипсете Qualcomm QCC5125, модуль имеет вспышку SPI 32M, он поддерживает кодек SBC, AAC, aptX, aptX HD. Для получения звука, он поддерживает Аналоговый и I2S выход.
Общие характеристики
Модель модуля Bluetooth
BLM-BTM525
Версия Bluetooth
Bluetooth V5.1
Чипсет
QCC5125 BGA
Рабочее напряжение
2,8 ~ 4,2 в
Протокол Bluetooth
A2DP v1.3.1, AVRCP v1.6, HFPV1.7, HSP v1.2, карта v1.1, PBAP v1.1.1, DID v1.1
Интерфейс
PIO, SPI, AIO, UART, USB, PCM,I2S, SPDIF, SPK(L/R)
Температура хранения
-40 ° Cto + 80 °C
Система поддержки
Android, IOS и Windows
Аудиовыход декодирования
SBC, AAC, aptX,AptX HD,

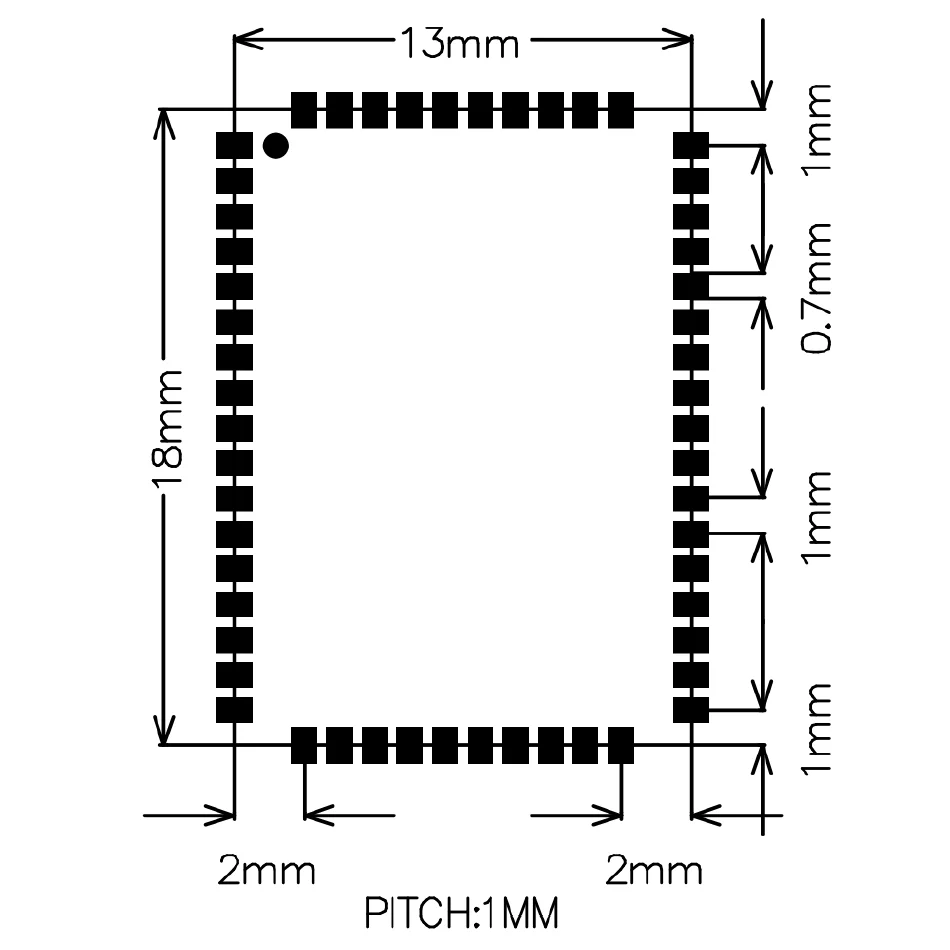

Размер модуля
15*22*2,5 мм
1. Прошивка по умолчанию
Поддерживает SBC, AAC,AptX, aptX HD декодирование, поддержка аналогового аудио.

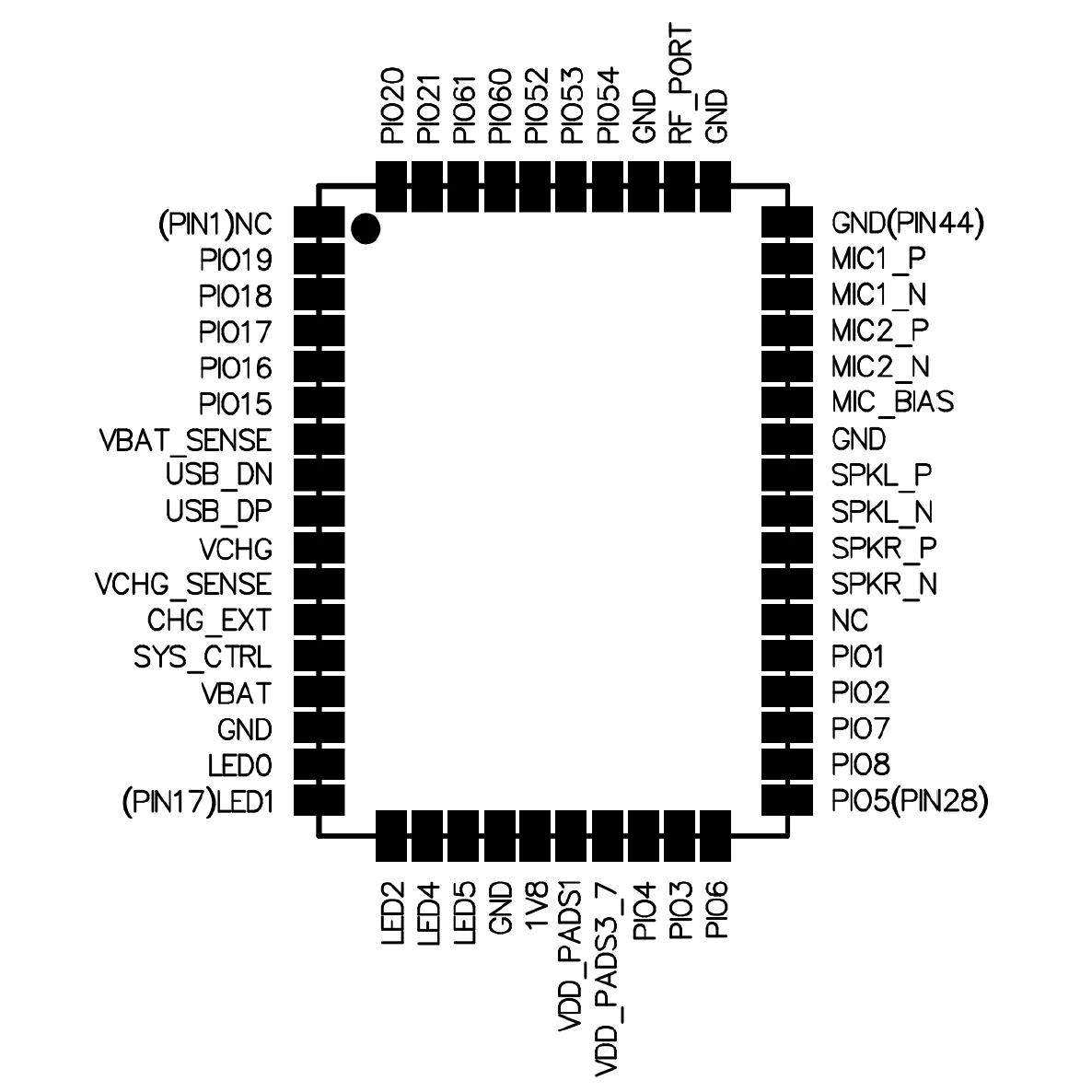

2. Описание ключа:
SYS _ CTRL
Включение на высоком уровне, выключение на низком уровне и автоматическое включение Режима сопряжения
При запуске
PIO2
Короткое нажатие play pause, длительное нажатие 3
Секунды для ввода сопряжения и длительное нажатие
В течение 5 секунд, чтобы очистить запись сопряжения.
PIO3
Короткий пресс: Pervious
Длительное нажатие: VOL-
PIO4
Короткое нажатие: следующий
Длительное нажатие: VOL +
PIO5
Подключение: высокий уровень
Отключено: низкий уровень
PIO19
Аудиовыход: высокий уровень
Нет звука: низкий уровень
PIO20
Выходной порт SPDIF
3. Светодиодный
BT отключен
LED0 LED1 запасная вспышка
Подключение BT
LED1 всегда включен
Информация о модульной посылка
