Привод HBS1108S
86 hsm85h - E1 = 86 hsm85h - E1 мотор
85H мотор Набор = 1108 Драйвер + 86HSM85H-E1 мотор + 8M кодер линия

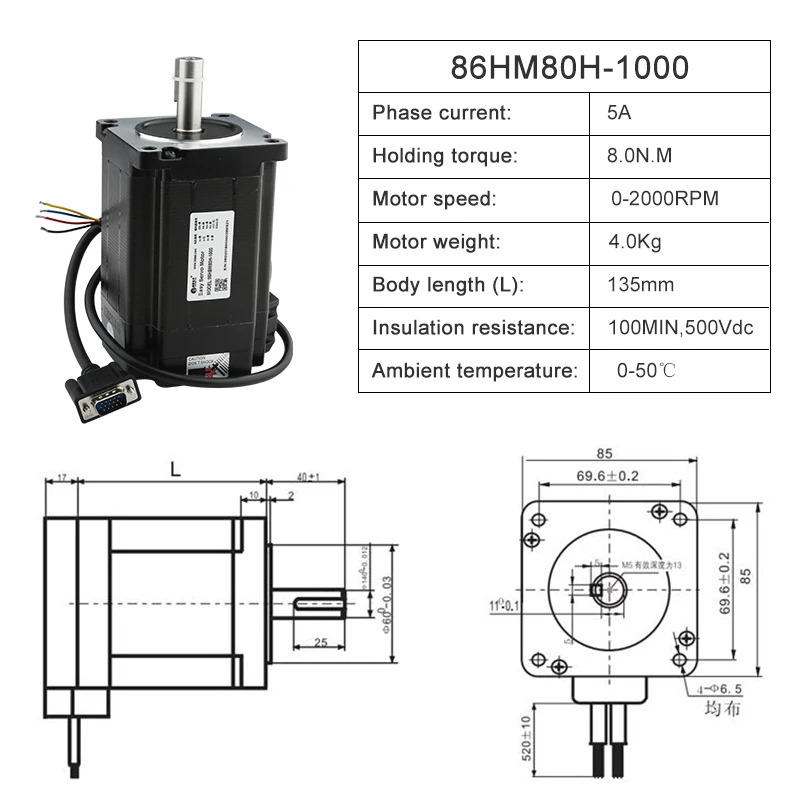

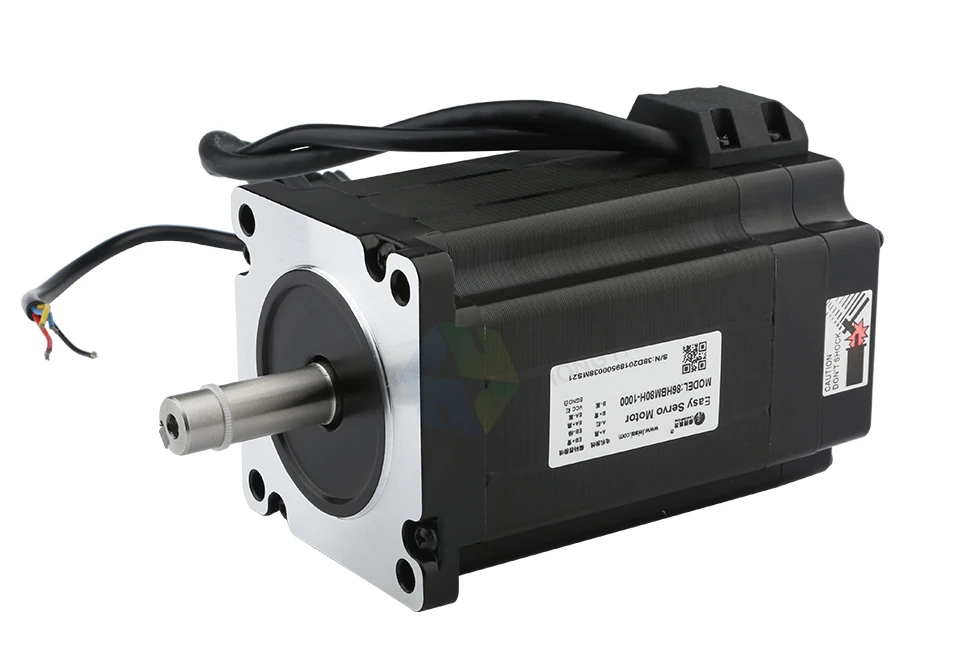

86HBM80H-BZ-1000 = 86HBM80H-BZ-1000 тормозной двигатель
80H комплект тормозного двигателя = Драйвер + 86HBM80H-BZ-1000 + 8M кодовая линия
Длинный двигатель 86HSM120H-E1 = 86HSM120H-E1
86HB120H-BZ-1000 = 86HB120H-BZ-1000 тормозной двигатель

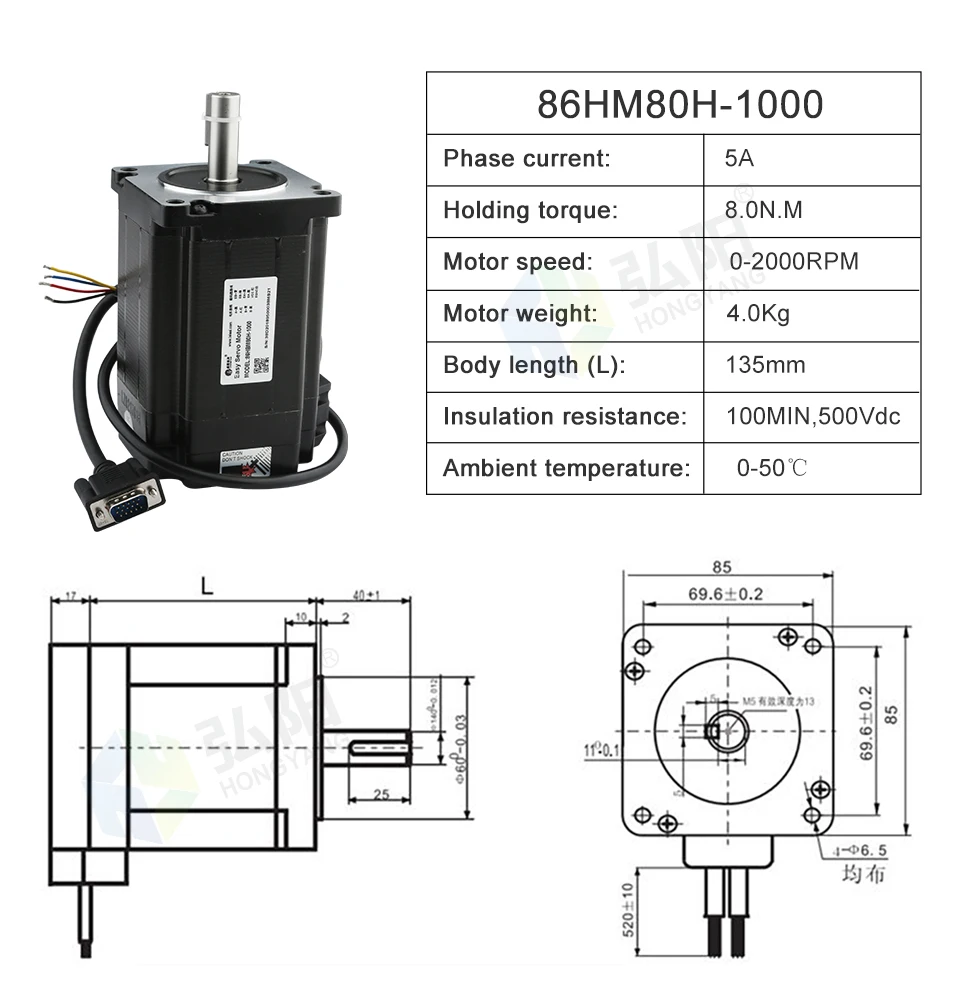

HBS1108 + 86HBM80H-1000

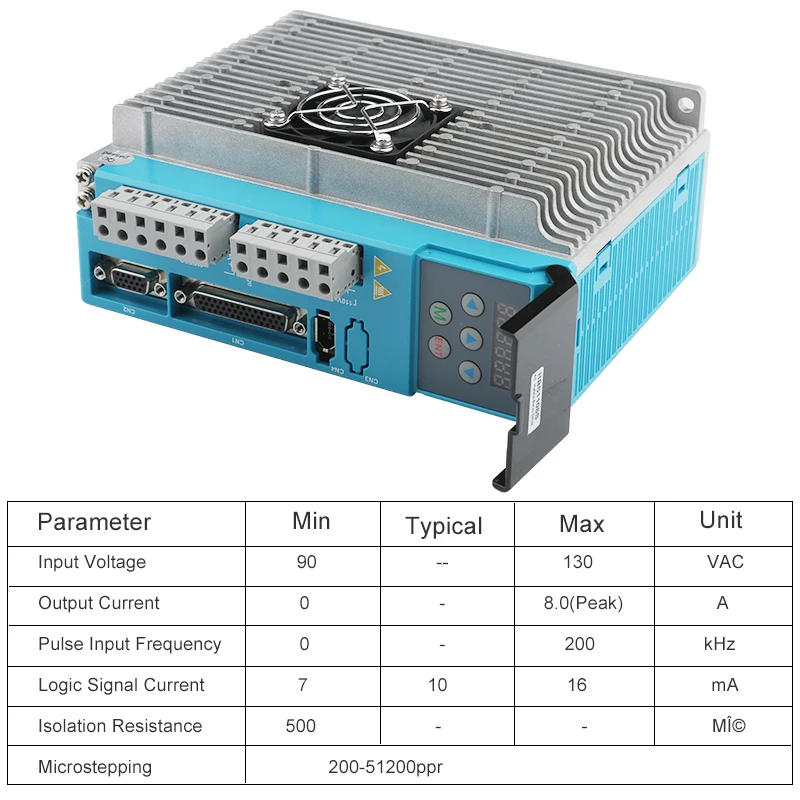

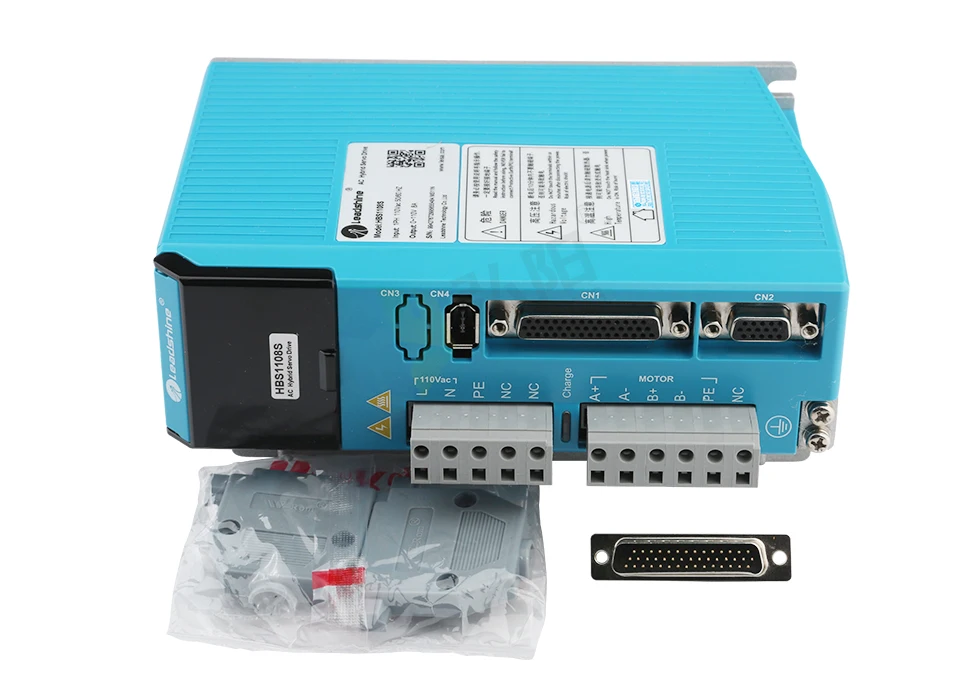

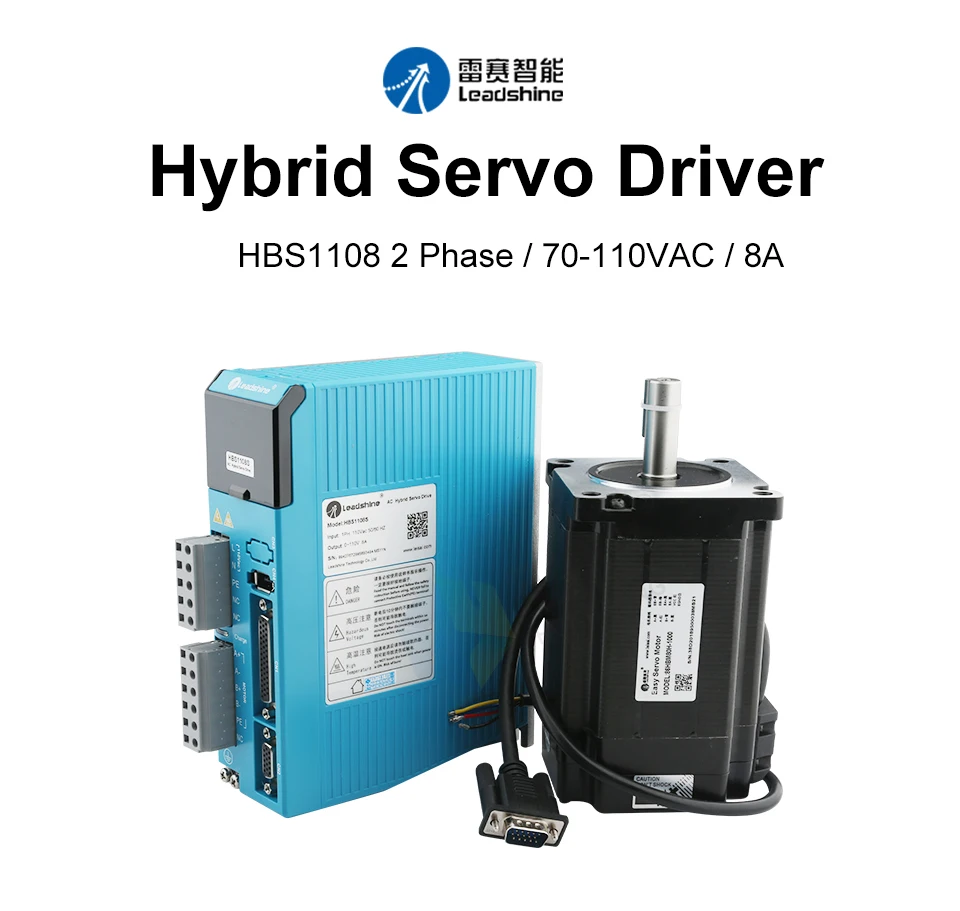

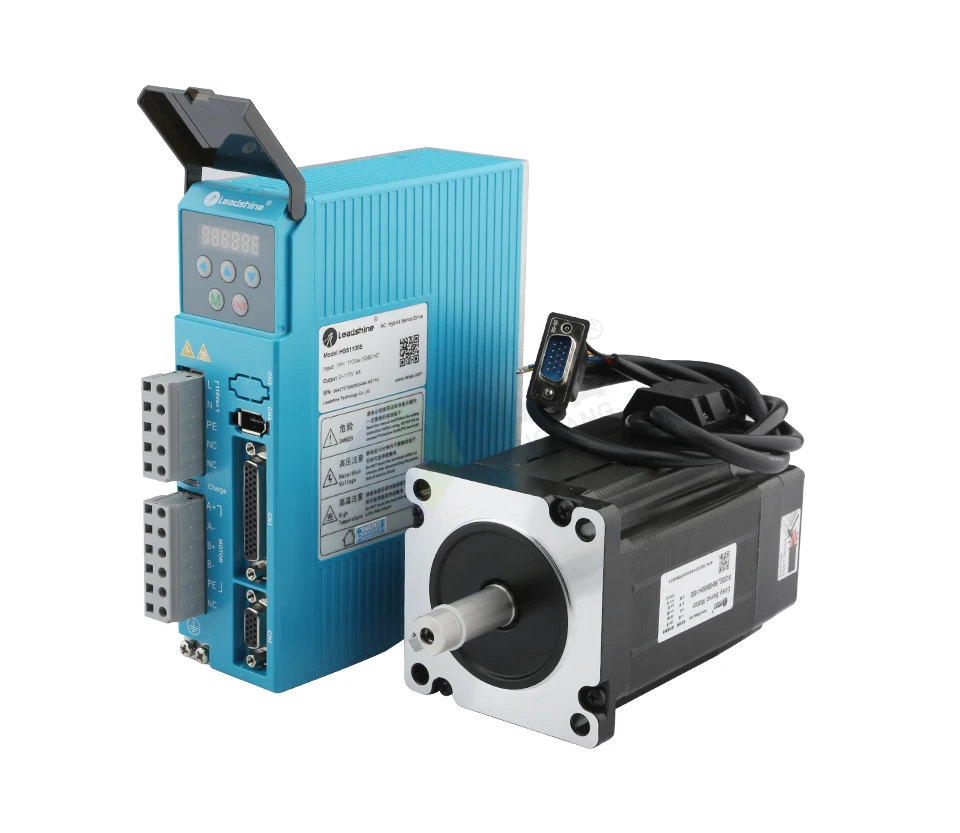

Гибридный Серводвигатель HBS1108S
Описание
Когда сервопривод является единственным вариантом, серия HBS предоставляет альтернативу приложениям, которые требуют высокой производительности и высокой надежности, и по-прежнему являются экономически эффективными. Система включает в себя 2-фазный шаговый двигатель, в сочетании с полностью цифровое, с высоким уровнем производительности и внутренний энкодер, используется для того, чтобы закрыть позицию, скорость и переменный ток в режиме реального времени, как система сервопривода. Он сочетает в себе лучшие технологии сервопривода и шагового двигателя и обеспечивает уникальные функции и улучшения, в то время как стоимость составляет только небольшую часть серводвигательной системы.

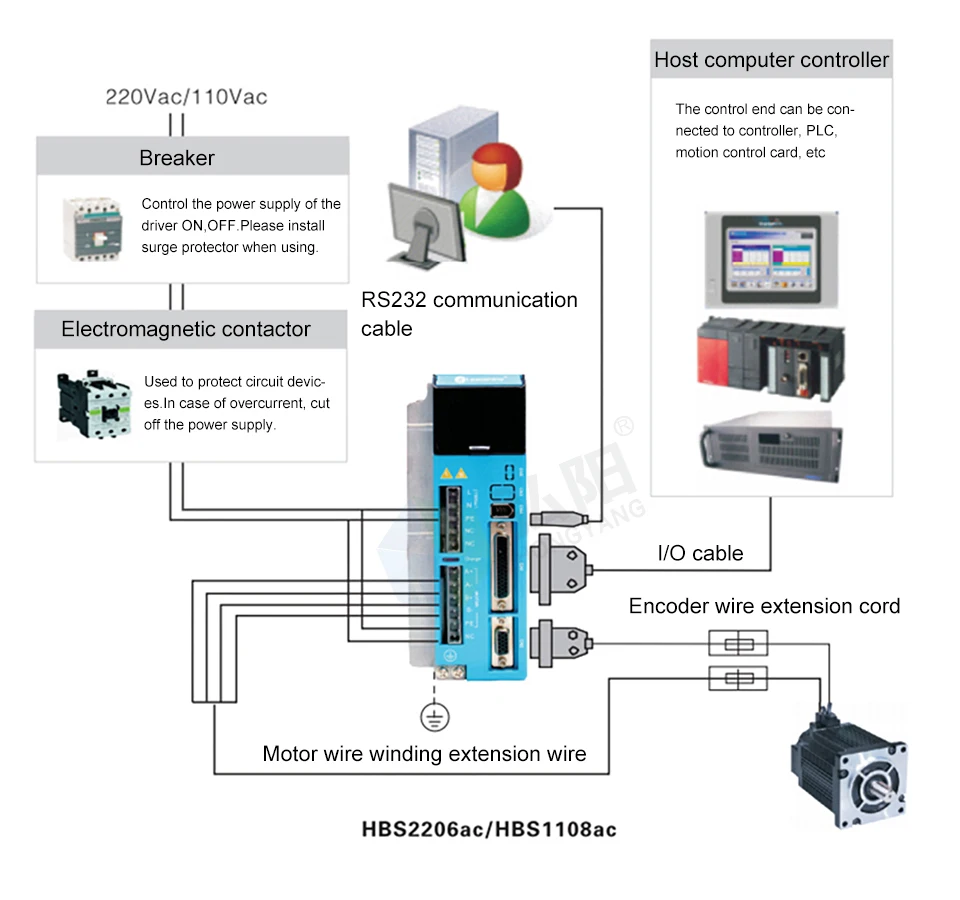

Меры предосторожности при установке:
1. Если вы используете однофазный блок питания 220 В, Пожалуйста, подключите блок питания к L и N клеммам, s не делать никаких соединений;
2. Пожалуйста, подтвердите, плотно ли подключены порты драйвера и свободны ли клеммы;

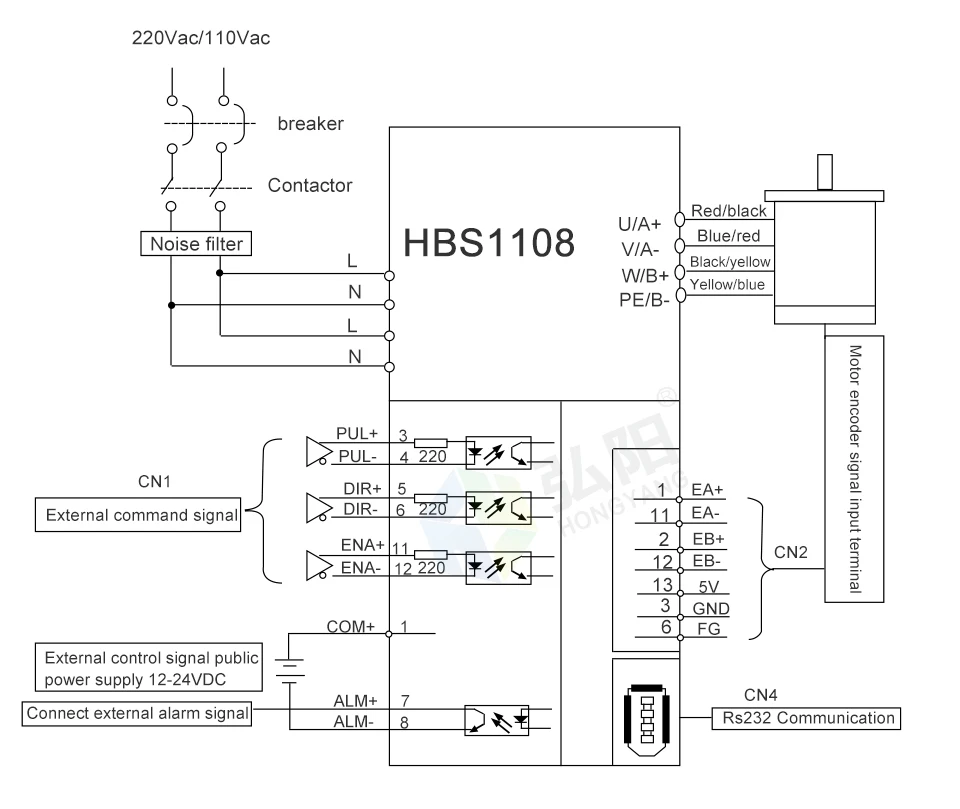

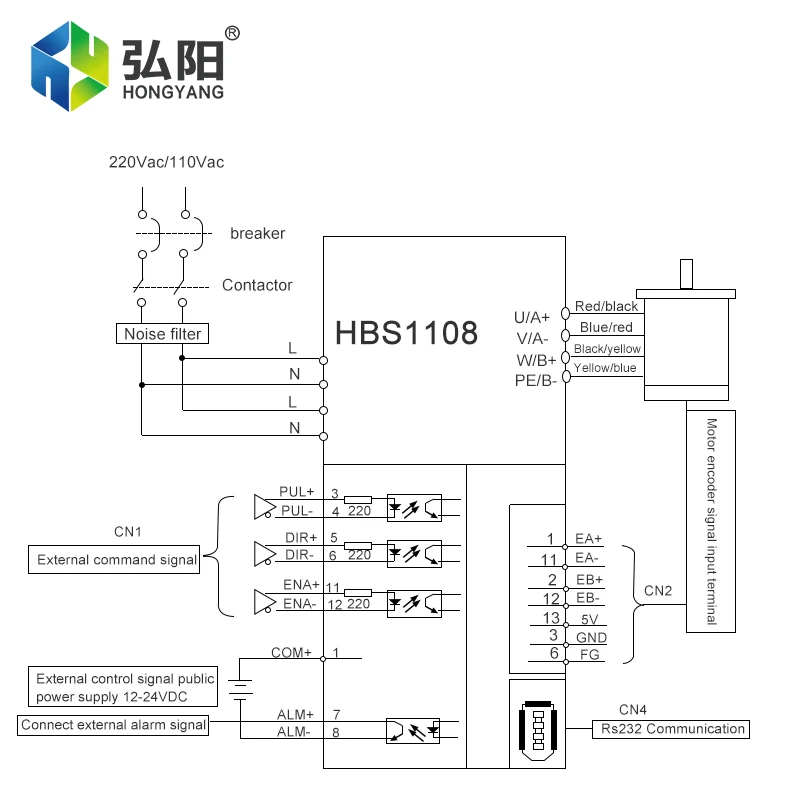

3. Когда происходит Аномальная ситуация и требуется Аварийная остановка, электромагнитный контактор может быть отключен от выхода сигнала ALM для отключения источника питания драйвера; приведенная выше схема проводки является справочной схемой для выбора модели, при фактическом использовании, Пожалуйста, убедитесь, что следуйте инструкциям по проводке в «руководстве пользователя» Подключите привод.
Применение
Когда сервопривод является единственным вариантом, серия HBS предоставляет альтернативу приложениям, которые требуют высокой производительности и высокой надежности, и по-прежнему являются экономически эффективными. Его быстрая реакция и сильные характеристики без колебаний делают его очень подходящим для таких приложений, как адгезия и системы видения, которые требуют быстрого движения и колебаний на короткие расстояния. Он очень подходит для применений, где оборудование использует механизм ременного привода или другие приложения, где жесткость низкая, и вы не хотите, чтобы он вибрировал при остановке.
Примечание:
1. При использовании экранированной электрической модели диаметр провода составляет 20,12 мм (WG24-26), а защитный слой заземлен
2. Длина электрической модели максимально короткая, контрольный кабель CN1 не превышает 3%, а отзывы CN2-длина электрической производительности не превышает 20 метров
3. Рекомендуется использовать трехфазный изолированный усилитель напряжения для источника питания и гарантировать, что заземление будет хорошим, чтобы уменьшить возможность электрических ударов: вы можете рассмотреть возможность добавления устройства питания bay wave для улучшения навыков
4. Если отрицательное число является индуктивным отрицательным числом, таким как зеленое устройство, вторичный диод должен быть подключен параллельно на обоих концах отрицательного числа: если диод свободного хода подключен в обратном направлении, это может повредить сетку привода
5. Пожалуйста, установите неразрывный тип (NFB) как можно больше. Автоматический выключатель может отключать внешний источник питания во время, когда драйвер 8 скрыт.
Меры предосторожности для установки двигателя
1. Не ударяйте вал серводвигателя тяжелыми предметами, иначе он легко повредит фотоэлектрический энкодер на задней крышке двигателя.
2. Пожалуйста, подтвердите правильность фазы выходного порта серводвигателя.
3. При фиксации двигателя необходимо использовать свободную шайбу для крепления, чтобы предотвратить ослабление двигателя.
4. Двигатели серии Shenzhen Leisai HBS не являются водонепроницаемыми, поэтому жидкости должны быть предотвращены от попадания в двигатель. Если пользователям нужны водонепроницаемые двигатели, пожалуйста, укажите их при заказе.
