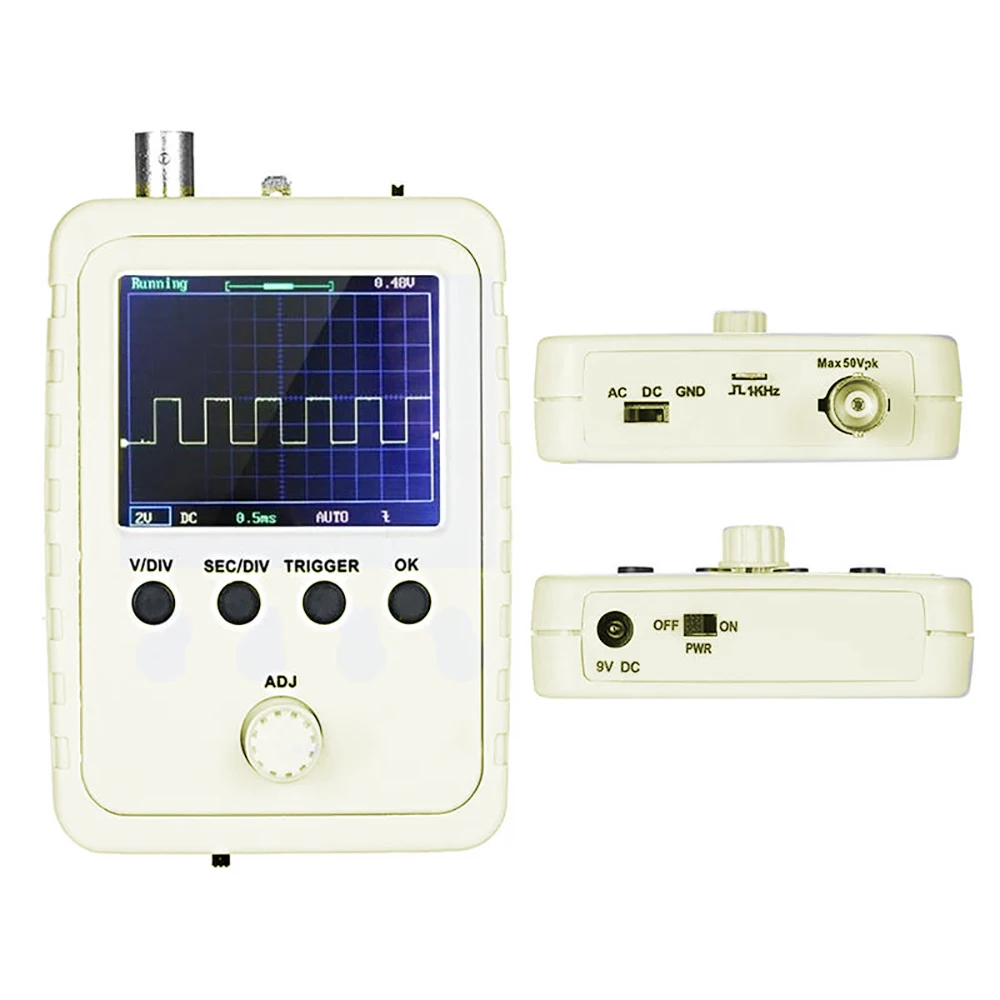

Портативный цифровой осциллограф TFT DS0150 с блоком питания и кабелем BNC-Clip, Модернизированный DSO138 (готовая машина в сборе)
Shop911326233 Store - Надежность 89.5%
Более 368 подписчиков, дата открытия магазина 05.01.2021
- Положительные оценки: 90% (334)
- Соответствие описанию: 90%
- Отвечает на сообщения: 90%
- Скорость отправки: 88%
Последнее обновление: 25.03.2022
Описание:Этот цифровой осциллограф имеет аналогичную полосу пропускания DSO138, но содержит значительные улучшения в конструкции, механизме и работе. Он отличается высокой чувствительностью, светильник и удобный для переноски размер, 2,4 дюйма TFT экран и защитный периода, как, например, частоты, параметр периода, волновой формы, период, и т. д. ширина, коэффициент заполнения, максимальные./Мин./AVG./Пиковые/виртуальные значения.Принимает ARM CortexM3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт).Используется для вторичной разработки на основе этого набора, например, он может быть изменен на милливольтовый метр, регистраторы данных.Цифровой дисплей с параметрами волноводной формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковые/виртуальные значения.Функция хранения сигнала: не потеряет форму сигнала после выключения.Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.Функция распознавания контроллера TFT.Характеристики:Наименование товара: осциллографМатериал: пластикЦвет: белыйТип: готовая продукцияМодель: США/ЕСКоличество каналов: 1Аналоговая полоса пропускания: 0-200 кГцДиапазон чувствительности: 5 мВ/Div-20V/ДивОшибка чувствительности: <5%Максимальное входное напряжение: 50Vpk (1X зонд)Входное сопротивление: 1 м Ом/20 пФРазрешение: 12 битДлина записи: 1024 точекРежимы соединения: DC/AC/GNDМаксимальная частота дискретизации в реальном времени: 1MSA/sДиапазон временной базы: 10us/Div- 500s/DivРежимы запуска: автоматический, нормальный и одиночныйТипы триггеров: подъем/падение краяПоложение триггера: Центр буфераДисплей: 2,4 "Цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей с 320*240 РазрешениеНапряжение питания: 9 В постоянного тока (приемлемо 8-10 В)Потребление тока: ~ 120 мА @ 9 ВРазмер продукта: 115*75*22 мм/4,53*2,95 * 0.87inКоличество: 1 комплектПримечание:-Возможны отклонения в размере от 1 до 3 см при ручном измерении.-Отклонение может отличаться из-за различных настроек монитора, пожалуйста, поймите.Упаковочный лист

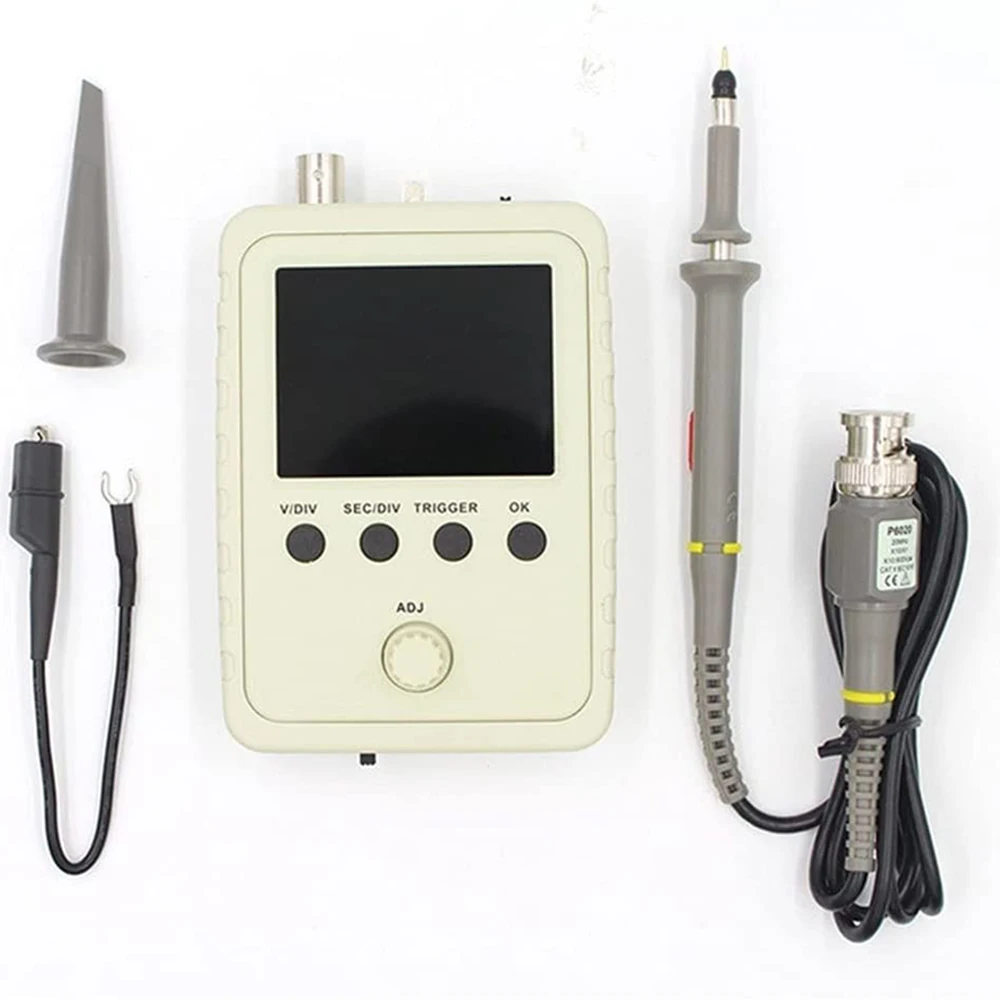

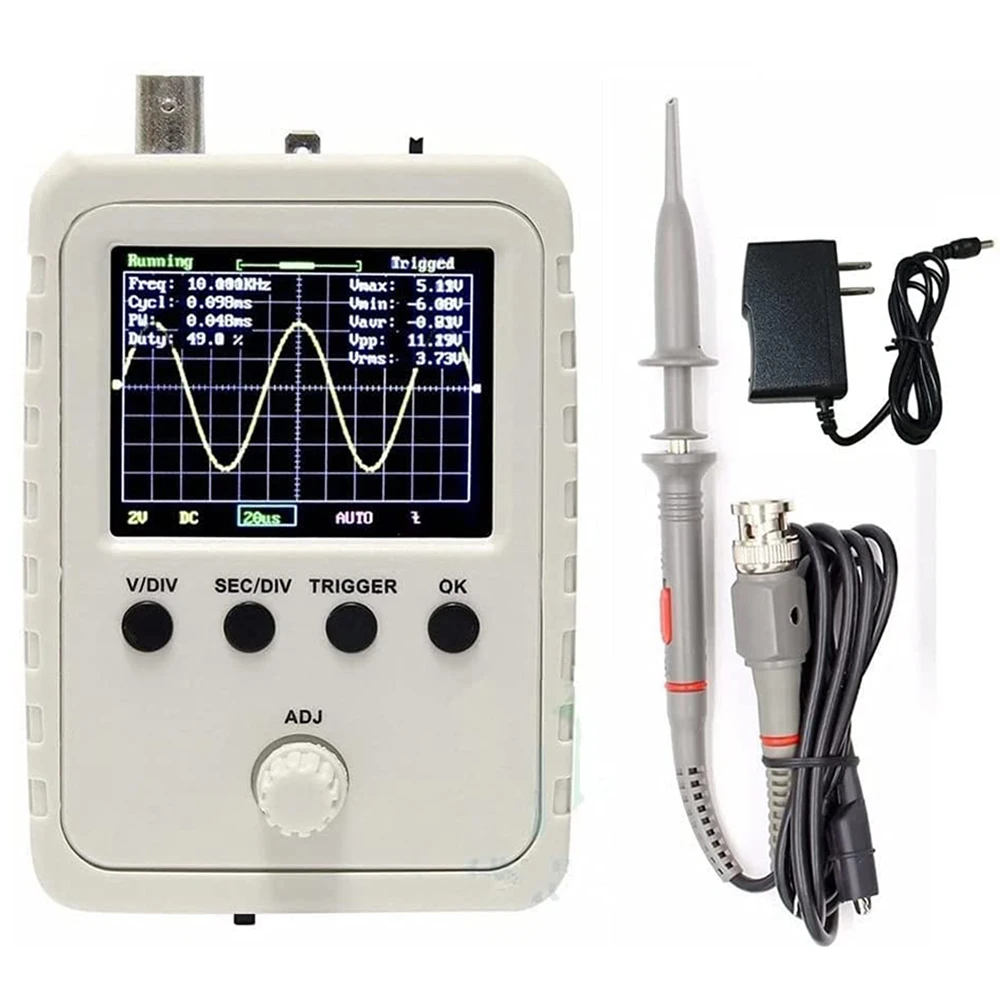

Посылка:1 * осциллограф1 * кабель BNC-clip1 * Адаптер питания *1 * Руководство пользователя
-
Analog Bandwidth0-200KHz
-
ColorWhite
-
Coupling ModesDC/AC/GND
-
Current Consumption120mA @9V
-
Display2.4 Color TFT LCD with 320x240 Resolution
-
Input Impedance1M ohms/20pF
-
MaterialPlastic
-
Maximum Input Voltage50Vpk (1X probe)
-
Maximum Real-time Sampling Rate1MSa/s
-
ModelUS/ EU
-
NameOscilloscope
-

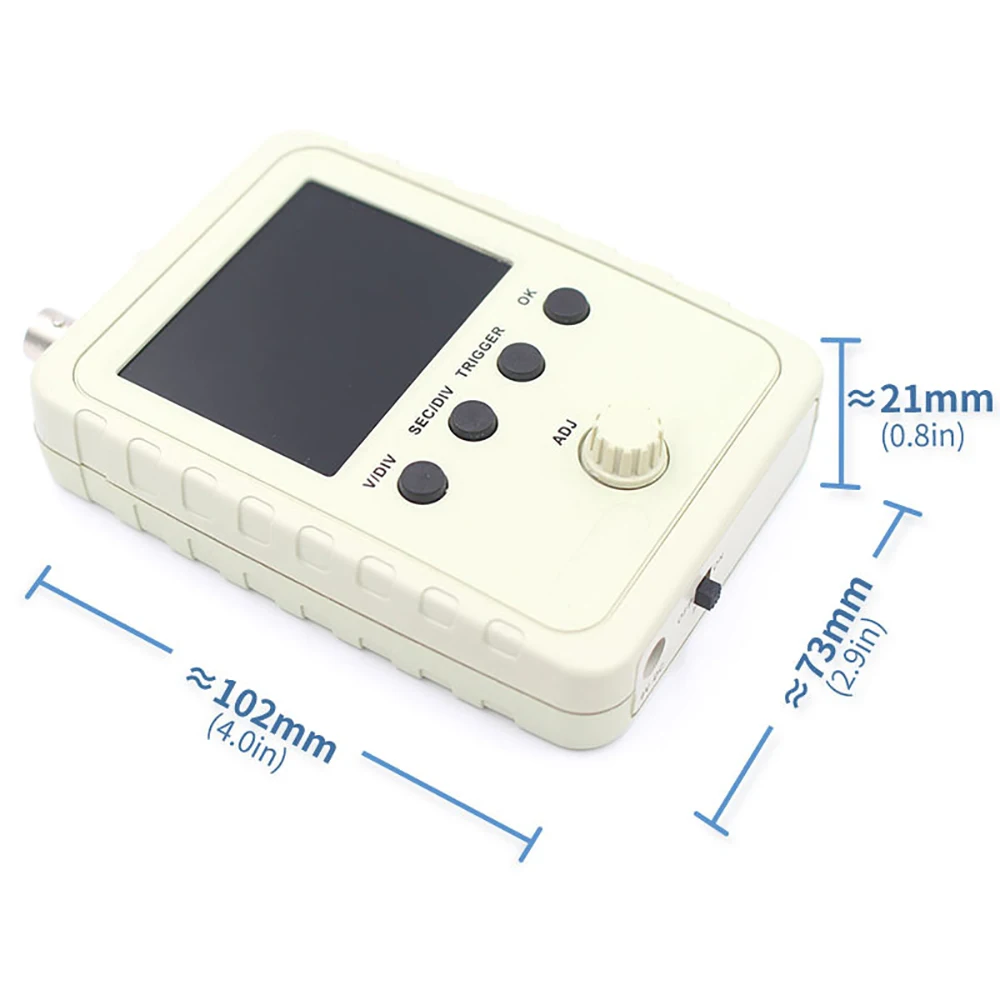

Product Size115x75x22 mm /4.53x2.95x0.87in
-
Quantity1 Set
-
Record Length1024 points
-
Resolutionv12 bits
-
Sensitivity error<5%
-
Sensitivity Range5mV/Div-20V/Div
-
Supply VoltageDC 9V(8-10V Acceptable)
-
Time Base Range10us/Div- 500s/Div
-
Trigger ModesAuto, Normal, and Single
-
Trigger PositionCenter of Buffer
-
Trigger TypesRising/falling edge
-
TypeFinished Product
-
Вес логистики0.400
-
Длина записи1024 points
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаSNDWAY
-
Номер моделиDSO150 Oscilloscope
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер дисплея2.9 Дюйм(ов) и Под
-
Размер логистики - высота (см)4
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)10
-
Разрешение экрана320*240 Пикселей
-
СертификацияNONE
-
Товары для ремонтаЭлектрический
-
Цифровых каналов1
-
Ширина браслетаМенее 60 МГц
