RT809H программист ISP к JTAG-01/02 интерфейс платы MDY08 MDY02

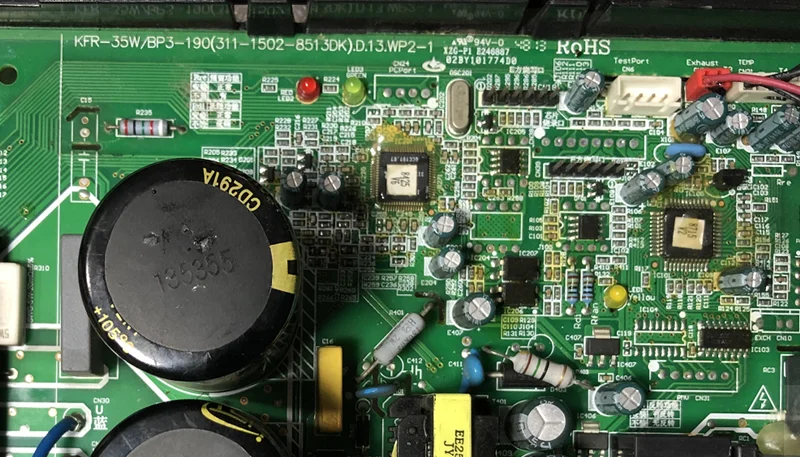

ISP до JTAG-01/02, в соответствии с определением интерфейса программирования, кондиционер Midea внешняя материнская плата машины, реализует онлайн-чтение и запись данных в ЦП, что удобно и быстро для резервного копирования данных, И устраняет громоздкую работу по удалению чипа и размещению его на автономном устройстве для чтения и письма.
Распознавание чтения и письма:
Основываясь на существующих законах, можно определить номер платы, поддерживает ли ЦП на плате чтение и запись:
品牌
代号
型号
Стальная проволока
Техасские инструменты
DYDC
TMS320F28034
支持
Техасские инструменты
DYDC
TMS320F28035
支持
Renesas Electronics Corporation
V850
UPD70F3451GC
不支持
Infineon
311
IRMCK311
支持
Infineon
341
IRMCK341
支持
Infineon
343
IRMCK343
支持
[14P] определение интерфейса:
TMS
TDI
VDD
TDO
TCK
TRST
GND
GND

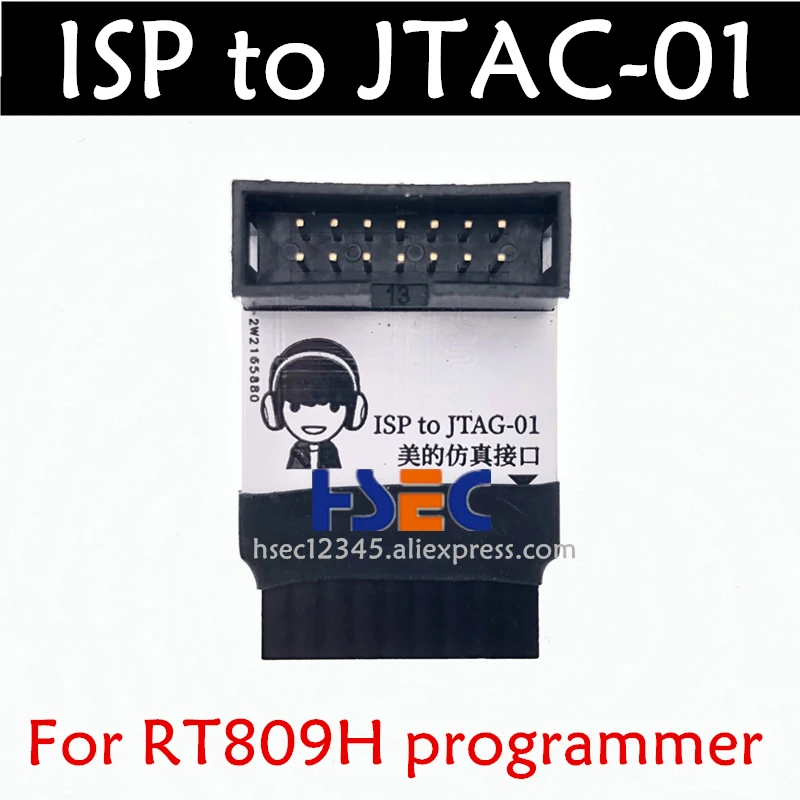

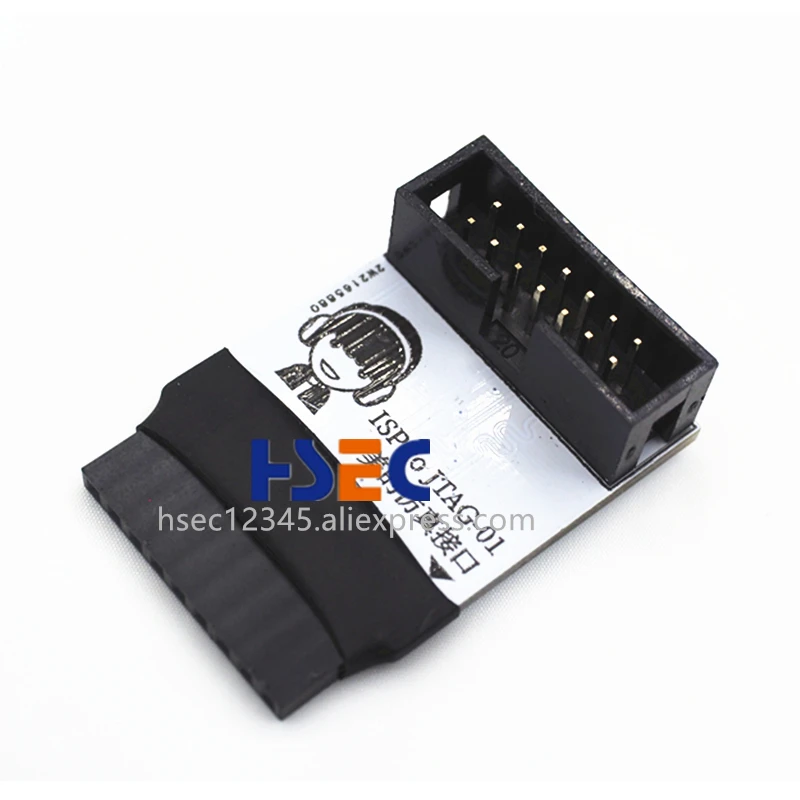

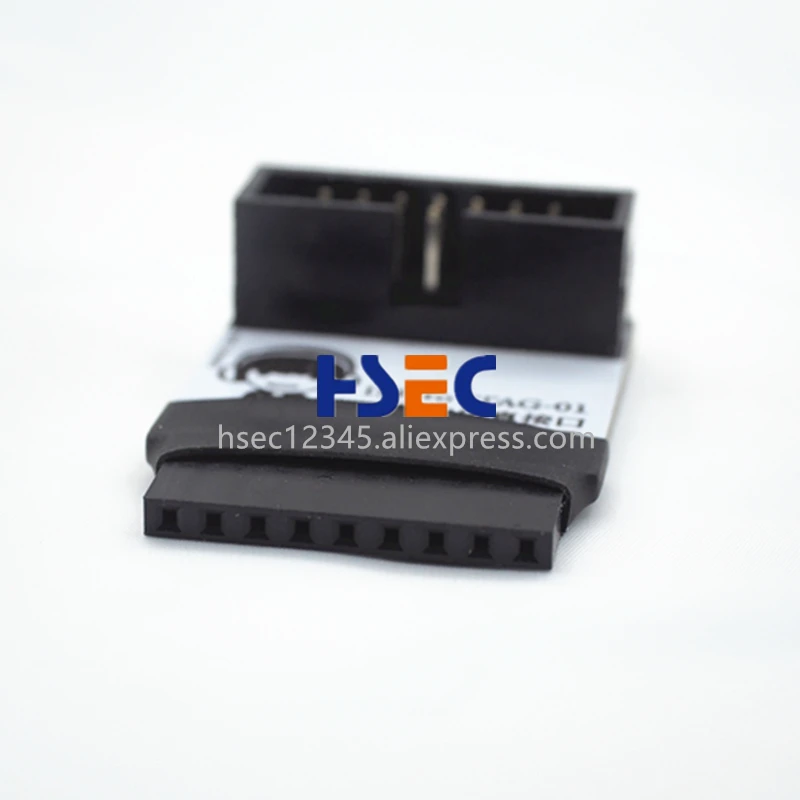

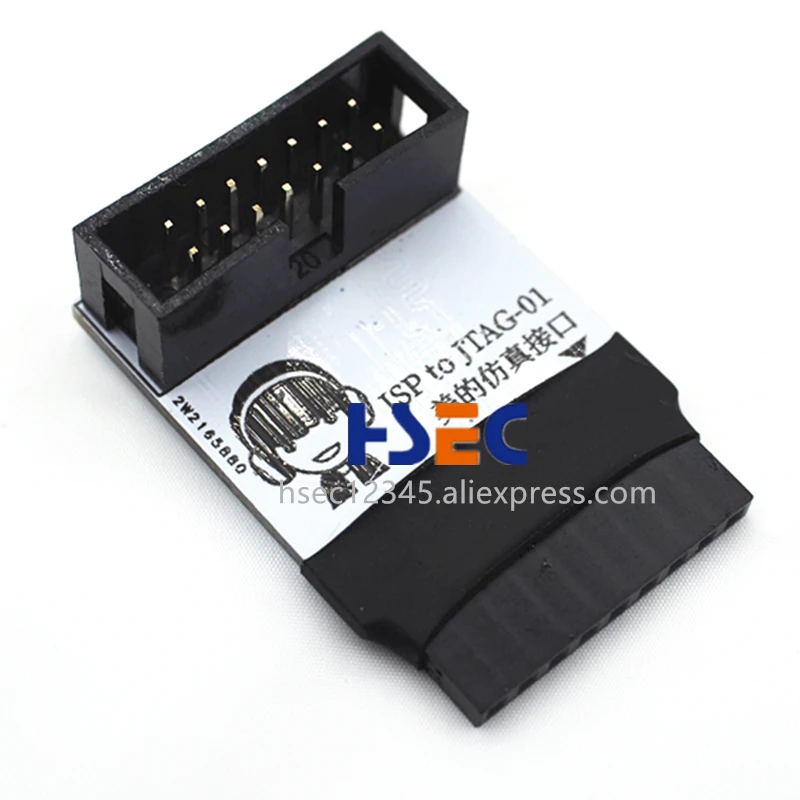

1. ISP для JTAG-01

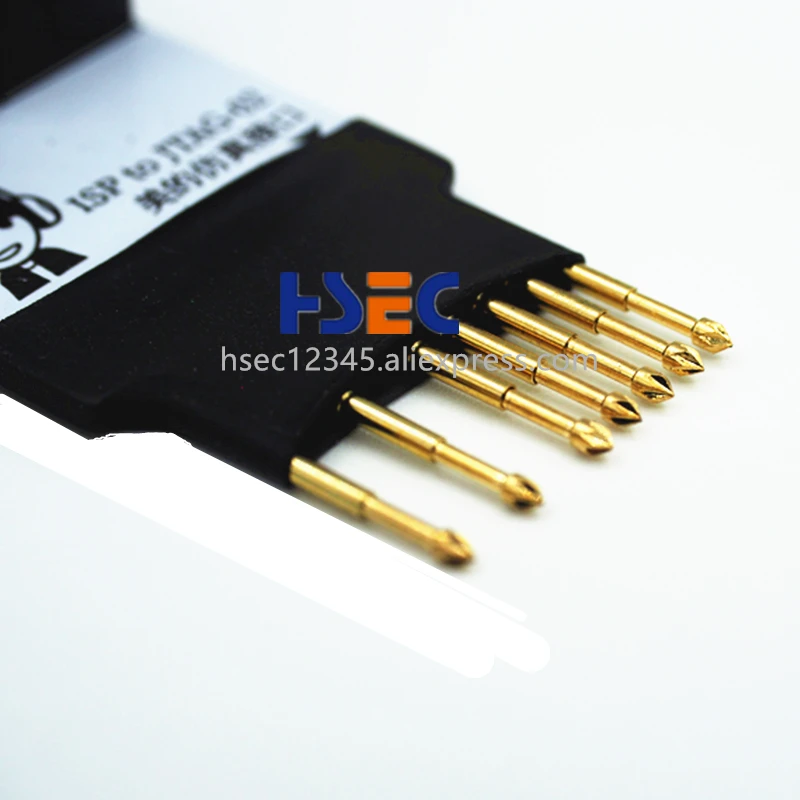

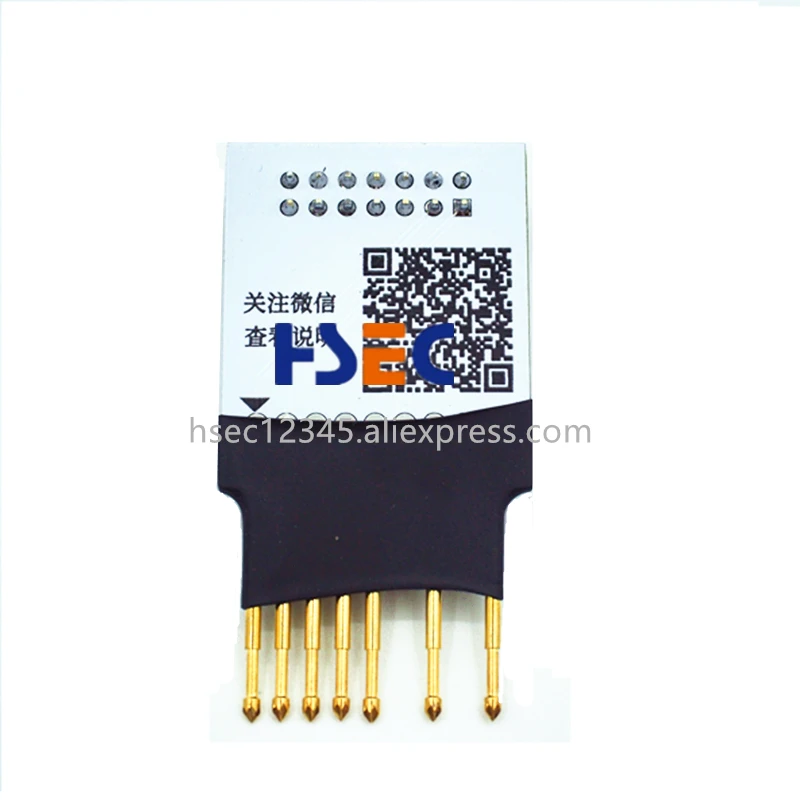

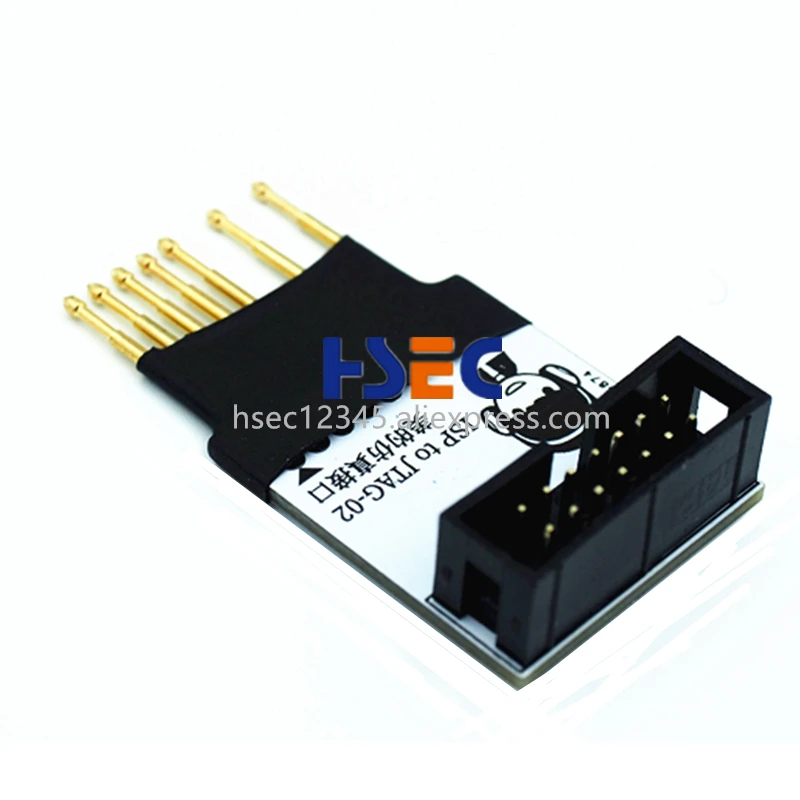

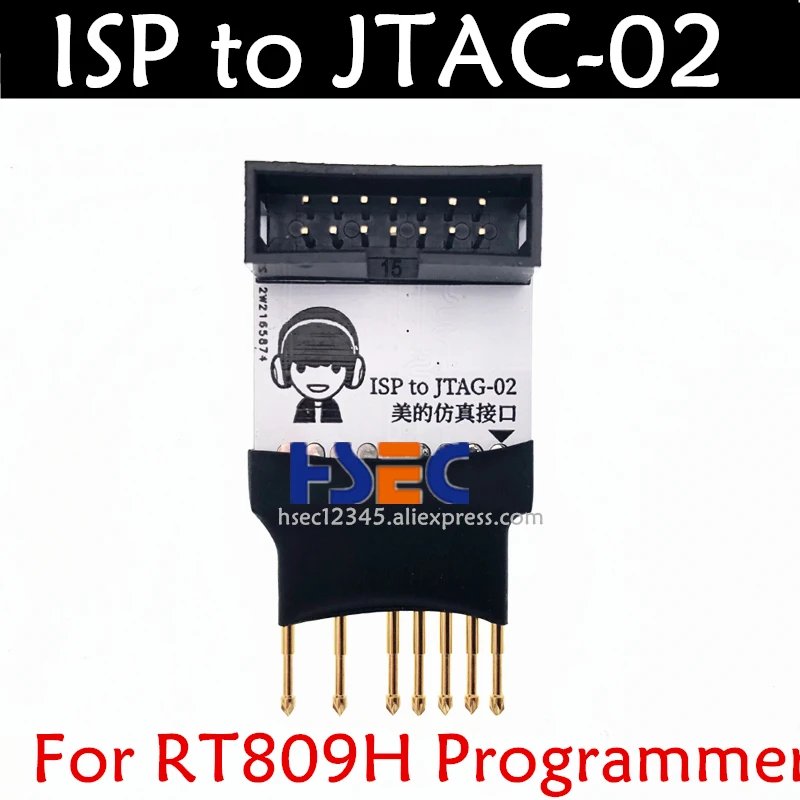

2. ISP для JTAG-02

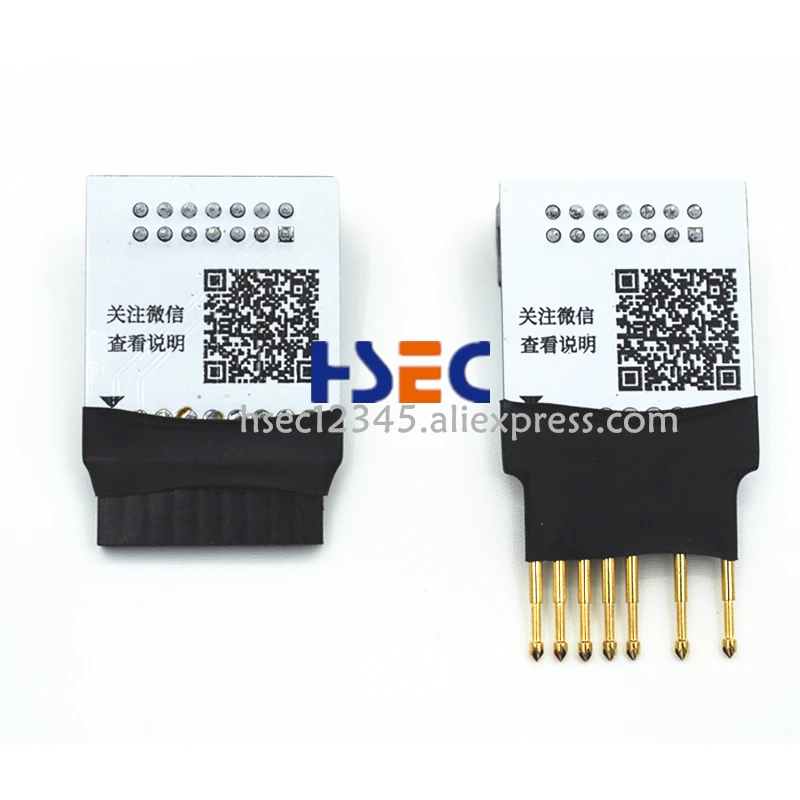

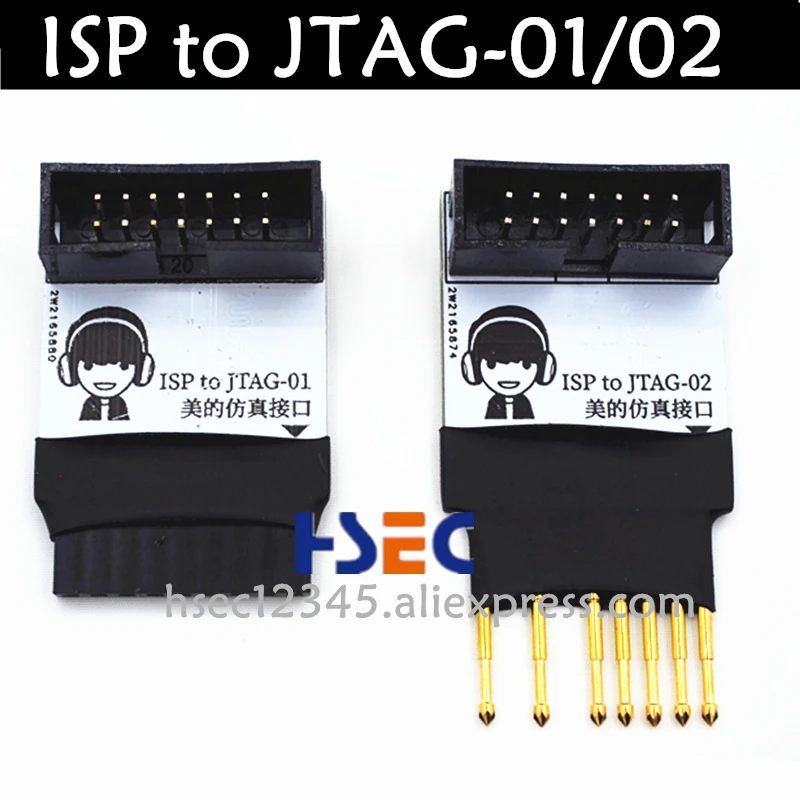

3. 2 в 1

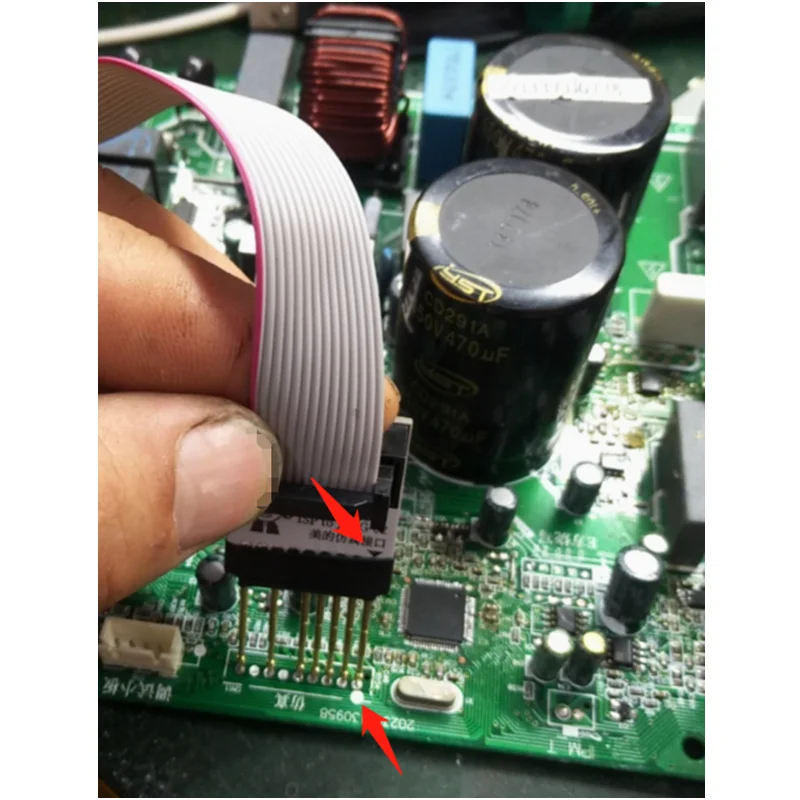

Подходит для MDY08, выбор модели TMS320F28034 # ISP
Общая проблема
1. Контакты находятся в хорошем контакте, настоящий адаптер не распознан, и проверка ID неверна.
Причина: соответствующий адаптер не помещается на программатор;
28034 соответствует адаптеру QFP80;
IRMCK3xx соответствует адаптеру QFP64;
2. Идентификатор не совпадает, нажмите кнопку «игнорировать», чтобы продолжить. Текущий чип-идентификатор 0xFFFF
В этот чехол, он не смысл, чтобы нажать "игнорировать", чтобы продолжить работу, пожалуйста, оставьте нам сообщение в разделе «остановить слово «NetCam», а затем решить следующим образом:
Причина: программист не распознает чип на плате кондиционера, проверьте, хороший ли контакт;
Проверьте, соответствует ли эта ступня, и обязательно сделайте это правильно;
Если коврик забронирован, пожалуйста, оловянный коврик и повторите попытку;
Если это штифт, пожалуйста, обратите внимание, чтобы очистить окисленный или ржавый штифт;
После подтверждения того, что контакт хороший, включите снова и работайте снова.
3. Идентификатор не совпадает, нажмите кнопку «игнорировать», чтобы продолжить. Текущий чип ID 0x0
В этом чехол нажмите «остановить», а затем проверьте следующее:
Причина: высокая вероятность недостаточного источника питания. Проверьте источник питания на плата кондиционера;
Если вы используете ISP В JTAG, пожалуйста, проверьте, включен ли индикатор на плате. Если он не включен: (1) Пожалуйста, проверьте, находится ли штырь/переключатель в положении on, если нет, поверните его в это положение; (2) подтвердите, есть ли вход питания.
Для RT809H программиста, если вам нужно, пожалуйста, проверьте по этой ссылке:
