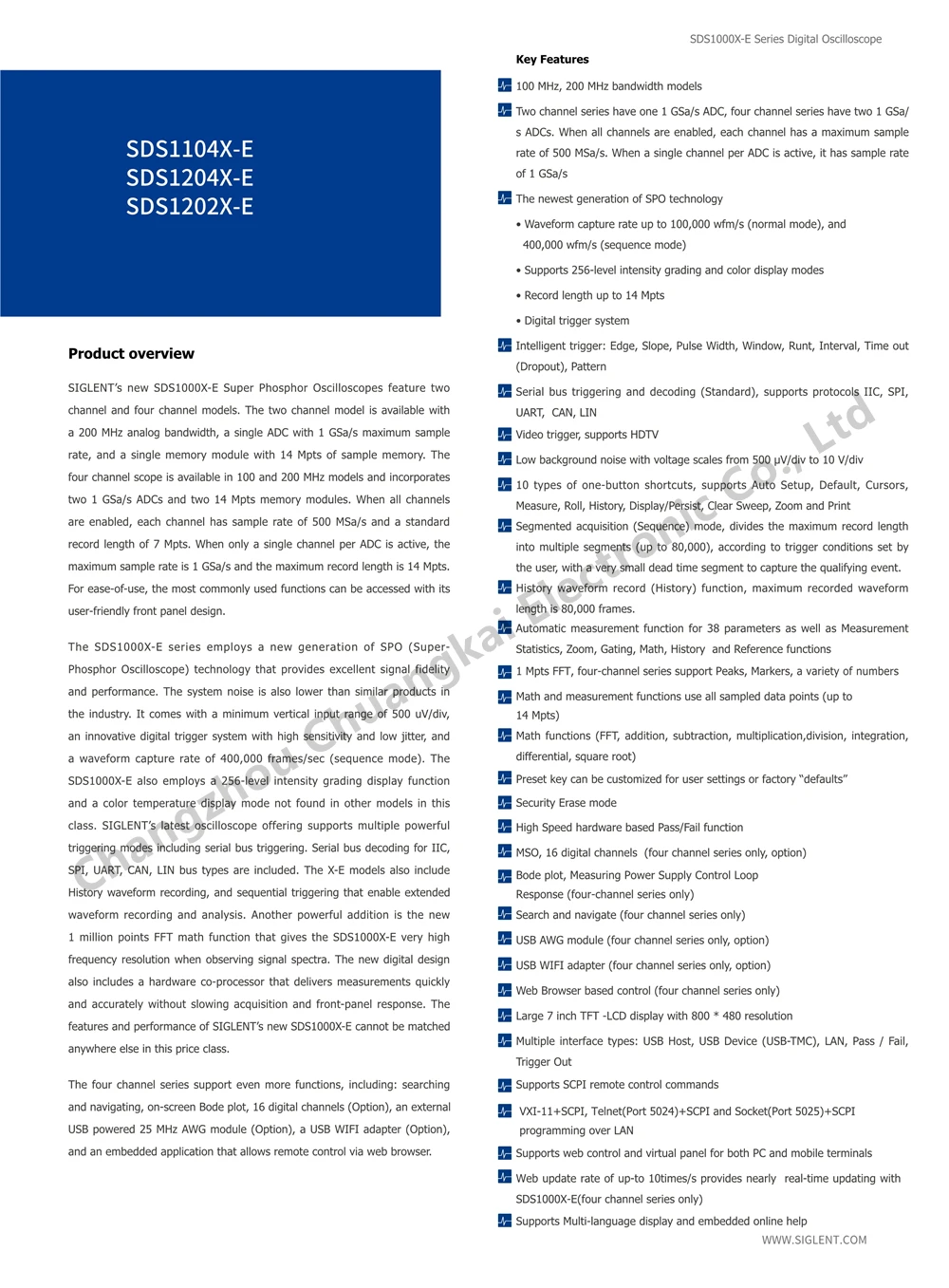

Обзор продукта

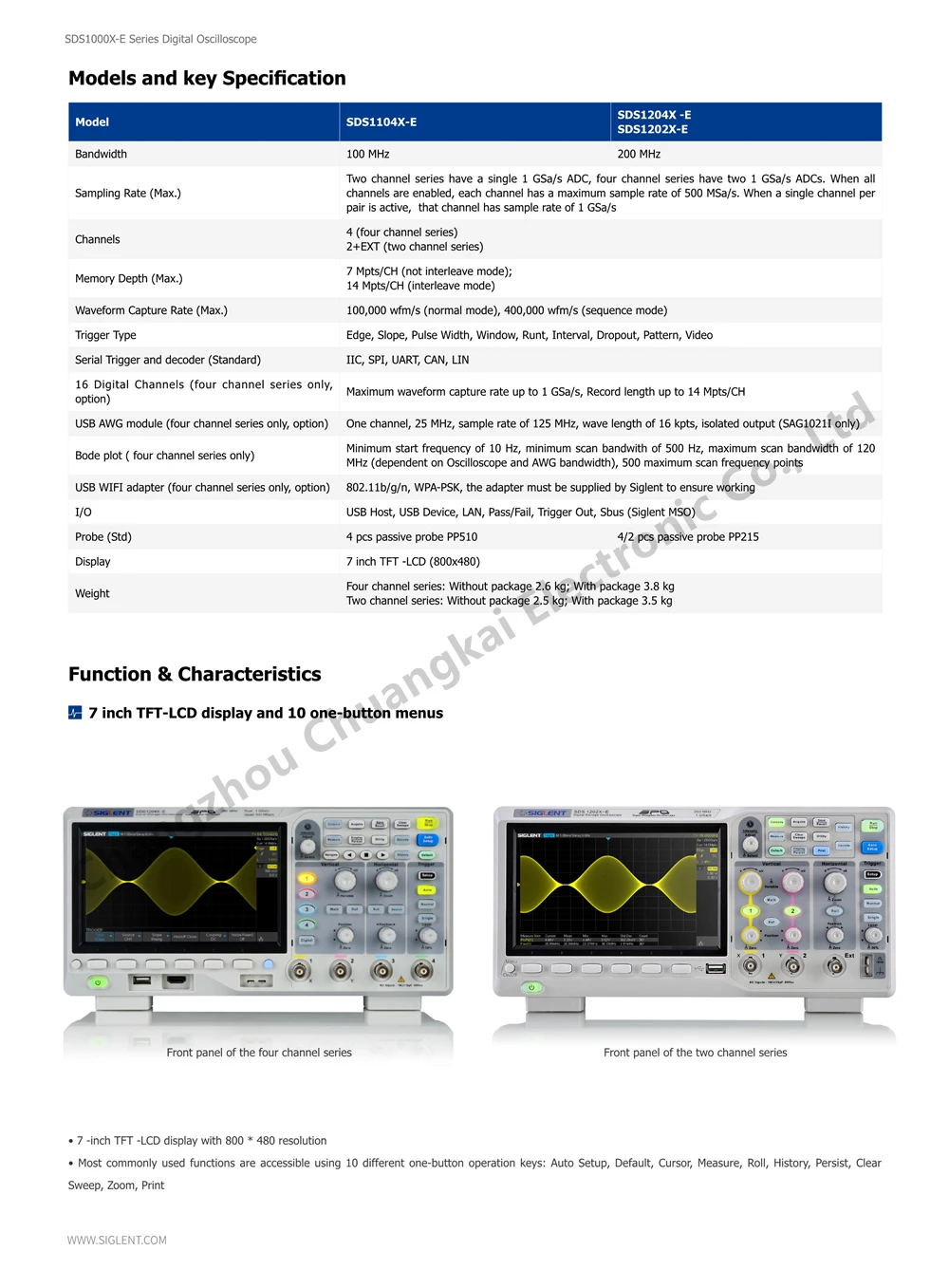

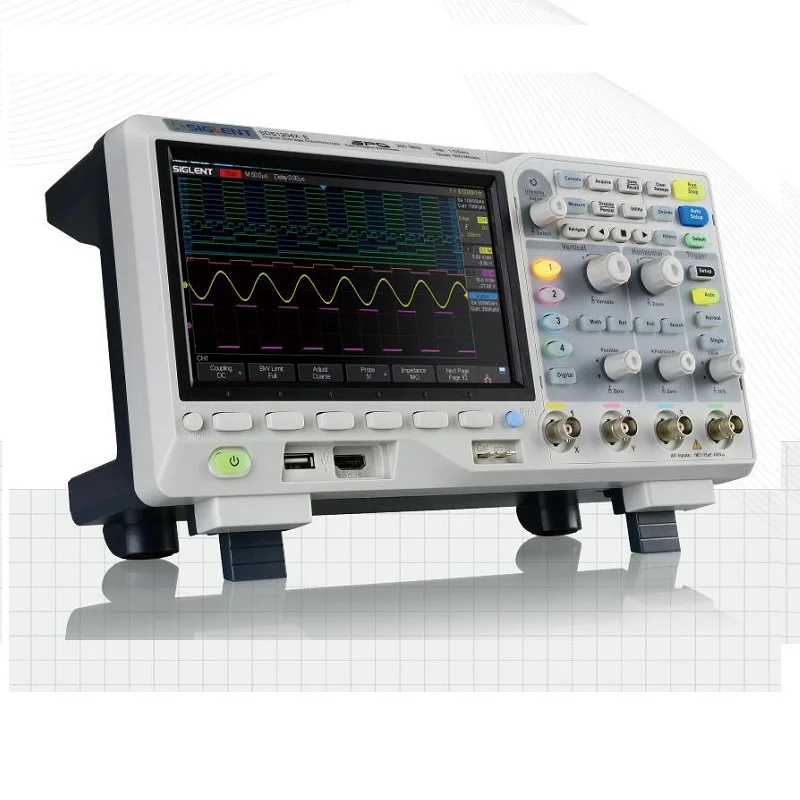

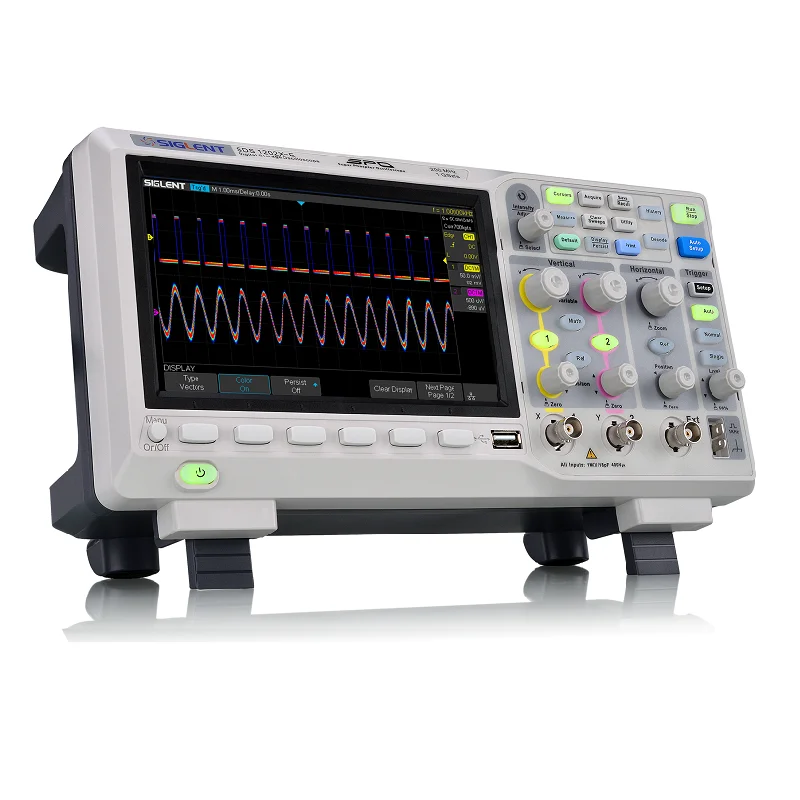

Новые осциллографы SIGLENT SDS1000X-E с супер фосфором оснащены двумя
Канальные и четырехканальные модели. Двухканальная модель доступна с
Аналоговая полоса пропускания 200 МГц, одиночный АЦП с максимальным образцом 1 ГСА/с
Скорость и один модуль памяти с 14 МБ памяти.
Четырехканальный диапазон доступен в моделях 100 и 200 МГц и включает в себя

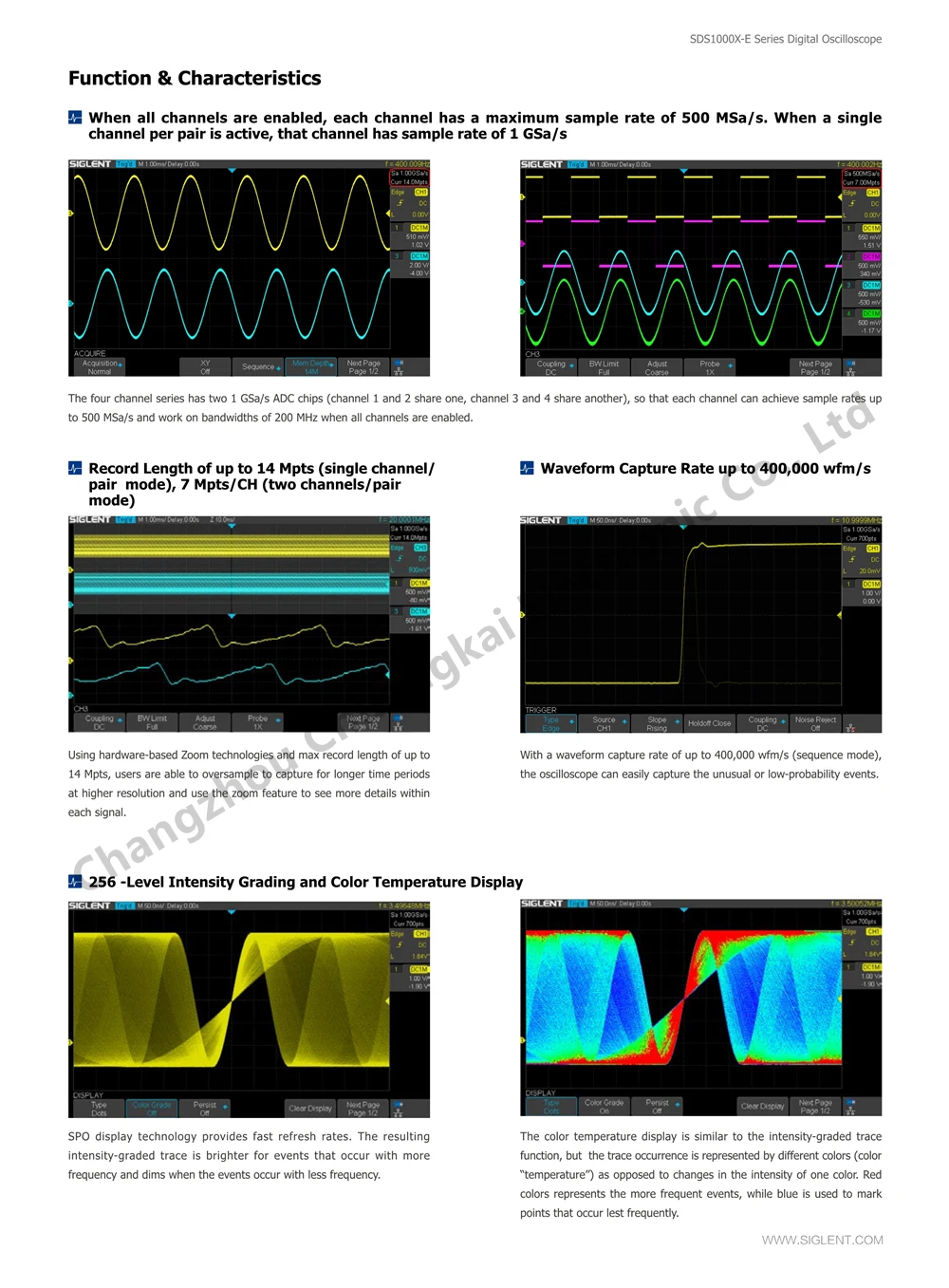

Два 1 GSa/s ADCs и два 14 Mpts модуля памяти. Когда все каналы
Включены, каждый канал имеет частоту дискретизации 500 MSa/s и стандарт
Запись длиной 7 мп. Когда активен только один канал на АЦП,
Максимальная частота дискретизации составляет 1 ГСА/с, а максимальная длина записи составляет 14 МП.

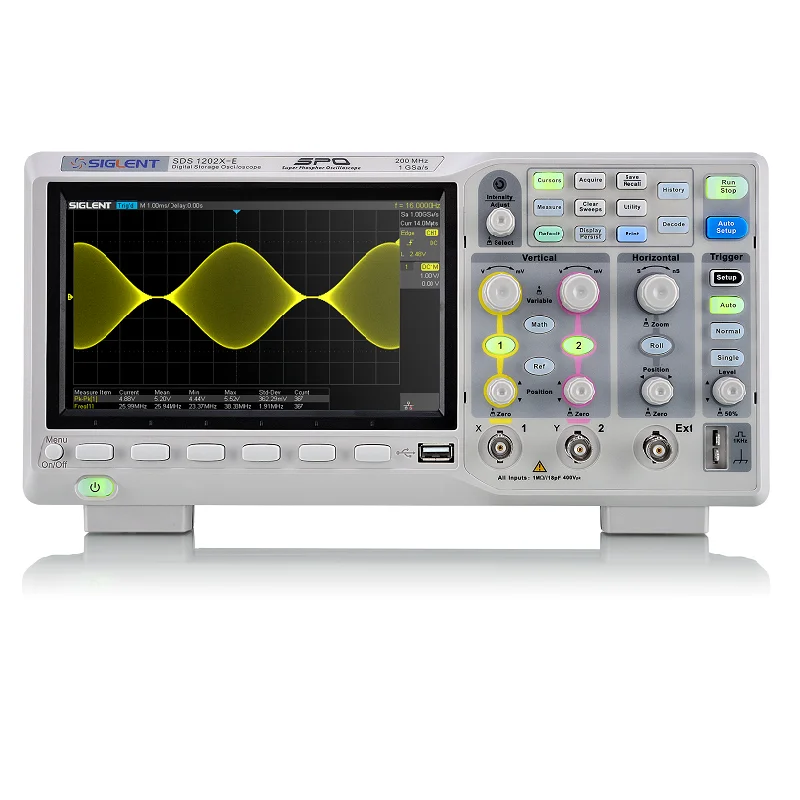

Для простоты использования с его помощью можно получить доступ к наиболее часто используемым функциям
Удобный дизайн передней панели.
В серии SDS1000X-E используется технология SPO нового поколения (супер-люминесцентный осциллограф), которая обеспечивает отличную точность сигнала
И производительность. Системный шум также ниже, чем аналогичные продукты в
Промышленность. Поставляется с минимальным вертикальным диапазоном входного сигнала 500 УФ/дел,
Инновационная цифровая ТРИГГЕРНАЯ система с высокой чувствительностью и низким дрожанием, и
Скорость захвата сигналов 400000 кадров/сек (последовательный режим).
SDS1000X-E также имеет функцию отображения интенсивности 256 уровня
И режим отображения цветовой температуры не найден в других моделях

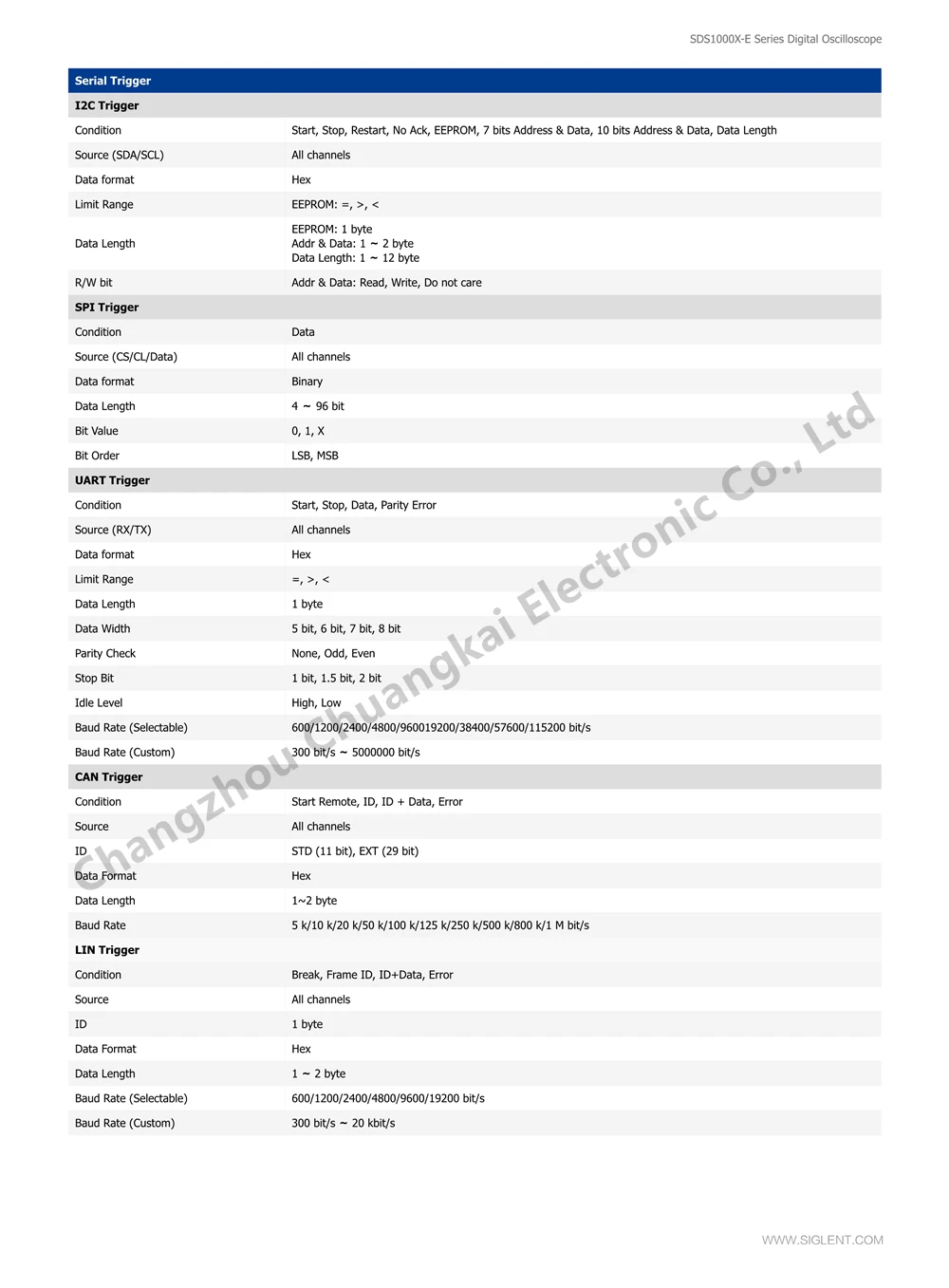

Класс. Новейший осциллограф SIGLENT поддерживает несколько мощных

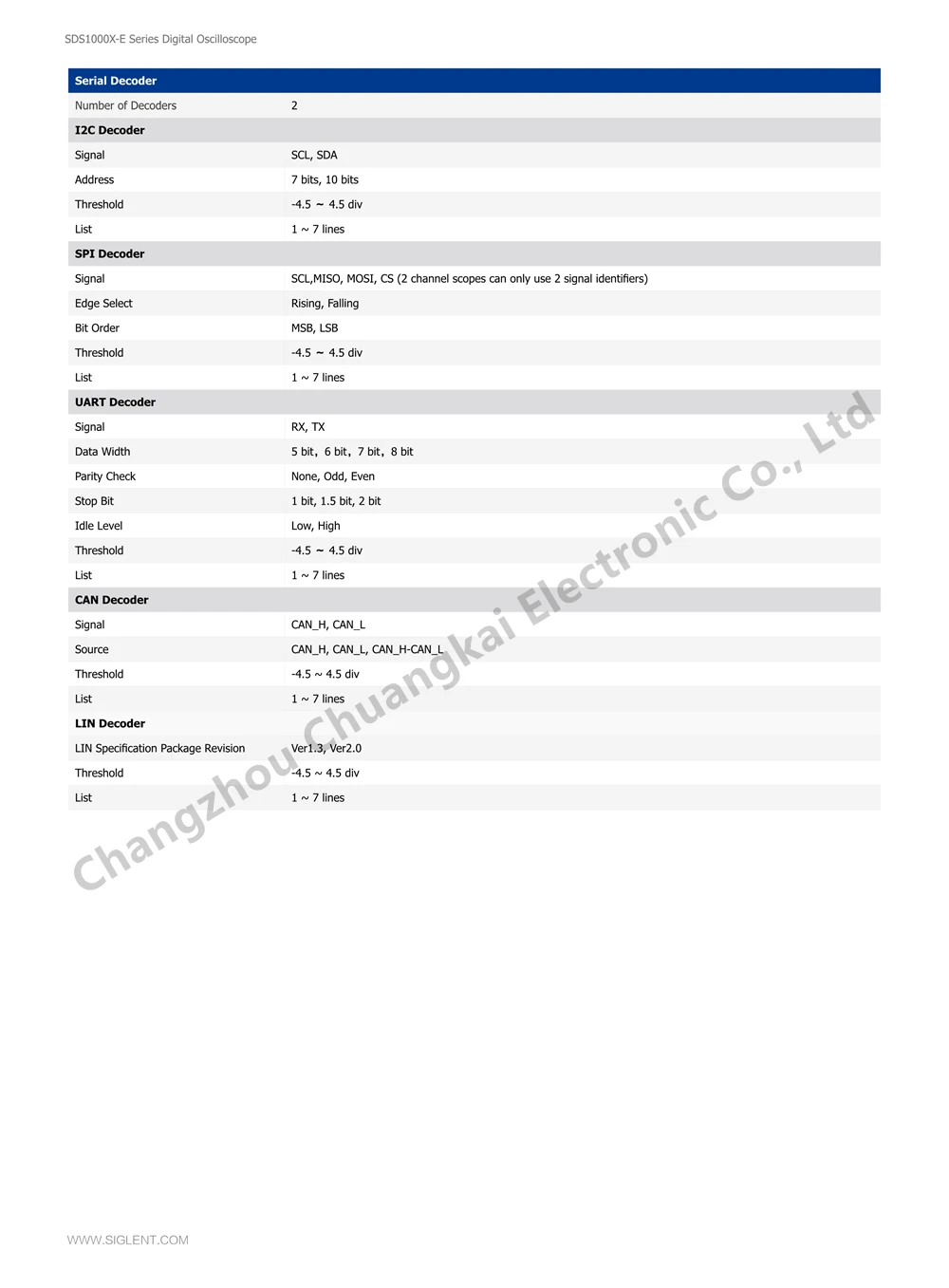

Режимы запуска, включая Запуск последовательной шины. Декодирование серийной шины для IIC,
Типы шин SPI, UART, CAN, LIN включены. Модели X-E также включают

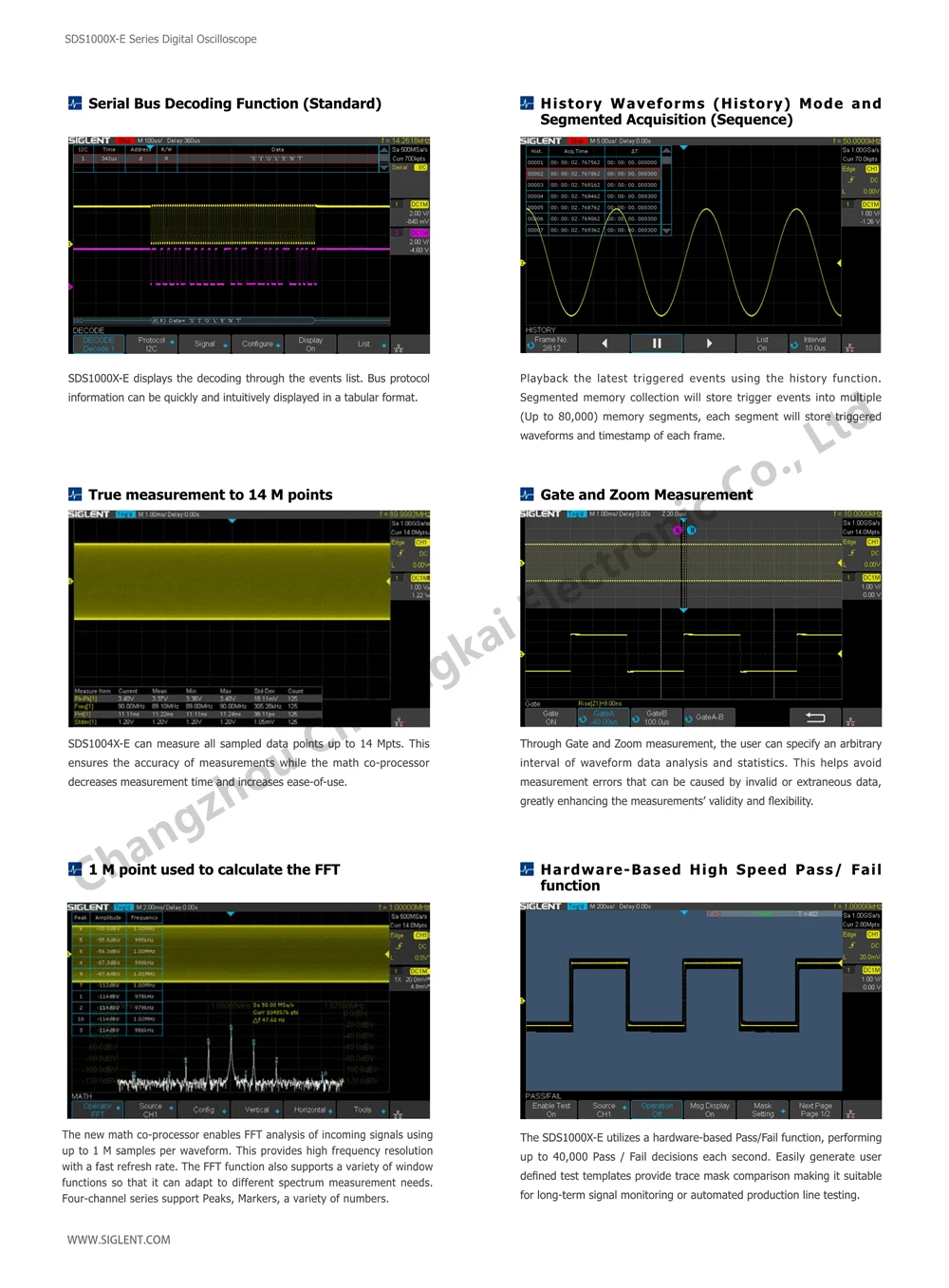

Запись сигналов истории и последовательное срабатывание, которые включают расширенное
Запись и анализ сигналов. Еще одно мощное дополнение-новый
1 миллион баллов, математическая функция БПФ, которая дает SDS1000X-E очень высокий
Разрешение частоты при наблюдении за спектрами сигнала. Новый цифровой дизайн
Также в комплект входит аппаратный сопроцессор, обеспечивающий быстрое измерение
И точно без замедления захвата и отклика на передней панели.
Характеристики и производительность нового SIGLENT SDS1000X-E не могут быть сопоставлены
В любом другом месте этого ценового класса.

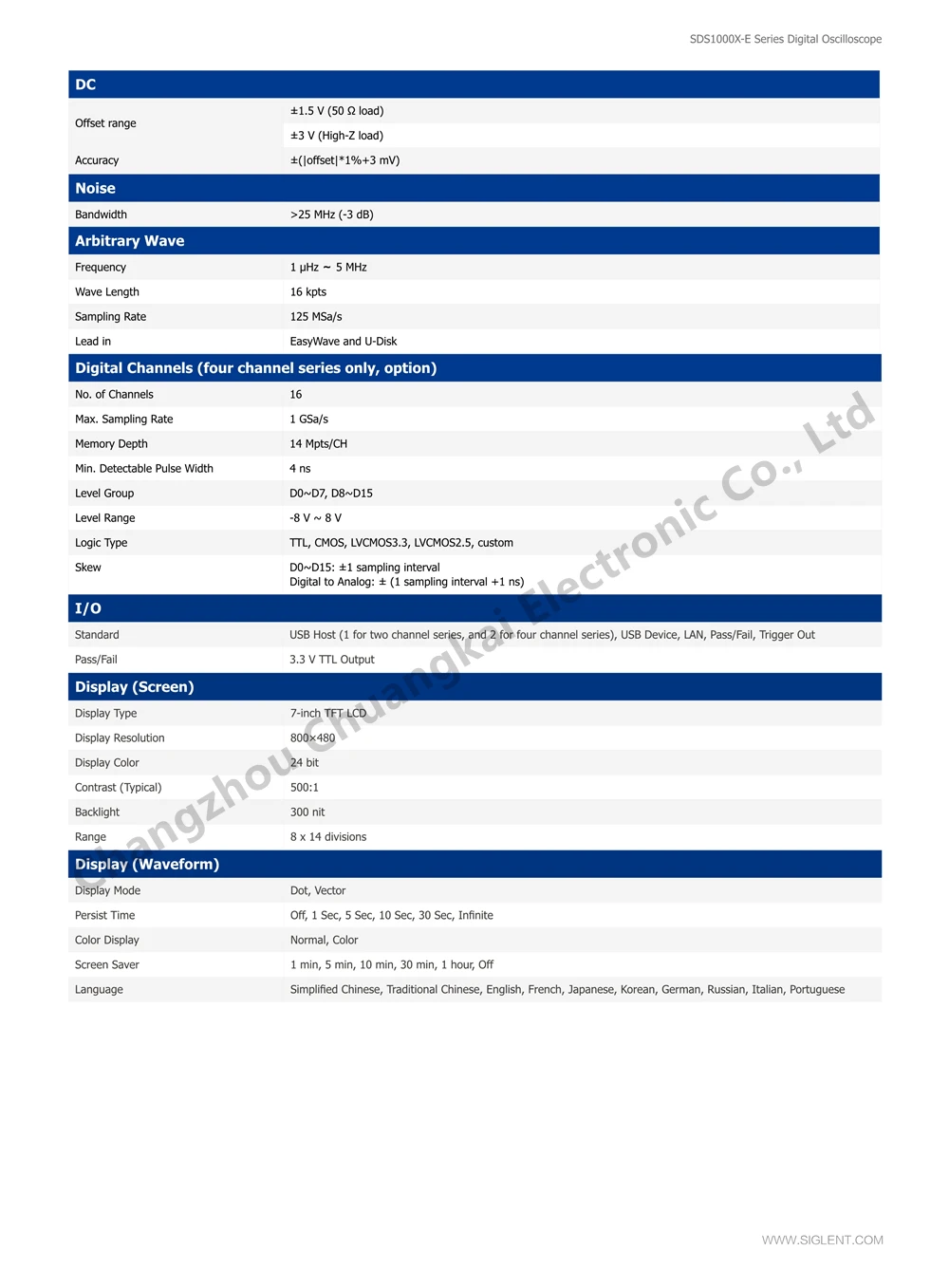

Четырехканальная серия поддерживает еще больше функций, в том числе: Поиск
И навигация, на экране Bode участок, 16 цифровых каналов (опция), внешний
Модуль AWG с питанием от USB 25 МГц (опция), адаптер USB Wi-Fi (опция),
И встроенное приложение, позволяющее дистанционно управлять через веб-браузер.
