Плата усилителя мощности MA12070P + ESP32 Raspberry PI, прикрепите вход IIS I2S

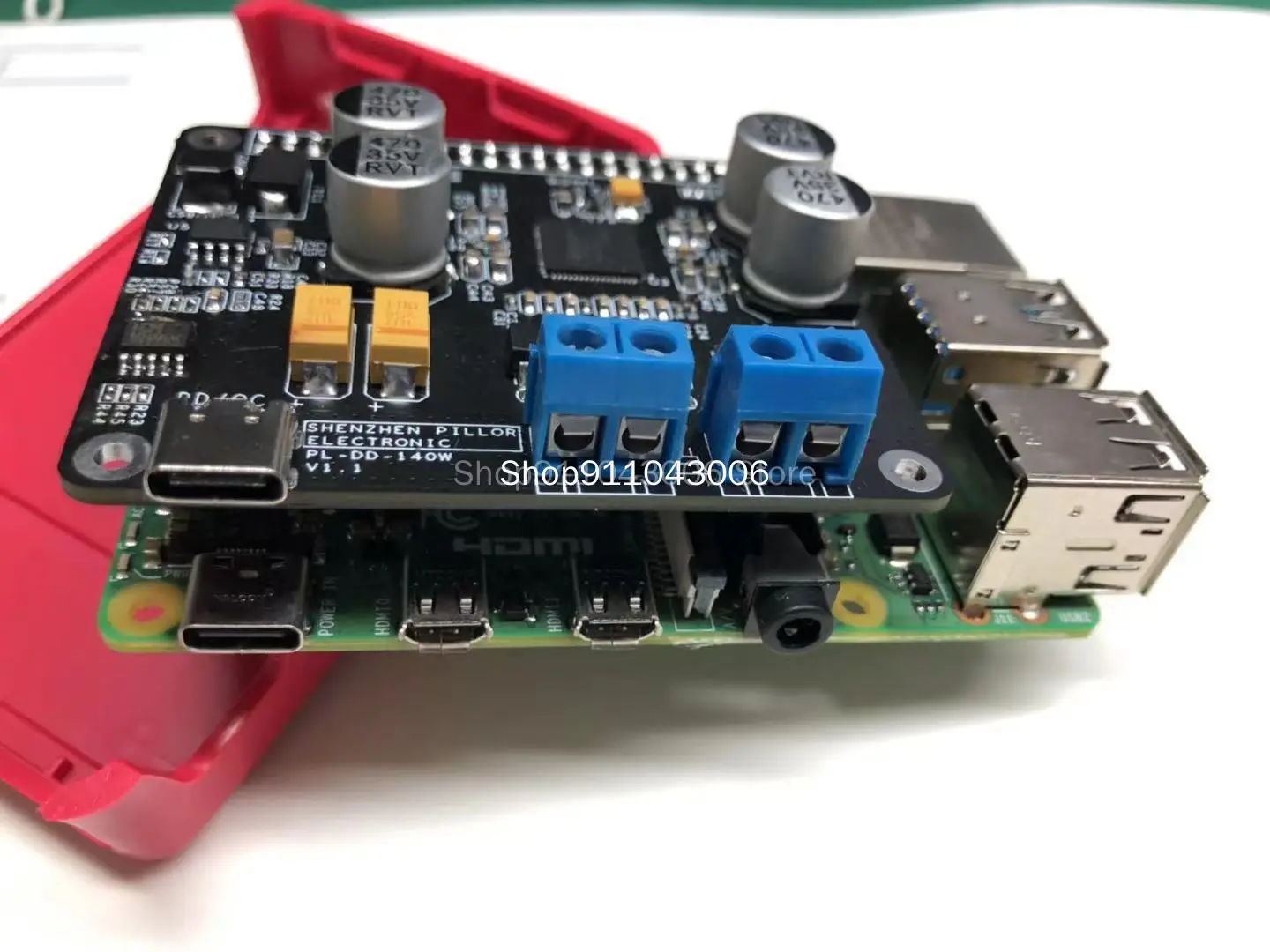

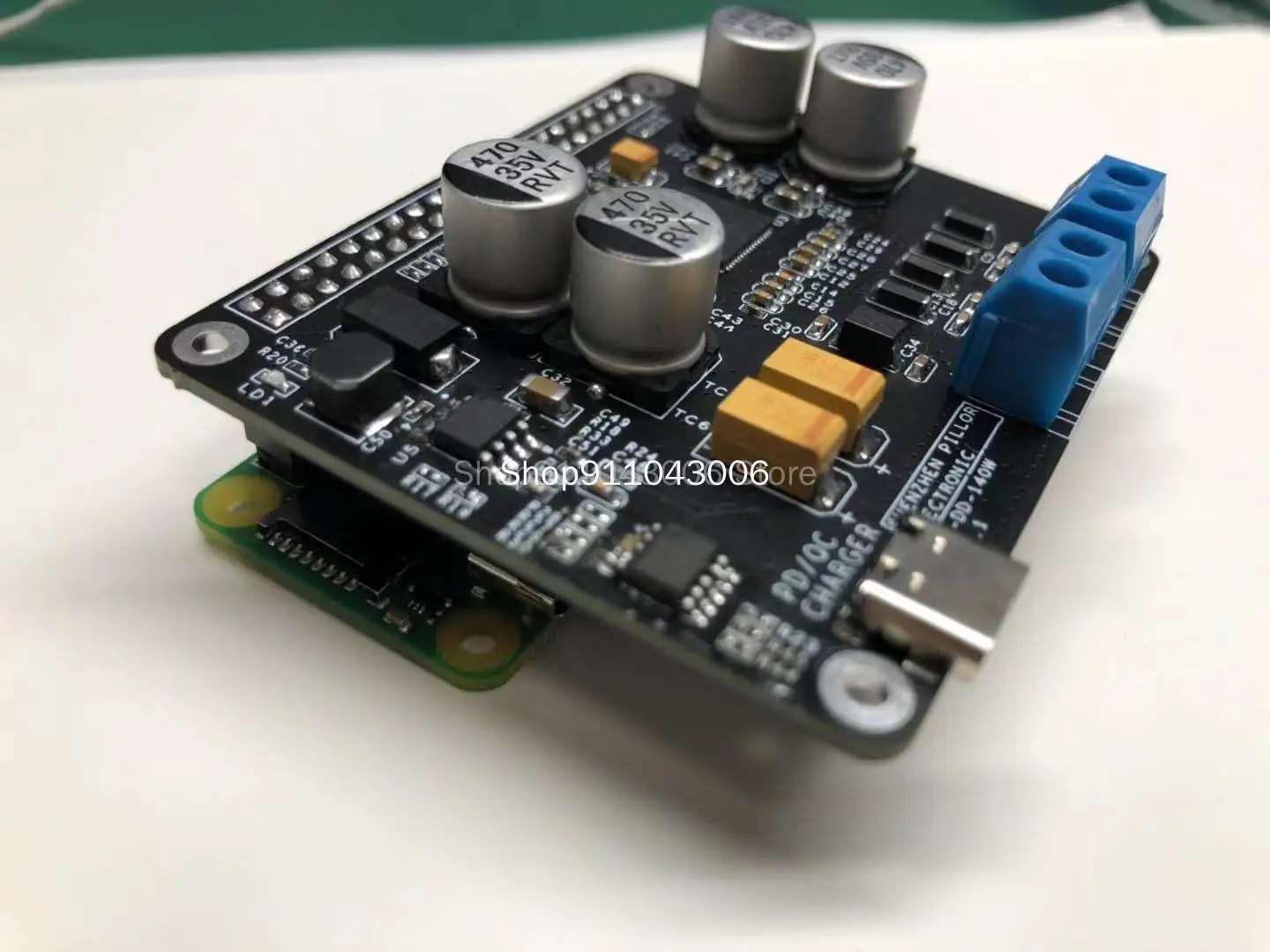

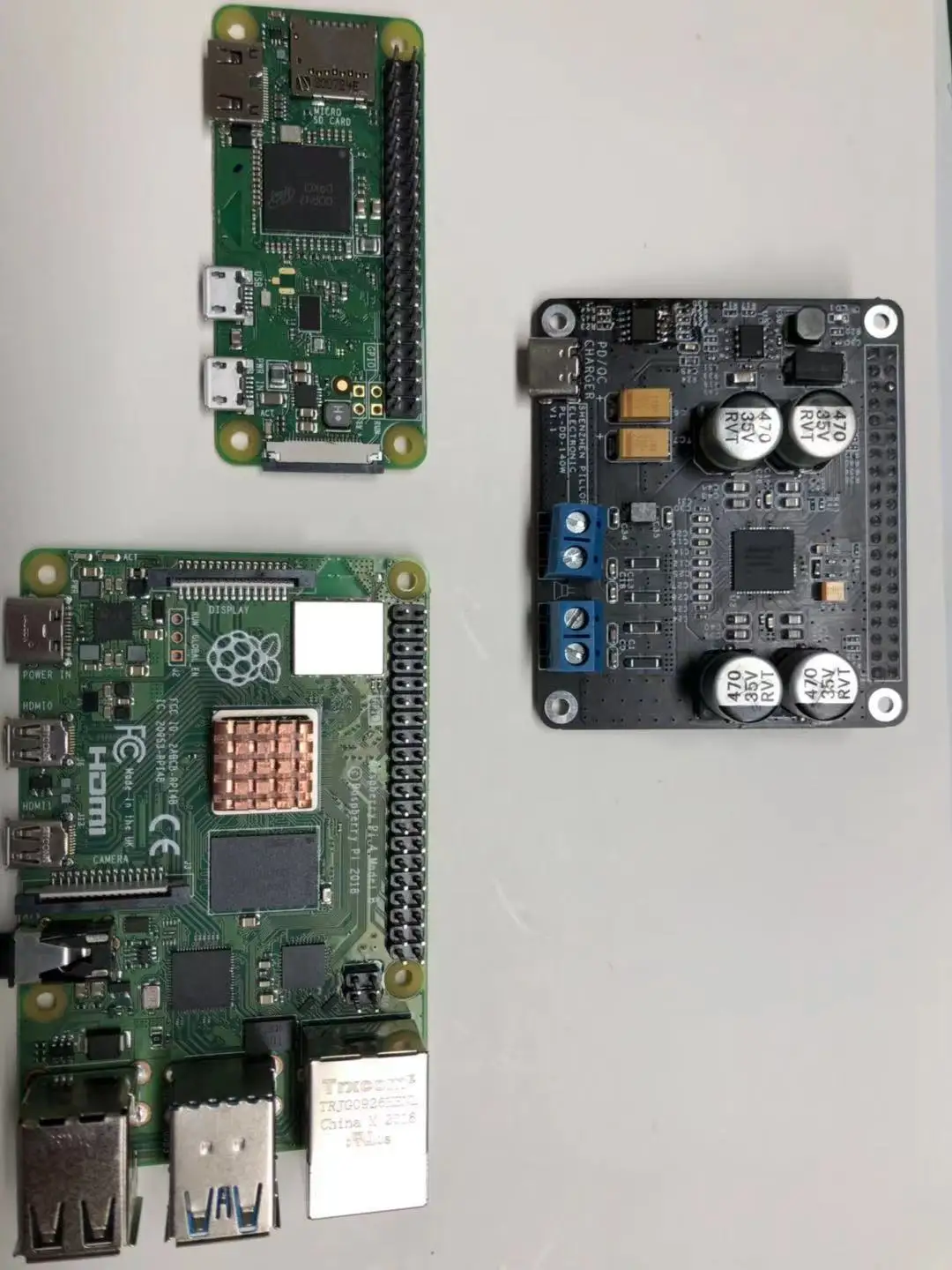

Модуль может быть вставлена прямо с 40Pin 2,54 мм, как, например, Raspberry PI ноль/3 4B, а также размер и Ширина отверстия те же, что и у raspberry PI 4B. Пользователи могут настроить Raspberry PI выход IIS аудио сигнал для привода MA12070P, в результате чего 2X8 0W высокое качество аудио выход.

Когда выбрана опция «плата адаптера Raspberry PI», отправляется только плата усилителя мощности на картинке, и raspberry PI не продается. Поскольку разные версии и изображения будут иметь разные детали для изменения, но функция такая же или более богатая, никаких дополнительных объяснений, заказ приемлем.

Входная мощность этого модуля совместима с адаптером PD, адаптером QC или источником питания постоянного тока 24 В. Когда PD используется в качестве источника питания, модуль автоматически выводит 20 В постоянного тока в PD после подключения модуля и PD адаптера с линией Type-c. Кроме того, модуль подключает питание к raspberry PI через конвертер DCDC, а raspberry PI не нуждается в отдельном блоке питания постоянного тока. Таким образом, упрощает линию питания пользователя.

Этот модуль можно найти на GitHub о файле конфигурации драйвера infineon MA12070P, этот магазин не может предоставить другую подробную поддержку программного обеспечения.

Для описания других характеристик решения MA12070 см. Описание модуля MA12070 в нашем магазине.

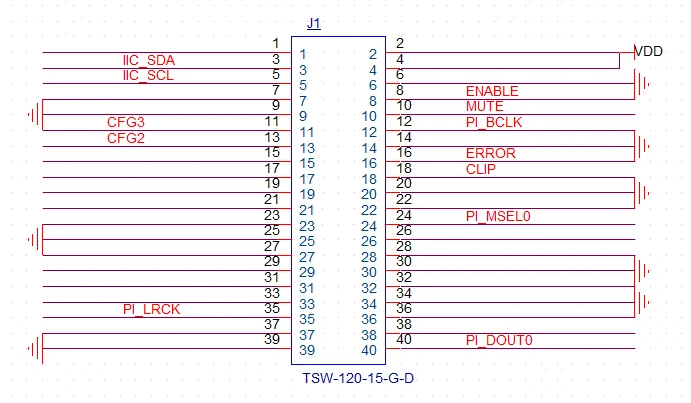

Raspberry PI определение интерфейса адаптера:

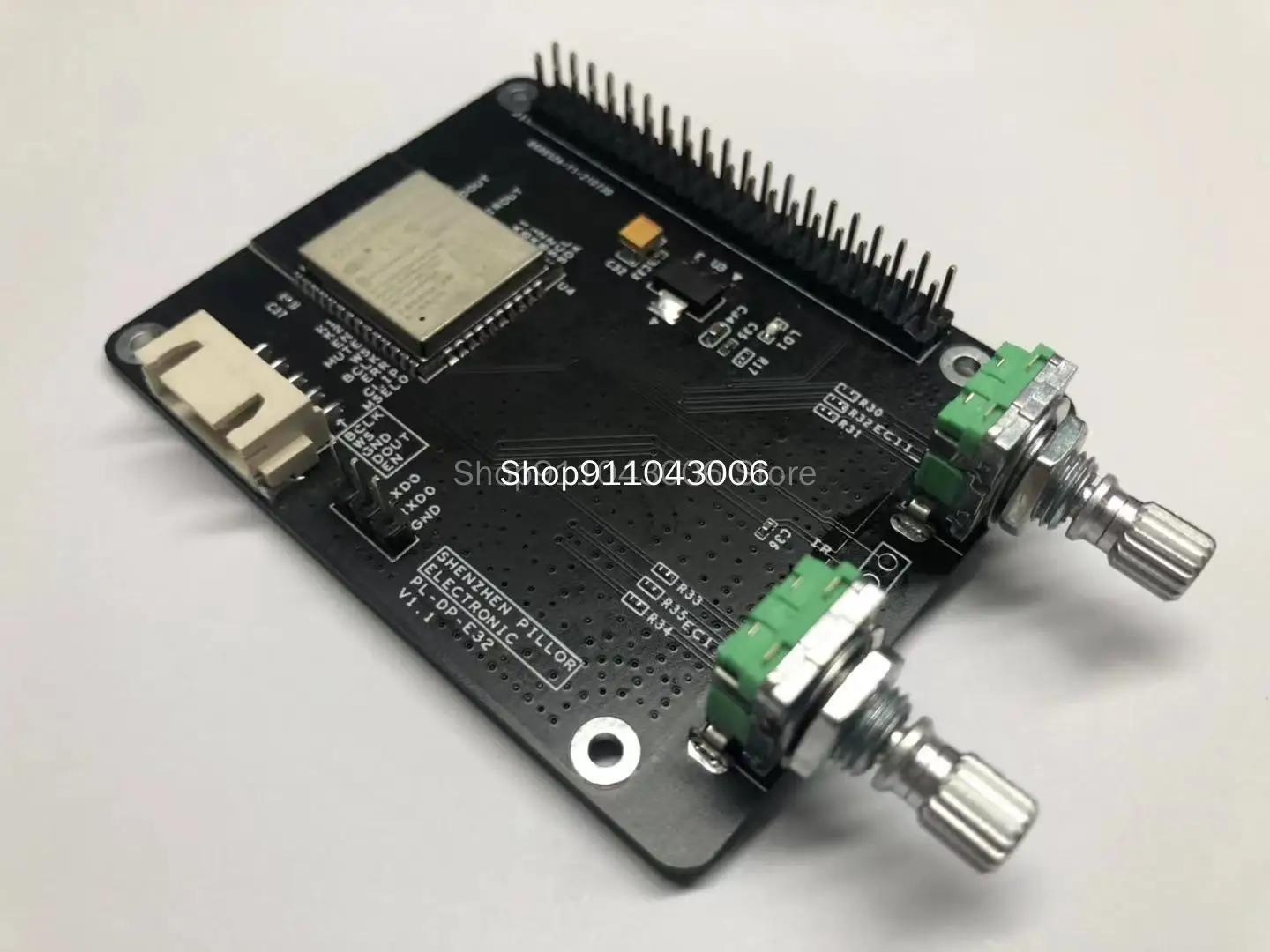

Наша плата адаптера ESP32 также поддерживает плату усилителя мощности адаптера raspberry PI, чтобы использовать ESP32 вместо raspberry PI в качестве источника звука для воспроизведения музыки.

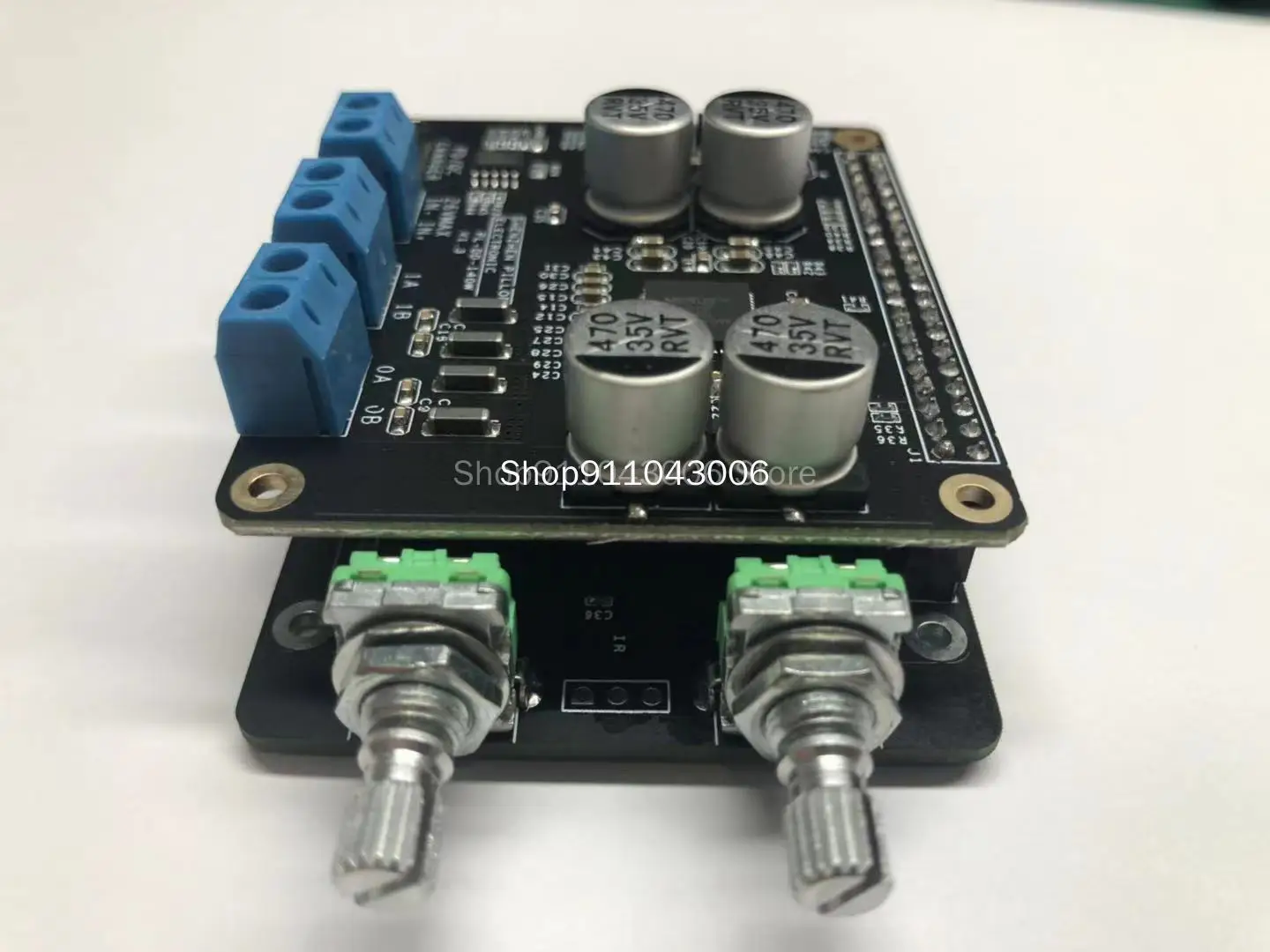

В то же время на доске есть два поворотных кодера, которые используются для регулировки громкости и регулировки верхней и нижней композиций. В то же время положение инфракрасной приемной головки остается. Пользователи могут добавить инфракрасные приемные устройства для самостоятельной реализации функции дистанционного управления. Плата не может быть отправлена с программой, пользователь должен использовать ESP32 IDE для настройки выхода IIS для воспроизведения, необходимо иметь определенную основу разработки программного обеспечения пользователя для съемки.

Этот магазин отправляет только платы ESP32. Для платы усилителя мощности вам нужно сфотографировать платы raspberry PI.

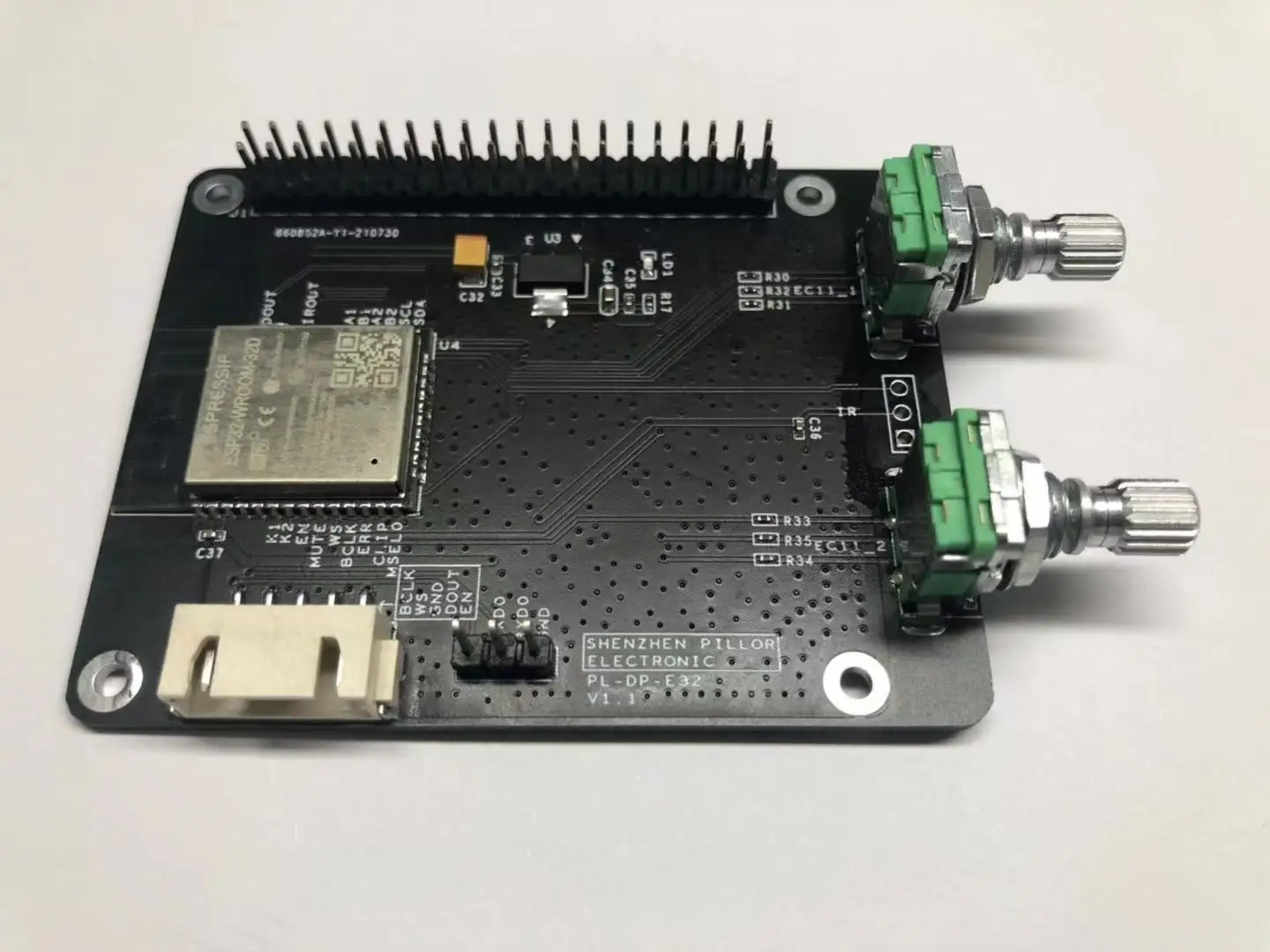

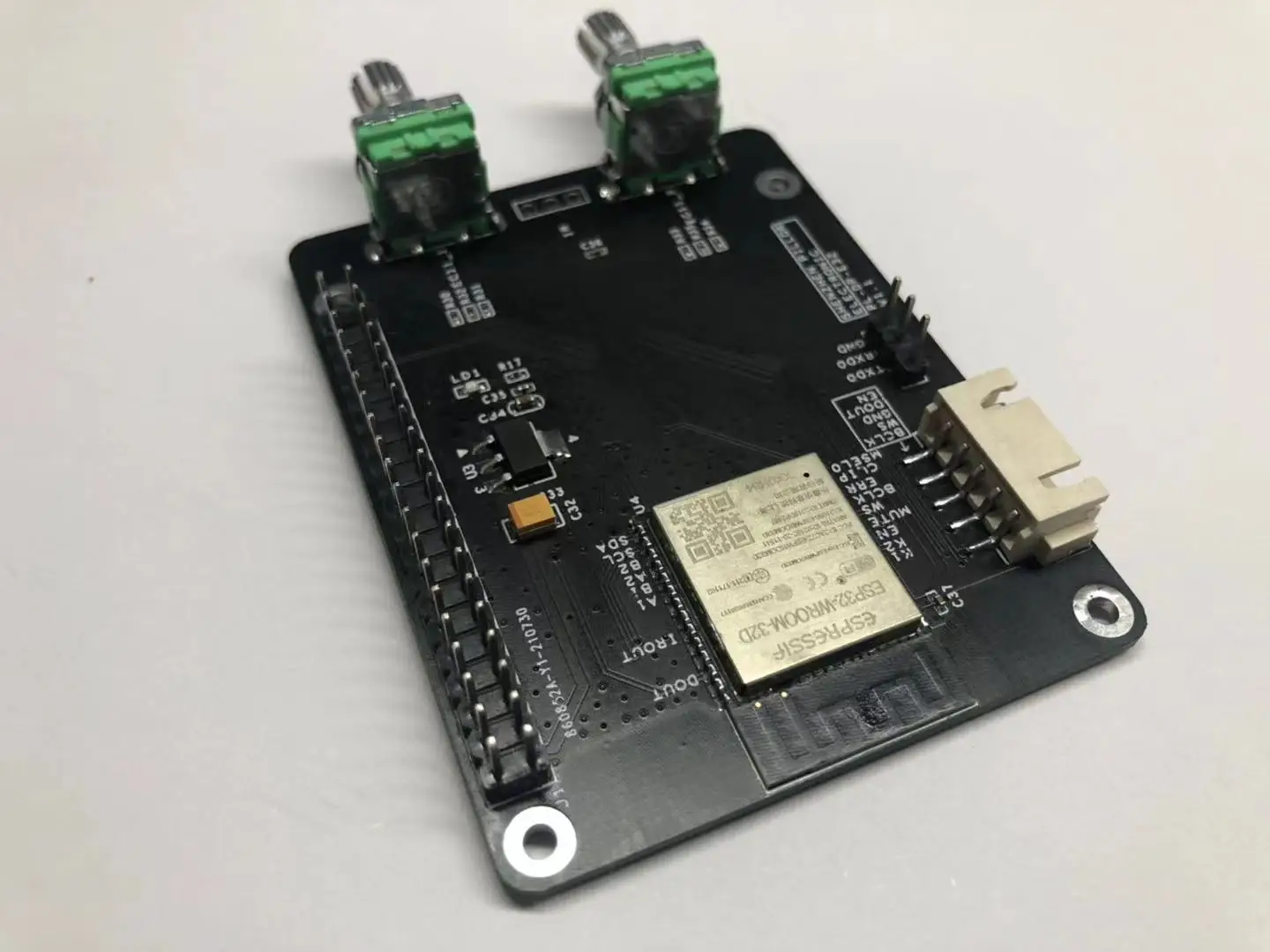

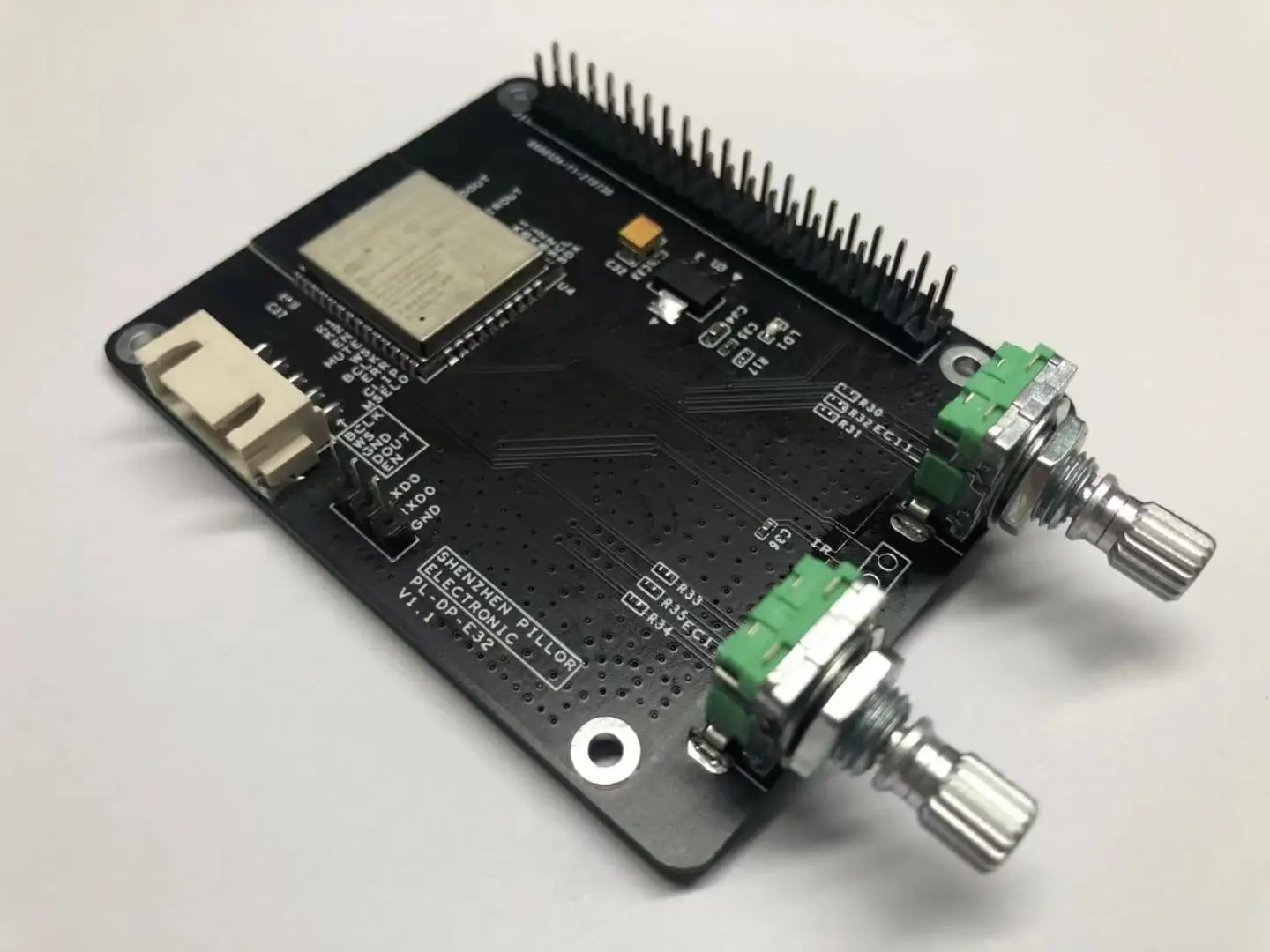

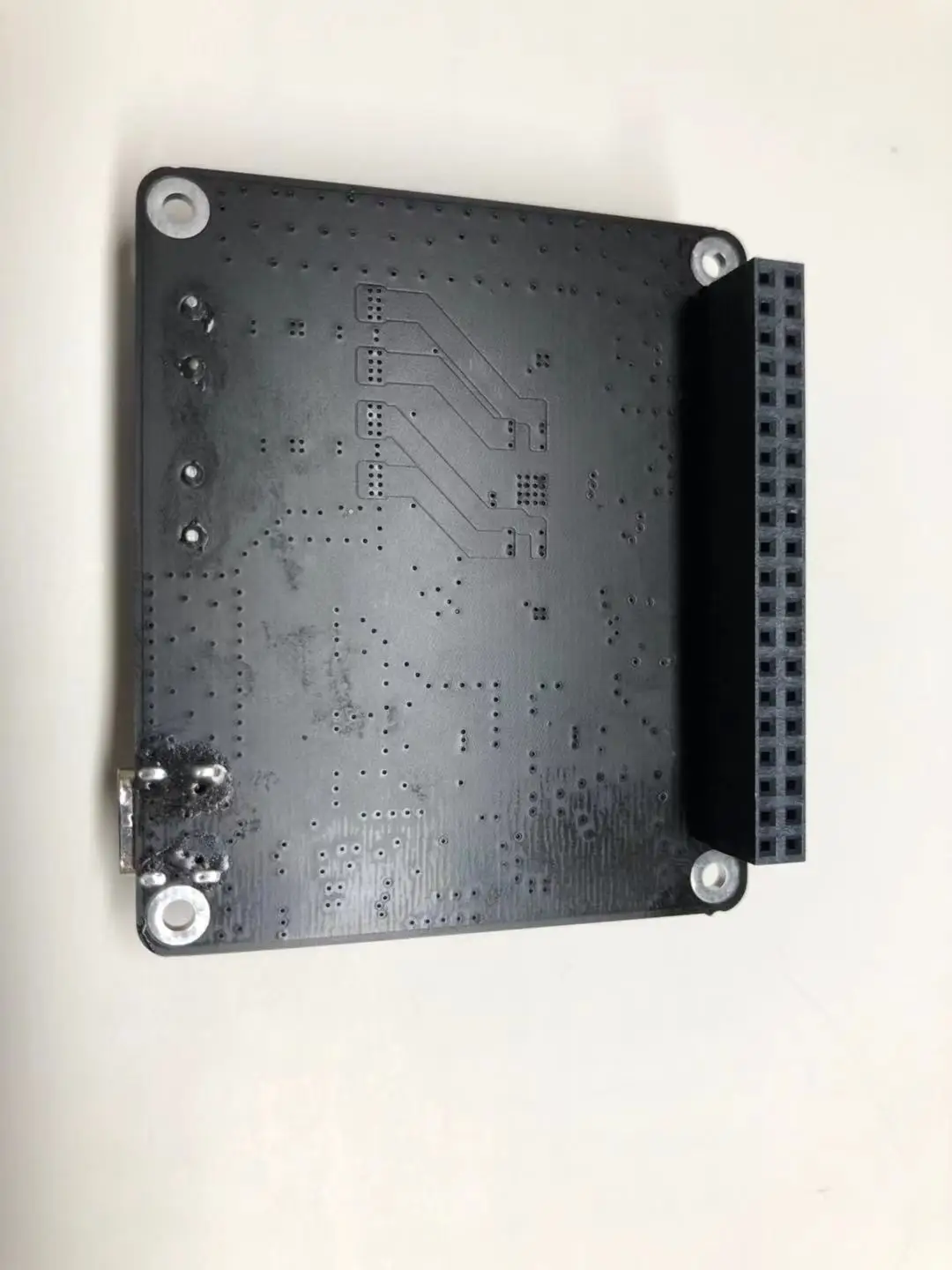

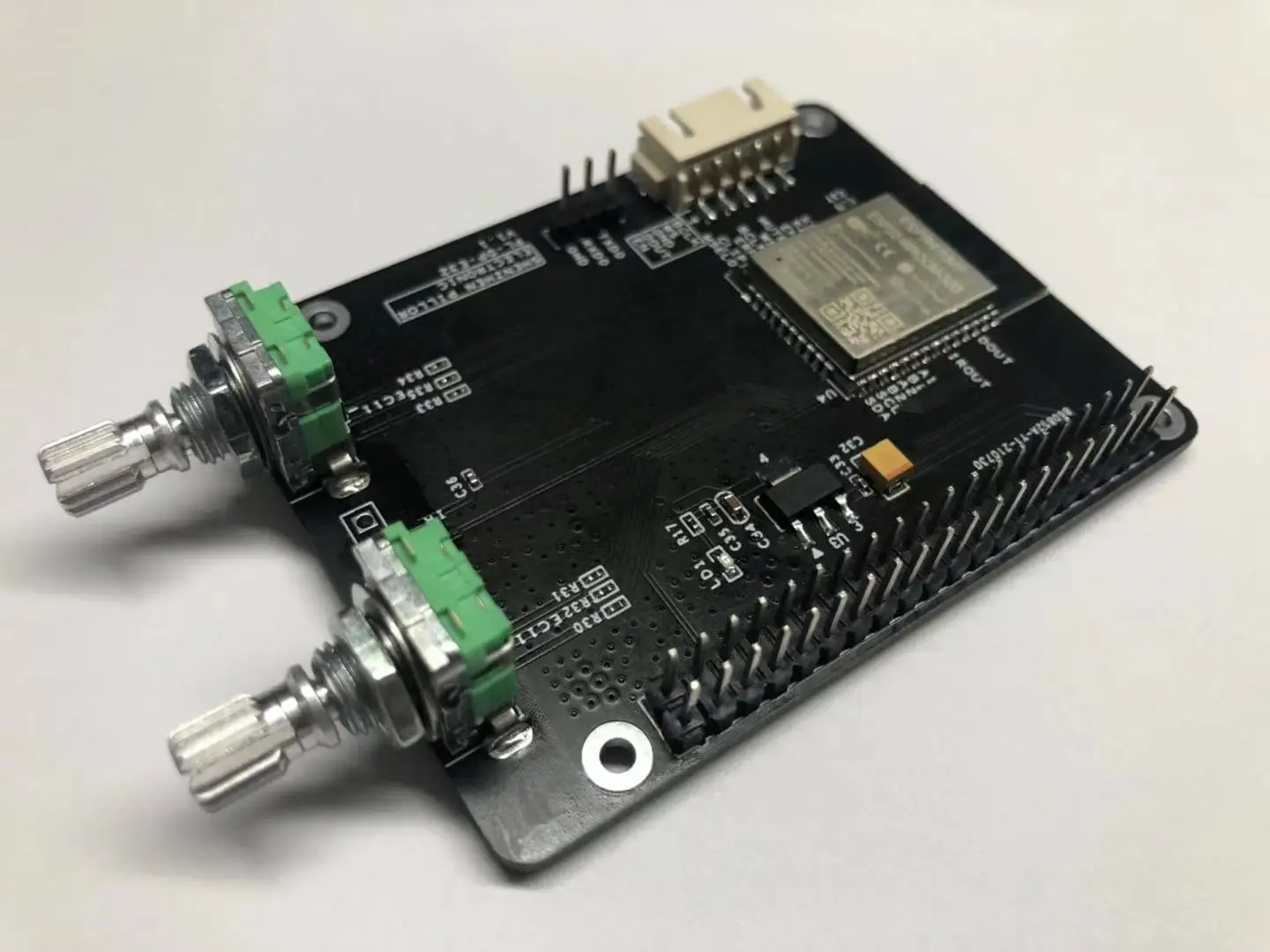

Внешний вид платы:

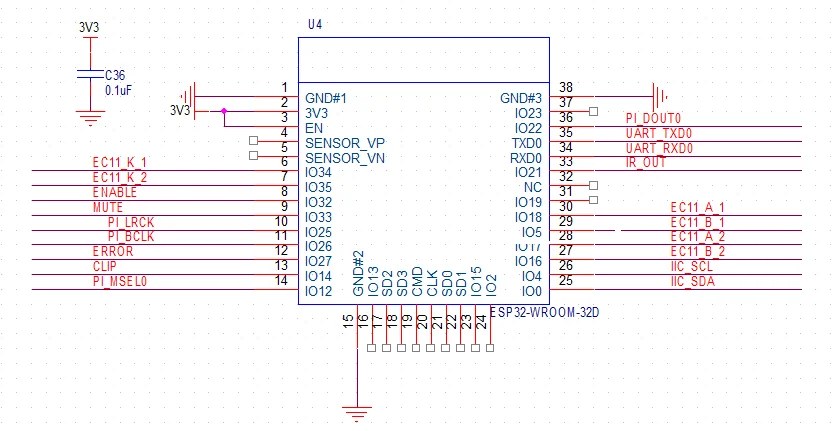

Определения подключения ESP32
