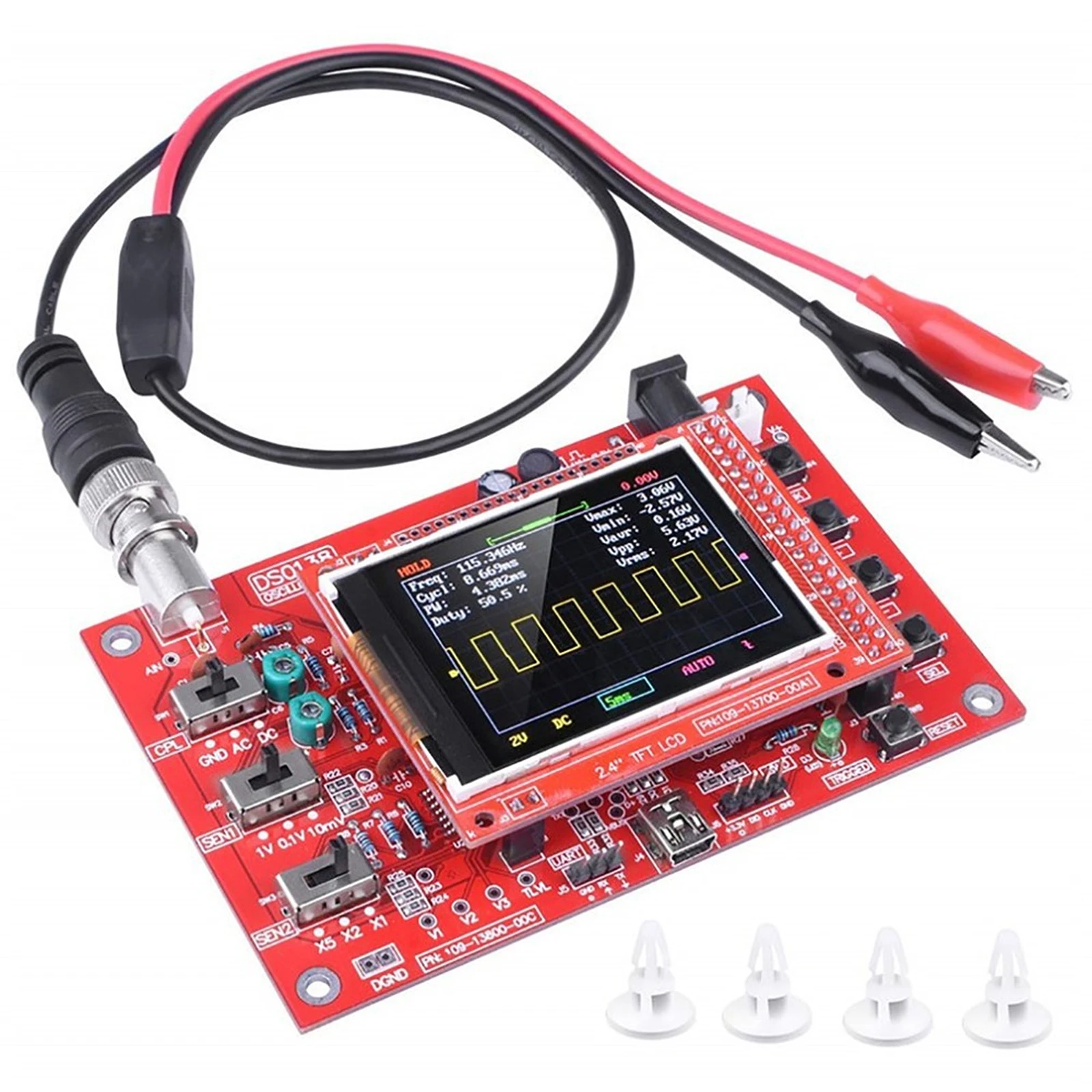

DSO138 осциллограф готовый комплект портативный цифровой осциллограф
Особенность
1. Для обучения электронному производству полные и подробные описания, включая схемы схем, инструкции по производству, инструкции по использованию, методы устранения неисправностей и т. д., с высокой степенью успешности производства.

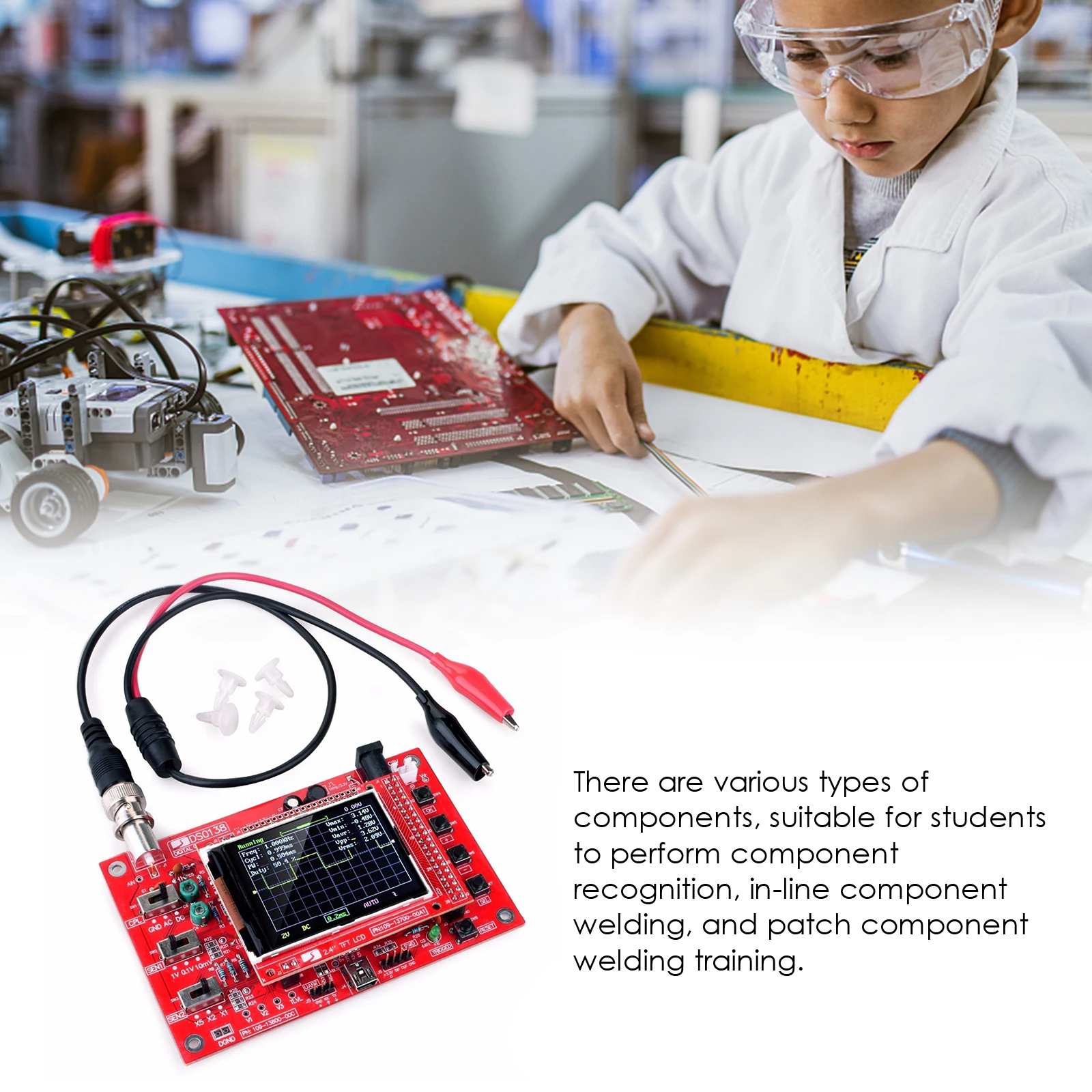

2. Существуют различные типы компонентов, подходящие для студентов для обучения распознаванию компонентов, сварке компонентов в линию и сварке компонентов патчей.
3. Студенты могут получить практический инструмент во время изготовления, который может эффективно наблюдать и измерять сигнальные формы во многих случаях, таких как аудио, синхронизация видео, низкочастотный импульсный источник питания, инфракрасный прием и передача и т. д., для увеличения интереса к обучению и эффекта обучения.

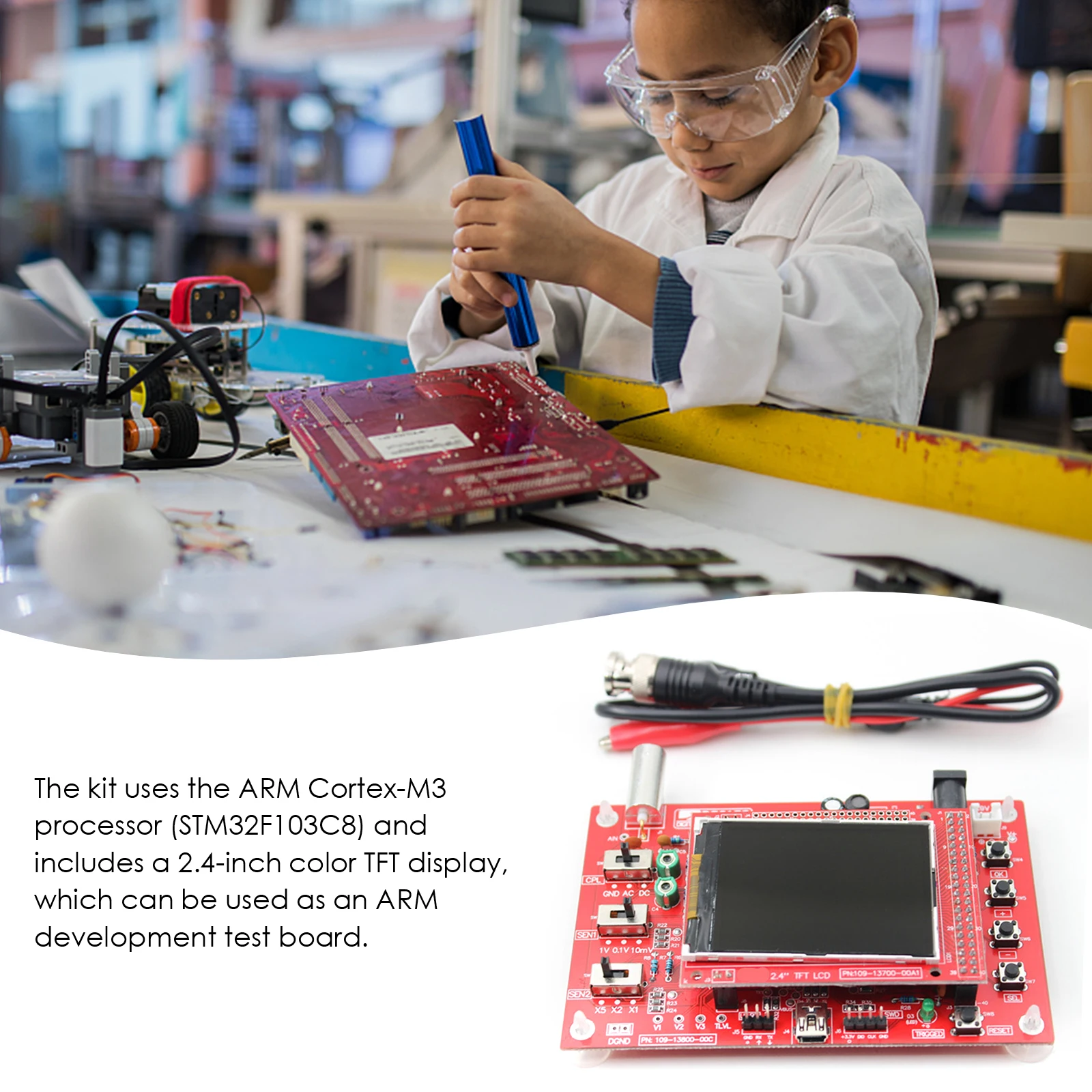

4. В комплекте используется процессор ARM Cortex-M3 (STM32F103C8) и 2,4 дюймовый цветной TFT-дисплей, который может использоваться в качестве платы для тестирования разработки ARM.
5. Предоставьте исходную программу, способные друзья могут осуществить вторичную разработку на основе набора, например, его можно заменить на милливольтметр, регистратор данных и т. д.

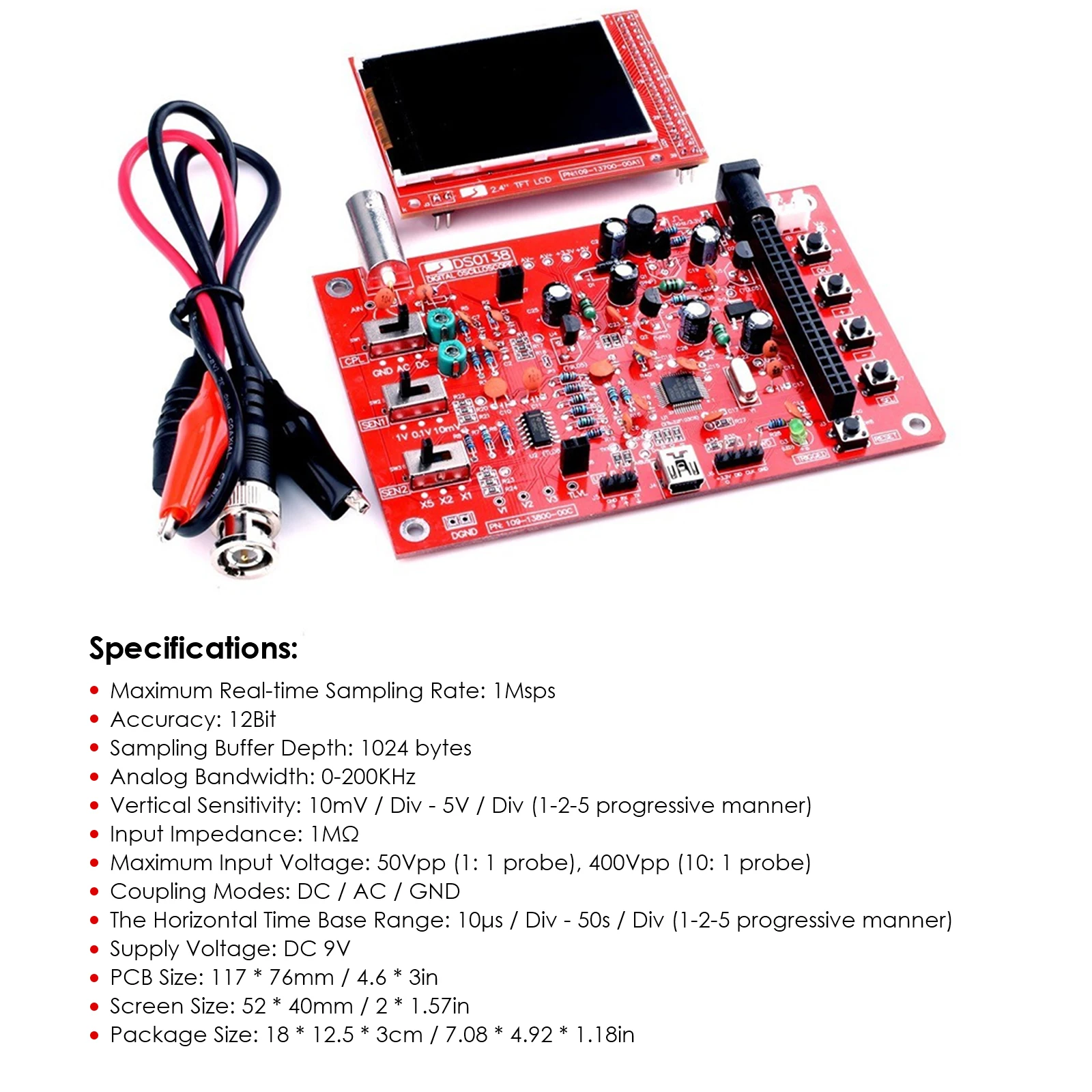

Характеристики:
Максимальная частота дискретизации в реальном времени: 1 мс
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/дел-5 В/дел (1-2-5 прогрессивный способ)
Входное сопротивление: 1 МОм
Максимальное входное напряжение: 50Vpp (зонд 1: 1), 400Vpp (зонд 10: 1)
Режимы связи: DC / AC / GND
Горизонтальный временной базовый диапазон: 10 мкс/дел-50 с/дел (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6*3 дюйма
Размер экрана: 52*40 мм/2*1,57 дюйма
Посылка: 18*12,5*3 см/7,08*4,92 * 1.18in
Посылка тация:
1 * DSO138 DIY Набор цифрового осциллографа
1 * зонд
2 * Руководство пользователя (на английском языке)
-
Вес логистики0.134
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаannoytools
-
Номер модели322SB
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер дисплеяНет
-
Размер логистики - высота (см)3
-
Размер логистики - длина (см)18
-
Размер логистики - ширина (см)13
-
Разрешение экрана640*480 Пикселей
-
СертификацияЕвропейский сертификат соответствия
-
Товары для ремонтаЭлектрический
-
Частота дискретизации в реальном времени1Msps
-
Ширина браслета0-200KHz
