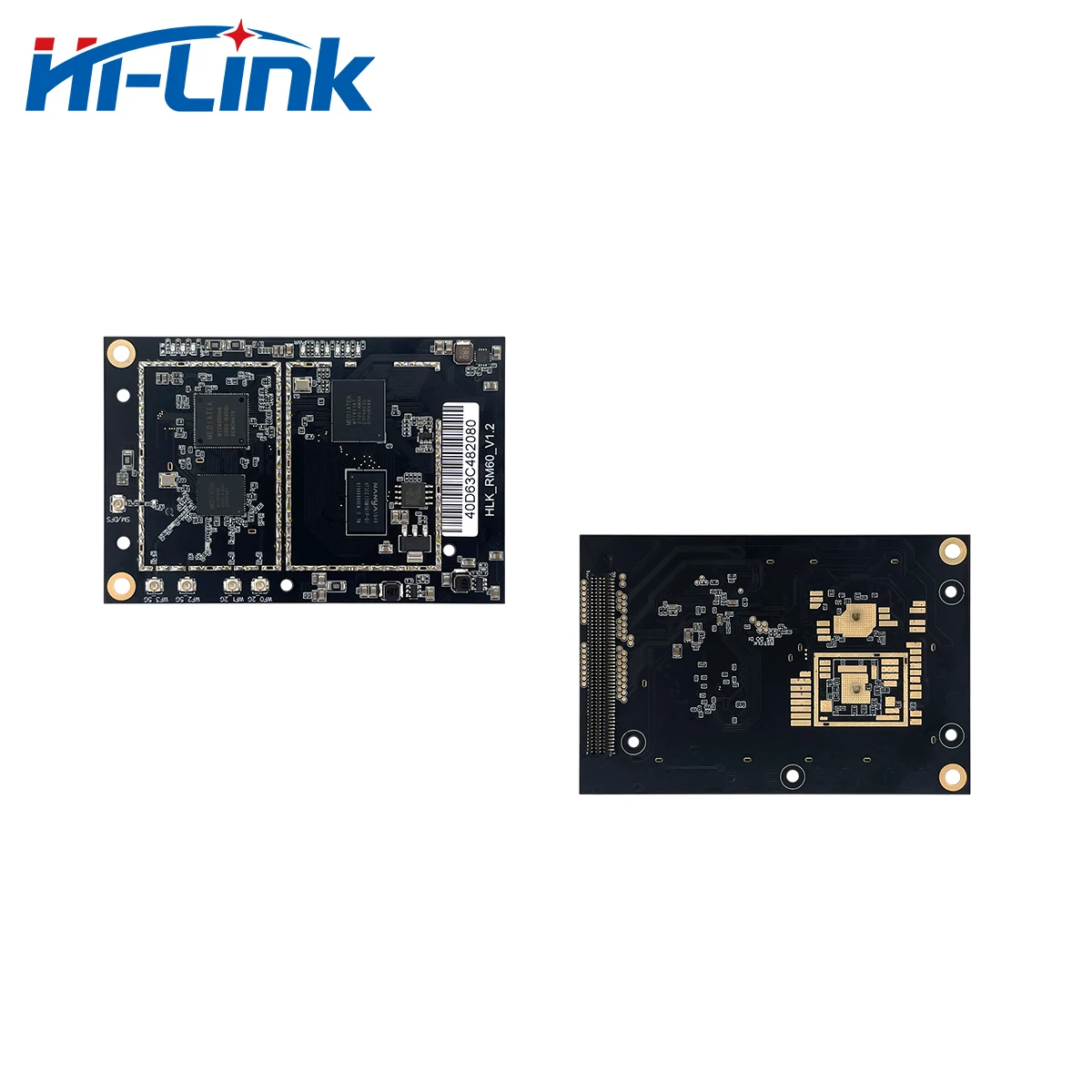

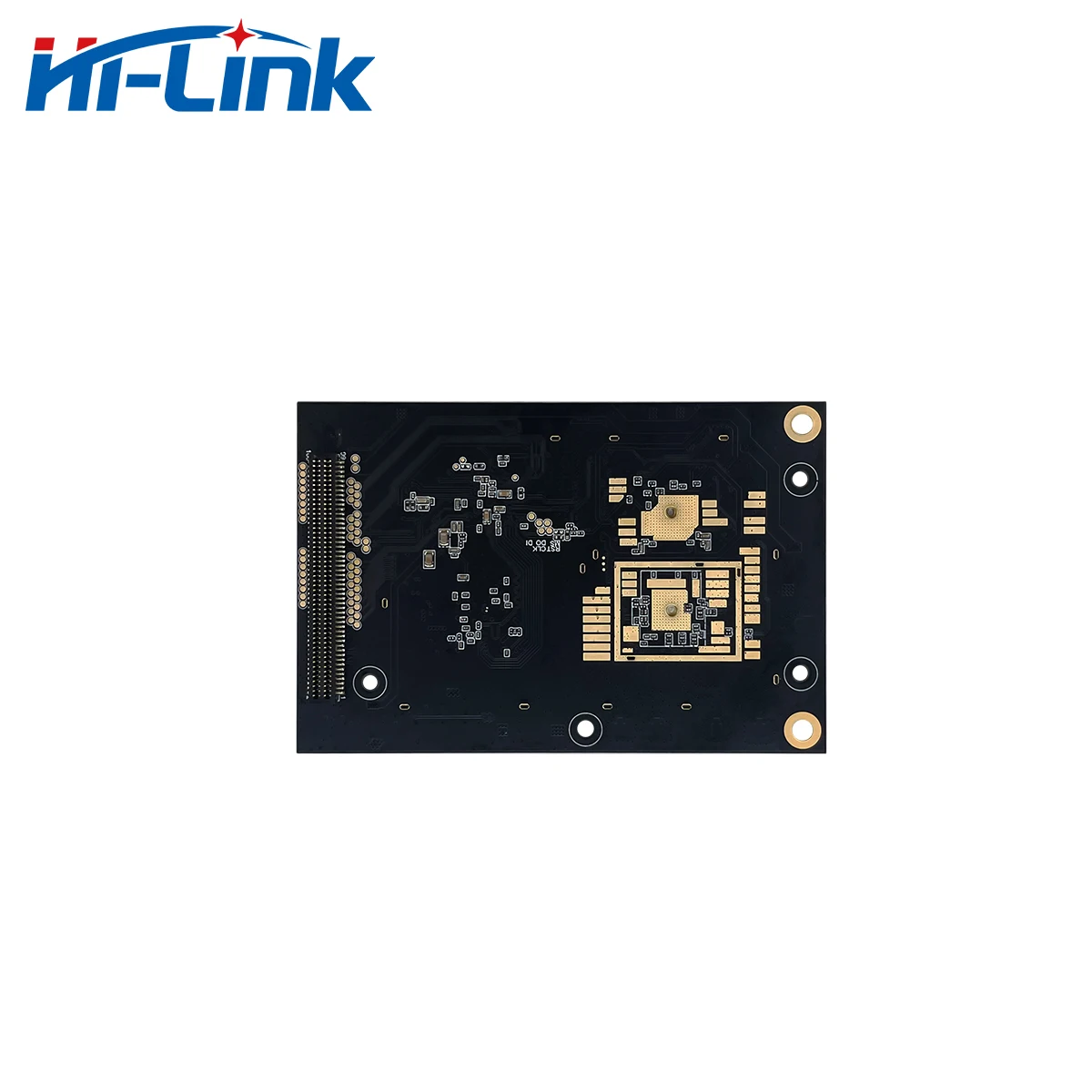

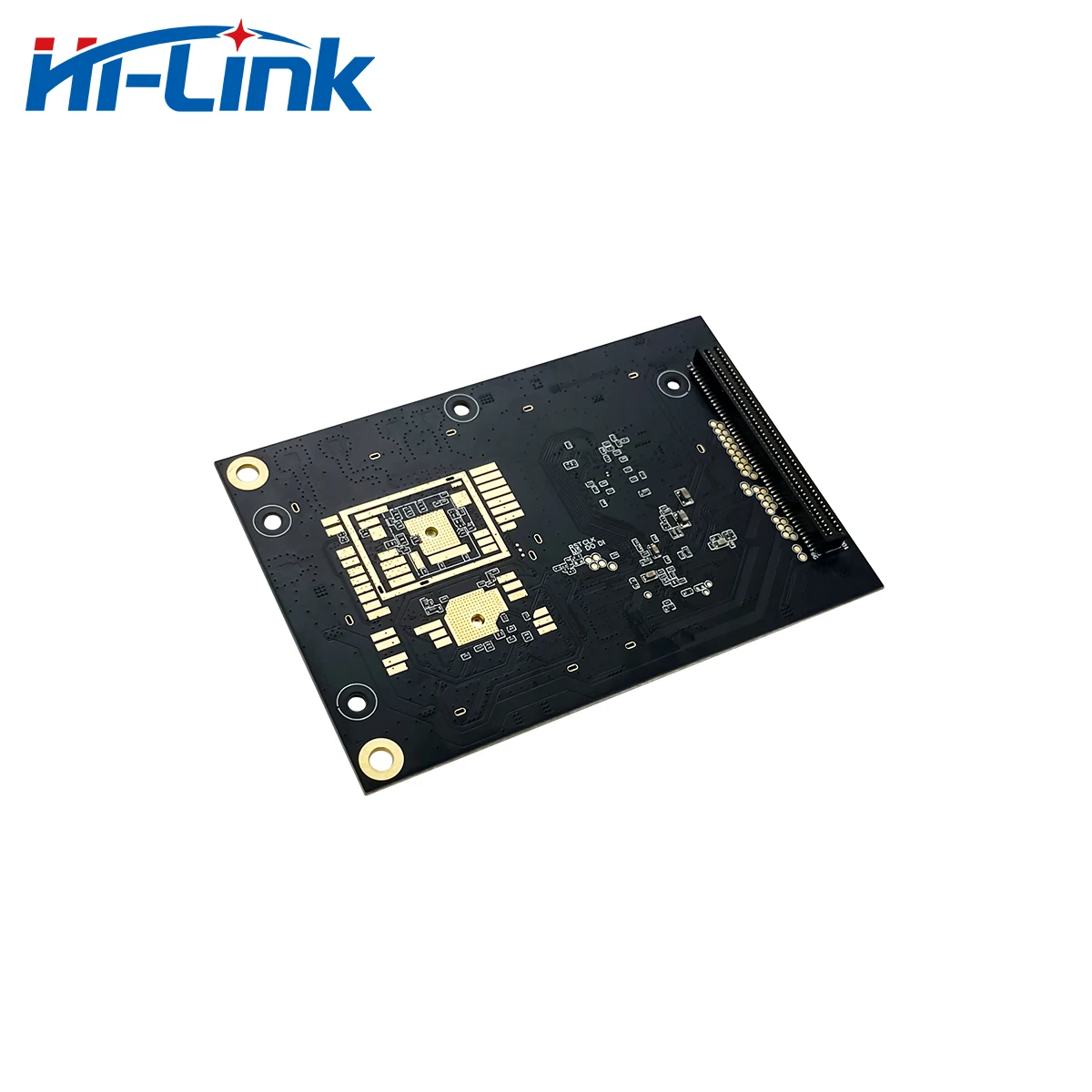

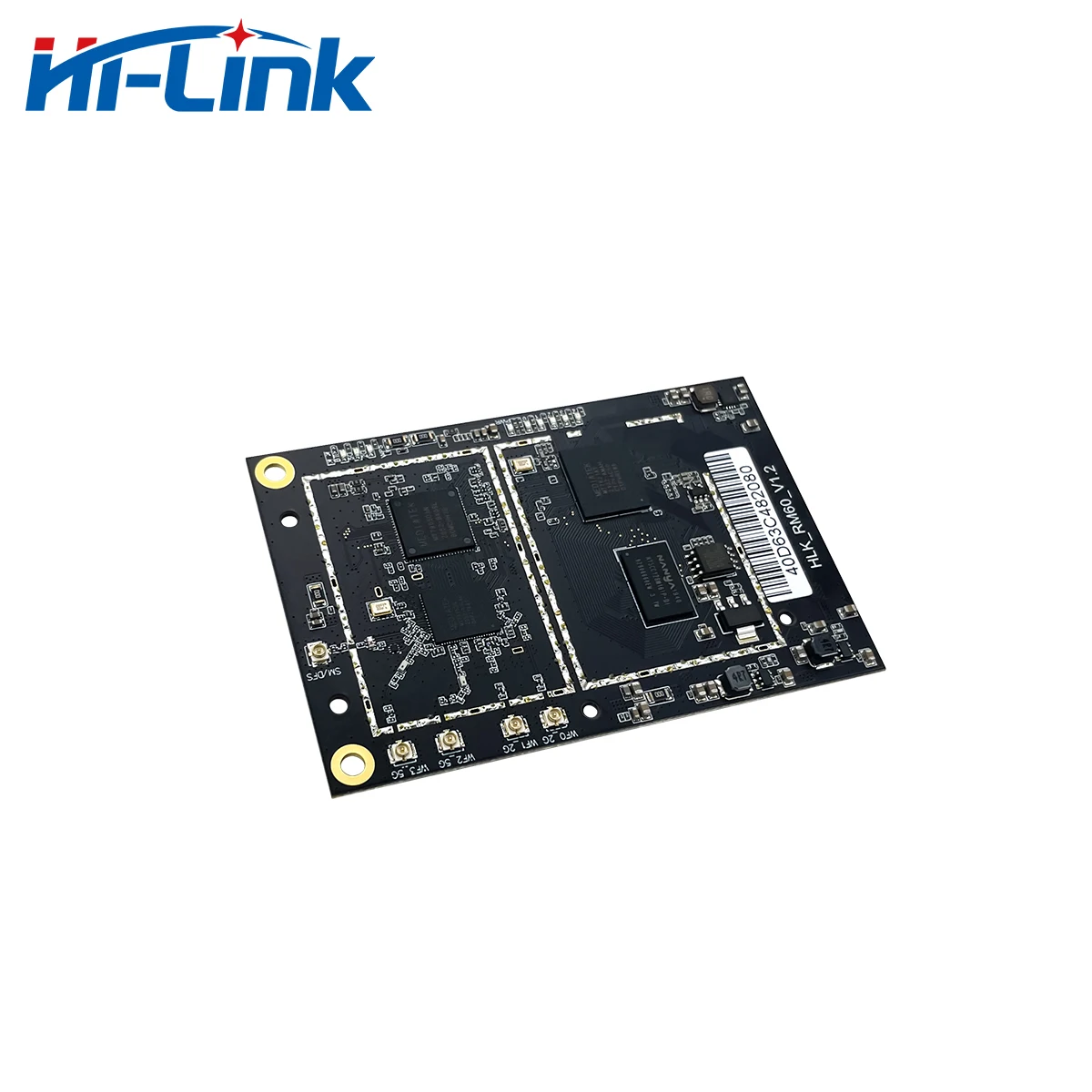

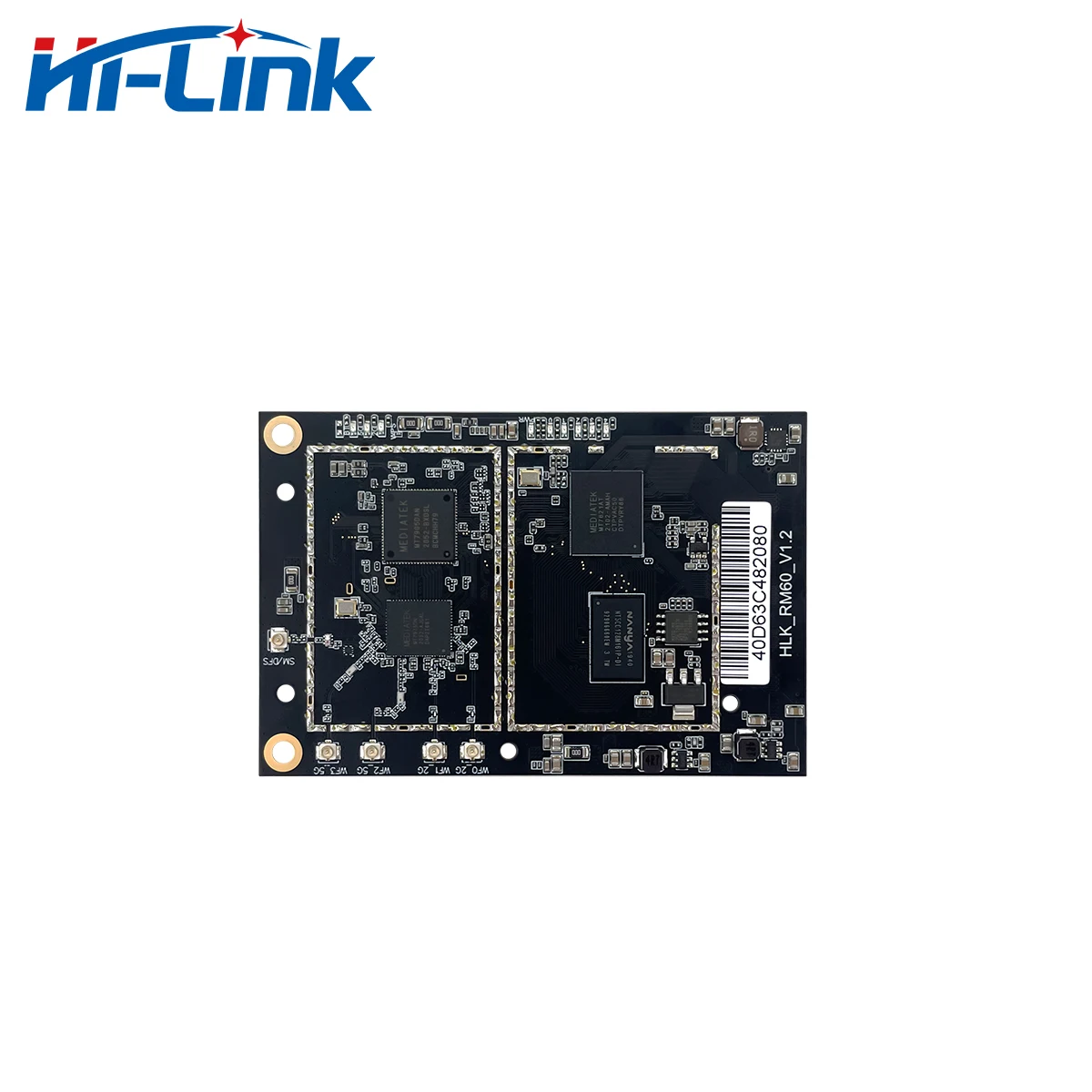

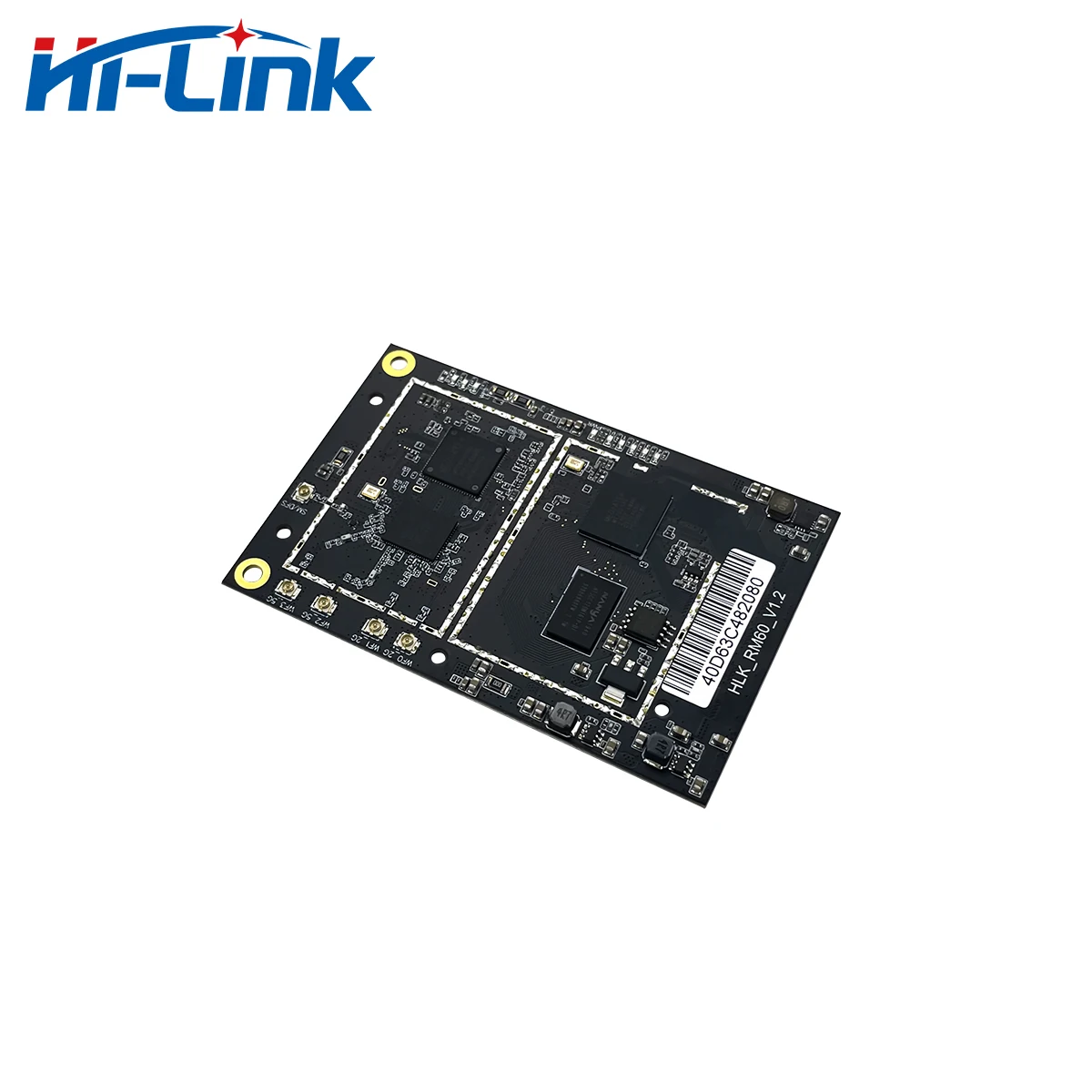

HLK-RM60Высокопроизводительный встроенный WIFI6 модуль, запущенный Hilink Electronics.
Модуль соответствует стандарту IEEE 802.11a/b/g/n/ac/ax. Модуль интегрирует радиочастотный трансивер 2,4G/5,8G с скоростью передачи. Высокие характеристики.
Особенности
* Совместимый IEEE 802,11 a/b/g/n/ac/ax
* Специальная высокая производительность 32-разрядный процессор RISC Процессор
* Поддержка 20/40 МГц в 2,4 г, Поддержка 20/40/80 МГц в 5G
* Поддержка 2,4 г/5,8 ГГц, скорость передачи данных до 573 + 1201 Мбит/с
* Поддержка STA/AP
* Встроенный протокол TCP/IP
* Поддержка беспроводного обновления (OTA)
* 3.3VSingle источник питания


Простые перегородки:
Основной набор микросхем: MT7621
Ядро: MIPS1004Kc
Основная частота: 880 МГц
Оперативная память: DDR2 128 Мб
Вспышка: 16 Мб
Температура: температура окружающей среды: -20 ~ 60C
Влажность: Использование: 10 ~ 95% (без конденсации)/запас: 5 ~ 95% (без конденсации)
Размер: 90*60 мм
Модуль
Партномер
HLK-RM60
Посылка
В он-лайн
Беспроводные параметры
Беспроводной стандарт
IEEE 802,11 a/b/g/n/ac/ax
Частотный диапазон
2,412 ГГц-2,484 ГГц 5,180 ГГц-5,825 ГГц
Мощность передачи
802.11b: +20 +/-2 дБм (@ 11 Мбит/с)
802,11g: + 20 +/-2dBm (@ 54 Мбит/с)
802.11n: + 19 +/-2dBm (@ MCS7)
801.11ac:+ 17 +/-2dBm (@ MCS9)
802.11ax: + 16 +/-2dBm (@ MCS11)
Чувствительность приема
802.11b: -88,4 дБм (@ 11 Мбит/с, CCK)
802,11g: -75.7dBm (@ 54 Мбит/с, OFDM)
802.11n: -73.6dBm (@ HT20, MCS7)
802.11a: -75,0 дБм (@ MCS7)
802.11ac: -75,0 dBm (@ MCS9)
802.11ax: -73,0 дБм (@ MCS11)
Тип антенны
Внешний: разъем 4 * I-PEX
Аппаратные параметры
Аппаратный интерфейс
UART,IIC,PWM,GPIO, SPI
Сетевой порт
5 * полный гигабитный Ethernet порт
USB
1 * USB3.0 + 1 * USB2.0
Рабочее напряжение
3,3 V
Возможность привода GPIO
Макс: 12 мА
Рабочий ток
Продолжайте отправлять => Среднее: ~ 800 мА, Макс: 1000 мА
В нормальном режиме => Среднее: ~ 750ма, Макс: 800мА
Температура
Рабочая температура: -20 ℃ ~ + 60 ℃
Температура хранения:-40 ℃ ~ + 85 ℃
Размеры
90*60 мм
Параметры программного обеспечения
Тип беспроводной сети
STA/AP
Обновление прошивки
Веб-обновление
Сетевой протокол
4, TCP/UDP
Конфигурация пользователя
Веб-конфигурация
Параметр
Минимальный
Максимум
Единицы измерения
Температура хранения
-40
85
℃
Рабочая температура окружающей среды
-20
60
℃

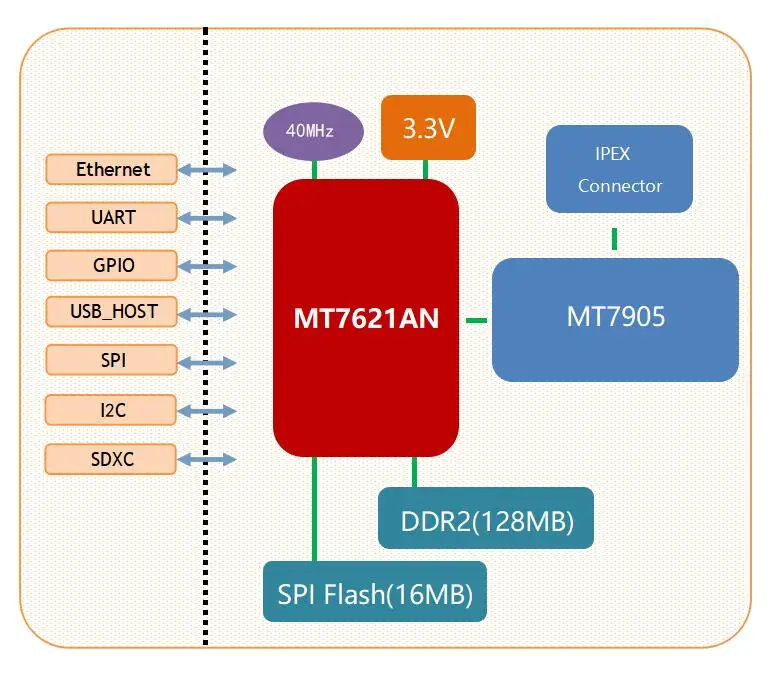

Блок-схема

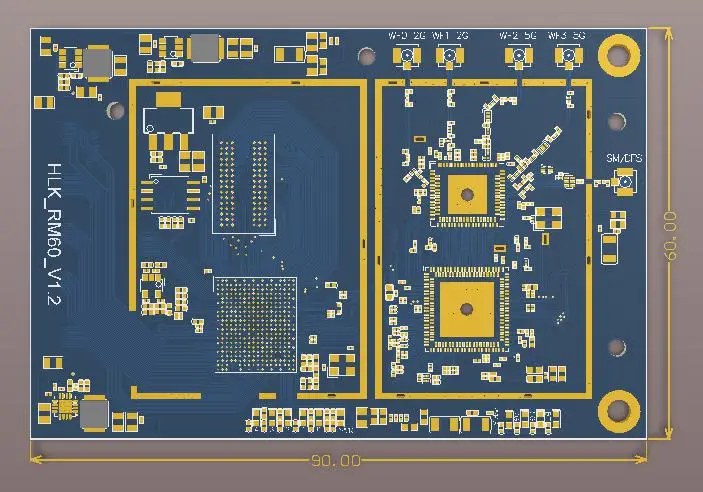

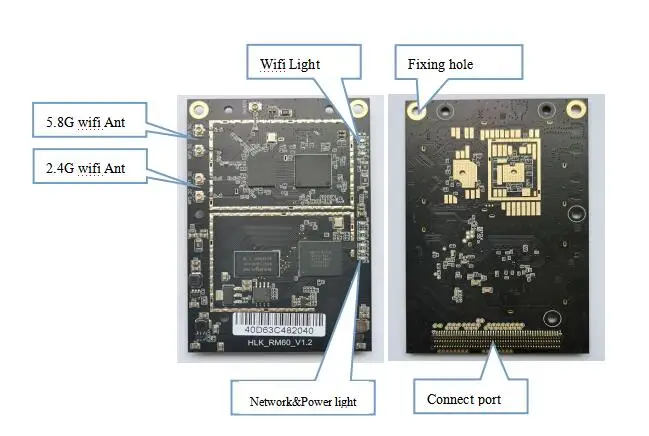

Размер модуля и часто задаваемые вопросы
Область применения
* Умный дом
* Приборы
* Дистанционное управление/контроль Wi-Fi
* Поле игрушек
* Цветной светодиодный контроль
* Интеллектуальное Интегрированное управление пожарной защитой и безопасностью
* Терминалы смарт-карт, беспроводные POS машины, портативные устройства и т. Д.
Обратите внимание:
Посылка только HLK-RM60 модуле, если вам нужна плата разработки, пожалуйста, свяжитесь с нами. Большое спасибо.
