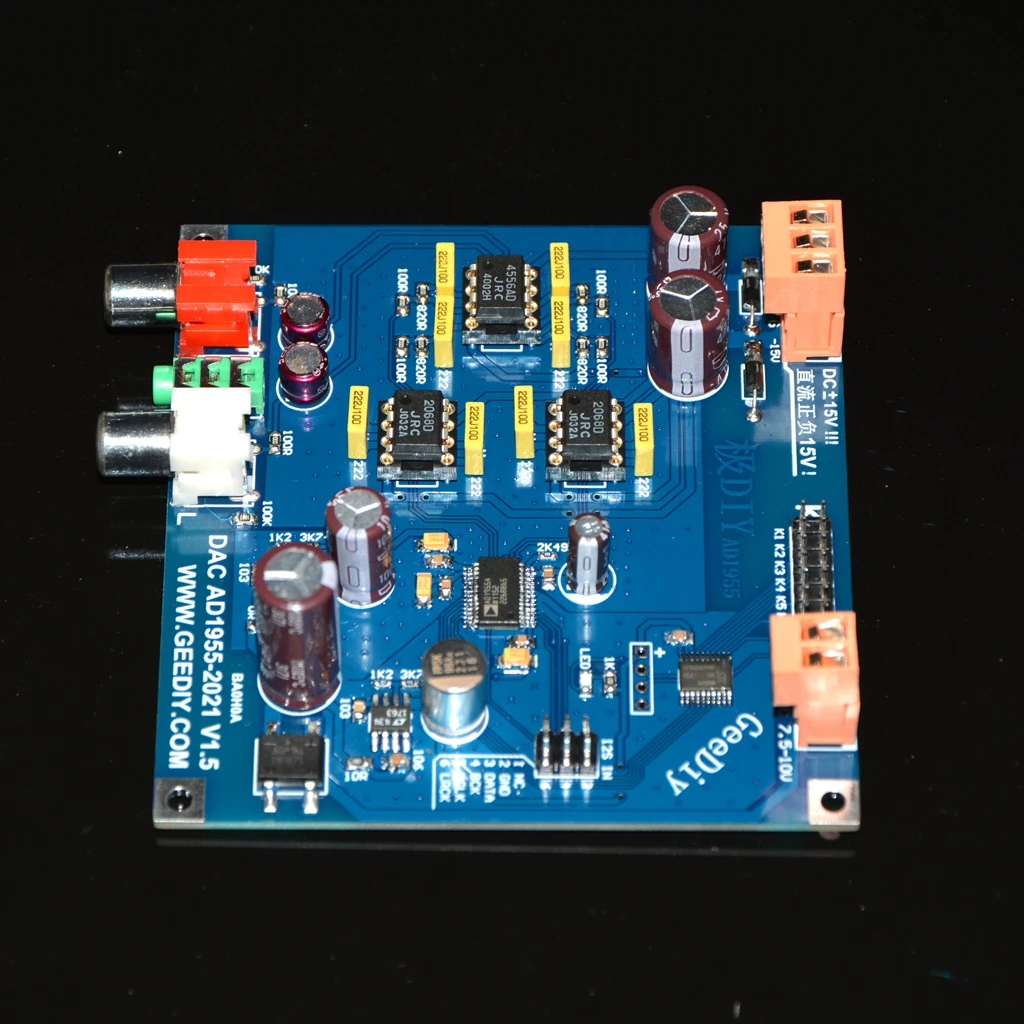

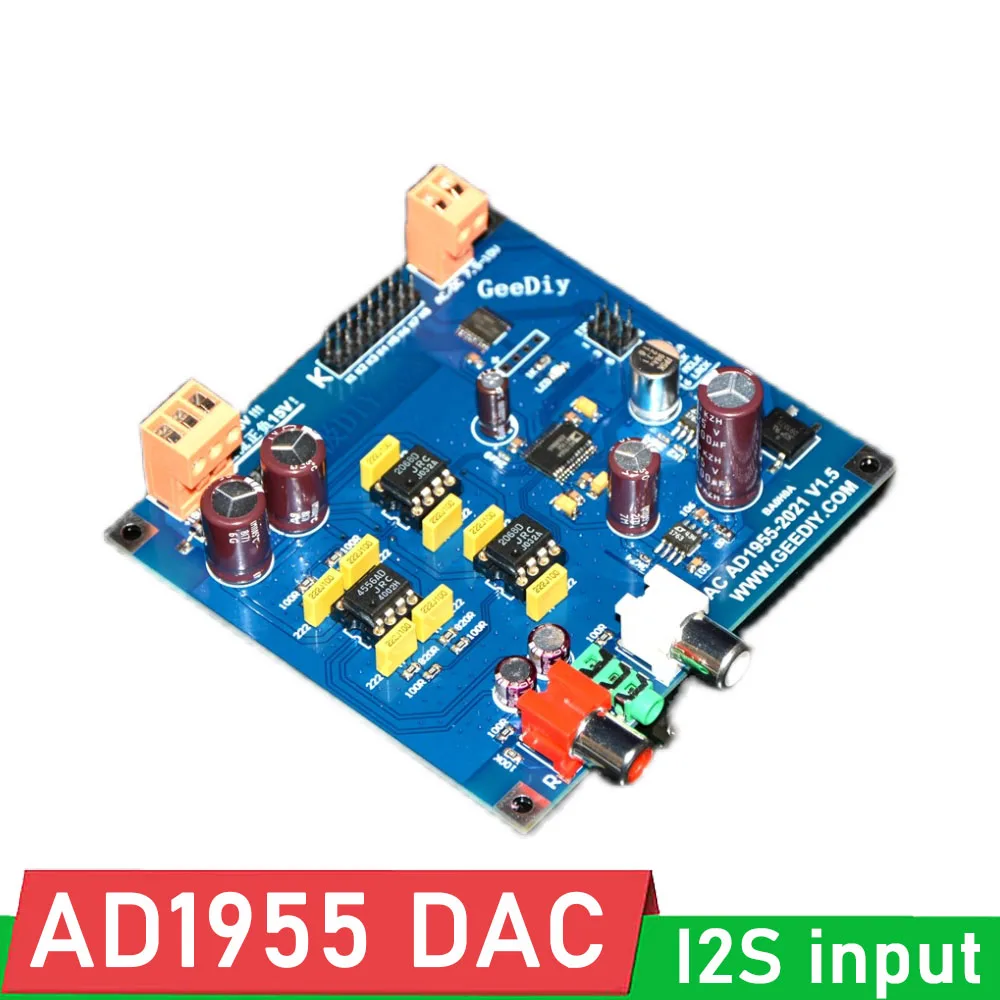

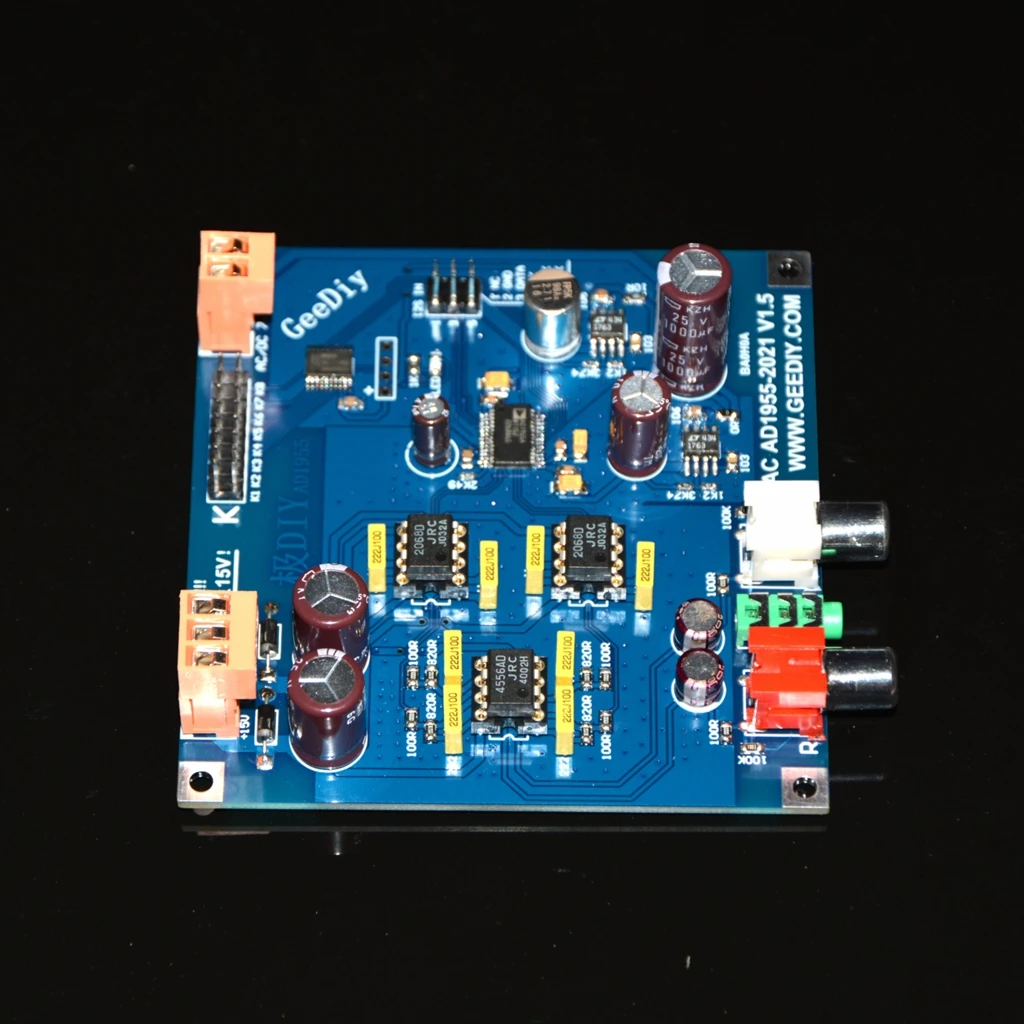

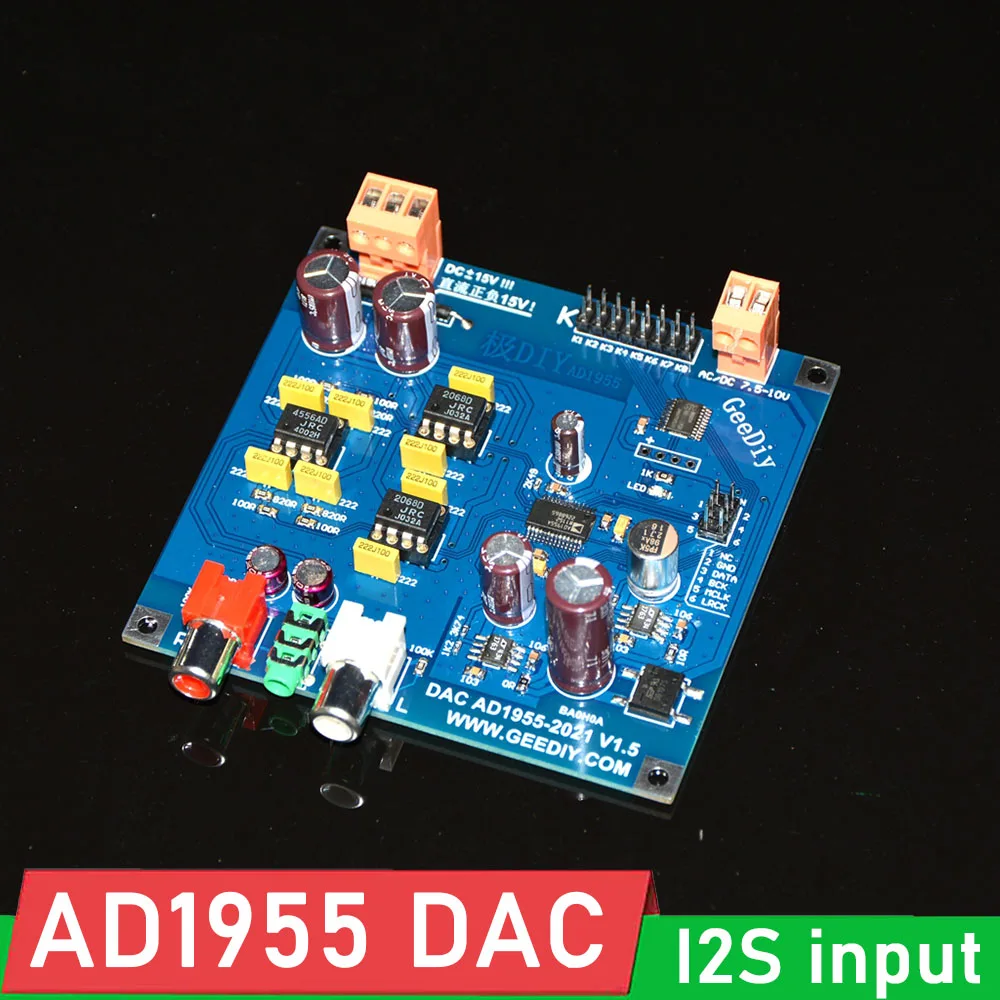

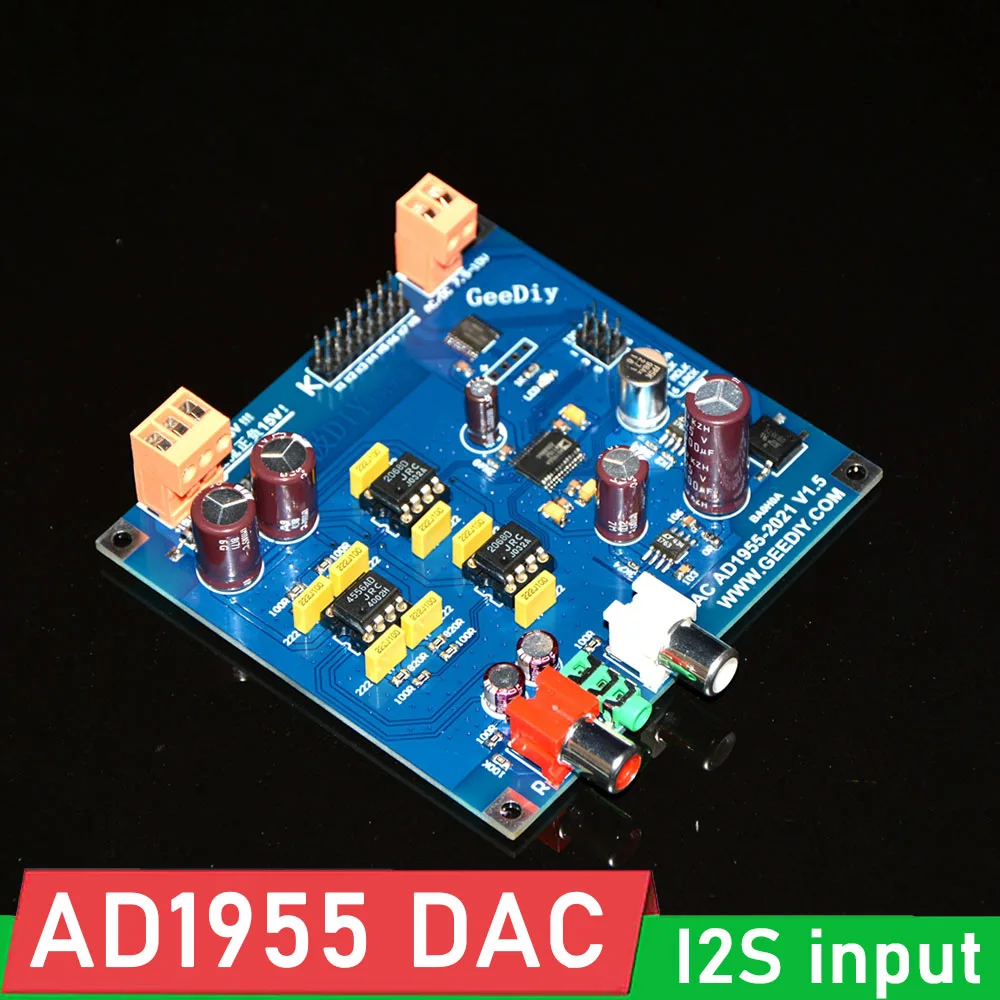

2021 новая версия AD1955 DAC декодер I2S вход 24bit 192K I2S LJ RJ
Стандартная версия op amp использует NJM2068D * 2 + NJM4556AD * 1
Обновленная версия op amp использует LME49720NA * 2 + LM4562NA * 1
Конфигурация платы настроена через порт K, детальная конфигурация выглядит следующим образом!

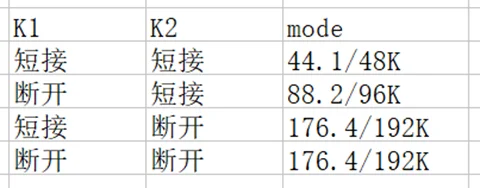

K1 K2 набор Частота выборки:
K3 K4 набор данных Формат:
K5 K6 установите количество бит:
K7 K8 набор часов
Описание интерфейса I2S:
1 NC (не подключен); 2 GND; 3 данных; 4 BCK; 5 MCLK; 6 LRCK
Электрические характеристики:
Размер печатной платы: 9,05 см * 8,65 см; Длина центра и Ширина отверстия винта: 8,41 см * 7,99 см
Напряжение источника питания: часть аналоговой цепи постоянного тока плюс или минус 15 В (обратите внимание, что двойной вход постоянного тока 15 в, неправильное подключение к сети переменного тока или проводу приведет к постоянному повреждению цепи!) ЦАП чип питания часть AC/DC7.5-10V AC или DC может быть!
Так как аналоговая часть источника питания этой платы является двойным входом постоянного тока, ее необходимо выпрямить, фильтровать и стабилизировать источник питания
