VA7510s 1,8 дюймовый измеритель напряжения измеритель температуры кулоновая мощность измеритель мощности Voltammeter монитор выходное напряжение и ток
Особенности
1: двустороннее Обнаружение тока, пользователи, которые обнаруживают заряд и разрядку, могут легко обнаруживать двусторонний ток без изменения направления проводки
2: функция отключения памяти, после отключения питания, ампер-час (Ач) перед выключением питания может быть запоминан, что удобно для наблюдения и измерения
3: с избыточным напряжением, перетоком, избыточной мощностью, защитой от пониженного напряжения и функциями контроля температуры;
4: Он может быть откалиброван онлайн, что удобно для клиентов, чтобы исправить ошибки во времени;
5: с функцией выключения выхода, гибко включается или выключается выход;
Введение к инструменту

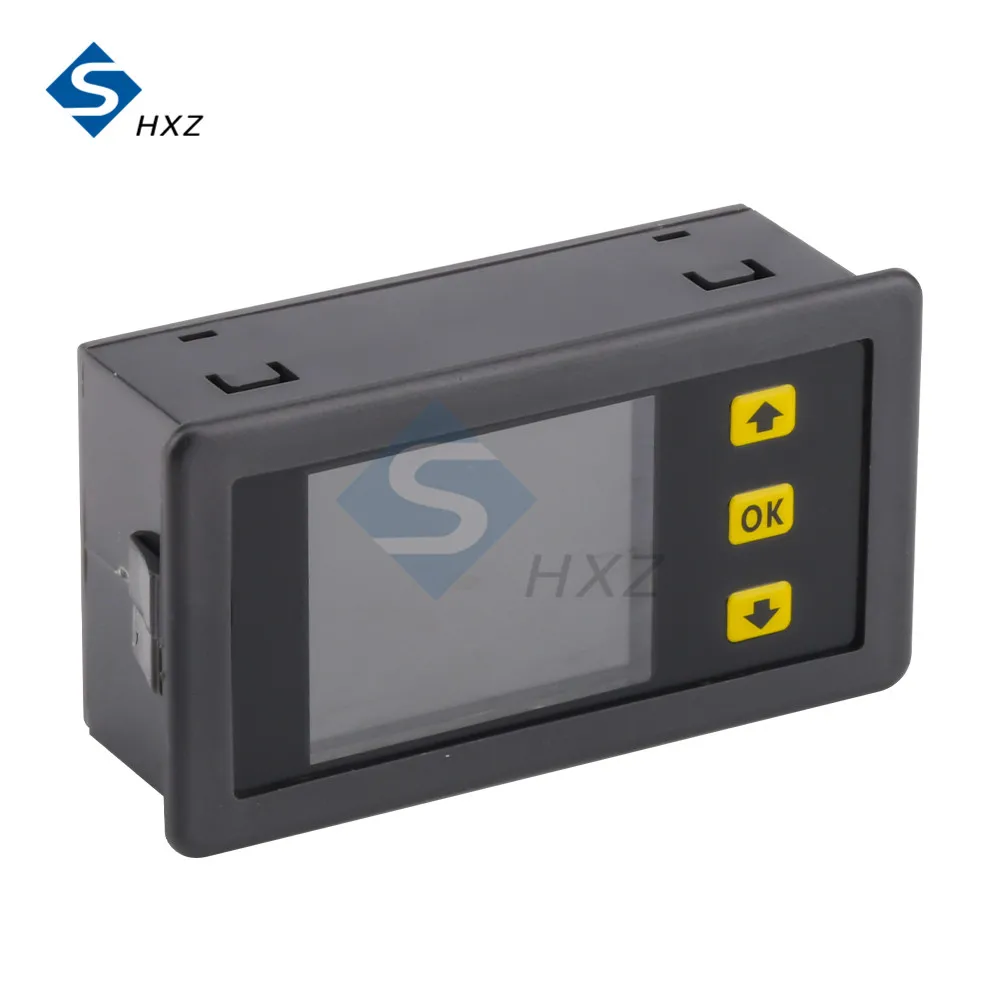

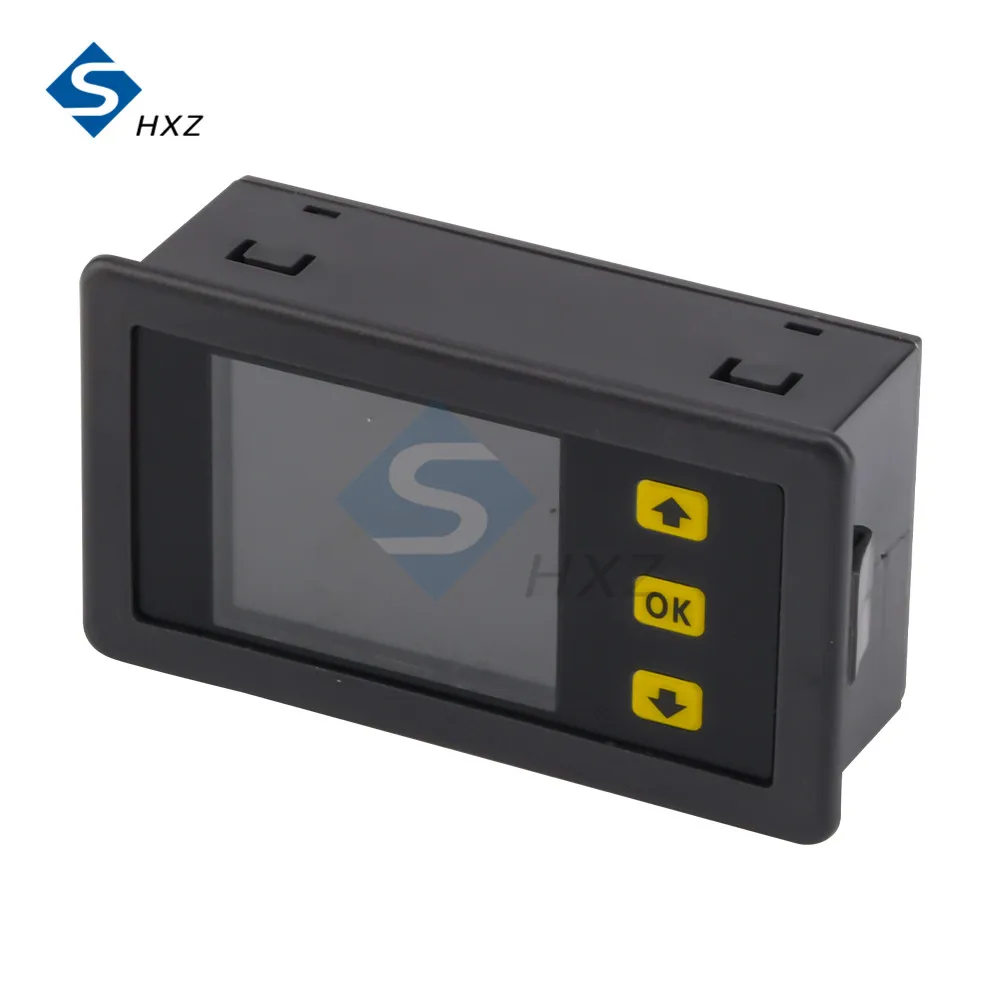

VAC7510S-это многофункциональный инструмент, который может отображать различные физические параметры, такие как напряжение, ток, мощность, мощность, энергию, температуру, время работы и т. Д. В режиме реального времени. Избыточная мощность, перенапряжение, напряжение под напряжением и перегрузки по току могут быть реализованы через резервный релейный интерфейс. Защита от перегрева. Кроме того, прибор использует 1,8-дюймовый цветной ЖК-дисплей в качестве дисплея, которая отображает более полную, четкую и легко наблюдать за данные. Этот счетчик очень подходит для приложений, которые должны контролировать выходное напряжение и ток, а также заряжать и разрядить аккумулятор.
Основные характеристики
1> Двустороннее Обнаружение тока, пользователи, которые обнаруживают заряд и разрядку, могут легко обнаруживать двусторонний ток без изменения направления проводки;
2> функция отключения памяти, после отключения питания, ампер-час (Ач) перед выключением питания может быть запоминан, что удобно для наблюдения и измерения;
3> ампер-час (Ач) может быть заполнен или очищен одной кнопкой, не влияя на измерение прямого заряда и разряда;

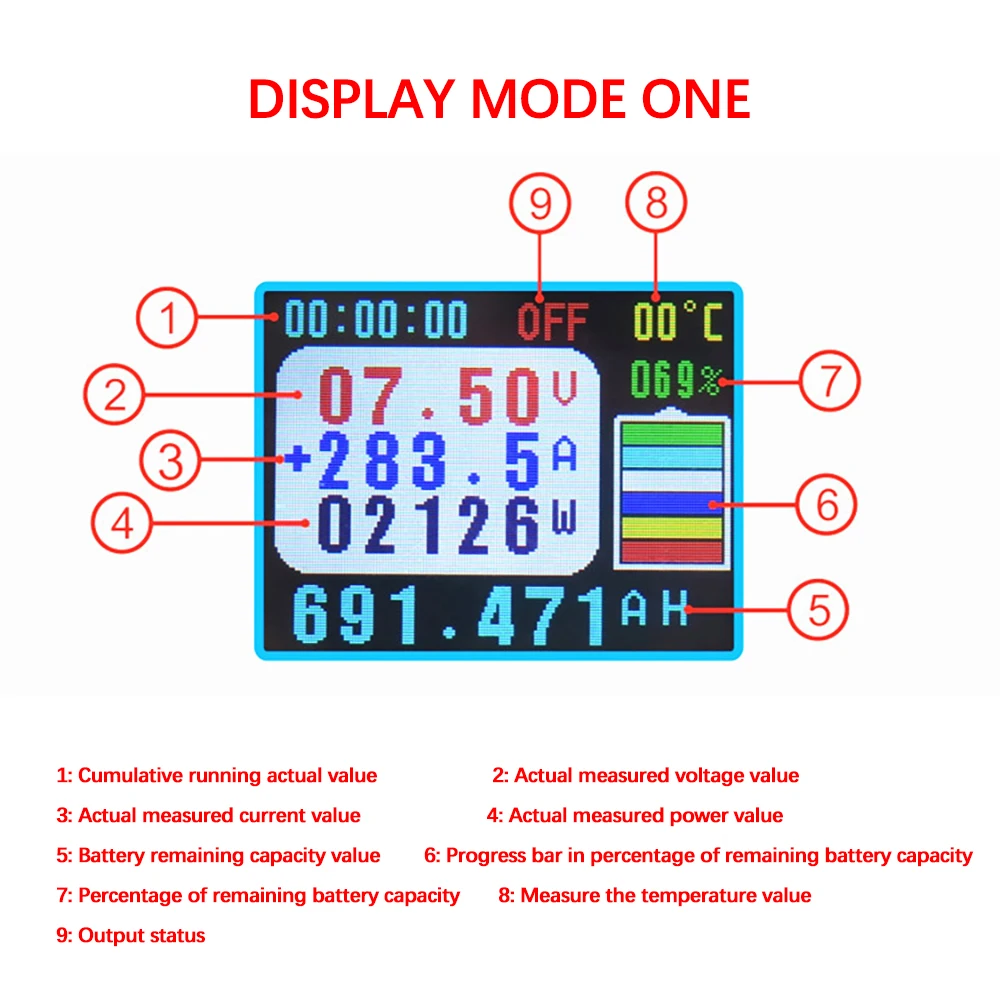

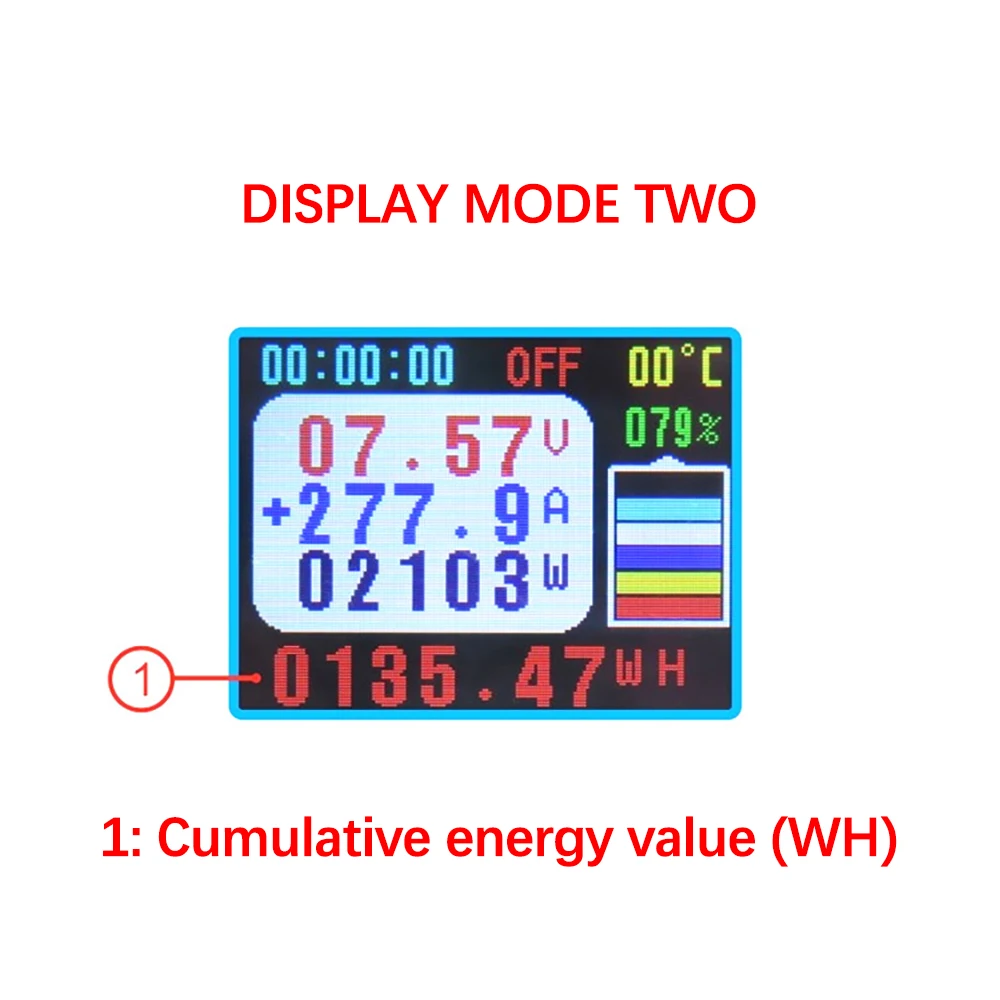

4> напряжение, ток, ампер-час, ватт-час, время, мощность и температура отображаются одновременно, и информация о дисплее является всесторонней и четкой;
5> с функцией выключения выхода, выход может быть гибко включен или выключен;
6> с функциями защиты от перенапряжения, перегрузки по току, избыточной мощности, низкого напряжения и контроля температуры;
7> Он может быть откалиброван онлайн, чтобы облегчить клиентам исправление ошибок во времени;
8> ЖК-экран может автоматически ВЫКЛЮЧАТЬСЯ и включаться автоматически, уменьшая энергопотребление продукта;

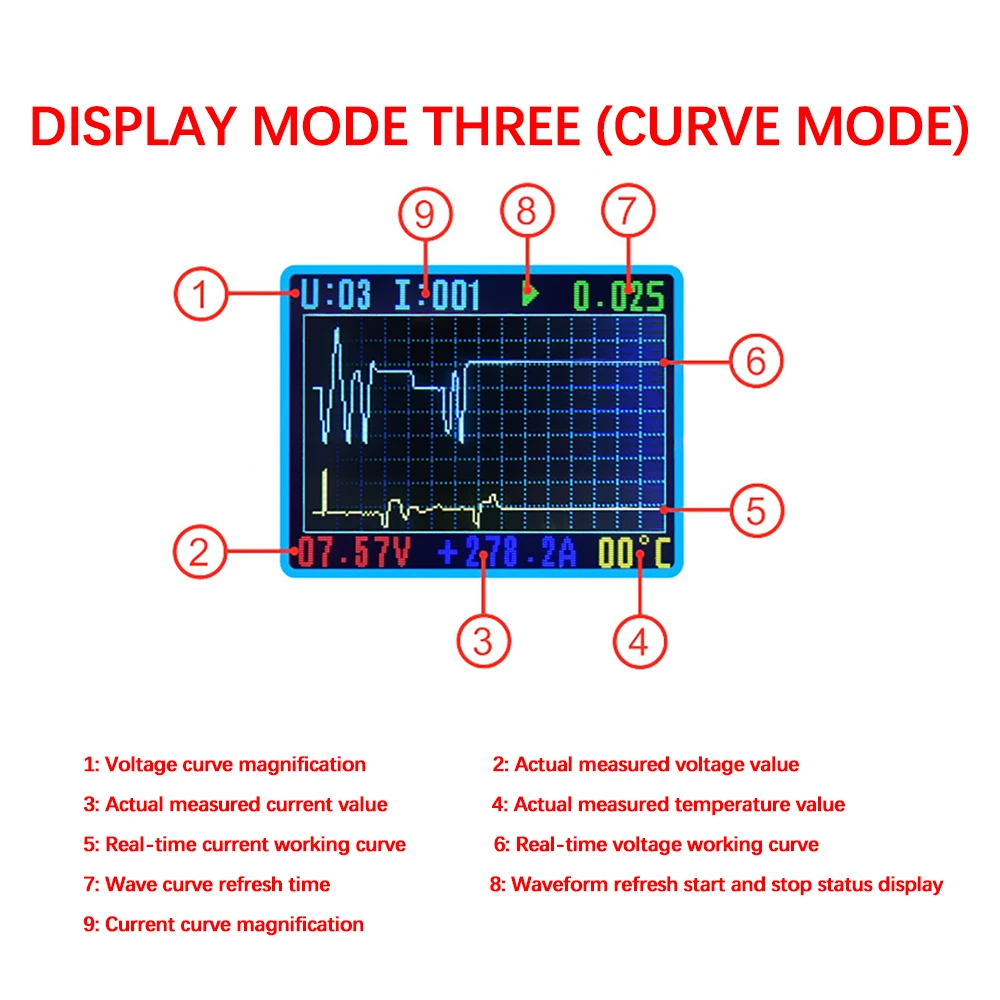

9> Функция отображения напряжения и тока может быть переключена, и кривая изменения напряжения и тока может наблюдаться более интуитивно;
10> релейный порт может быть переключен на звуковой порт для реализации функции звуковой сигнализации;
11> Емкость под напряжением может быть автоматически очищена, а емкость перенапряжения может быть автоматически увеличена, чтобы облегчить долгосрочную переработку для клиентов и автоматически исправить ошибки;

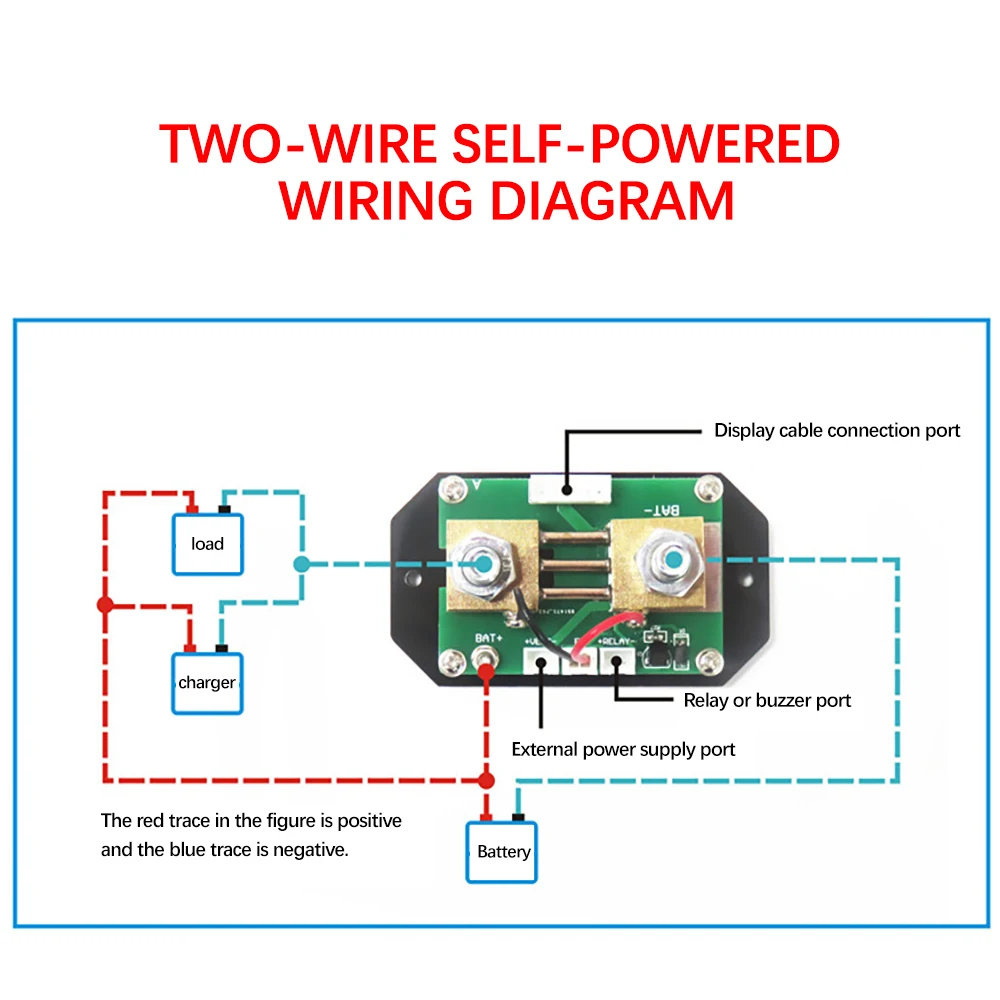

Примечание: Если диапазон напряжения тестируемого аккумулятора (источник питания) находится между (6-70 в) во время нормальной работы, можно использовать метод самостоятельной проводки. Во-первых, отрегулируйте перемычку интерфейса выбора источника питания на «2 Вт», а затем установите соединение положительного полюса аккумулятора (источник питания) К порту измерения напряжения «летучая мышь +» и Подключите отрицательный полюс батареи (источник питания) к шунтирующему «летучей мыши». Не подключайте положительные и отрицательные полюсы источника питания неправильно или реверсивно. Подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки, отрицательному полюсу батареи (источник питания) подключается к отрицательному полюсу нагрузки через другой конец шунта; Положительный полюс зарядного устройства соединен с положительным полюсом аккумулятора, а отрицательный полюс зарядного устройства проходит через другой конец шунта. Один конец подключен к батарее (источник питания).

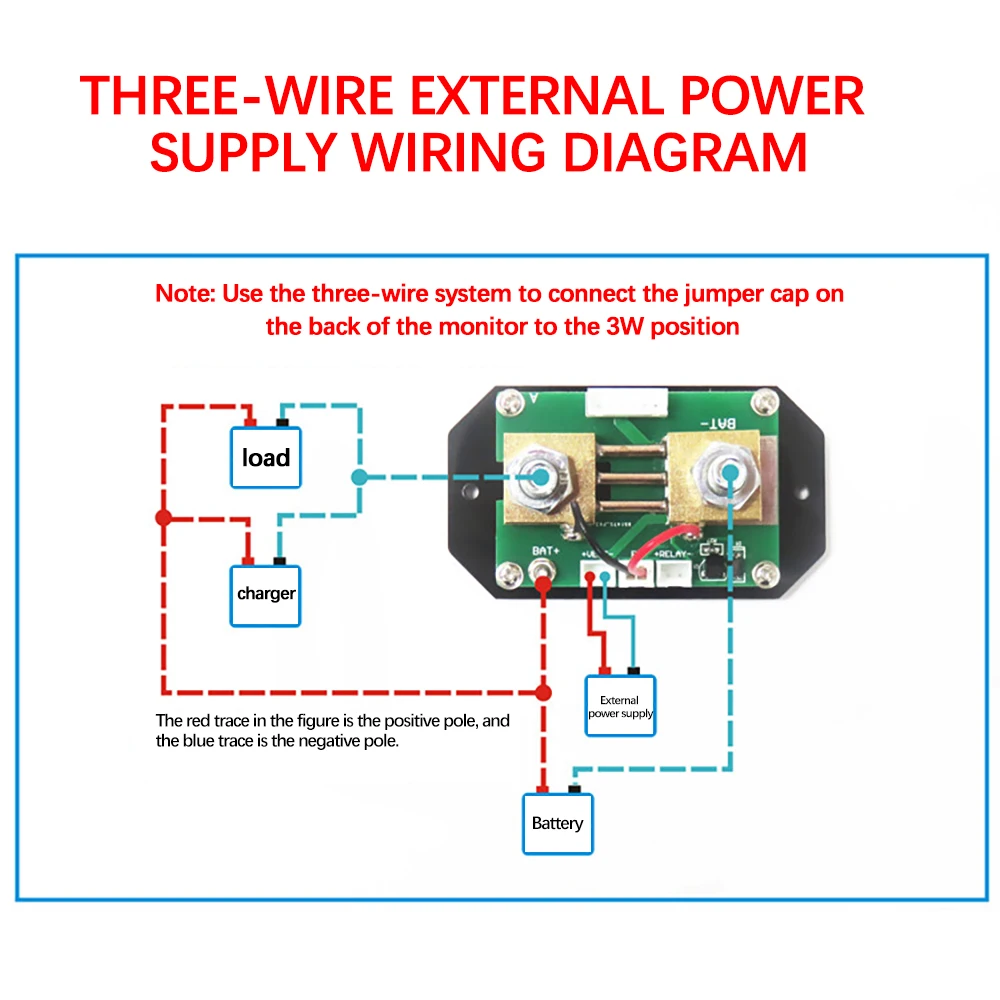

Примечание: Если диапазон напряжения тестируемого аккумулятора (источник питания) не между (6-75 в) во время нормальной работы, может использоваться внешняя электропроводка. Диапазон напряжения внешнего источника питания (6-75) В. Сначала установите перемычку интерфейса выбора источника питания, настройте на «3 Вт», затем подключите положительный полюс аккумулятора (источник питания) К порту измерения напряжения «летучая мышь +» при проводке Подключите отрицательный полюс батареи (источник питания) к шунтирующему «летучей мыши», И не подключайте положительные и отрицательные полюсы источника питания неправильно или задним ходом. Подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки, отрицательному полюсу батареи (источник питания) подключается к отрицательному полюсу нагрузки через другой конец шунта; Положительный полюс зарядного устройства соединен с положительным полюсом аккумулятора, а отрицательный полюс зарядного устройства проходит через другой конец шунта. Один конец подключен к отрицательному полюсу фазы батареи (источника питания).

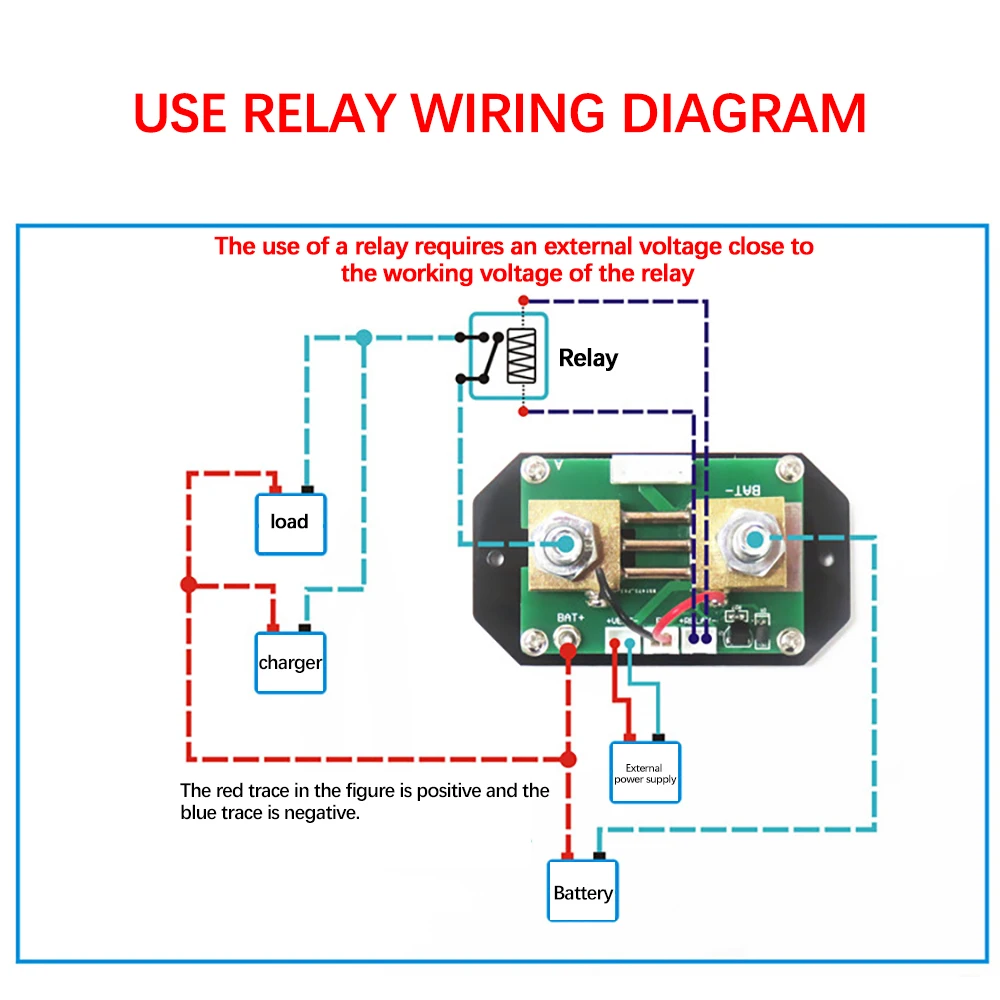

Примечание: Рабочая мощность реле обеспечивается внешним источником питания. Если реле подключено, должен быть предоставлен внешний источник питания с таким же рабочим напряжением, как и реле, и статус источника питания прибора должен быть скорректирован до состояния «3 Вт». Подключите порт управления реле к интерфейсу контроллера, затем подключите отрицательный полюс источника питания к положению «летучая мышь» шунта через нормально открытый или нормально закрытый порт реле, и другие части проводки остаются неизменными

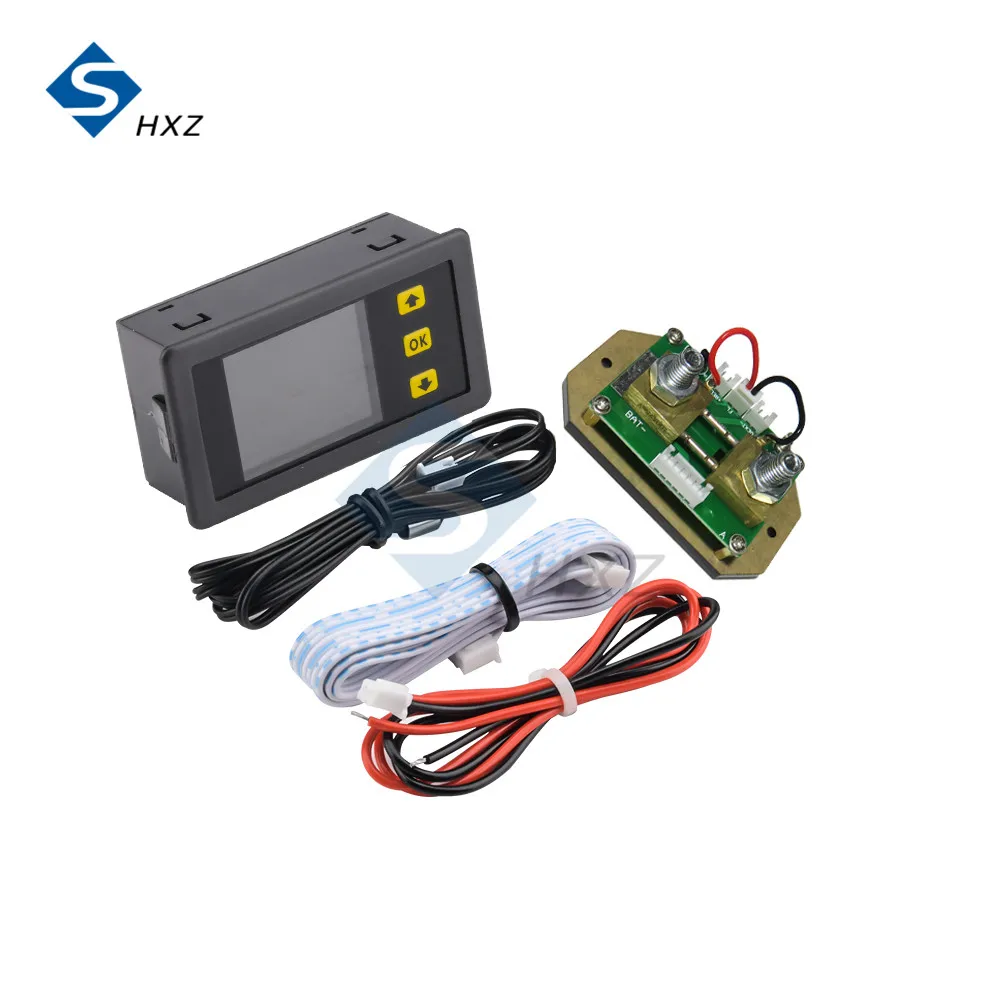

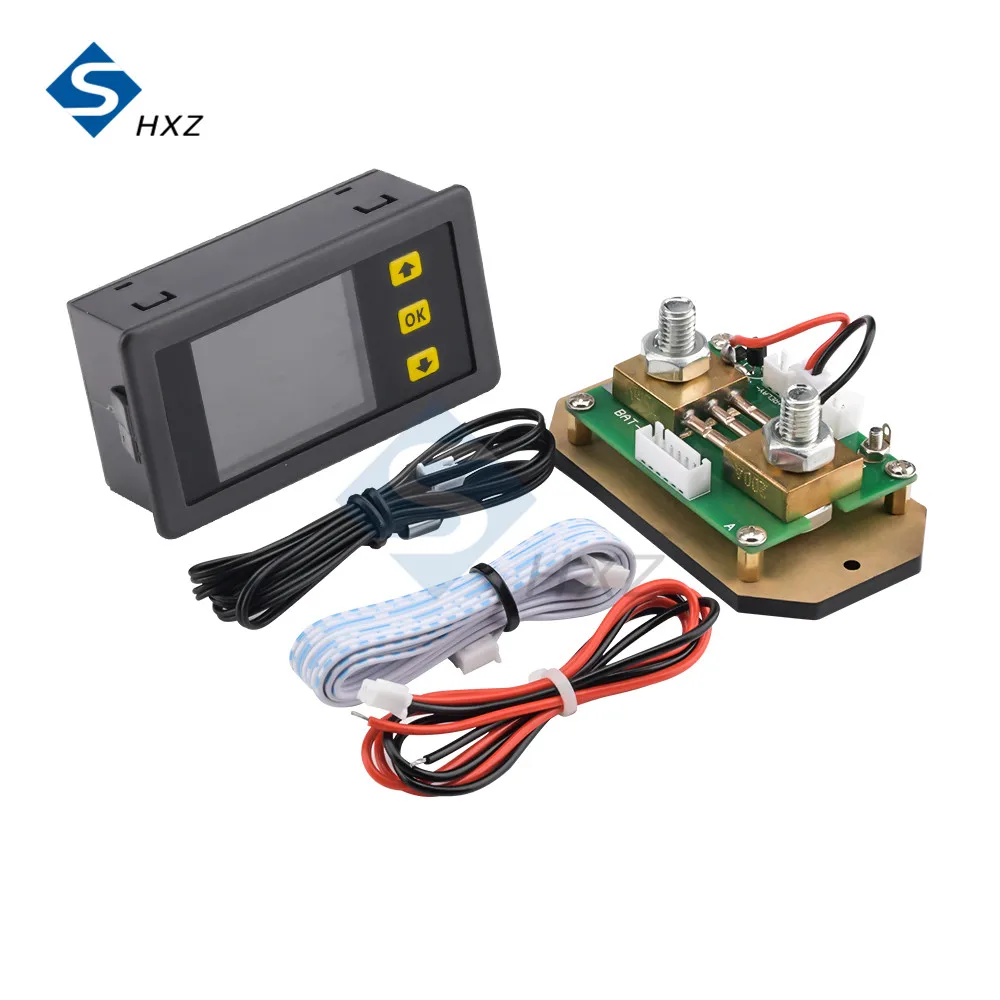

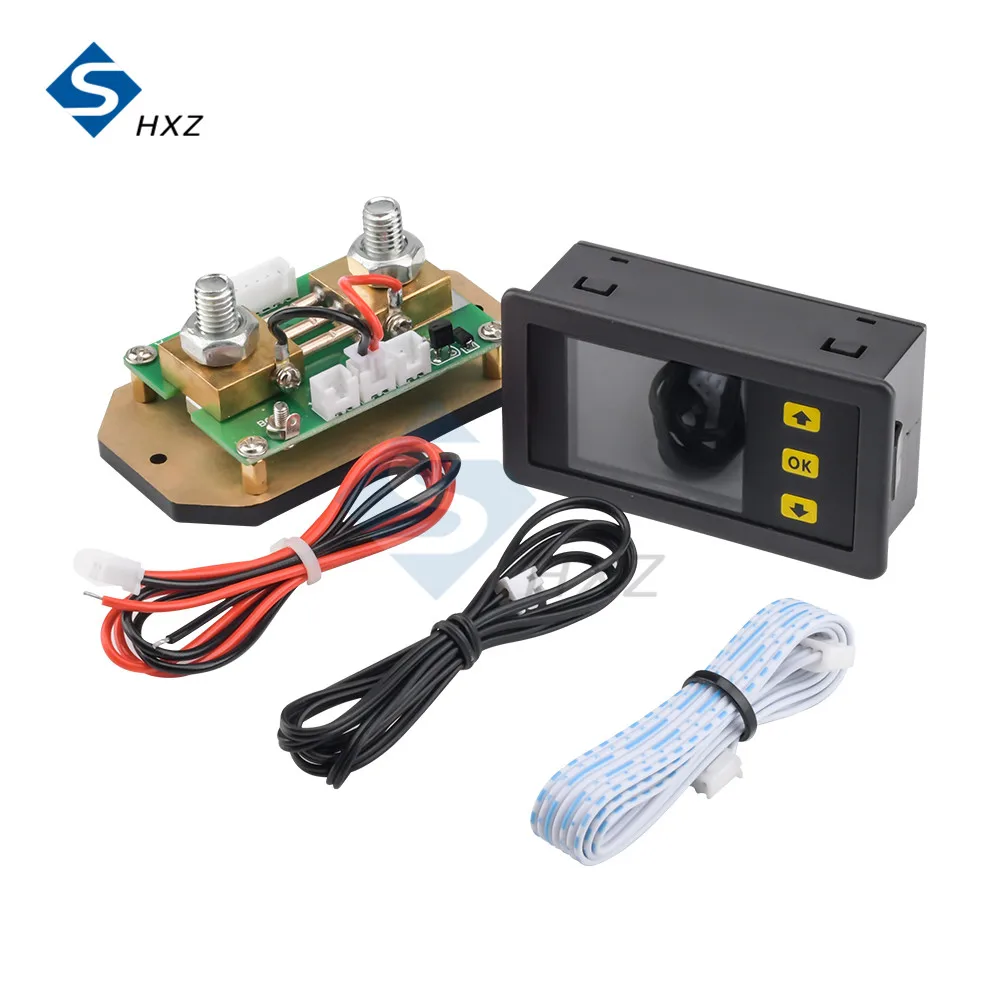

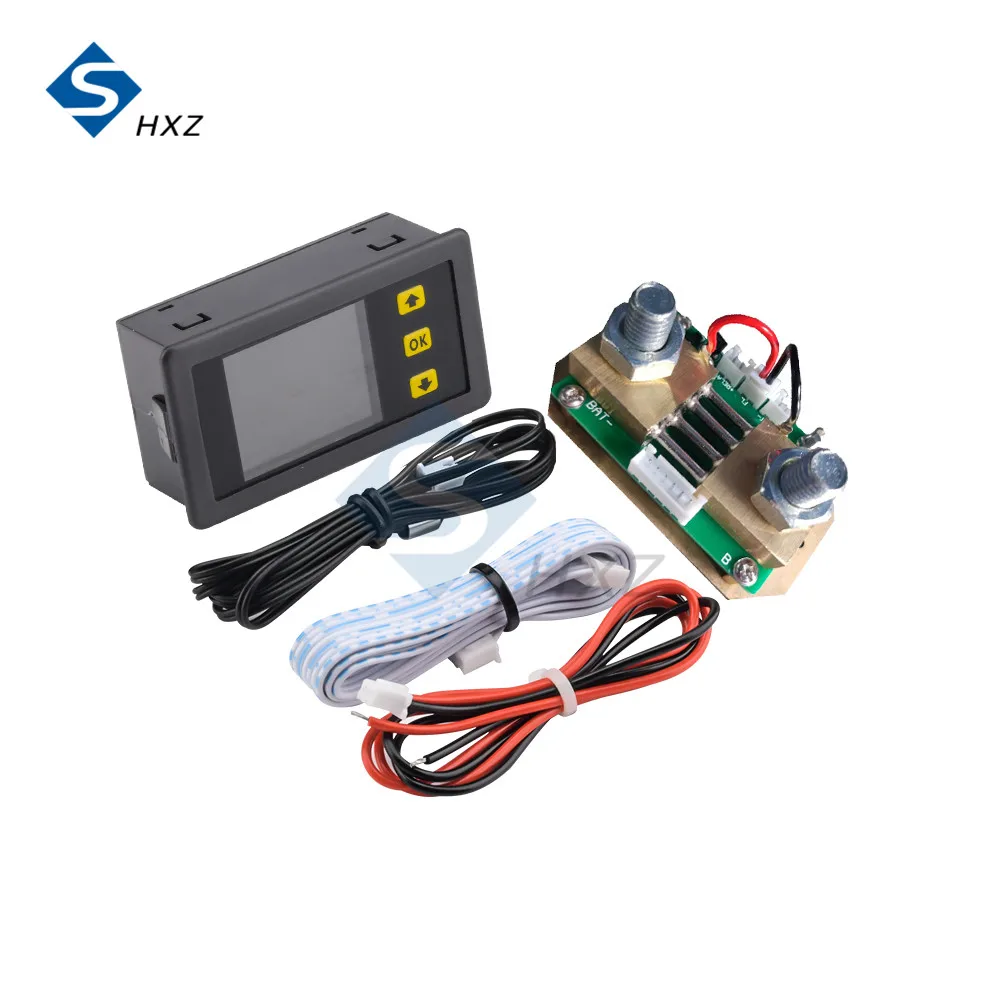

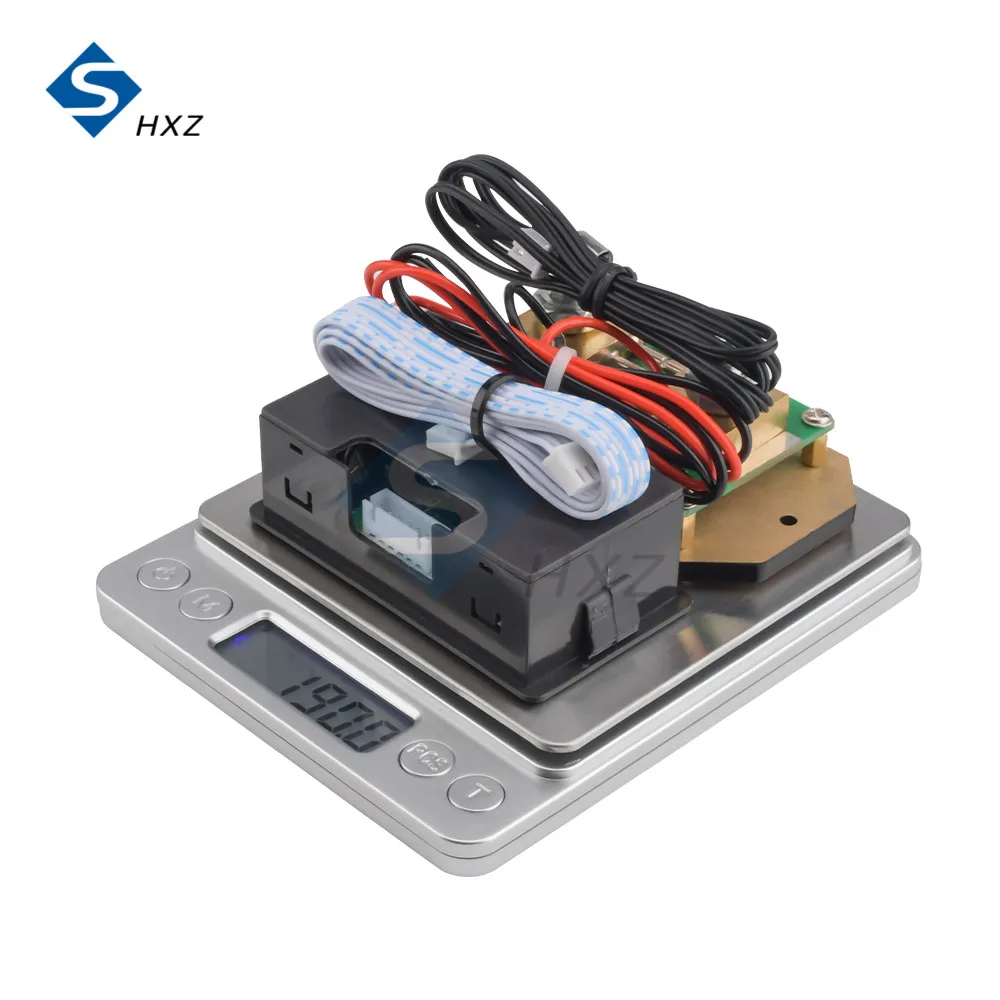

Контрольный список

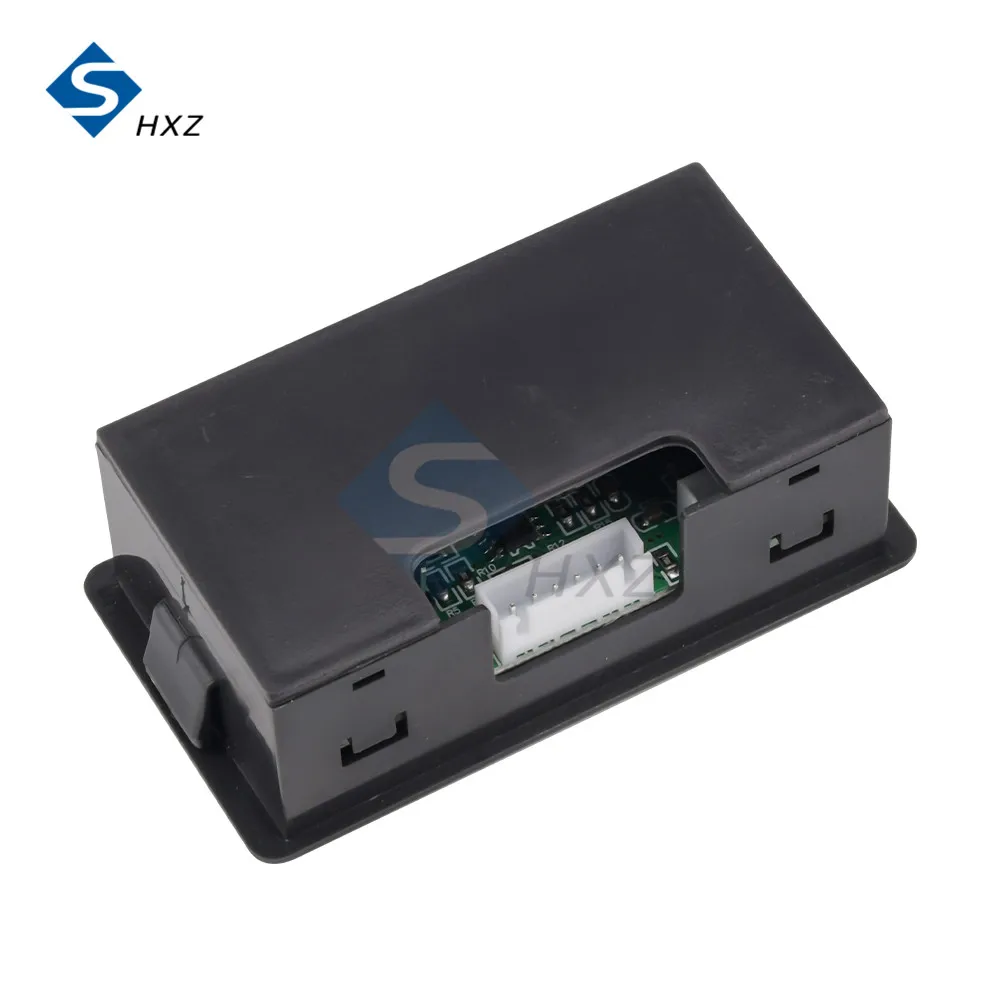

1 * головка

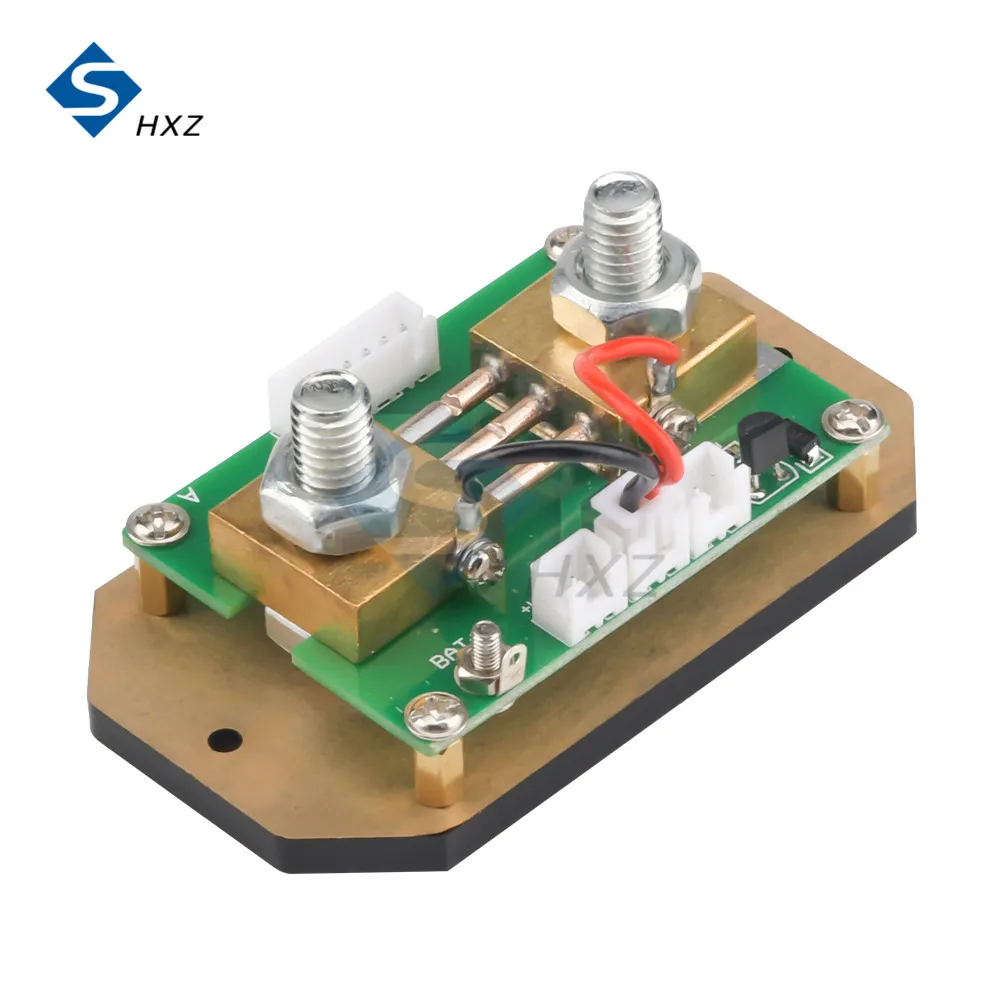

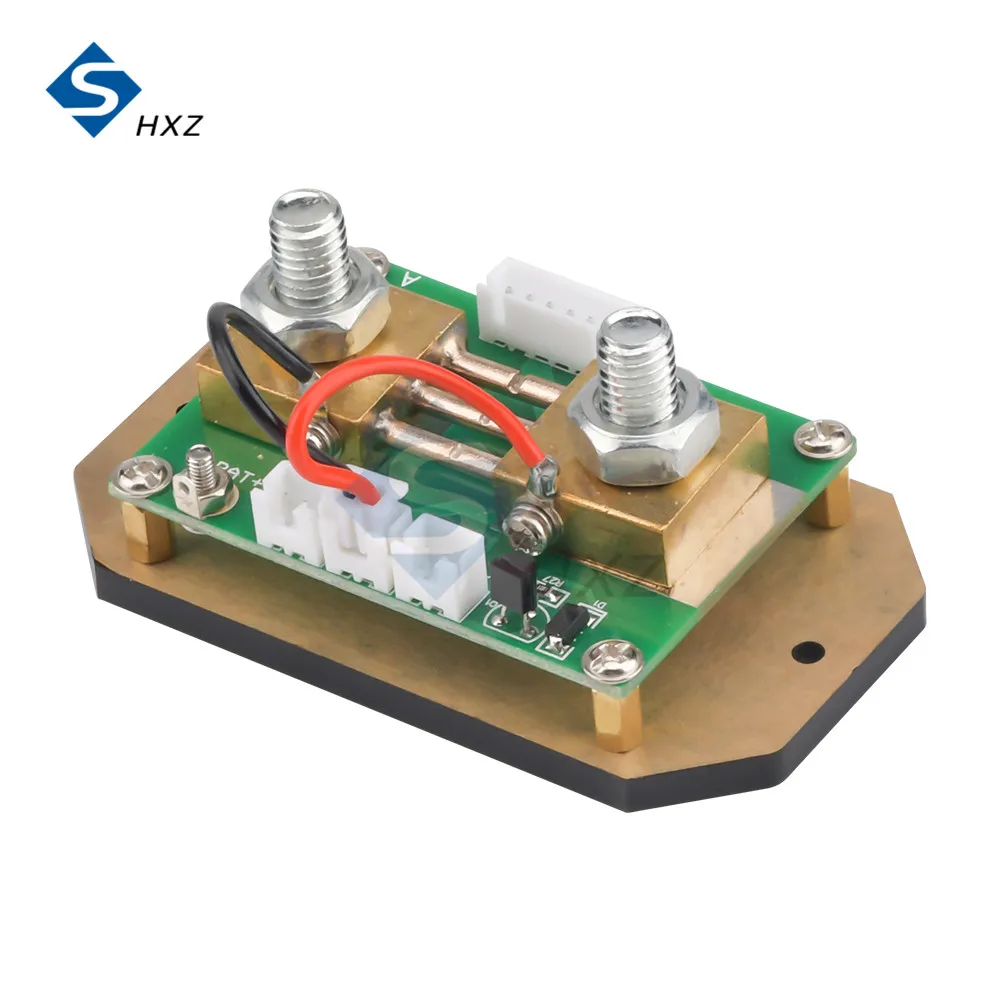

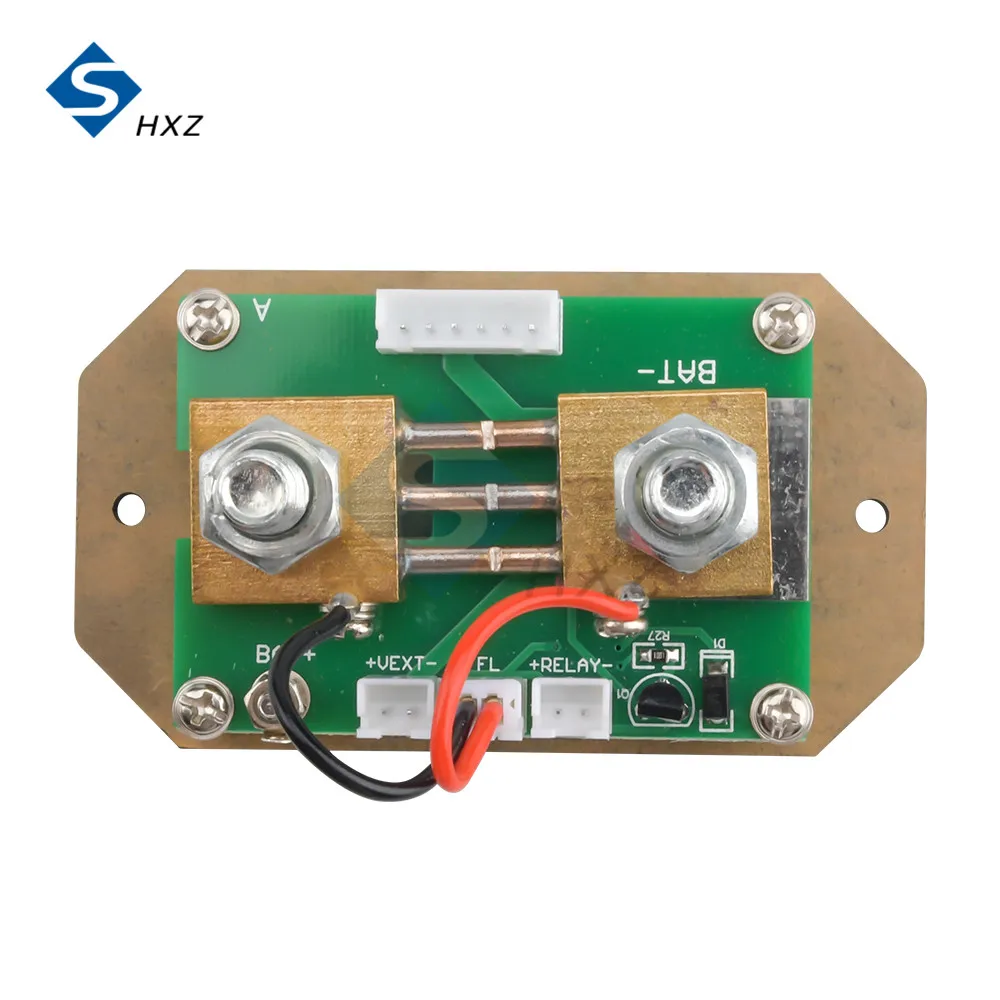

1 * модуль измерения
1 * провод температуры
1 * плоский кабель
1 * Линия сбора
