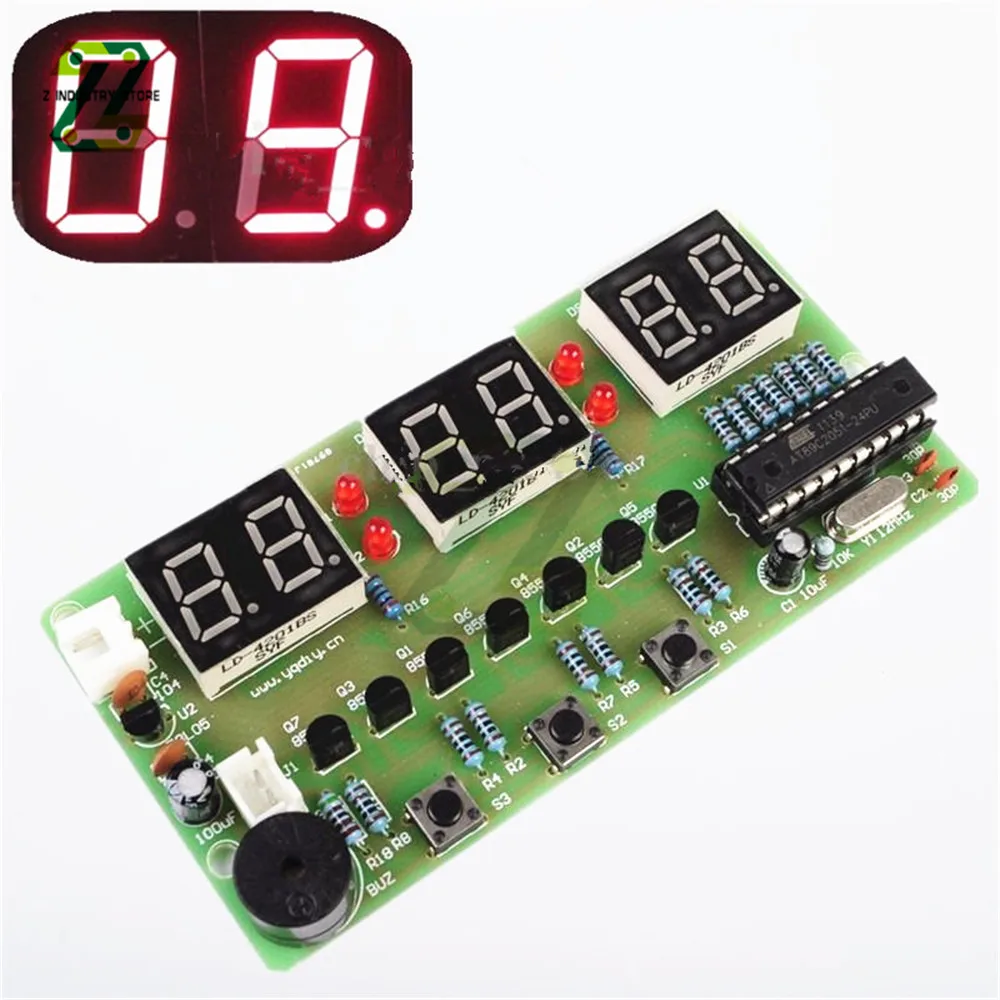

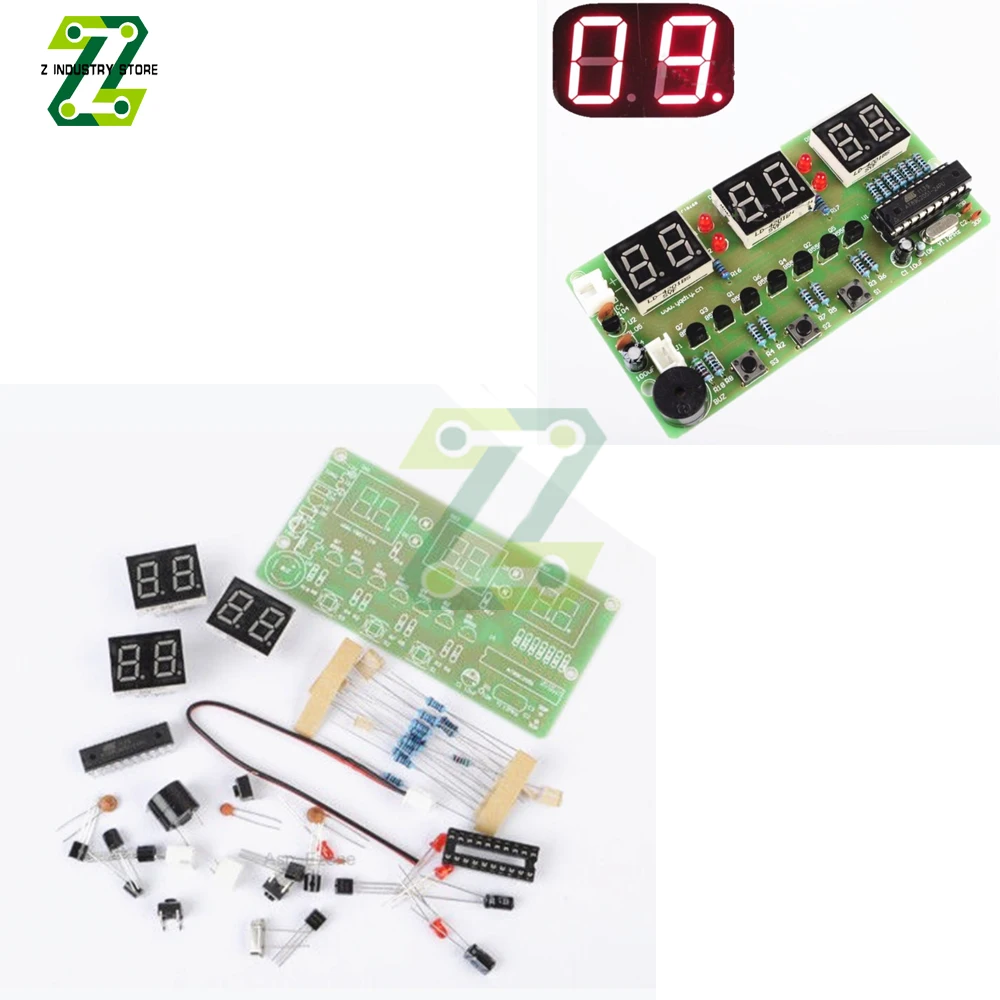

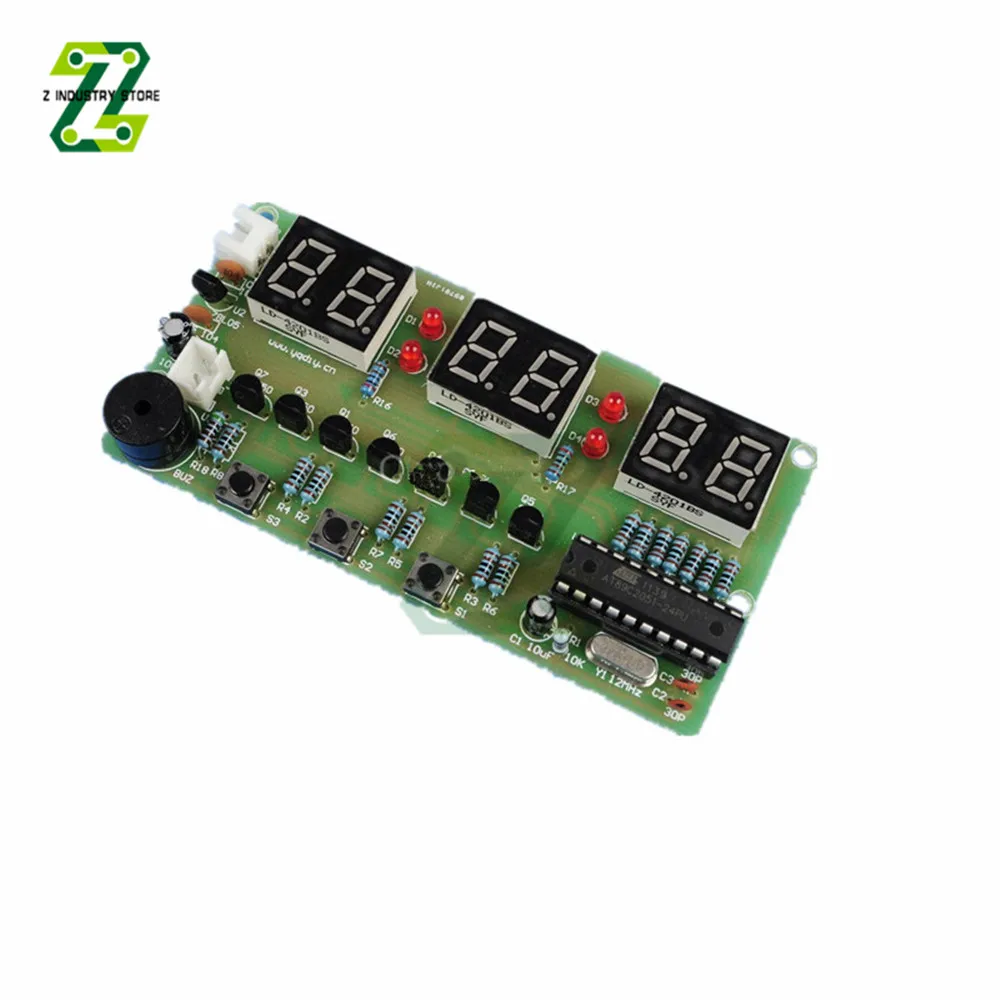

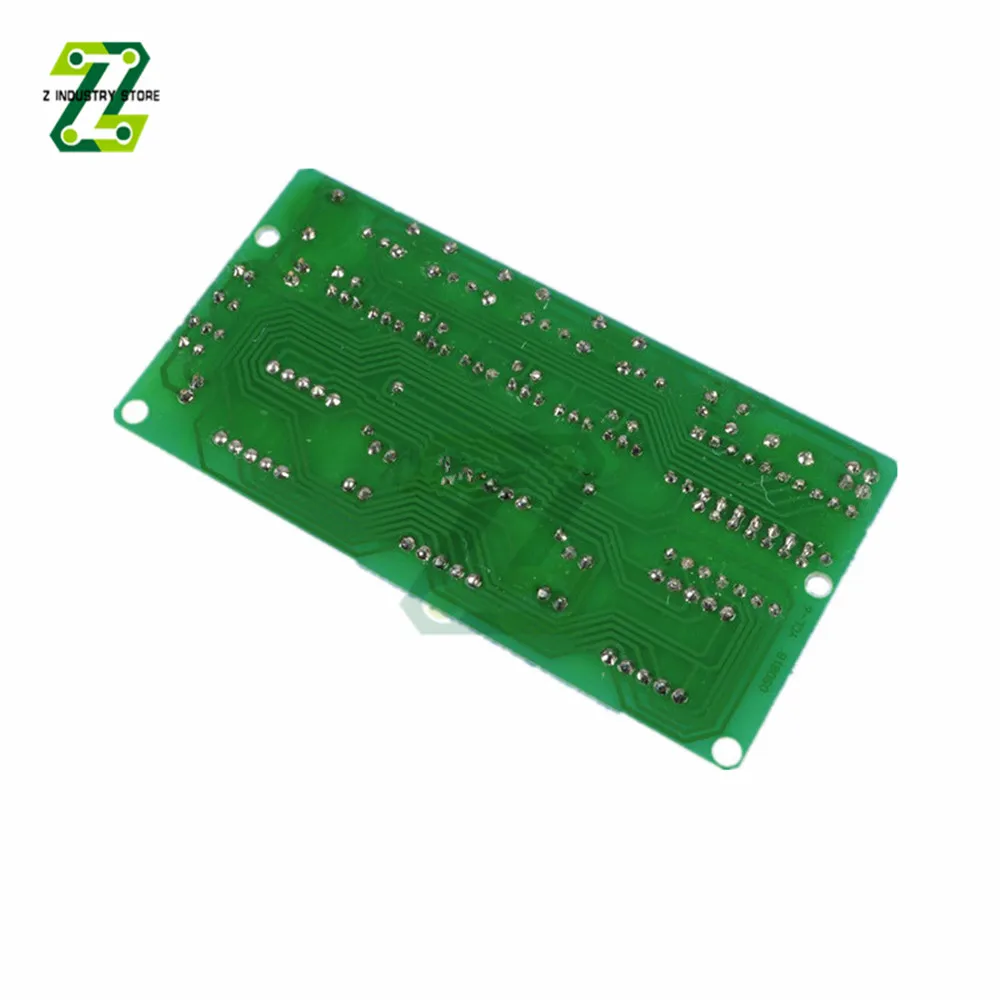

C51 6-битный фотоэлемент, набор для самостоятельной сборки, цифровая трубка, светодиодный дисплей, набор электронных модульных деталей и компонентов

C51 6 битов цифровые часы-трубка DIY Kit Цифровой трубчатый светодиодный дисплей набор электронных частей модуля и компонентов

Полностью использовать MCU ресурсы с будильником, таймером обратного отсчета, секундомером и счетчиком функций.

Принцип работы:

Эта схема в основном состоит из монолитной цепи, витрины, ввода клавиатуры, цепи сигнала и цепи питания.

1. Монолитная схема: на основе AT89C2051, включая сброс питания и схемы часов.

2. Схема отображения: основной компонент-двухзначная трубка красного цвета. Драйвер использует транзисторы PNP и оснащен ограничителями тока на каждом порту. Он принимает режим сканирования, используя P1.0 ~ P1.6. Часть Колон принимает четыре чипа red 3 красный режим сканирования вождения. Он использует P1.7.

3. Ввод клавиатуры: клавиши S1 ~ S3 имеют функцию повторного использования, которая может быть повторно использована с частью дисплея P3.5, P3.4 и P3.2. Вот принцип работы.

Высокий уровень выводится на соответствующем штифте, а состояние и снятие ключа считываются через систему с одним чипом, чтобы дать ключ с соответствующим значением.

4. Сигнальная цепь: состоит из зуммера и PNP транзистора. Принцип работы заключается в том, что зуммер издает звук фиксированной частоты после включения транзистора PNP. Он принимает независимый режим привода порта и использует P3.7. J1 используется для подключения внешнего устройства управления и выводит низкий уровень, когда нет сигнала звонка или выводит высокий уровень, когда есть сигнал звонка.

5. Схема питания: состоит из трех терминальной интегральной схемы, которая обеспечивает стабильное напряжение для всей системы.

Рабочие характеристики:

1) Характеристики функциональных клавиш

S3 используется для клавиш выбора функций, S2 используется для расширения функций, а S1 используется для добавления значения к 1.

2) эксплуатация

Если все компоненты припаиваются верным образом, это работает очень хорошо. Рабочее напряжение постоянного тока 7-12 В. Пожалуйста, обратите внимание на полярность при подключении источника питания. Во время работы, если вы нажимаете S3 непрерывно в течение короткого периода времени, вы можете выбрать следующие шесть функций для работы. Интервал составляет менее 1 секунды. Или если вы нажмете S3 более 2 секунд, он войдет в функцию часов.

Функция часов:

Когда он открывается, он отображает 10:10:00.

Функция проверки времени:

Время и толстой кишки начинают мигать в течение короткого времени после нажатия S3. Нажмите S2, чтобы добавить один час, нажмите Pree S1, чтобы добавить одну минуту. Но второй раз не регулируется.

Функция сигнализации:

Он отображает 22:10:00, и толстой кишки загораются после нажатия S3 дважды за короткое время. Нажмите S2, чтобы добавить один час, нажмите Pree S1, чтобы добавить одну минуту. Но второй раз не регулируется. Когда значение часа превышает 23:00 pm, он будет отображаться-:-Это Функция выключения функции будильника.

Функция обратного отсчета:

После нажатия S3 три раза в течение короткого периода времени, он показывает, что о и толстой кишки находятся в темноте. Нажмите S2, чтобы добавить часы, нажмите S1, чтобы добавить 1 минуту. Когда S2 нажат в шестом раз, он начнет отсчитывать. После повторного нажатия S2 время можно отрегулировать снова. И функция обратного отсчета выключена.

Функция секундомера:

Он отображает 00:00:00 в течение короткого периода времени, а Колон загорается после четырех нажатий S3. После нажатия S2 Начните синхронизацию с секундомером. Если вы нажмете S2 еще раз, часы закончатся. В это время, после нажатия S1, секундомер входит в состояние сброса.

Функция счетчика:

Он показывает 00:00:00, толстой кишки в темноте, нажмите S3 Пять раз за короткое время. Нажмите S2, чтобы добавить значение счетчика и Pree S1, чтобы счетчик мог войти в состояние сброса.

Посылка:

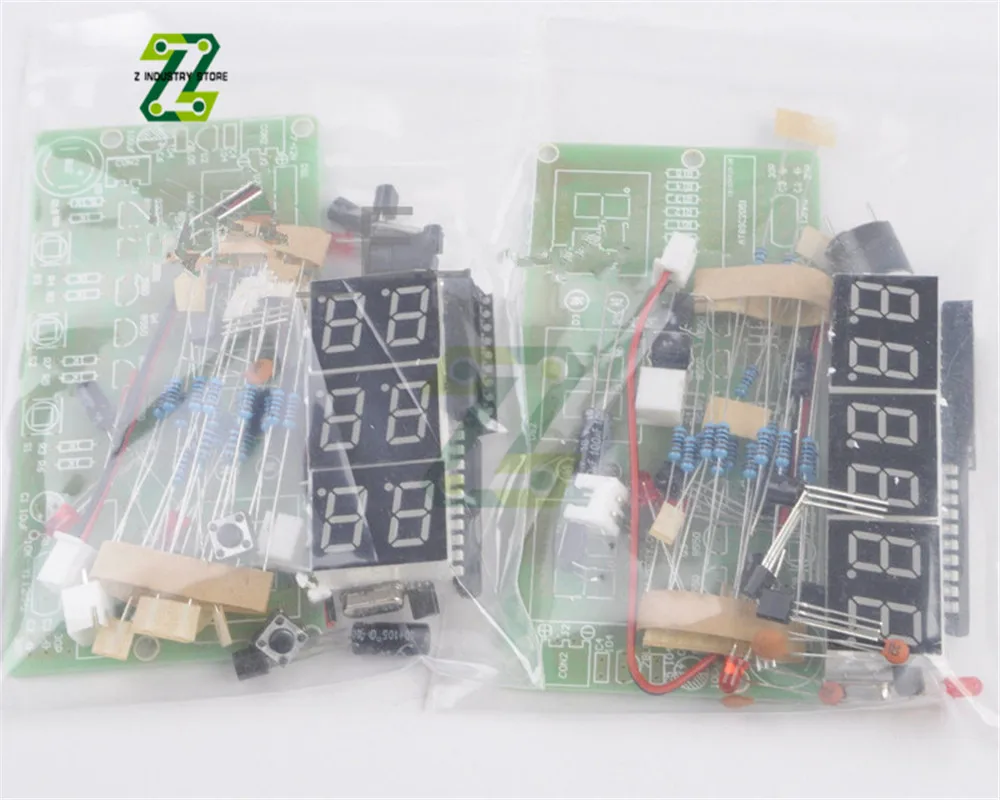

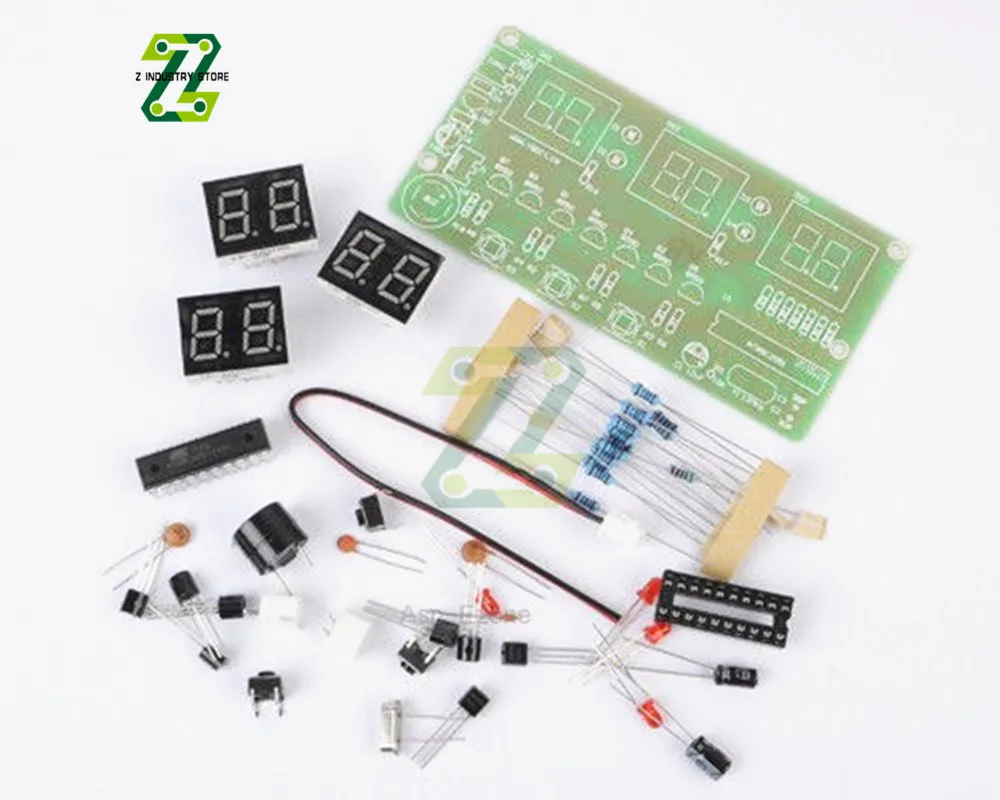

1 * C51 6-значный цифровой Электронные часы DIY kit
