Многофункциональный инструмент для обнаружения платы питания ЖК-телевизора

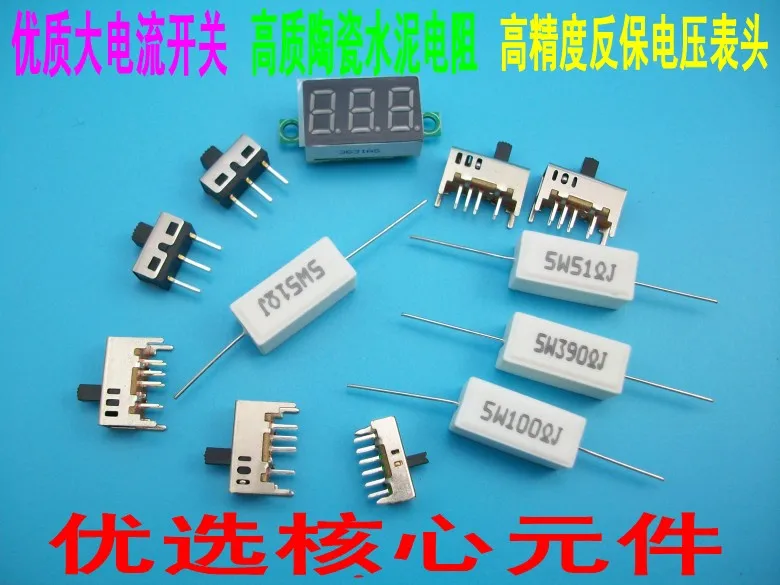

Схема оптимизации дизайна, элемент принимает высокий ток и высокое качество элемента,Доступная цена, Выгодно для нашей семьи и друзей.
Введение продукта
Электропитание может легко обнаруживать неисправность ЖК-панели питания, необходимые для обслуживания, различные разъемы на плате могут быть легко объединены и использованы непосредственно, что значительно ускоряет ход технического обслуживания, это позволяет легко ремонтировать и различать неисправности материнской платы и платы питания, Производительность новой версии намного лучше, чем у того же типа, запуск без внешнего дополнительного источника питания, более удобный в использовании.
Вы можете использовать его в следующих сценариях
1 не удается определить, неисправна ли материнская плата или плата питания
2. Плата питания не имеет пускового напряжения и не может быть отремонтирована в автономном режиме
3 выходное напряжение платы низкого или слишком высокого или слишком низкого
4. Нет возможности начать с мягкого выхода из строя платы питания
5. Разница в нагрузке платы питания не может быть точно обнаружена
6 неудобное обслуживание от двери до двери и тестирование, подождите...
Есть больше использования ждет вас, чтобы узнать.

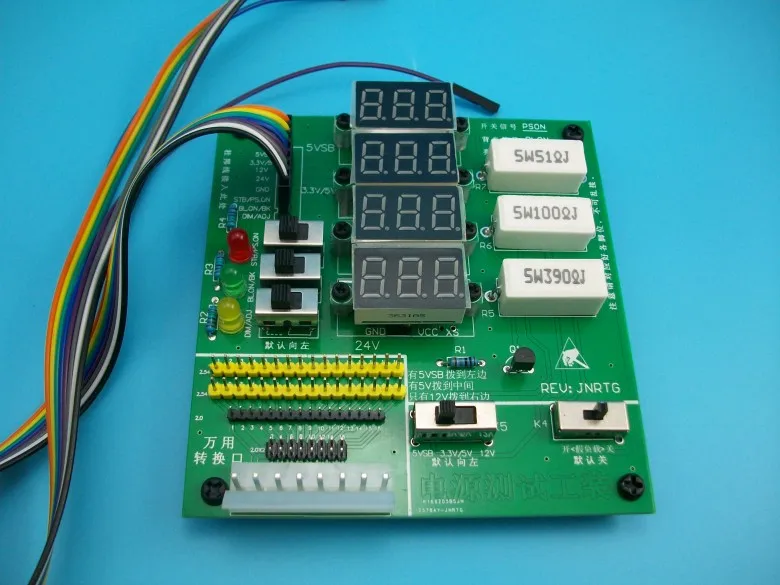

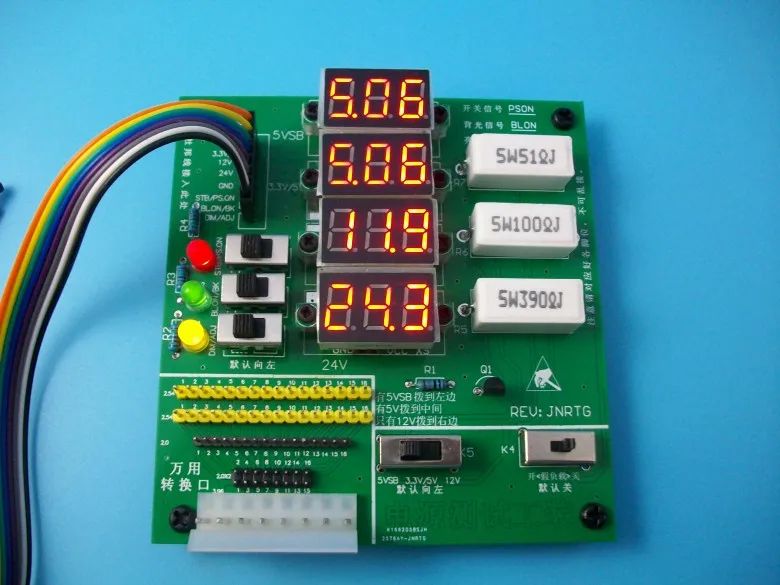

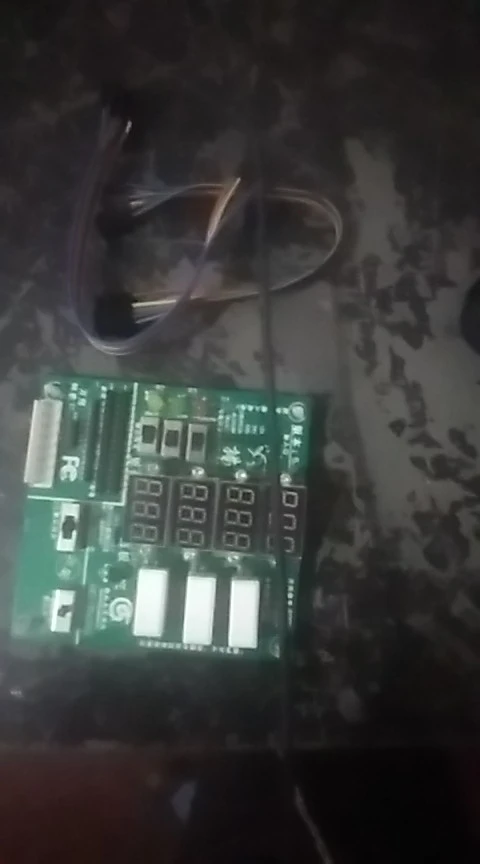

Ниже приводится изображение продукта

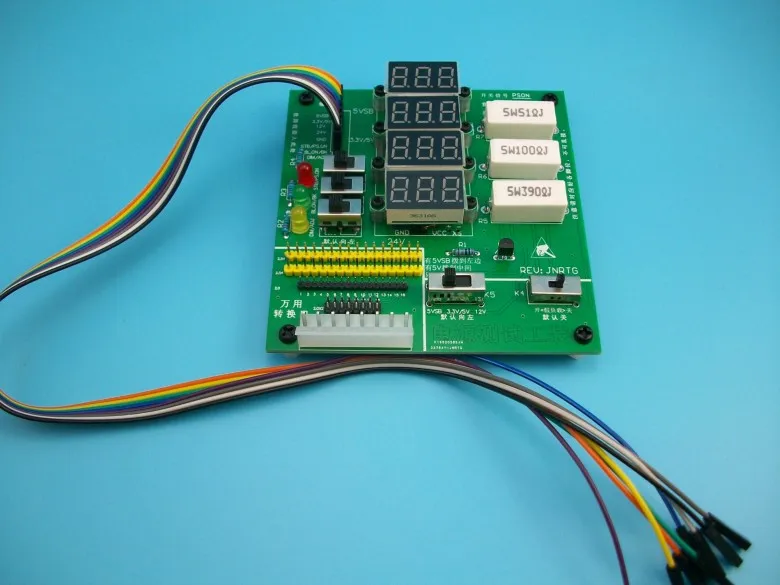

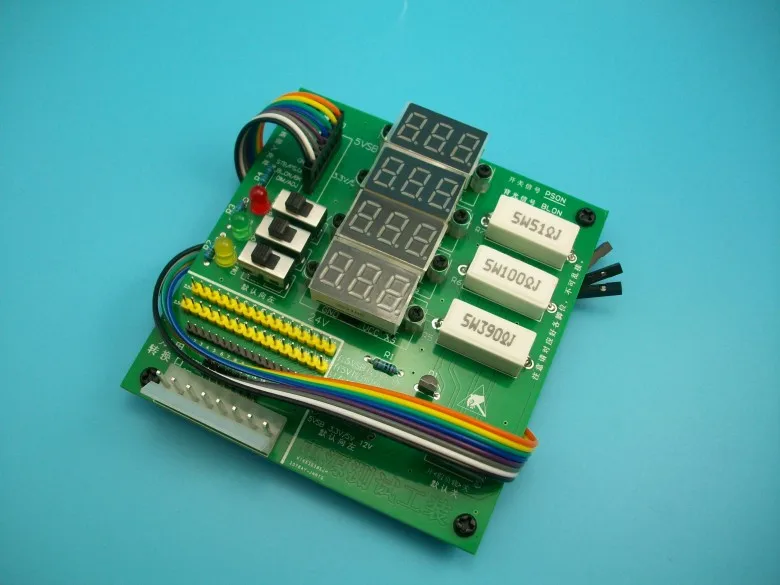

Схема продукта

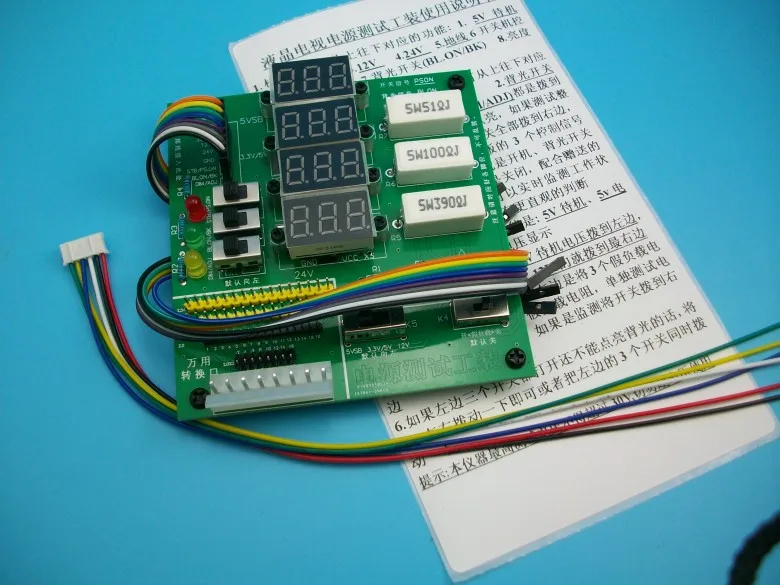

Руководство по эксплуатации оборудования для тестирования электропитания ЖК-телевизора
1. Соответствующие функции тестовой линии DuPont сверху вниз:
1. 5 в режиме ожидания (SVSB) 2. 5 в 3,12 в 4,24 В 5. Заземляющий провод
Управление 6 ° (STB/PS.ON) 7. Переключатель подсветки (BL.ON/BK) 8. Регулировка яркости (DIM/ADJ)
2.left3Switches и соответствует 3 соответствующим функциям двух индикаторов сверху вниз:
1. Управление ВКЛ-ВЫКЛ (STB/PS. On) 2. Управление переключателем подсветки (BLON/BK) 3. Контроль яркости (DIM/ADJ)
Все повернуты влево, чтобы начать или включить, включен соответствующий светильник индикатора, если рабочее состояние всего аппарата Протестировано,
Пожалуйста, поверните Все переключатели вправо, в это время три индикатора отображаются на материнской плате 3. Есть два управляющих сигнала
Ничего не, светильник высока, то есть питание на 、 Подсветка светильник включения, Яркость, в том случае, если он не включен, она выключена,

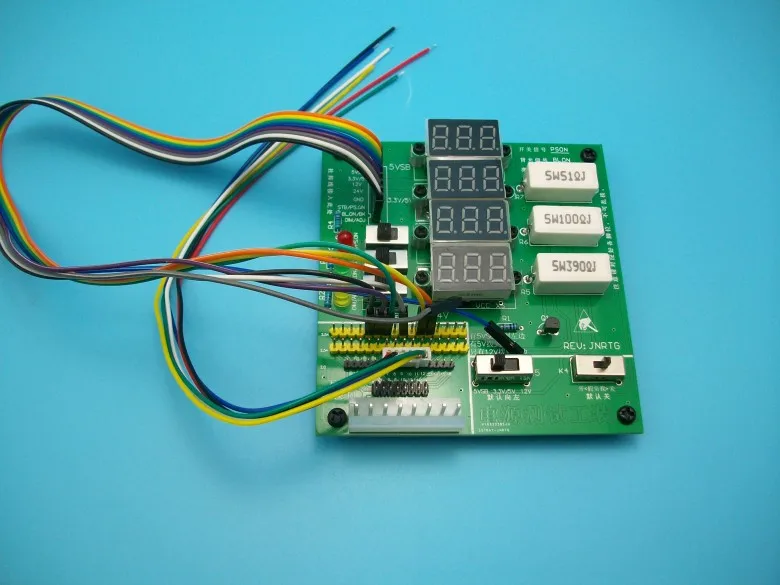

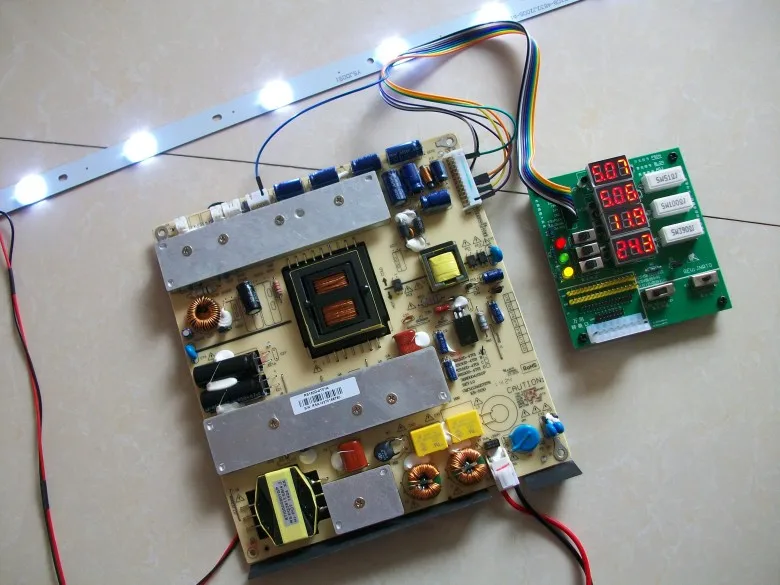

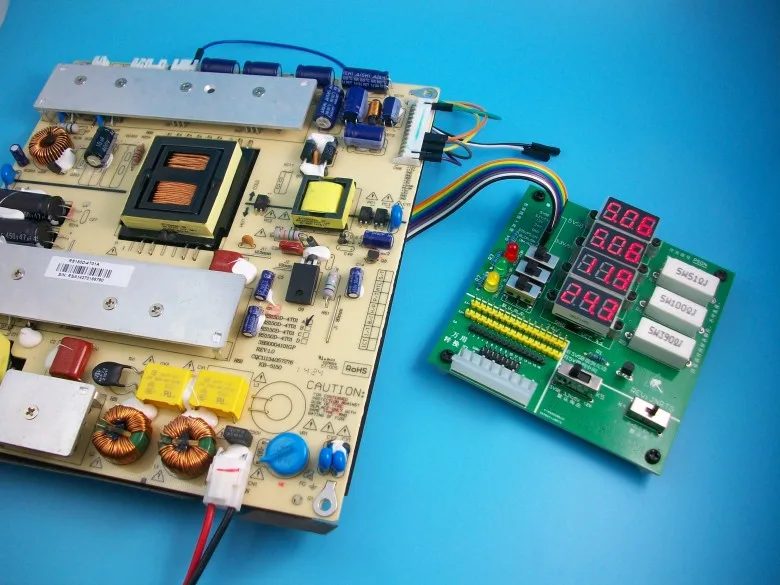

Подключите инструмент к цепи всей машины с помощью бесплатной тестовой линии для контроля рабочего состояния в режиме реального времени, особенно когда это хорошо и плохо
Более интуитивное определение вины
3. 4 функция вольтметра сверху вниз:
5 в режиме ожидания, 5 В напряжение, 12 В напряжение, 24 В напряжение, дисплей напряжения, более интуитивно понятный и привлекательный, более удобный в использовании.
4. Нижний правый угол переключателя 5 функции:
Yes5vповерните напряжение в режиме ожидания влево, yes5vнапряжение смещается на середину, only12vпросто Наберите его в правом углу
5. Нижний правый угол переключателя 4 функции:
Слева находится to3A резистор фиктивной нагрузки соединен с контуром, справа отключен фиксатор сопротивления нагрузки, проверить источник питания отдельно
Вы можете повернуть переключатель влево, если он предназначен для контроля рабочего состояния всей машины, вы можете повернуть переключатель вправо
6. Если все три выключателя слева не могут включить подсветку, takek5просто переместите ее влево и вправо
Или Возьмите один на left3Toggle два переключателя одновременно
7. Напоминание: Максимальное испытательное напряжение этого прибора не должно превышать 30 В, не должно превышать напряжение
