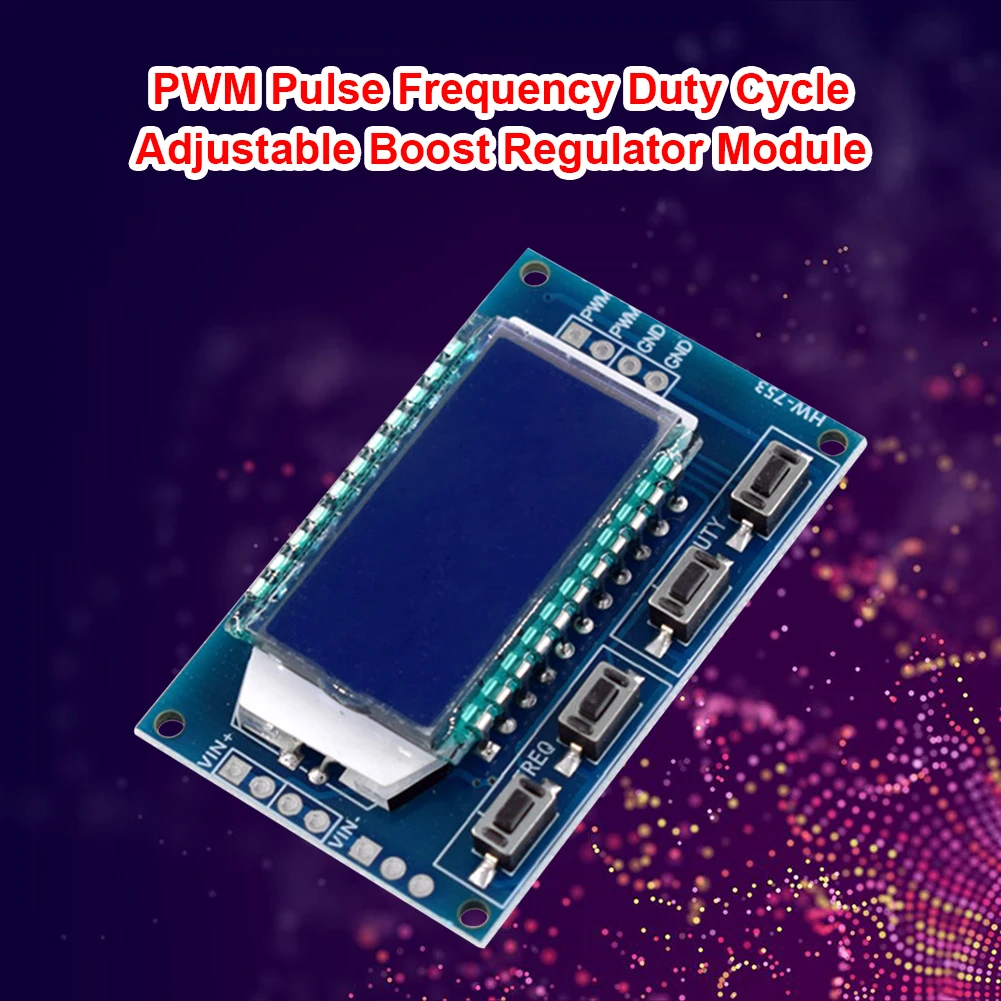

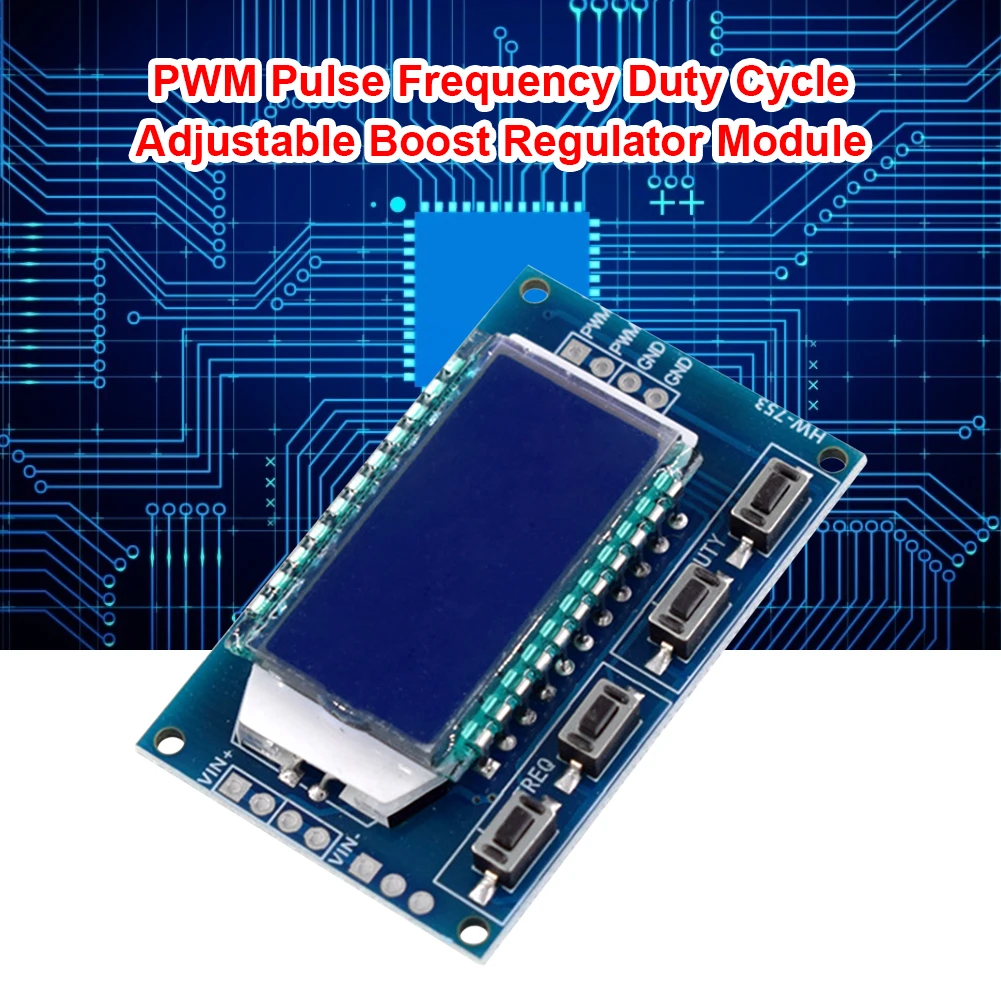

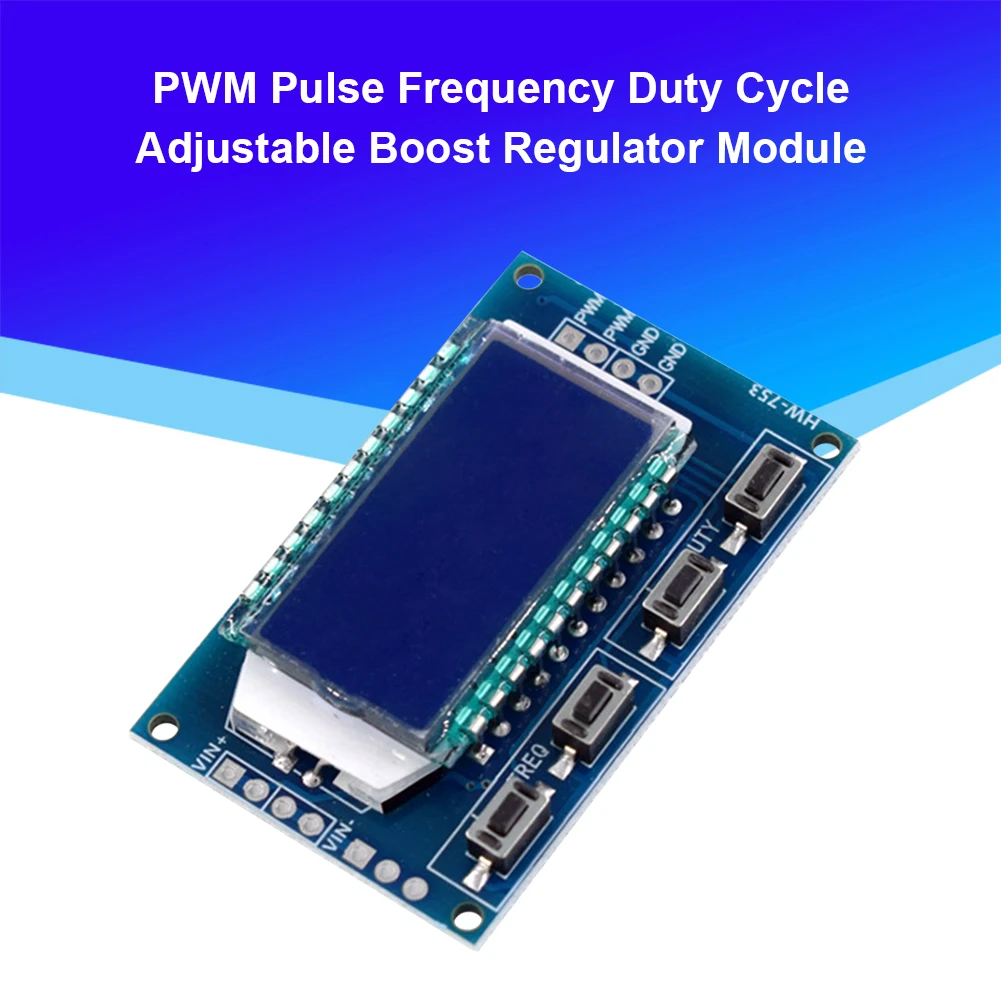

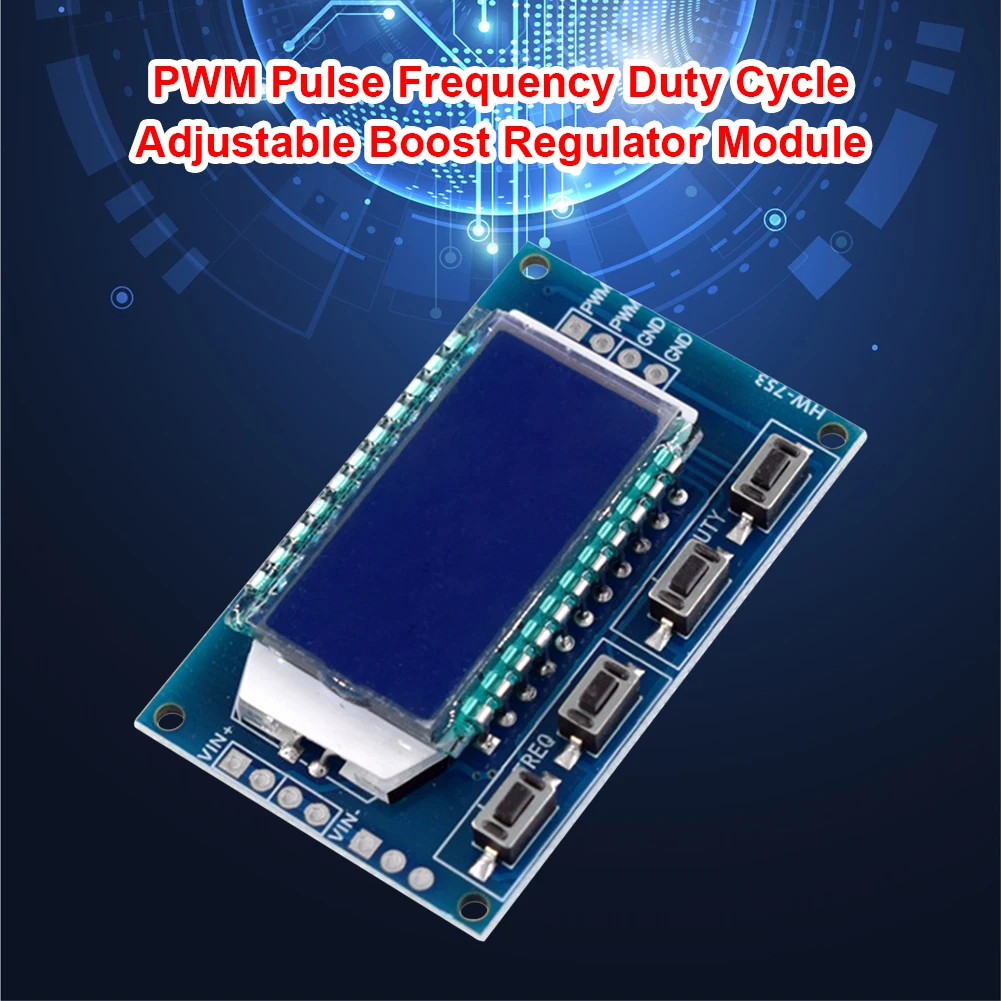

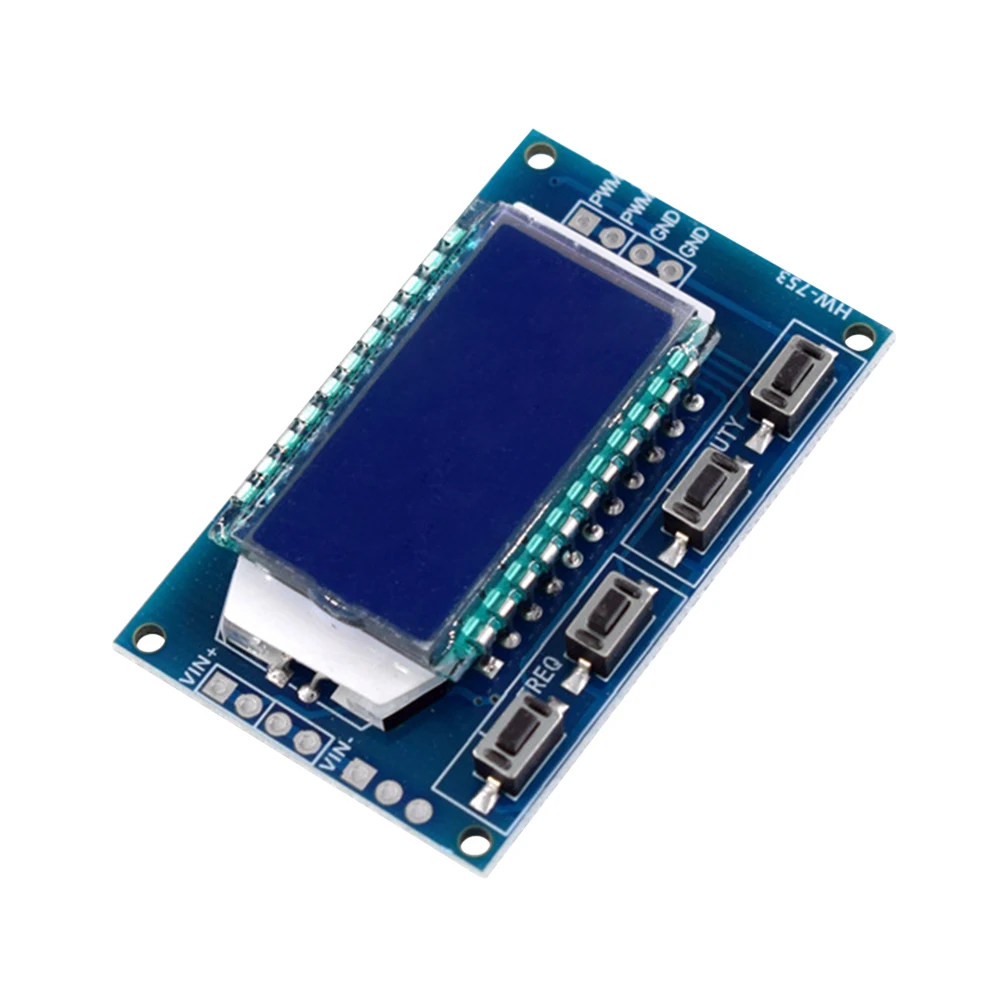

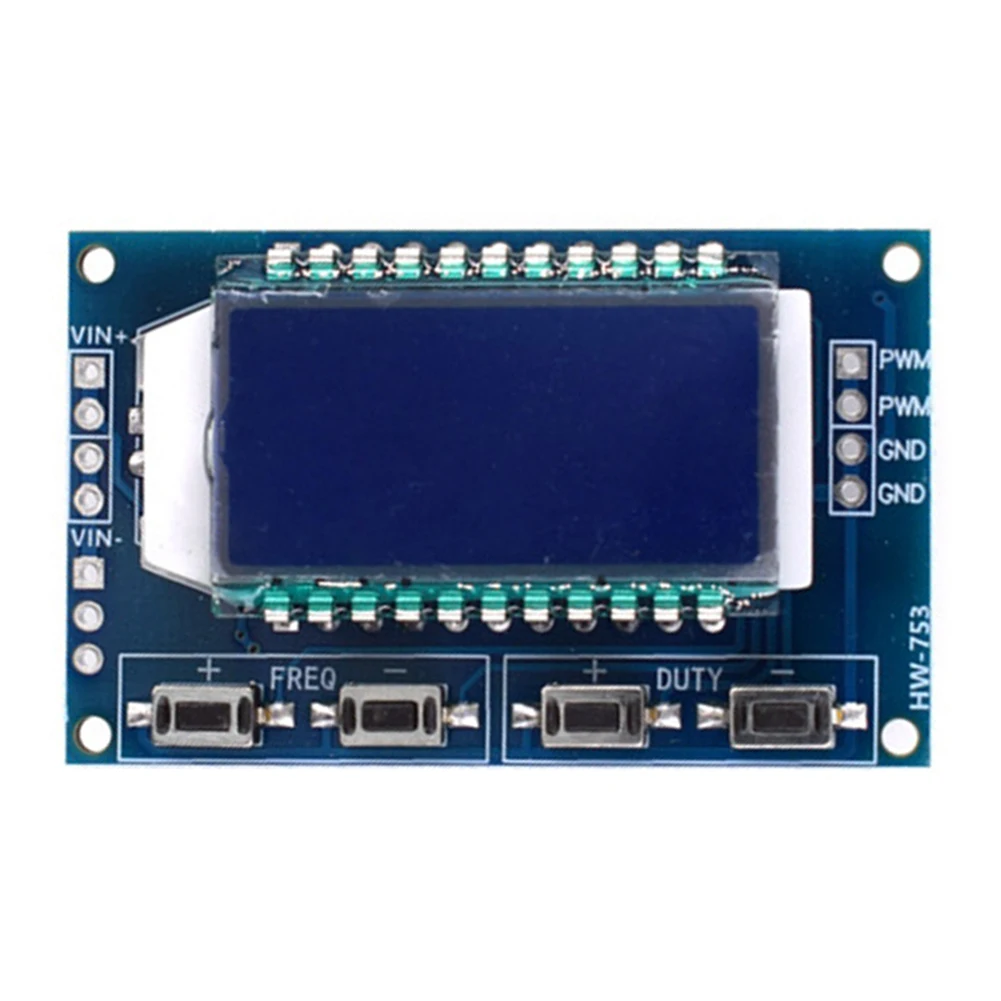

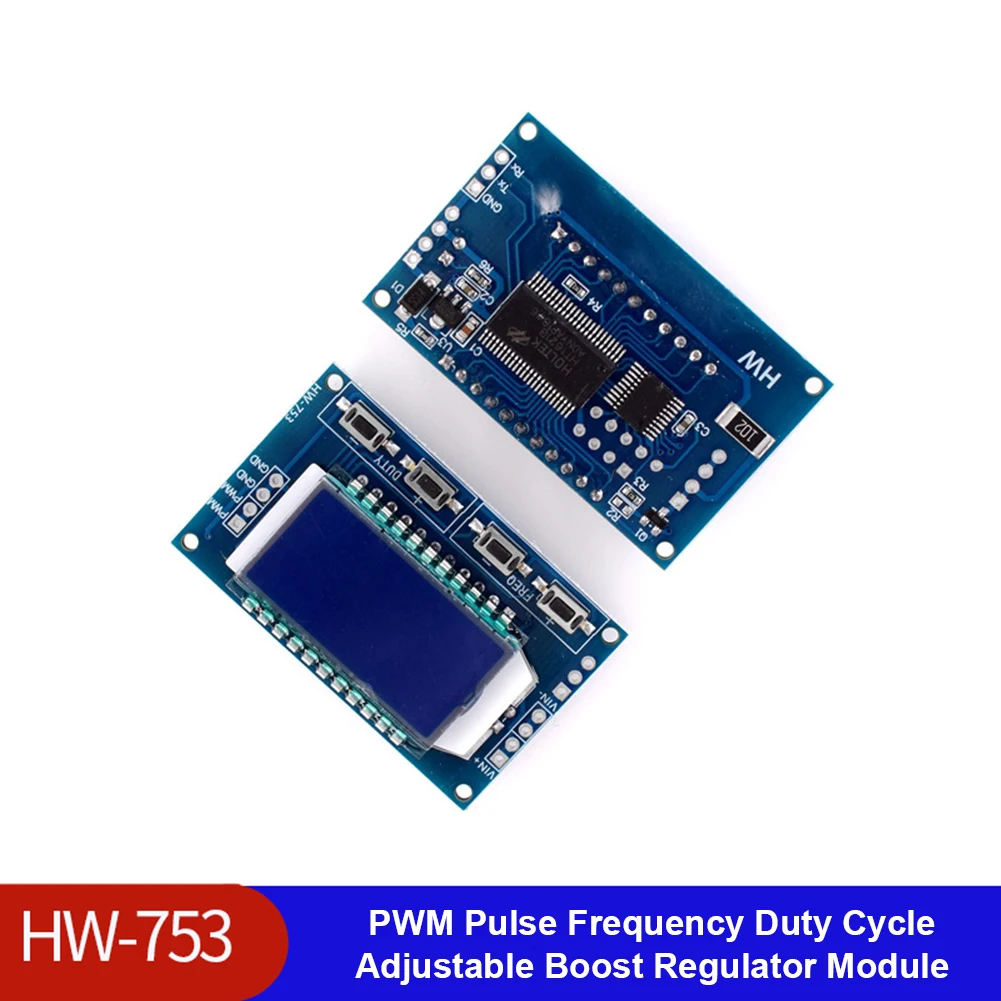

HW-753 генератор сигналов, Модуль платы PWM, рабочий цикл частоты импульса, Регулируемый Модуль 1 Гц-150 кГц, параметры автоматически сохраняются

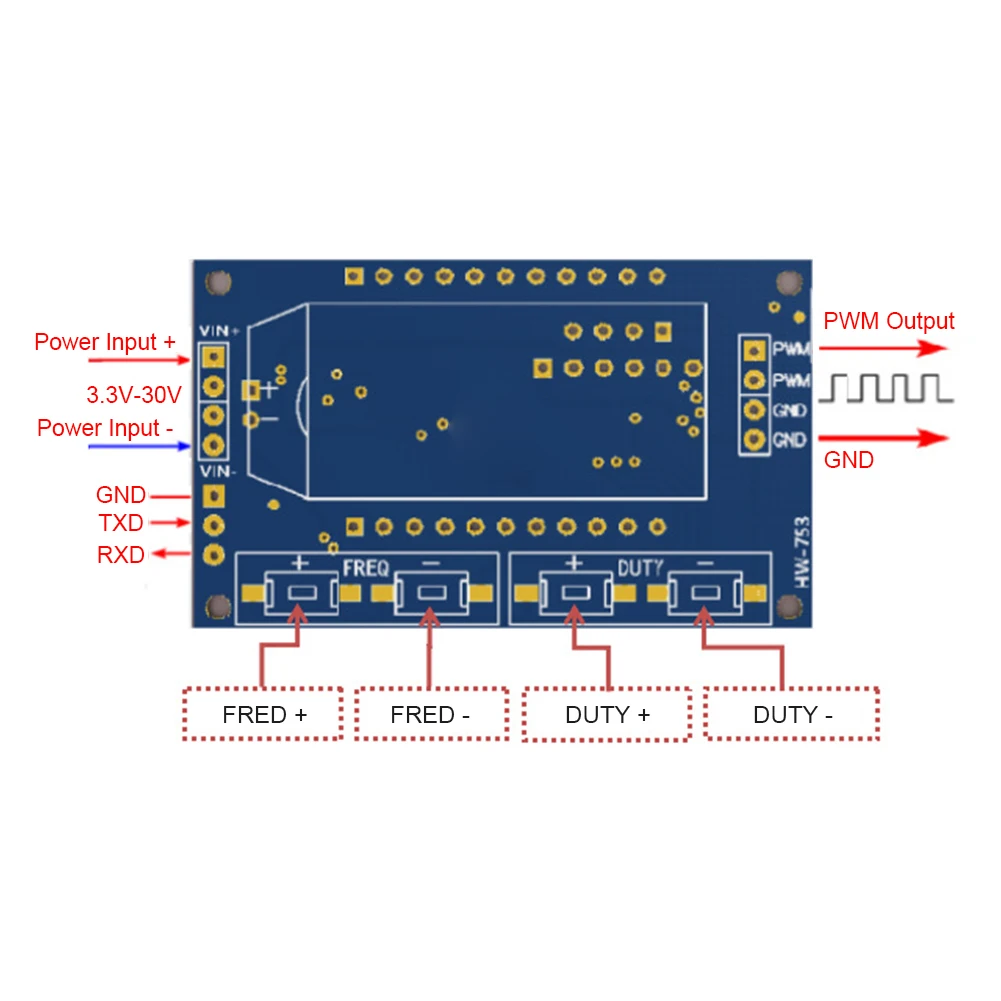

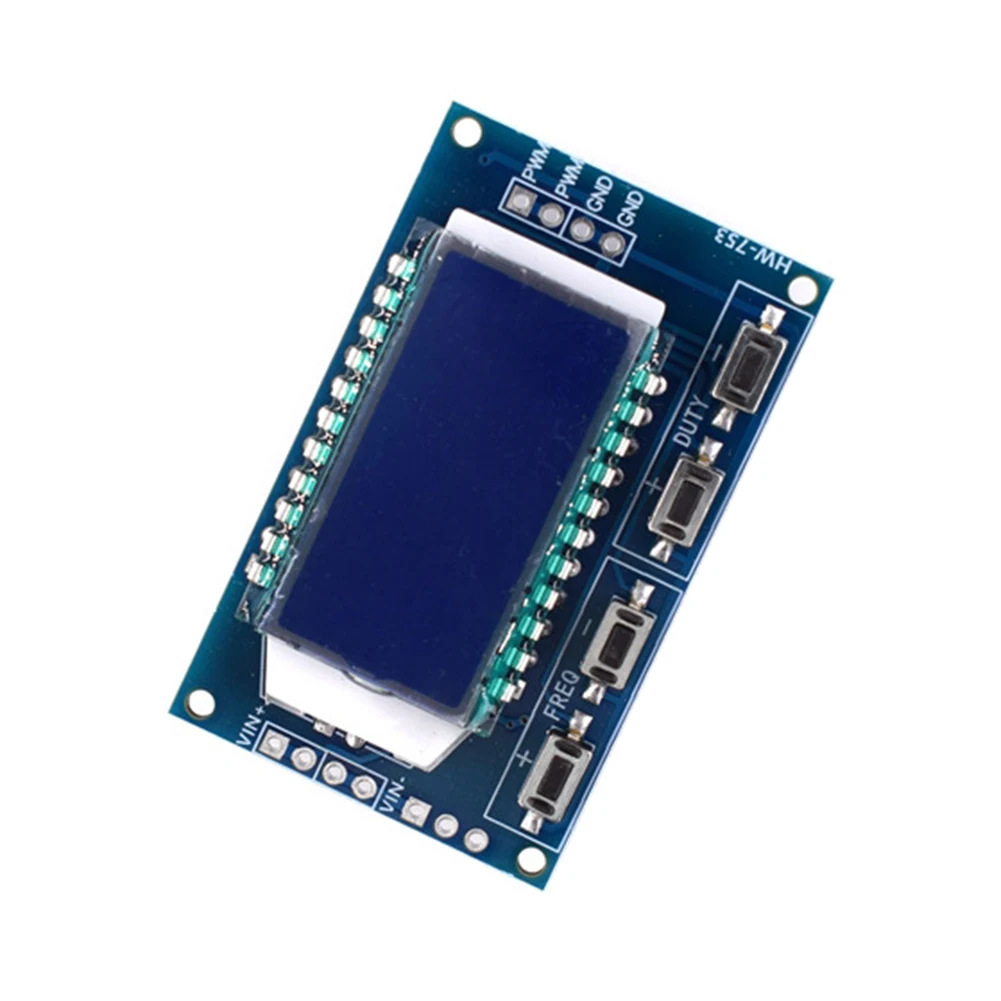

HW-753 1Hz-150KHz Boost генератор сигналов ШИМ плата модуль импульсная Частота Рабочий цикл регулируемый модульСпецификация:Размер изделия: 52*32*6 ммВес изделия: 16 гРазмер упаковки: 100*100*30 ммПосылка Вес: 16 гОписание модуля:Выход ШИМ, частоту и рабочий цикл можно установить отдельно; Частота делится на четыре диапазона,Автоматическое переключение: 1.XXX (без десятичной точки): самый маленький блок-1 Гц, а диапазон значений-1 Гц-999 Гц;2. Минимальная единица X.XX (Десятичная точка находится в сотни) составляет 0,01 кГц, а стоимость ниже представлен перечень 1,00 кГц-9,99 кГц;3.X X.X (Десятичная точка находится в десятки тысяч место): самый маленький блок 0,1 кГц; Диапазона значений является 10,0 кГц-99,9 кГц;4. X.X.X (Десятичная точка находится в десятках и сотни): самая маленькая единица-1 кГц; Диапазон значений-100 кГц-150 кГц;Е. g. Частотный дисплей: 100 означает PWM выходной Пульс 100 Гц; 1,01 означает PWM выходной Пульс 1,01 K; 54,1 означает PWM выходной Пульс 54,1 кГц; 1.2.4 означает PWM выходной Пульс 124 кГц;Диапазон значений рабочего цикла: 0-100%; Все параметры настройки сохранены после отключения питания.Параметры:Модуль имеет 4 независимых кнопки для настройки частоты и рабочего цикла. Поддерживает короткое нажатие (увеличение или уменьшение на одно устройство) и длительное нажатие (быстрое увеличение или уменьшение). Это очень просто. Параметры автоматически сохраняются после установки, даже если питание выключено, и он не потерян.Область применения:1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки и использования;2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;3. Генерирует регулируемые импульсы для MCU использования;4. Генерирует регулируемые Импульсы и связанные с управлением цепи (приложения, такие как PWM затемнения и регулировки скорости).Контроль последовательного порта (одноchip TTL уровень связи)Стандарт связи: 9600 bpsБит данных: 8Стоп-бит: 1Контрольная цифра: нетУправление потоком: нет1. Установите частоту PWM "F101": Установите частоту до 101 Гц (001-999)"F1.05": Установите частоту до 1,05 кГц (1,00-9,99)"F10.5": Установите частоту до 10,5 кГц (10,0-99,9)"F1.0.5": Установите частоту до 105 кГц (1.0.0-1.5.0)2. Установите рабочий цикл PWM "DXXX": Установите рабочий цикл PWM на XXX; (001-100), такой как D050, установите рабочий цикл PWM на 50%.3. Прочтите заданные параметры, отправьте строку «Чтение», чтобы прочитать заданные параметры. Вот Специальное примечание: данные чтения возвращаются в настраиваемый формат, и они могут храниться после отключения питания.Отправка Change_Read для возврата форматов считывания данных является одним/двумя означает, что формат данных, возвращенный данными чтения, изменен.Примечание:В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо!Возможны отклонения в 1-2 мм вследствие измерений вручную.

1 X модуль PWM Pulse
