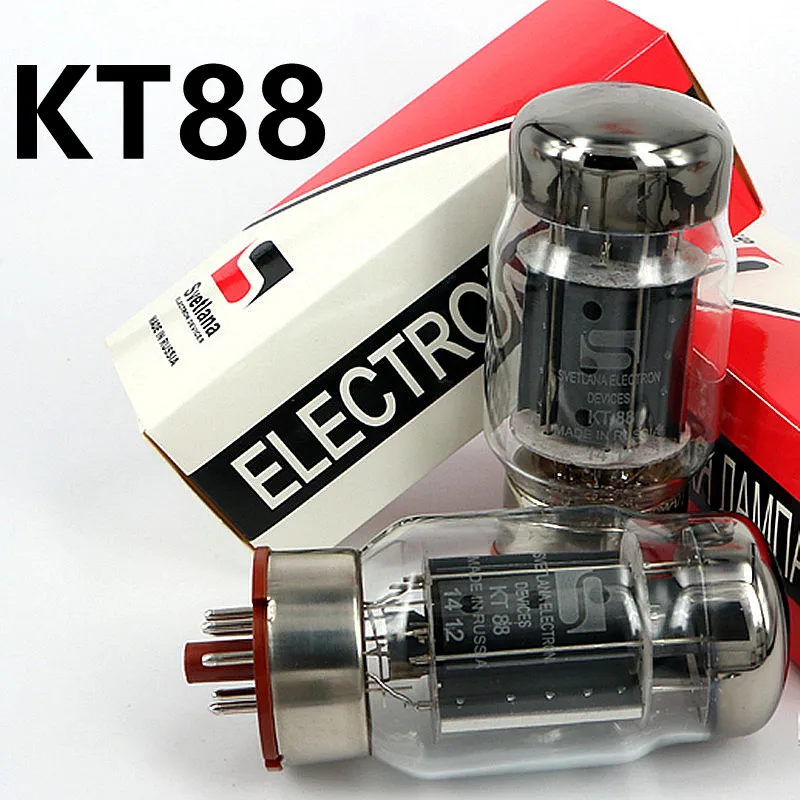

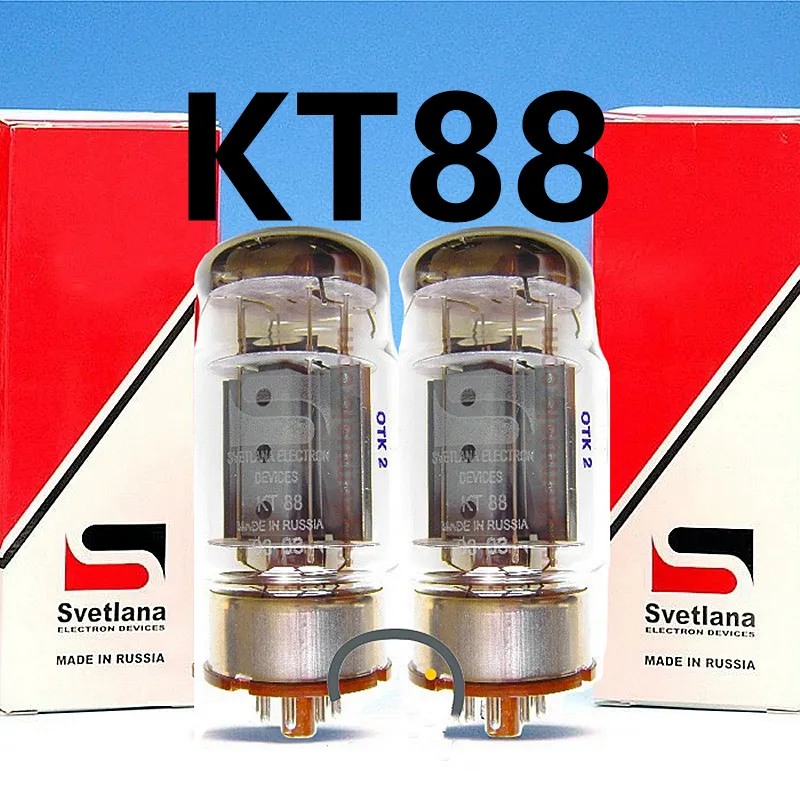

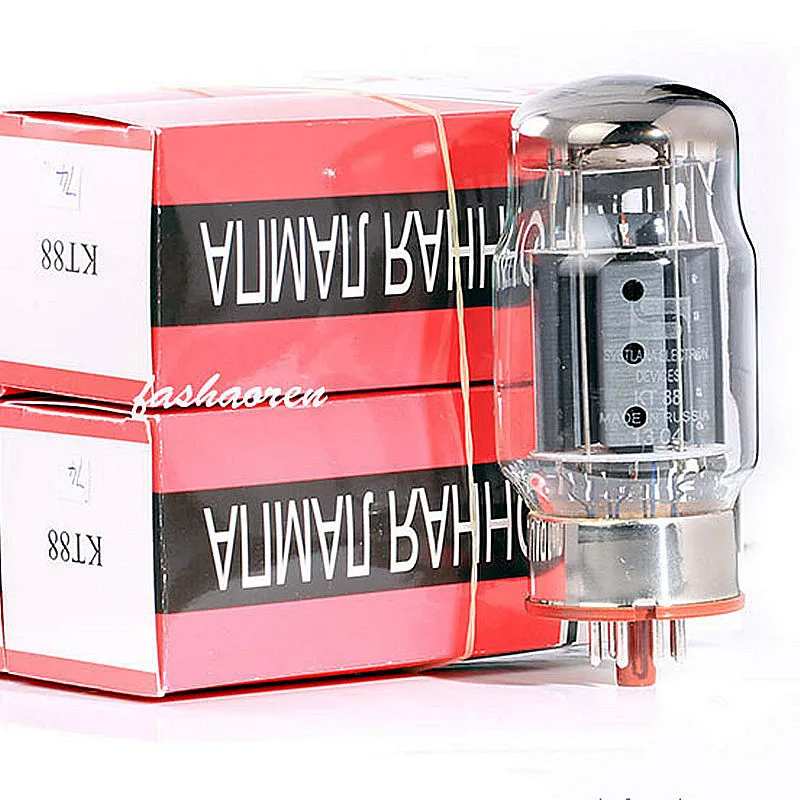

Вакуумная трубка SVETLANA KT88 Замена 6550 KT90 6P3P EL34 заводское тестирование и соответствие

Спасибо, что посетили наш магазин.

Желаю вам счастливой жизни.

Русская вакуумная трубка SVETLANA KT88 Замена 6550 KT90 6P3P EL34 заводской тест и соответствие подлинной

Купите 2 штуки, 4 штуки, 8 штук = точное соответствие (соответствующая группа). Нет дрейфа параметров.

Примечание: доставка после проверки (после получения трубки, пожалуйста, не думайте, что это поддельный или грязный продукт).

Относительно соответствия:

У нас есть условия и преимущества, чтобы соответствовать нескольким трубам (четыре, восемь, десять) в соответствии с потребностями клиентов. Параметры одинаковые)

Svetlana (Svetlana)-электронный дворецкий с долгой историей (с 1912 года) и один из старейших производителей электронных труб в мире. Завод расположен в известном русском городе СПб и в настоящее время является холдинговой компанией, принадлежащей США. Компания имеет OEM некоторые известные трубы для многих известных электронных трубных заводов, и повторно принятые MULLARD и TUNGSOL также от фабрики Svetlana. Трубы Svetlana уникальны в дизайне, изысканном изготовлении, милы, деликатны и богаты овертонами, представляющими высочайший уровень российского производства электронных труб!

KT88 электронная трубка опосредованно нагреваемый катодный пучок тетрода/Низкочастотный усилитель мощности

Параметры производительности

Нити напряжение (Uf)= 6,3 В;

Ток нити (If)= 1,6a;

Анодное напряжение (мкА) = 250 В;

Анодный ток (Ia)= 145ма;

Первый напряжения на сетке (Ug1)= ﹣ 14В;

Второе Сетчатое напряжение (Ug2)= 250 В;

Второй ток затвора (Ig2)= 20 мА;

Проводимость (ы) = 11мА/В;

Внутреннее сопротивление (Ri)= 12 ком.

(Предельные данные)

Максимальное Анодное напряжение (Uamax)= 600 В;

Максимальное второе Сетчатое напряжение (Ug2max)= 500 В;

Максимальный катодный ток (Ikmax)= 230 мА;

Максимальная выходная мощность анода (Pamax)= 42 Вт;

Максимальная секундная Мощность рассеивания сетки (Pg2max)= 8 Вт;

Максимальное первое сопротивление затвора (Rg1max) = само-смещенное напряжение 270kΩ, 470kΩ, когда выходная мощность ниже 35W

Фиксированное напряжение смещения составляет 100 кОм, а выходная мощность составляет 220 ком, когда выходная мощность ниже 35 Вт.

Хорошо известная радио power tube KT88-это выделенная аудиотрубка, разработанная Британским GEC в 1957 году. Он имеет отличные характеристики, такие как высокая взаимная проводимость, низкое внутреннее сопротивление, легкое возбуждение и низкое искажение. Однако, взглянув на многие отечественные и зарубежные усилители мощности KT88 на рынке сегодня, они часто не очень удовлетворяют. Основная проблема заключается в том, что звук грубый, тусклый и менее яркий, что заставляет многих людей думать, что KT88-это просто такой вид производительности и отрицает это. Я не знаю, что пока он используется разумно, звук KT88's очень отличный. Он полный и спокойный, энергичный, открытый и деликатный, и это отличная силовая трубка с очень комплексной производительностью.

Хотя KT88-это отличный силовой усилитель труба, звуковая производительность многих усилителей мощности, использующих ее, не является удовлетворительной. Говорят, что его легко установить громко и трудно установить. Только в мире лихорадки KT88 имеет толстый звук. Это правильно? Конечно, нет, высокочастотная производительность KT88 на самом деле очень деликатная и элегантная, но ее нелегко полностью использовать KT88. Ниже приведен анализ некоторых часто упущенных проблем KT88 в приложении, я надеюсь, что это может помочь всем.

Стабильность напряжения сетки экрана очень важна, когда используется трубка питания коллектора. Если напряжение сетки экрана может быть стабилизировано, нелинейное искажение будет уменьшено, рабочая стабильность усилителя будет увеличиваться при большом входном сигнале, И это также позволяет вводить более глубокие негативные отзывы. Когда KT88 используется для мощного усиления нажима AB1, напряжение экрана составляет от 400 до 600 в, а напряжение сетки экрана не может превышать 300 в, И резисторы серии обычно используются для понижающего источника питания. Ввиду того, что ток экрана сетки сильно меняется во время работы, например, когда выход 55 Вт, напряжение экрана 400 В, напряжение сетки экрана 275 В, И ток сетки экрана изменяется с сигналом между 18-88mA, например, понижение с резистором серии. Это заставит сетку экрана сильно колебаться во время работы, что приведет к увеличению нелинейных искажений и динамическому ограничению. Наиболее важным следствием является грубый звук и отсутствие яркости. Это наиболее распространенное использование в KT88, которое влияет на звук. Самая большая производительность, но и самая упущенная проблема. Рекомендуется использовать независимый источник питания для питания сетки экрана, когда эффект можно увидеть немедленно.

Другой проблемой, которую многие люди упускают при использовании KT88, является его сопротивление воротам. Для Силовой электронной трубки сопротивление сети слишком велико, потому что температура силовой электронной трубки высокая, когда она работает, И остаточный газ в трубке ионизирован или сетка нагревается, чтобы излучать электроны, чтобы вызвать ток задней сетки, Которое генерируется на сопротивлении сети падение напряжения, вызванное падением напряжения, уменьшит напряжение смещения. Чем больше сопротивление сети, тем серьезнее будет эта ситуация. В конце концов ток экрана будет увеличиваться аномально. Покраснение сильно сокращает срок службы трубки. Эта ситуация особенно Тяжелая для трубок, таких как KT88 с высокой мощностью рассеивания и высокой тепловой генерацией стеклянной лампы. Эта проблема не получила соответствующего внимания в целом, и некоторые зарубежные известные бренды не избежали этой ошибки низкого уровня. Например, когда используется фиксированное напряжение смещения, в основном используются резисторы для ворот 100kΩ, поэтому возникают проблемы, но нет правильного решения. Следует отметить, что когда KT88 использует фиксированное напряжение смещения, значение сопротивления затвора не должно быть больше, чем 47kΩ, и при использовании катодного самосмещенного напряжения, не должно быть больше 270 ком.

Значение сопротивления нагрузки, когда трубка используется для усиления мощности, влияет на выходную мощность и Нелинейные искажения. Оптимальная нагрузка импеданс сбора и передачи мощности генераторная лампа зависит от статического Характеристическая кривая катодной лампы, которая обычно она находится приблизительно на 0,25-0,1 раз больше, чем внутреннее сопротивление экрана, но сопротивление нагрузки не должно быть слишком большим, так как сопротивление нагрузки увеличивается, его вторичное, хотя гармоники уменьшаются, Третья гармоника, которая, очевидно, влияет на качество звука, увеличится, и снижение третьей гармоники имеет ключевое значение для улучшения качества звука. Поэтому, когда коллекторная трубка используется для push-pull усиления, ее сопротивление нагрузки ниже, чем у одностороннего усиления. Хотя вторая гармоника каждой трубки увеличивается, цепь push-pull может отменить ее, а третья гармоника затем уменьшить, так что общее гармоническое искажение уменьшается. Сопротивление нагрузки от экрана до экрана KT88 во время усиления нажима обычно составляет 4,5kΩ. O относительно напряжения экрана KT88, чтобы получить хорошую производительность звука, его значение не должно быть слишком низким. При низком напряжении экрана звук может быть тусклым.

Как правило, звук будет более прозрачным и живым, когда напряжение выше 450 в.

KT88 генерирует много тепла, когда он работает. Для того, чтобы обеспечить его нормальный срок службы, необходимо убедиться, что он имеет хорошую конвекцию воздуха, вентиляцию и условия рассеивания тепла. Кроме того, нити Напряжение Электронная трубка должна быть строго держаться в пределах ± 5% от ее номинального значения 6,3 V, который является 5,9-6,6 V. В том случае, если она превышает ± 10% (5,7-6,9 V), нормальный срок службы будет в значительной степени сокращено. В местах, где Напряжение сети нестабильное и отклоняется от номинального 220 В на ± 10% или более, эту проблему следует обратить особое внимание.

Аналогичные трубы KT88 6550, 6550A, KT90 и KT100 и т. Д. 6550 был разработан Tung-Sol в Соединенных Штатах в 1955 и 6550A является улучшенной версией GE в 1970s, с небольшим увеличение максимального срока параметры. KT90 разрабатывается в соответствии с iabia Ei и имеет немного большую мощность. KT100 разработан Siemens, Германия и имеет немного большую мощность. Однако тон KT88 отличается от 6550. 6550 должна быть более мягкой, в то время как KT88 более жесткая. KT88, который все еще находится в производстве, работает лучше всего со звуком Российской Светланы.
