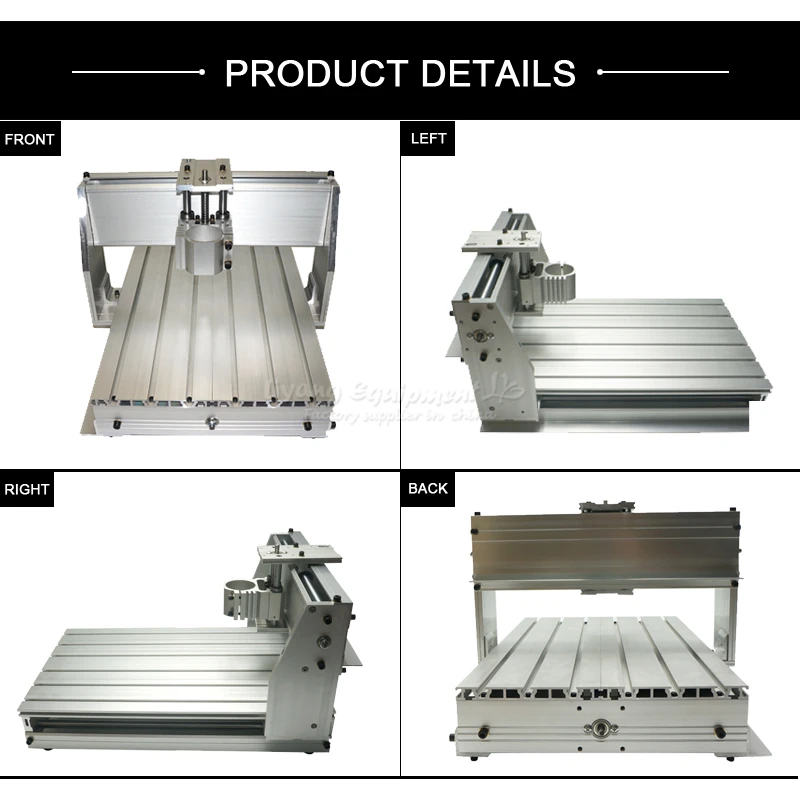

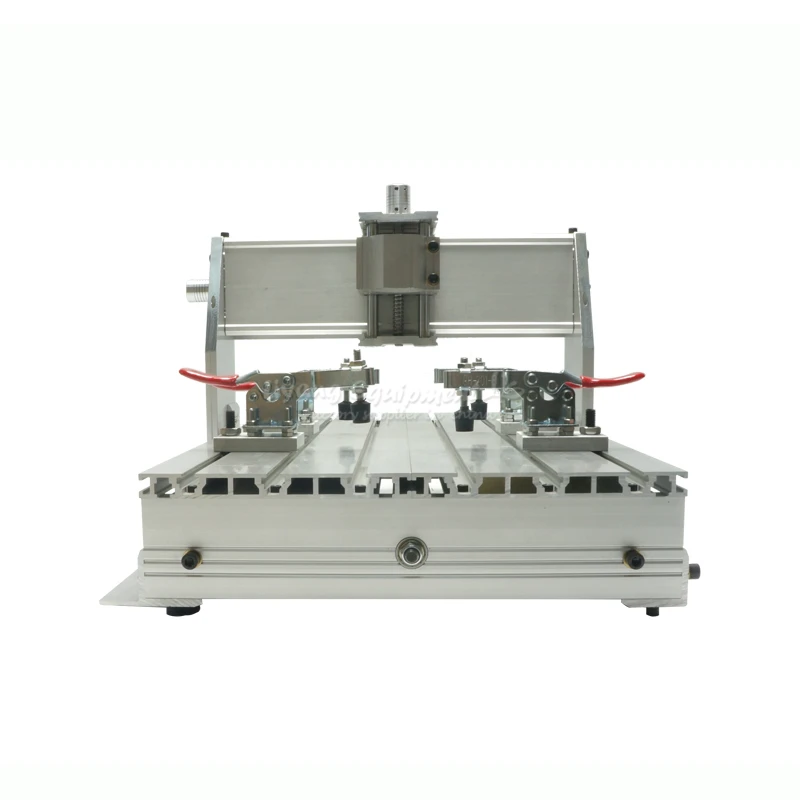

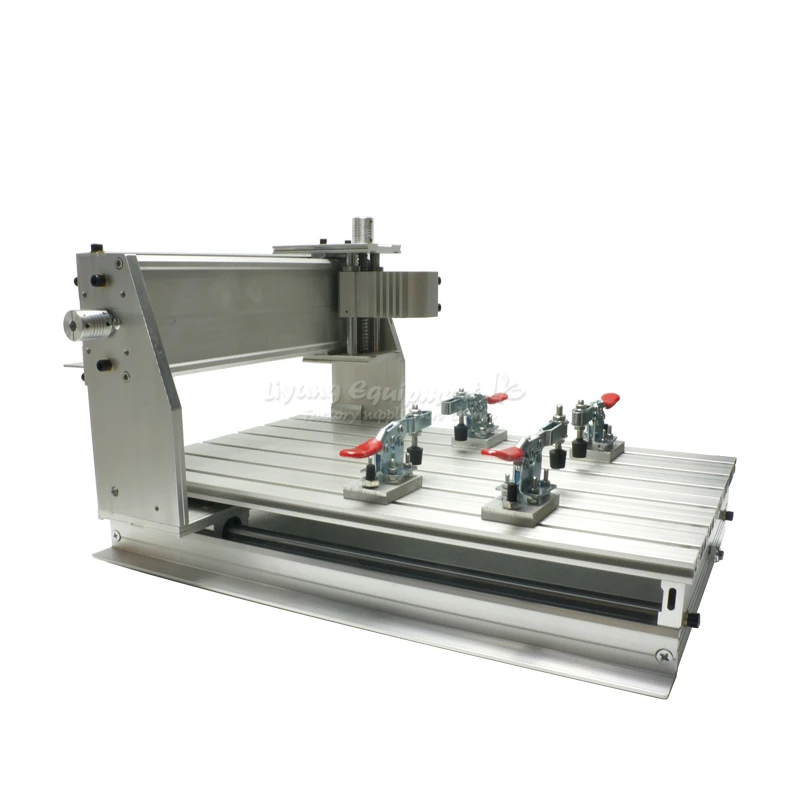

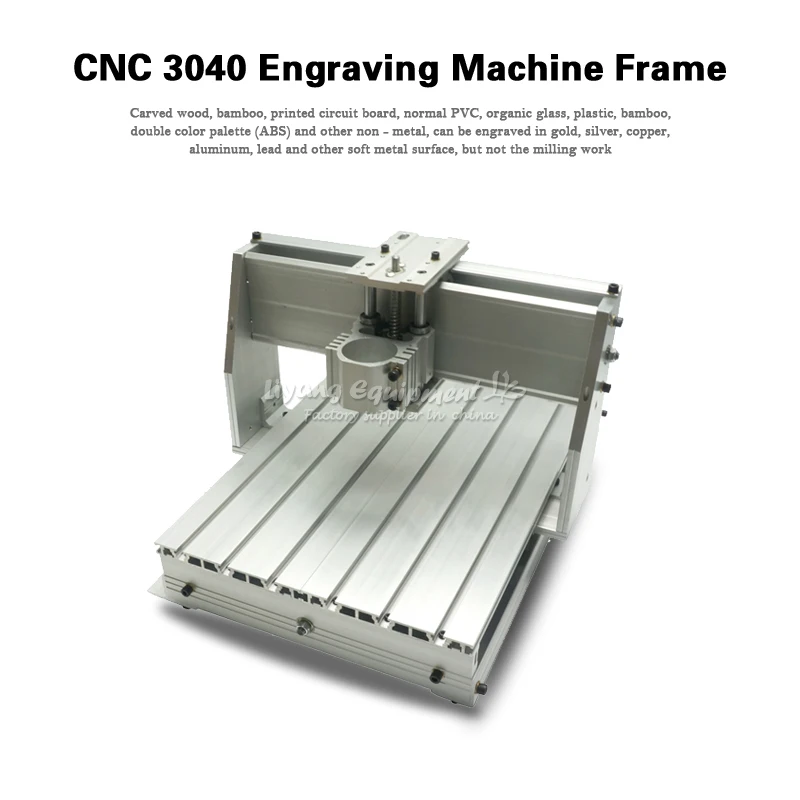

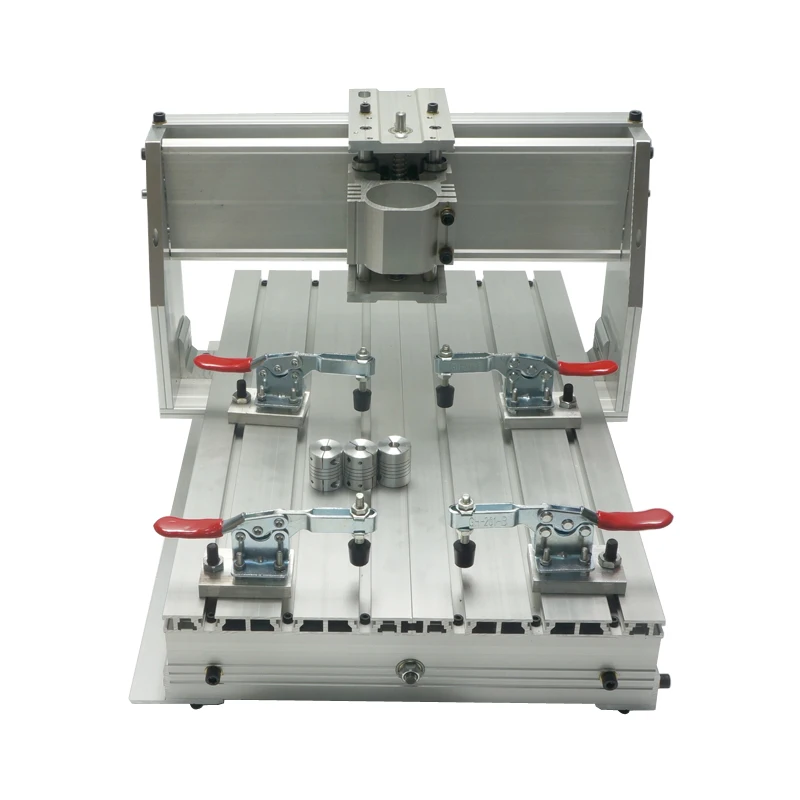

Рамка ЧПУ 3040 фрезерный 4-осевой шариковый винт для дерева, металла, ЧПУ маршрутизатора, алюминиевого гравировального фрезерного сверлильного станка с двигателями Nema23

CNC 3040 Z-DQ шариковый винт CNC рамка гравера Гравировальный фрезерный станок для сверления древесины фрезерный станок

ЧПУ гравер подходящий пользователь:

-Персонал по рекламе и дизайну

-Инженер PCB

-Вентиляторы по дереву

-Вентиляторы модели

-Не готов дляNowise(Новичок)

Технические параметры

Размеры машины

615x485x390мм

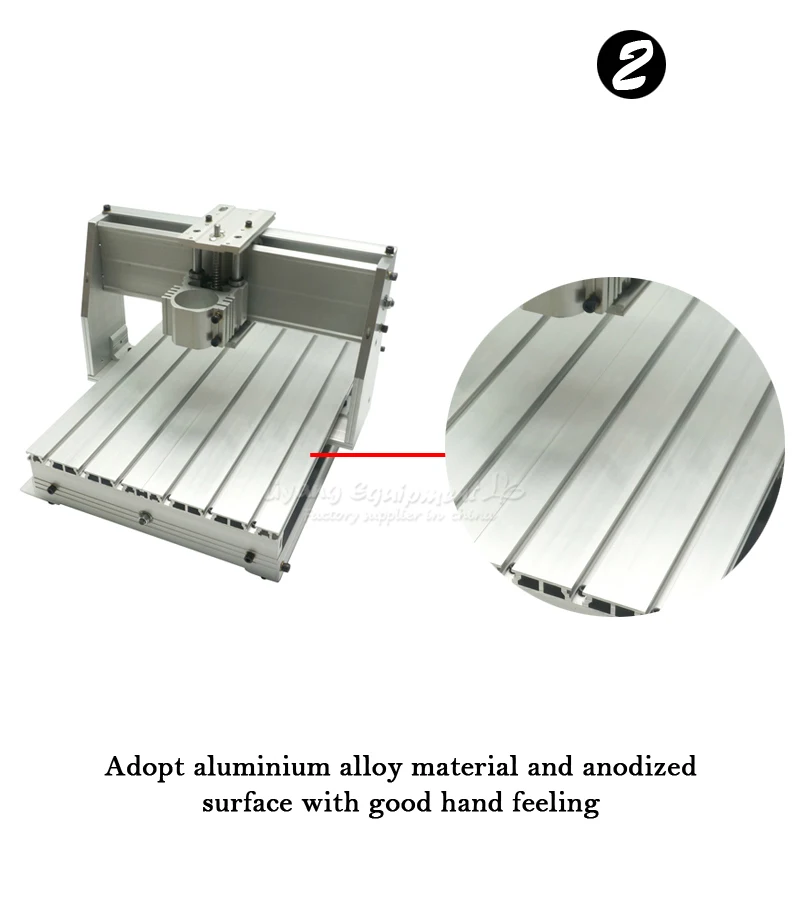

Материал стойки

Жесткий алюминиевый сплав 6061 и 6063

(Уникальные и специальные профили прессования прессформы, пусть поддельные гномы.)

Площадь Гравировки

400х300мм

Ход оси Z

55 мм, глубина гравировки зависит от длины края инструмента)

Допустимая толщина материала

≤ 70 мм

Тип рельса

Chromeplate Вал + линейные подшипники,)(Поверхностное упрочнение 61HRC)

Тип винта

Новый шариковый винт 1204

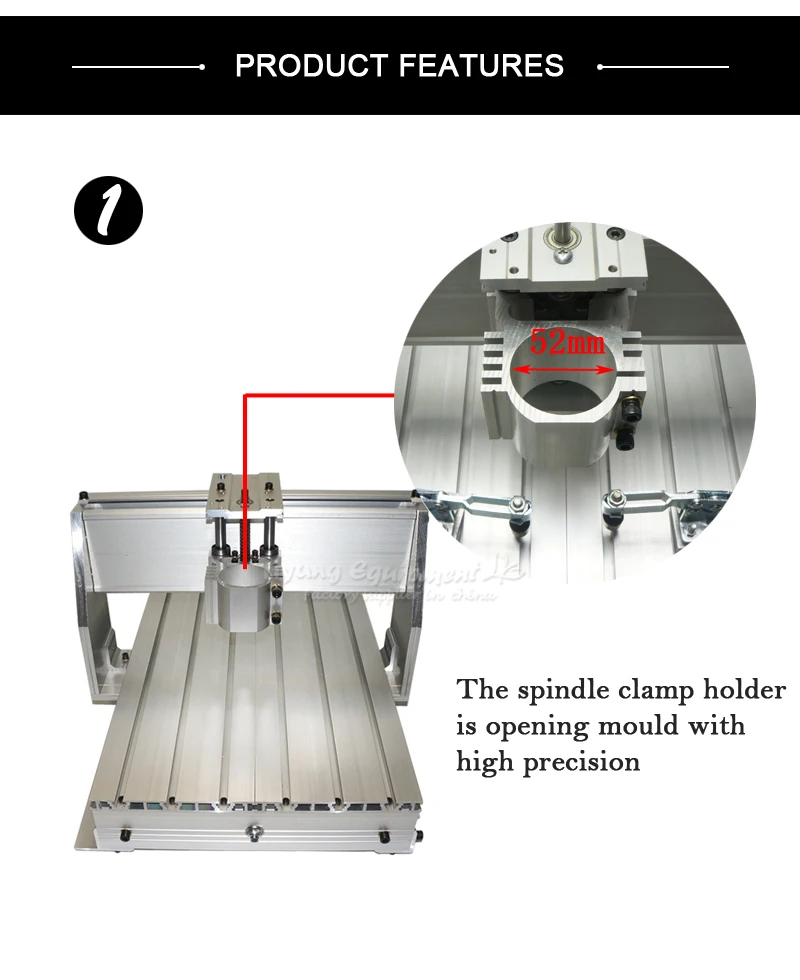

Электродвигатель диаметра шпинделя

52 мм

Размер шагового двигателя (без двигателя)

57 мм (Nema23)

Точность повторного позиционирования

0,04 мм

Вес

17 кг

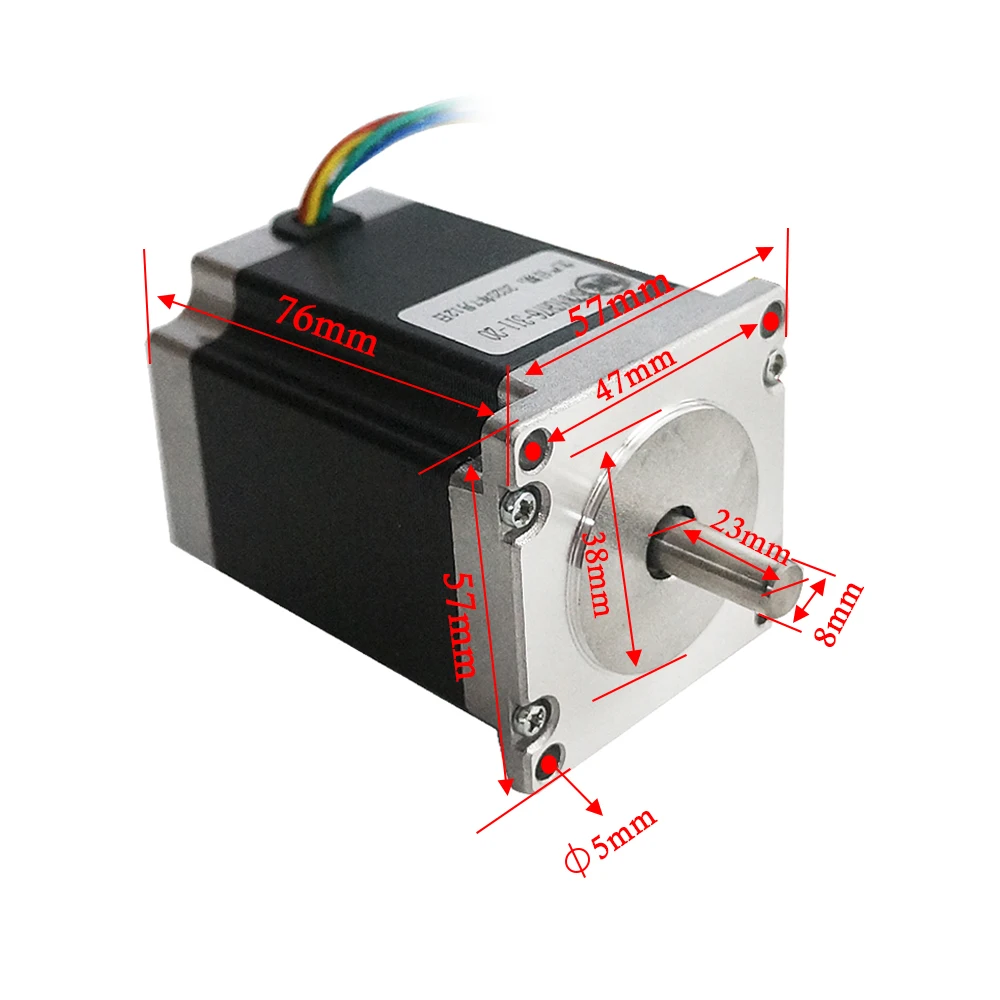

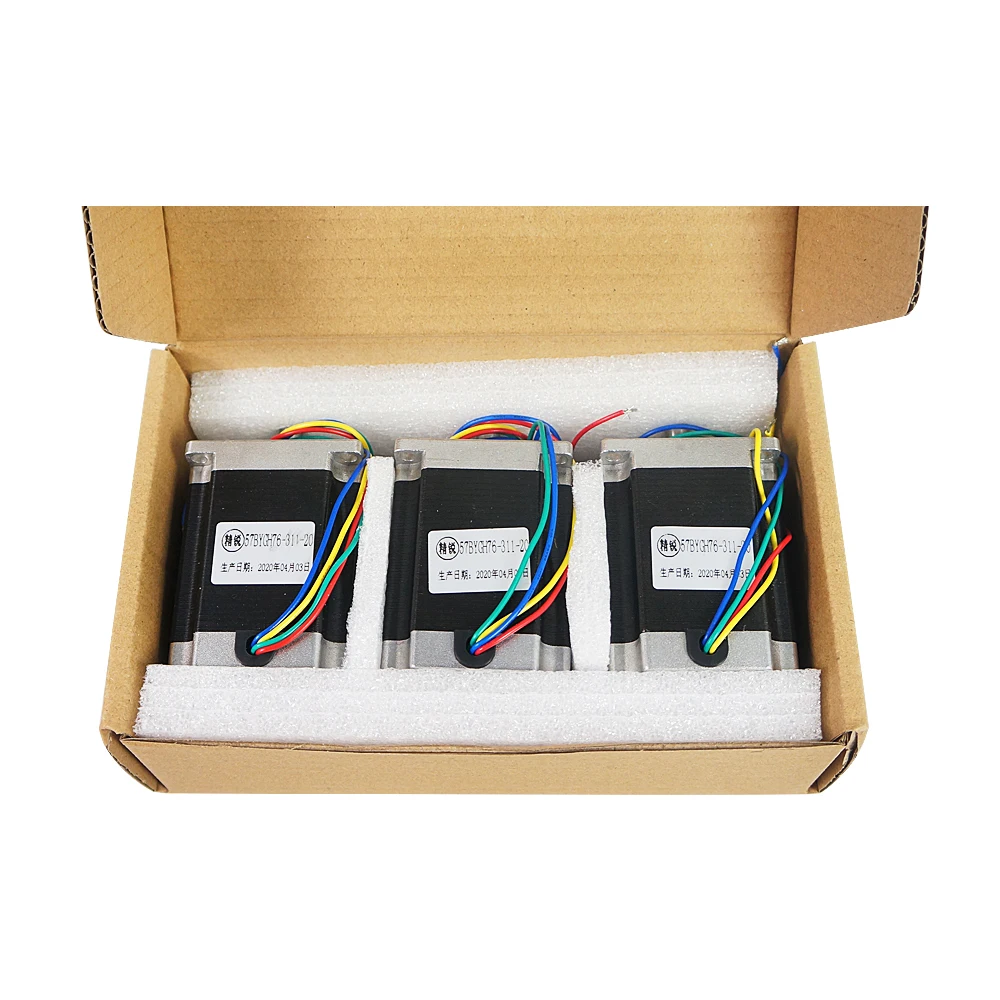

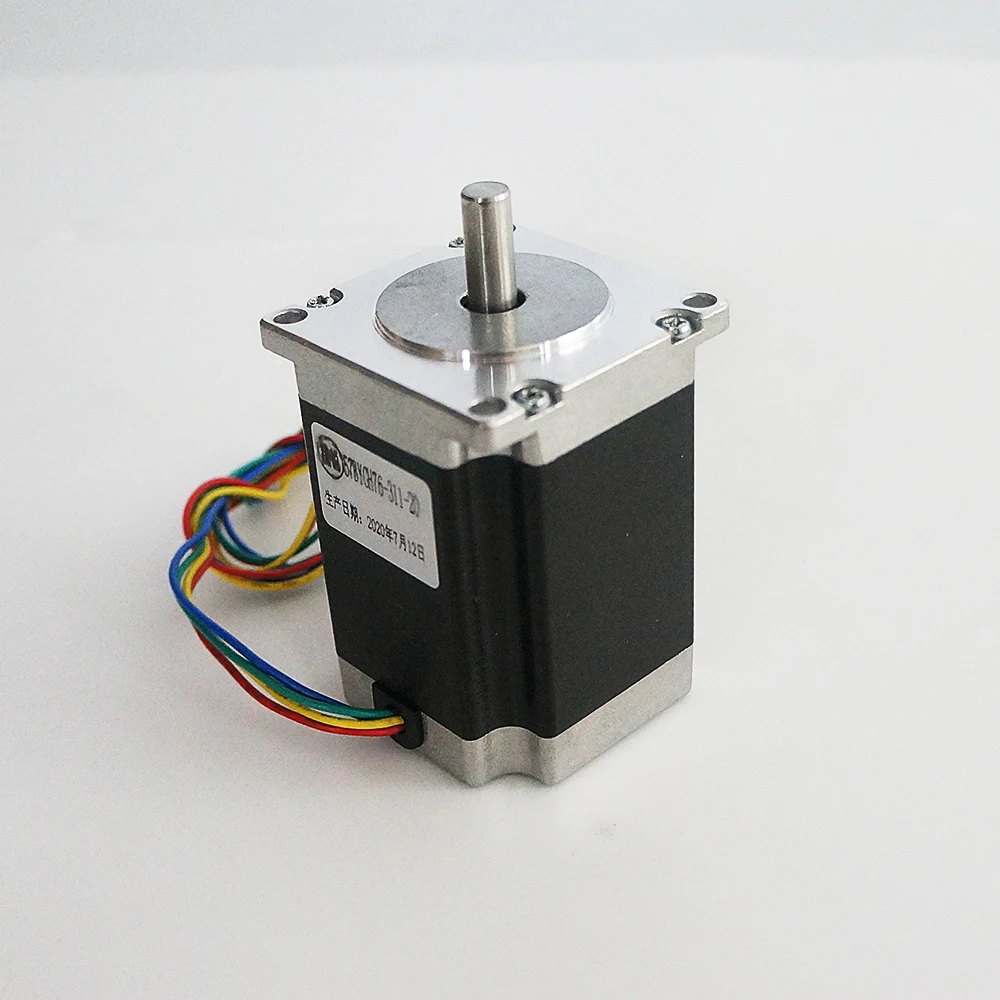

Параметры шагового двигателя:

Модель: 57BYGH76

Ток: 3A

Выходной крутящий момент: 1,5 Нм

Длина мотора: 76 мм (ручное измерение, Возможная погрешность)

Длина выходного вала: 23 мм

Диаметр выходного вала: 8 мм

Режим выходного вала: одиночный выходной вал

Метод проводки: двухфазные четыре свинцовых провода (Красный A, зеленый C, желтый B, синий D)

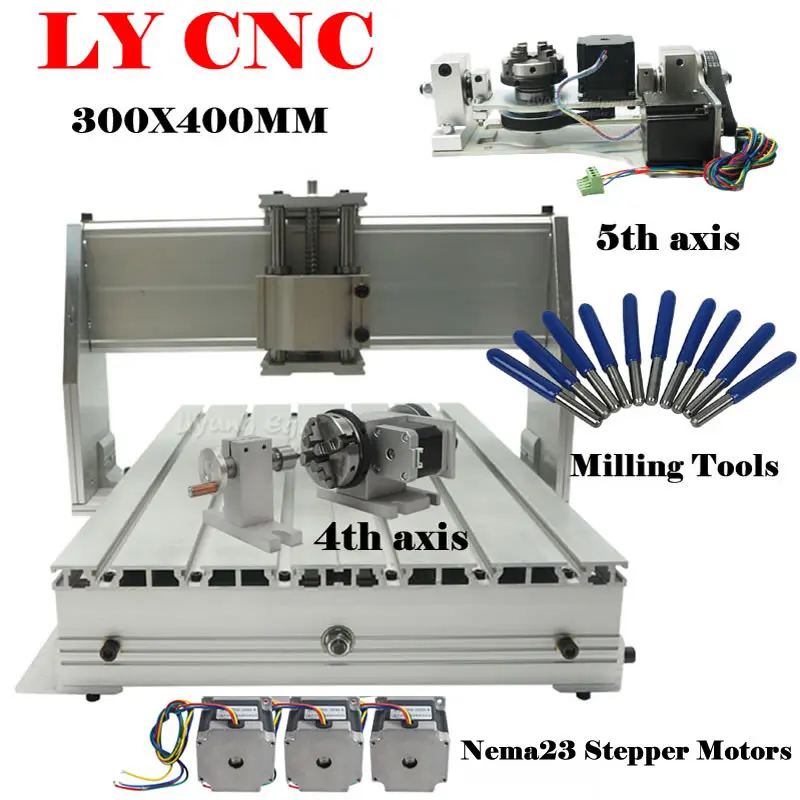

4-я/5-я ось

Описание:

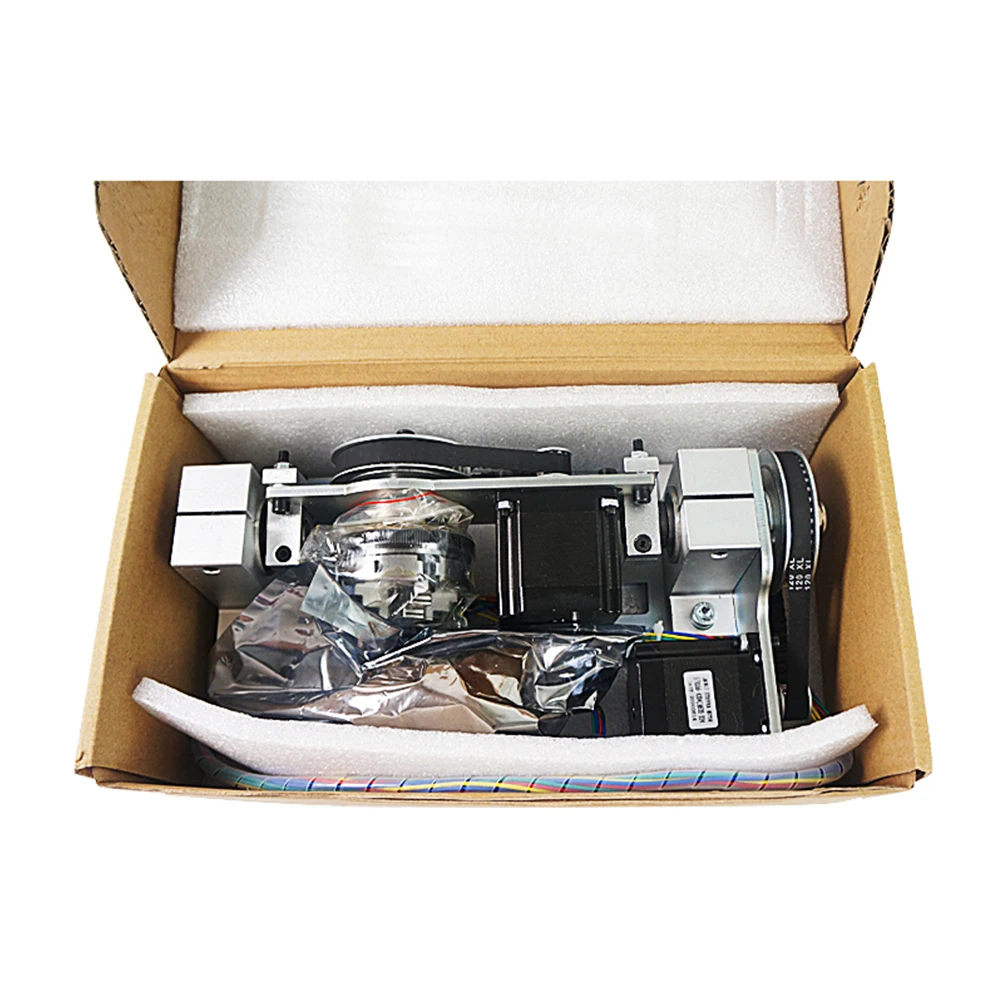

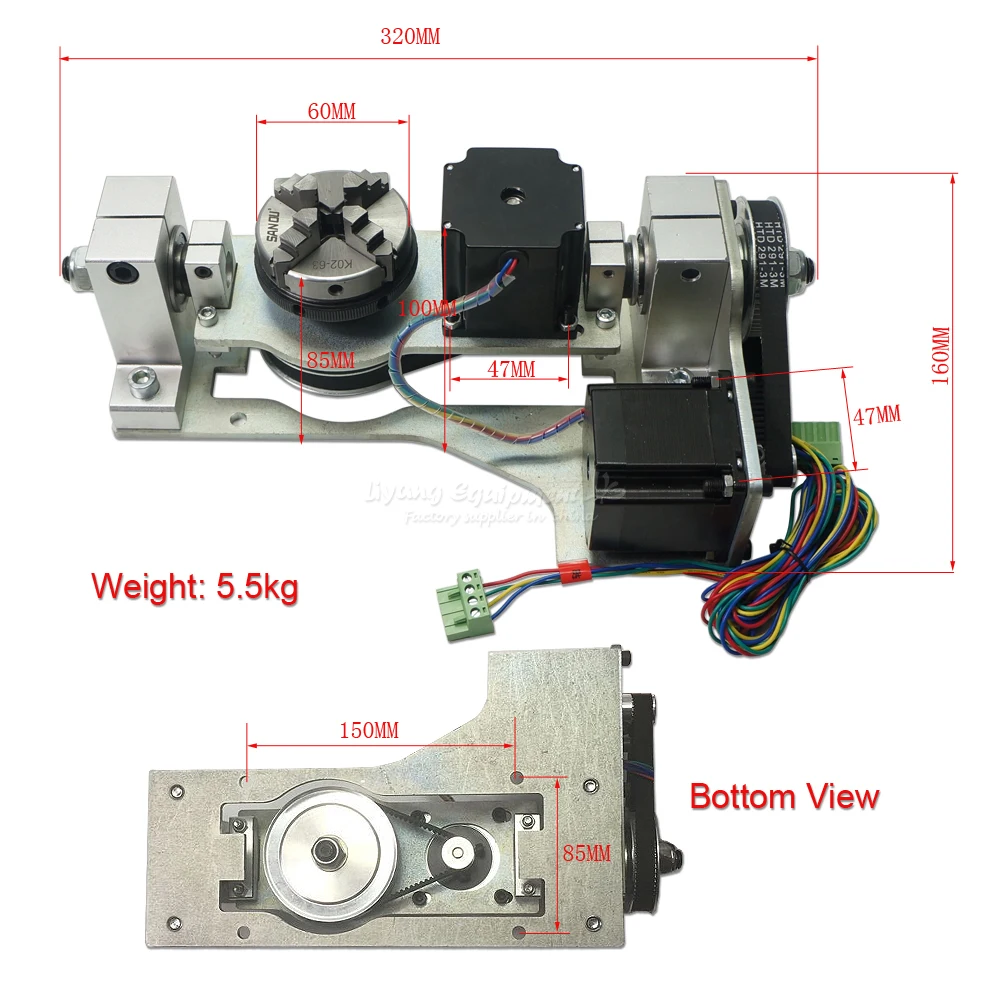

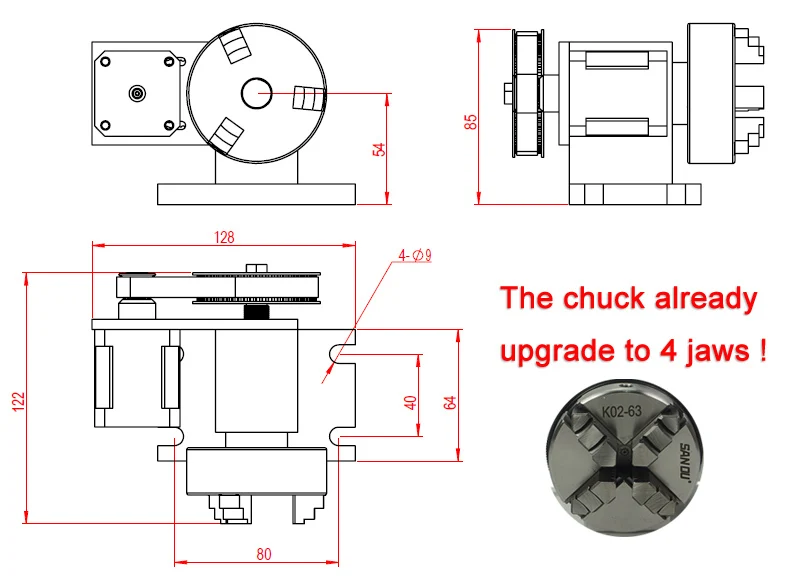

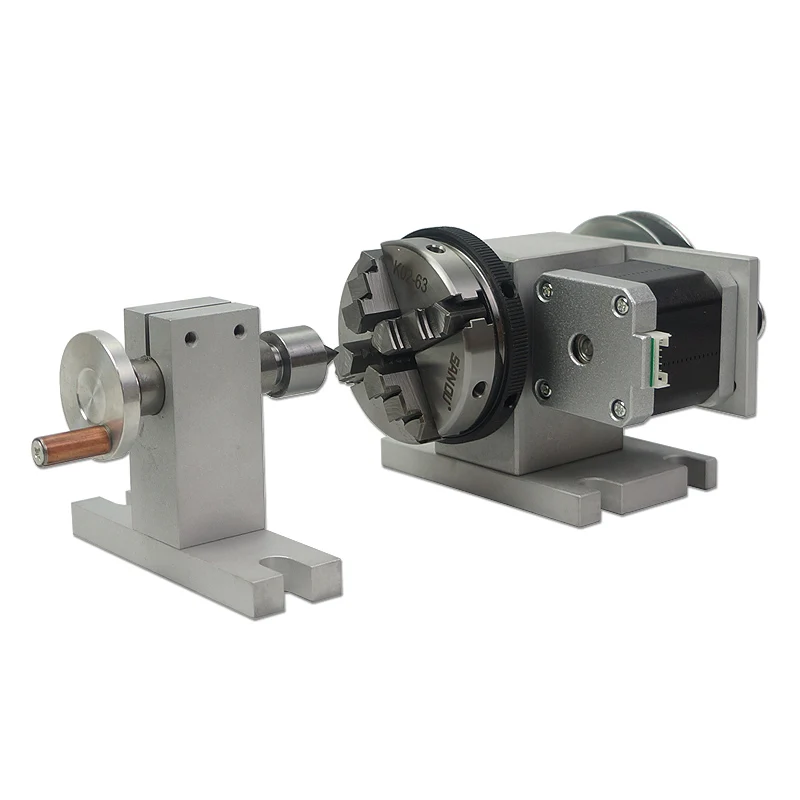

4-я ось:

Номер модели:K-65

Патрон:65 мм 3-кулачковый патронВысота центра: 54 ммКоэффициент снижения скорости: 4:1Шаговый двигатель: двухфазный 42 шаговый двигательРазмер: 128 мм * 122 мм * 85 мм

Вес: 3 кг

Коэффициент снижения пятой оси: 5: 1 (57 двухфазный 3 А шаговый двигатель 1.2N)

Четырехкулачковый патрон 60 мм

Зажим: Положительное направление: 40 мм; В противоположном направлении: 70 мм

Высота центра Четырех Осей: 55 мм

Пятая ось выше 4-й оси 44 мм

Расстояние фиксированного отверстия: 150 мм x 85 мм
