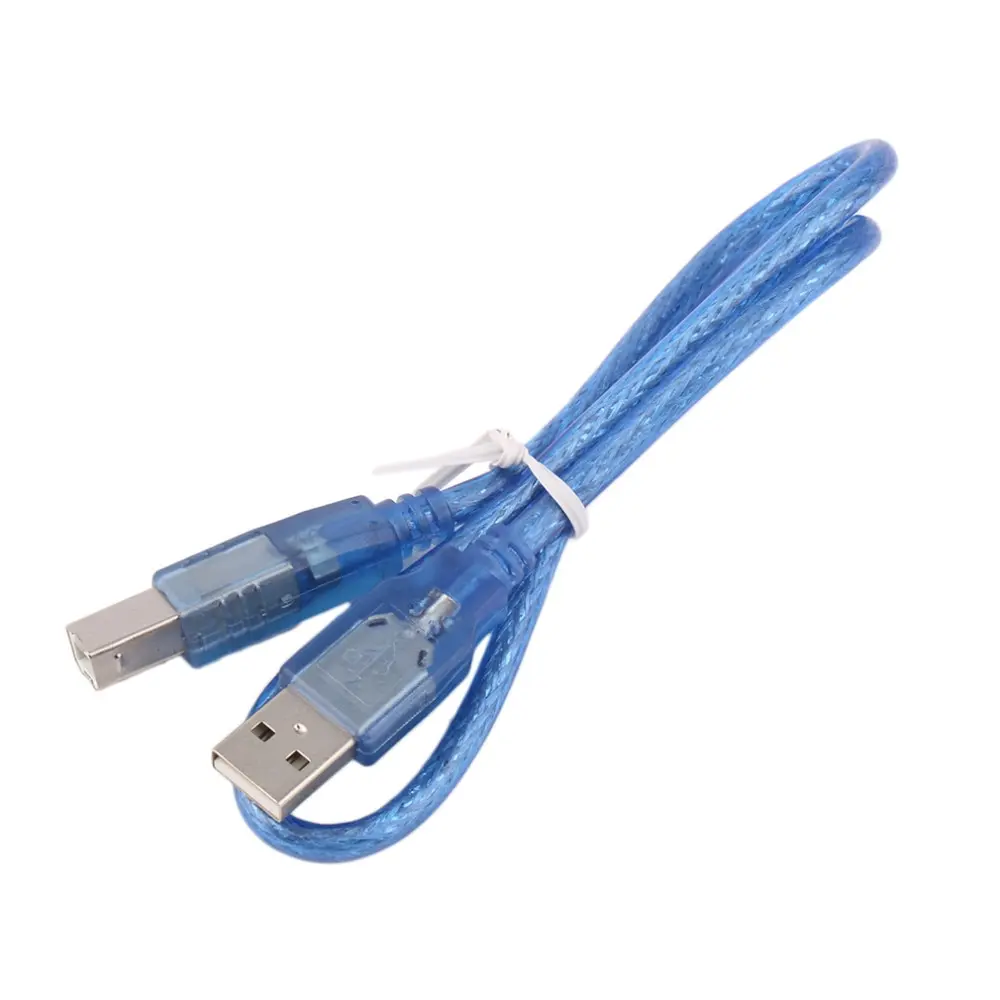

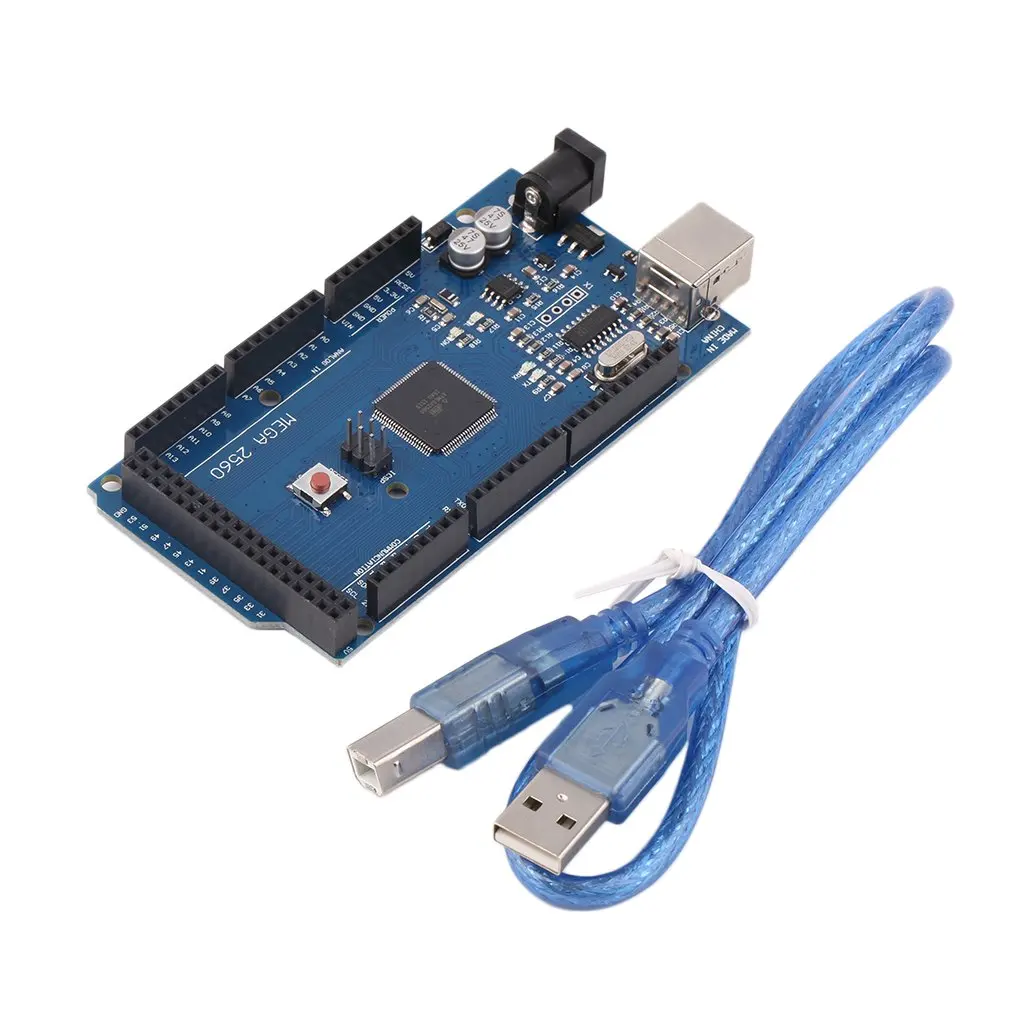

USB-кабель для платы Mega 2560 R3 REV3, совместимый с 256 Кб, 8 КБ, используется загрузчиком для Arduino

Mega 2560 R3 REV3 ATmega2560-16AU Плата USB кабель совместимый 256 Кб из которых 8 КБ используется загрузчиком для Arduino Eletronic

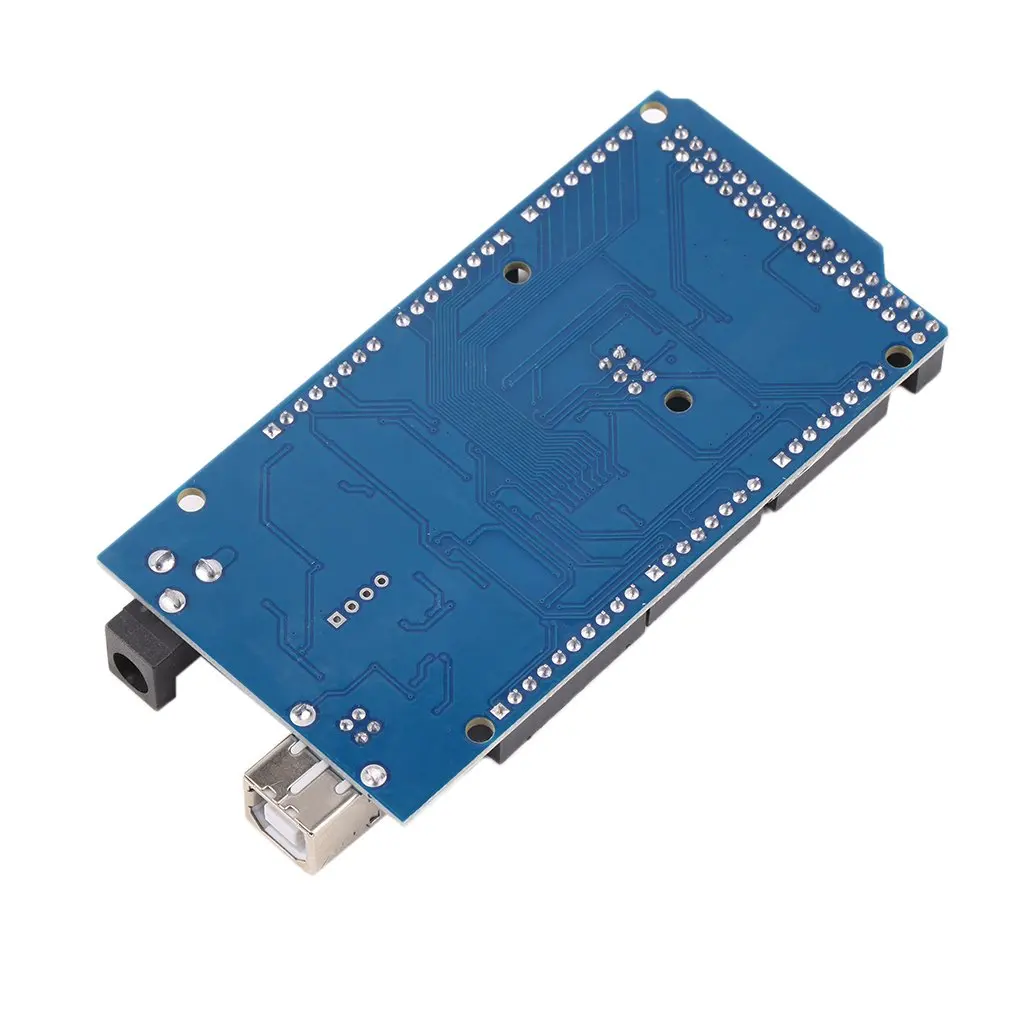

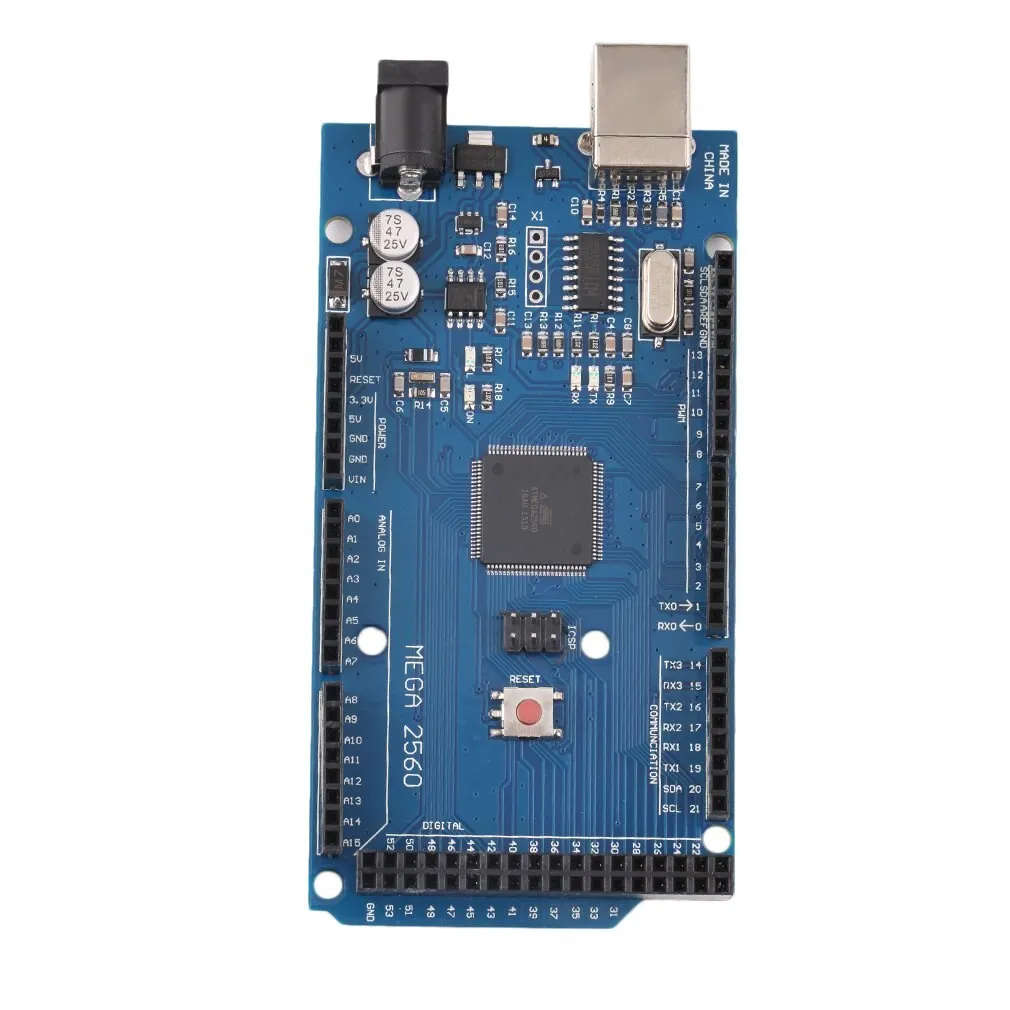

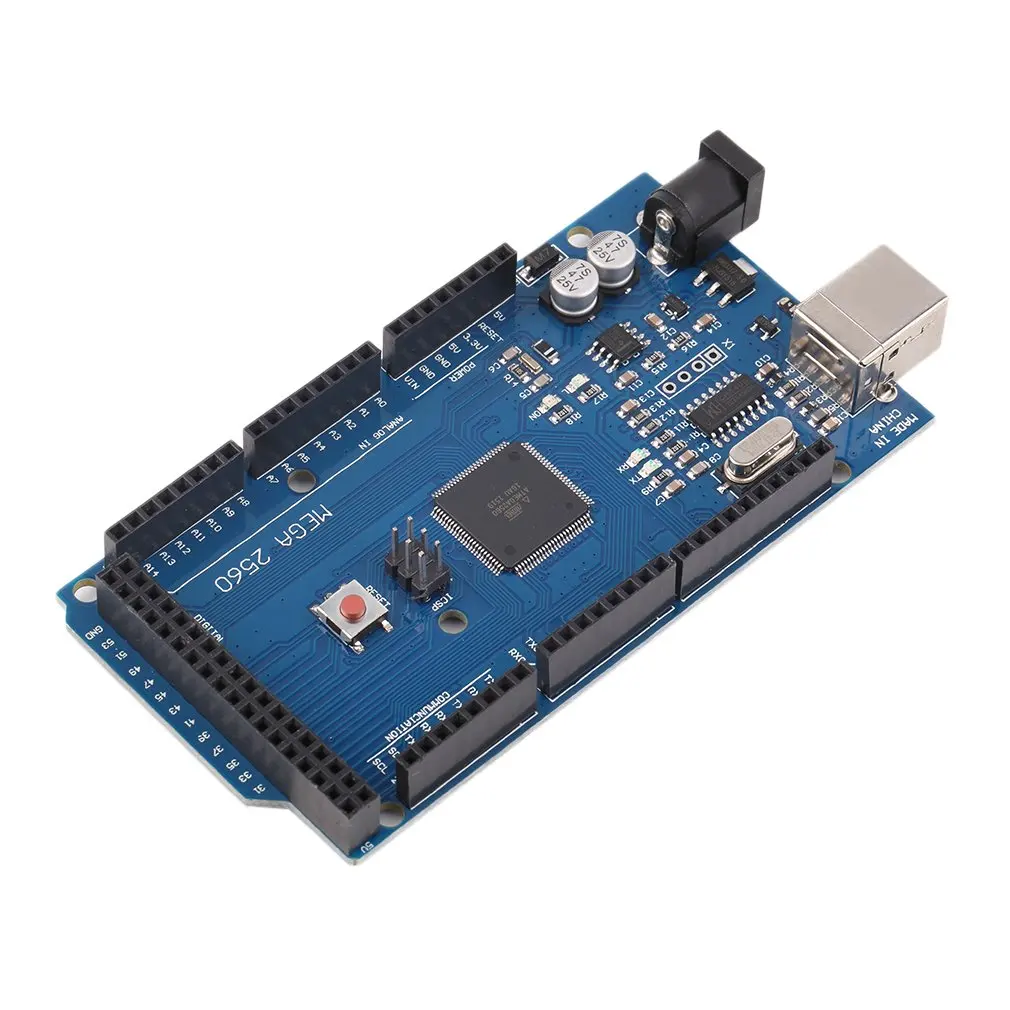

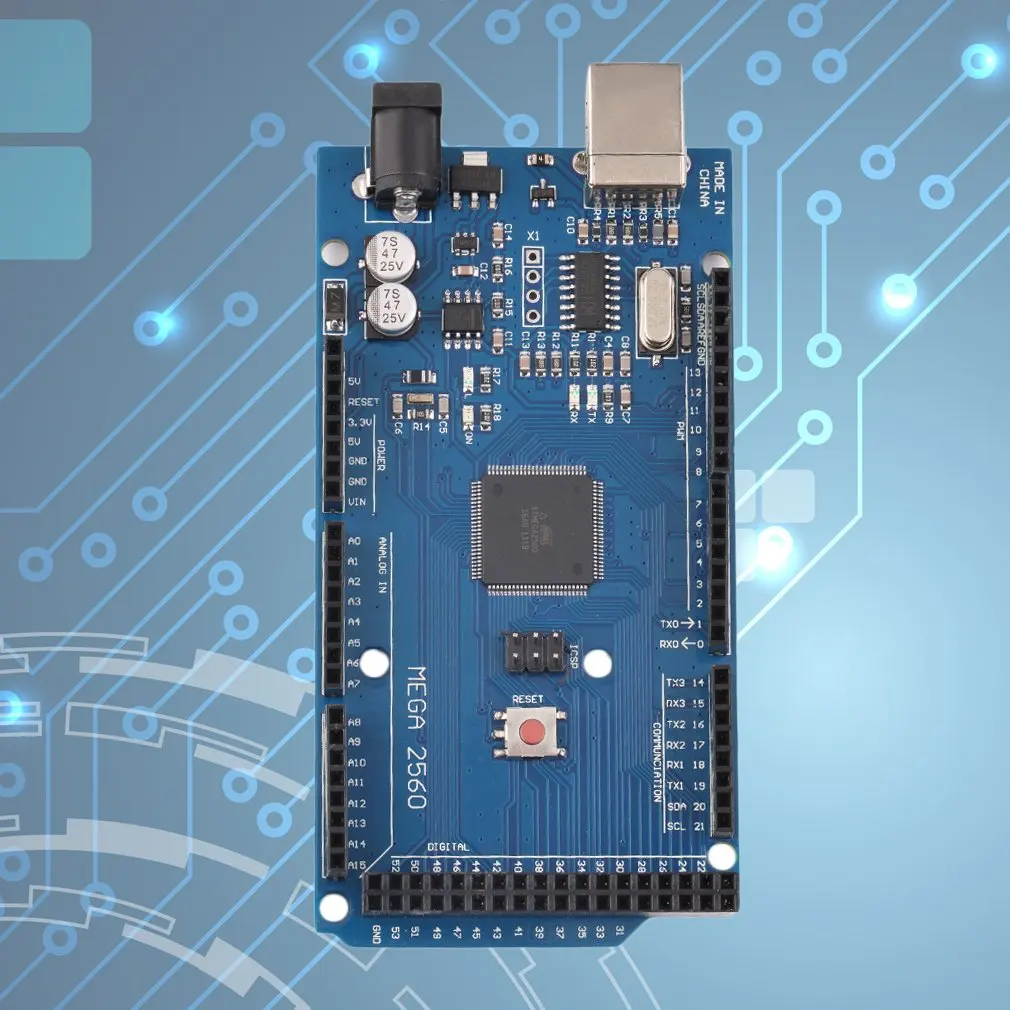

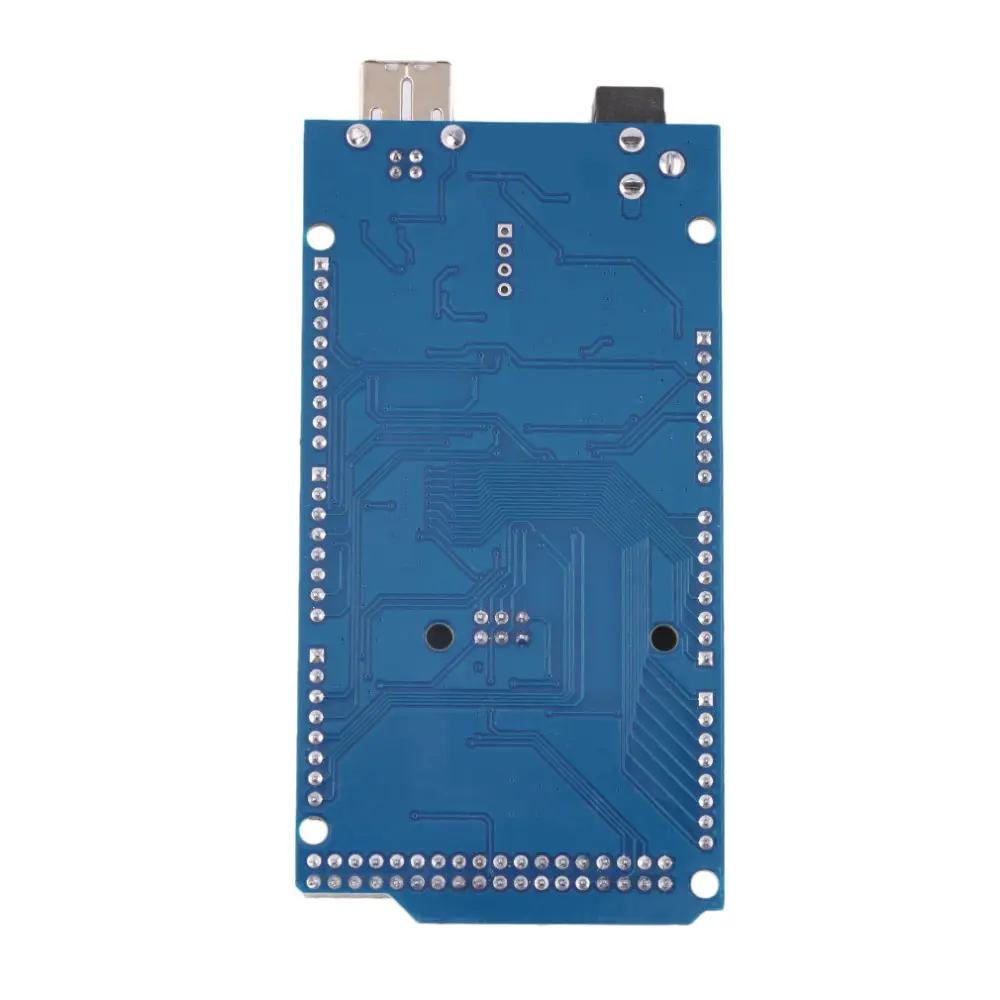

Особенности: Мега совместим с большинством экранов, предназначенных для Duemilanove или Diecimila. Мега 2560 является обновлением для мега, который он заменяет. Mega2560 отличается от всех предыдущих плат тем, что не использует чип драйвера FTDI USB-to-serial. Вместо этого он оснащен ATmega16U2 (ATmega8U2 в версии 1 и версии 2), запрограммирован как конвертер USB-to-serial. Версия 2 платы Mega2560 имеет резистор, вытягивающий линию 8U2 HWB на землю, что делает его легче поместить в режим DFU. Описание: Mega 2560-это плата микроконтроллера, основанная на ATmega2560 (спецификации). Он имеет 54 цифровых входа/выхода контактов (из которых 15 могут быть использованы в качестве PWM выходов), 16 аналоговых входов, 4 UARTs (аппаратные последовательные порты), 16 МГц кристаллический осциллятор, USB соединение, разъем питания, заголовок ICSP и кнопка сброса. Он содержит все необходимое для поддержки микроконтроллера; Просто подключите его к компьютеру с помощью usb-кабеля или включите его с адаптером AC-to-DC или батареей, чтобы начать работу. Пересмотр 3 платы имеет следующие новые функции: 1,0 pinout: добавлены SDA и SCL контакты, которые находятся рядом с AREF pin и двумя другими новыми контактами, размещенными рядом с pin RESET, IOREF, который позволяет экранам адаптироваться к напряжению, предоставляемому от платы. В будущем, экраны будут совместимы как с платой, которые используют AVR, которые работают с 5V и из-за того, что работать с 3,3 V. Второй-это не подключенный штифт, который предназначен для будущих целей. Более сильная схема сброса. Atmega 16U2 заменяет 8U2. Схема, справочный дизайн и сопоставление контактов Файлы орла: -mega2560_R3-reference-design.zip Схема: -mega2560_R3-schematic.pdf Сопоставление контактов: страница PinMap2560 Характеристики: Микроконтроллер ATmega2560 Рабочее напряжение: 5 В Входное напряжение (рекомендуется): 7-12 В Входное напряжение (лимиты) : 6-20 в Цифровые контакты ввода/вывода: 54 (из которых 15 обеспечивают выход ШИМ) Аналоговые входные контакты: 16 Ток постоянного тока на I/O Pin: 40 мА Постоянный ток для 3,3 V Pin-код: 50 мА Флэш-память: 256 Кб, из которых 8 КБ используется загрузчиком SRAM: 8 КБ EEPROM: 4 Кб Частота часов: 12 МГц Мощность Мега может питаться через usb-соединение или с внешним источником питания. Источник питания выбирается автоматически Внешний (не-USB) Источник питания может быть либо от адаптера переменного тока в постоянный ток (настенное бородавление), либо от аккумулятора. Адаптер может быть подключен подключив в 2,1 мм Центр-положительный штепсельную вилку в Комиссии заглушка для разъема питания. Провода от батареи могут быть вставлены в гнезда Gnd и vin-штыревые разъемы разъема питания. Плата может работать на внешнем питании от 6 до 20 вольт. Однако при поставке менее 7 в штырь 5 В может поставляться менее пяти вольт, и плата может быть нестабильной. При использовании более 12 В регулятор напряжения может перегреваться и повредить доску. Рекомендуемый диапазон от 7 до 12 вольт. Посылка включает в себя: 1 x ATmega2560-16AU доска 1 х USB кабель
