Последнее обновление: 30.03.2022

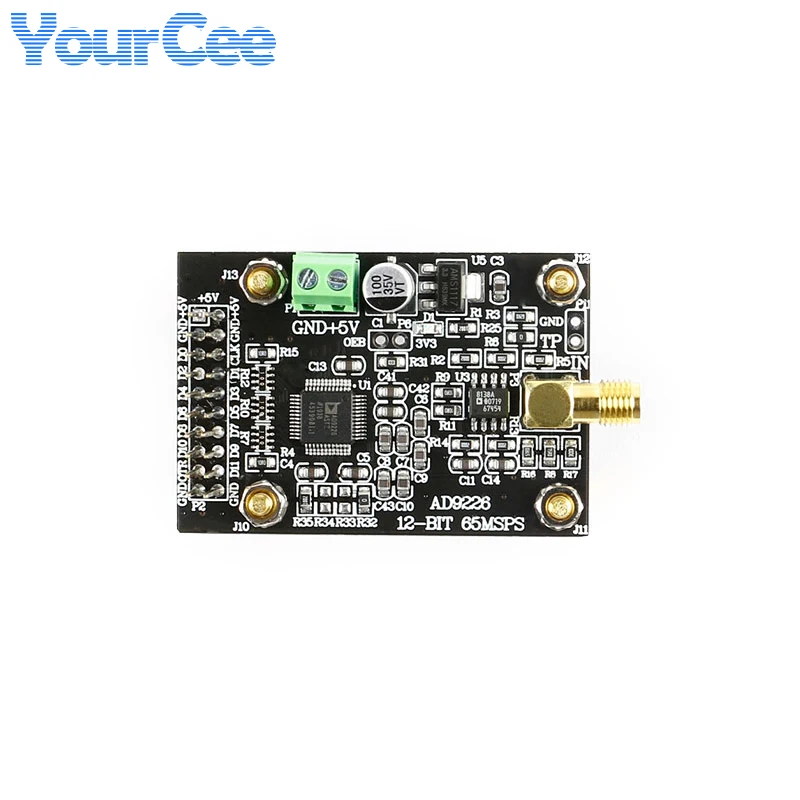

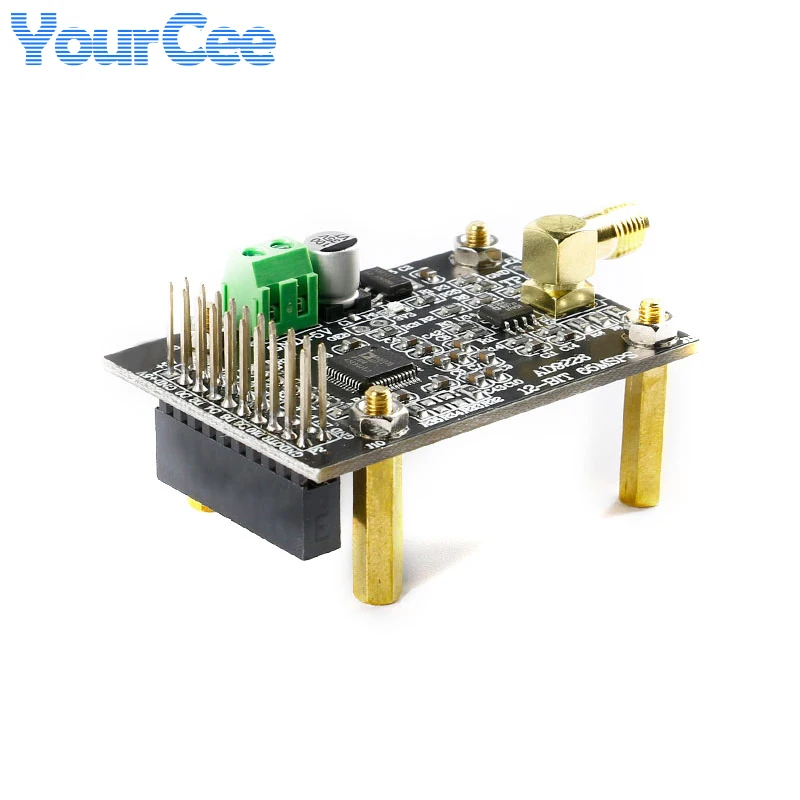

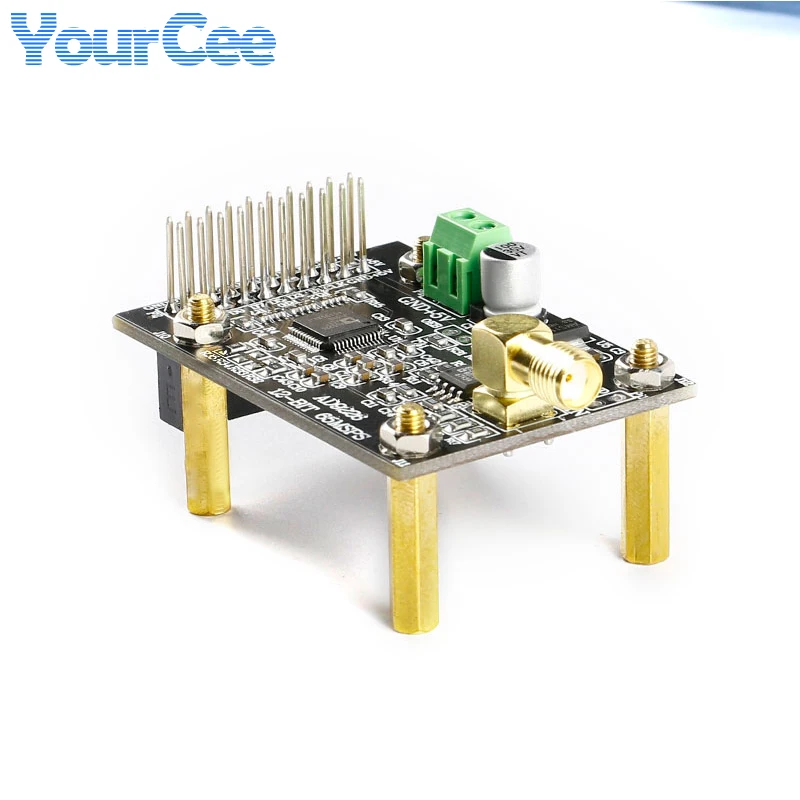

Аналоговый сигнал входной интерфейс использует SMA интерфейс; Интерфейс передачи данных использует 2,54 шаг с интерфейсом для женщин. Интерфейс модуля показан на рисунке ниже.

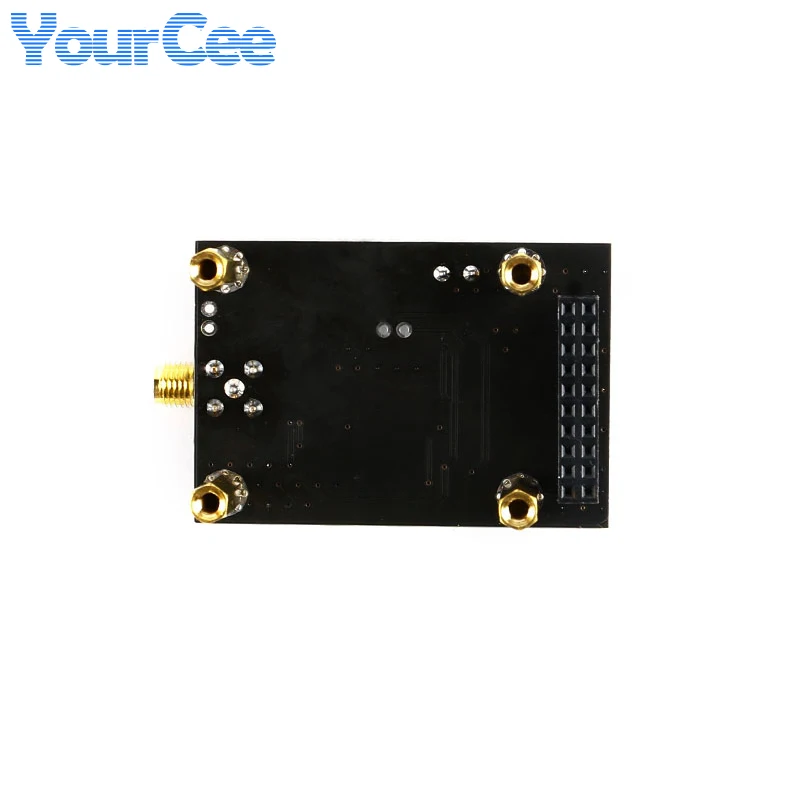

(8) Этот модуль разработан с разъемом GND, который используется для подключения заземления мультиметра для облегчения тестирования пользователя.
(7) Цифровой Интерфейс сигнала: 2 × 14 вкладыш двухрядного 2,54 шаг женский сиденья, направление вниз. В сочетании с источника питания интерфейс, 2 × 16 вкладыш двухрядного 2,54 шаг женский сиденья используется, и в направлении вниз.
(6) входной интерфейс аналогового сигнала: интерфейс SMA.
(5) Блок питания: + 5 В одиночный источник питания.
(4) цифрового интерфейса: 3,3 V.
(3) Полоса пропускания аналогового сигнала:-Полоса пропускания 3 дБ-350 МГц.
(2) Амплитуда входного сигнала аналогового сигнала: ± 5 В (то есть 10Vpp вход).
(2) Максимальная скорость приема: 65MSPS.
(1) функция модуля: 12-разрядный высокоскоростной ADC модуль с два независимых канала.

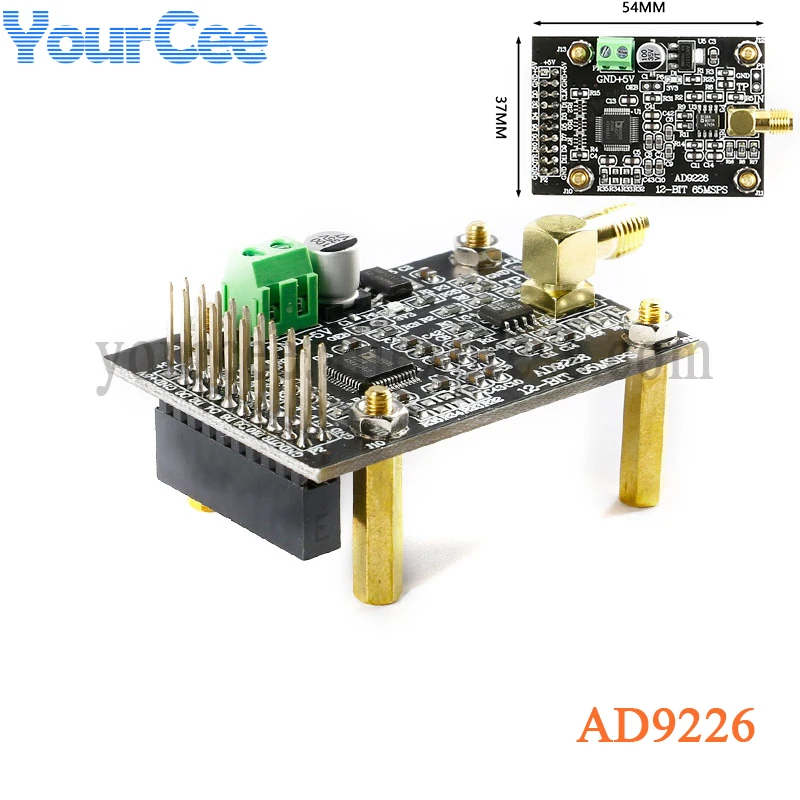

Основные особенности модуля заключаются в следующем:
Схема блока модуля: двойная и независимая
Диапазон входного напряжения модуля-5 В ~ + 5 В, то есть сигнал с пиковым-пиковым значением 10Vpp может быть вход. Модуль использует затухание и офсетные схемы для кондиционирования входного сигнала и преобразования его в 1 В ~ 3 в (то есть пиковое-пиковое значение 2Vpp) сигнал в AD9226. То есть, когда вход-5 В, напряжение на входе ADC составляет 3 в; Когда 0 В вход, напряжение на входе ADC составляет 2 В; когда + 5 В вход, напряжение на входе ADC составляет 1 в. Схема блока высокоскоростного AD модуля показана ниже.
