ALINX AX301C: ALTERA Cyclone IV EP4CE6 (макетная плата FPGA + загрузчик USB)

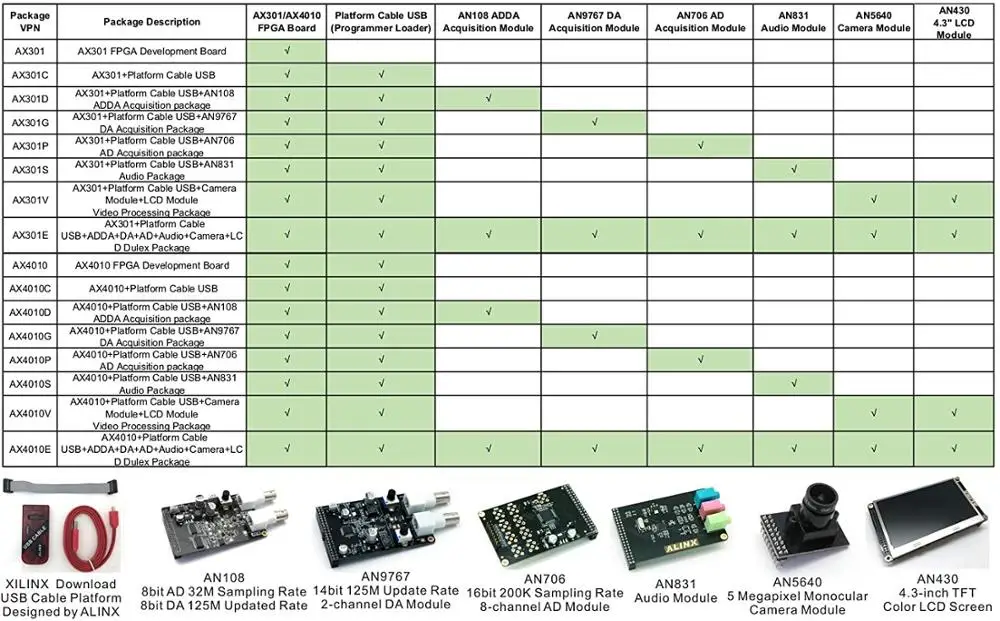

Платформа Intel Altera Cyclone IV для начинающих, доступная для студентов. Предоставьте схемы, руководство пользователя в PDF, демонстрационные версии жесткой динамики с рекомендациями, техническую поддержку во время их использования. FPGA: Intel Altera Cyclone IV fpga, 256/512 Мбит SDRAM 16-битная шина, 16 МБ SPI Flash, 4 кбит EEPROM 24LC04, разъем интерфейса слота для SD-карты 18-контактный модуль камеры CMOS, видеодисплей VGA, USB-to-UART, цифровая трубка, зуммер, часы в реальном времени, 4 клавиши и 4 пользовательских светодиода. Питание от интерфейса Mini USB Два 40-контактных разъема, возможности расширения с модулем ALINX, такие как модули сбора данных AD/DA, модули камеры и ЖК-дисплея Разработан и изготовлен компанией ALINX, являющейся членом Альянса XILINX в Китае. Предоставление индивидуальных услуг для предприятия
Описание товара

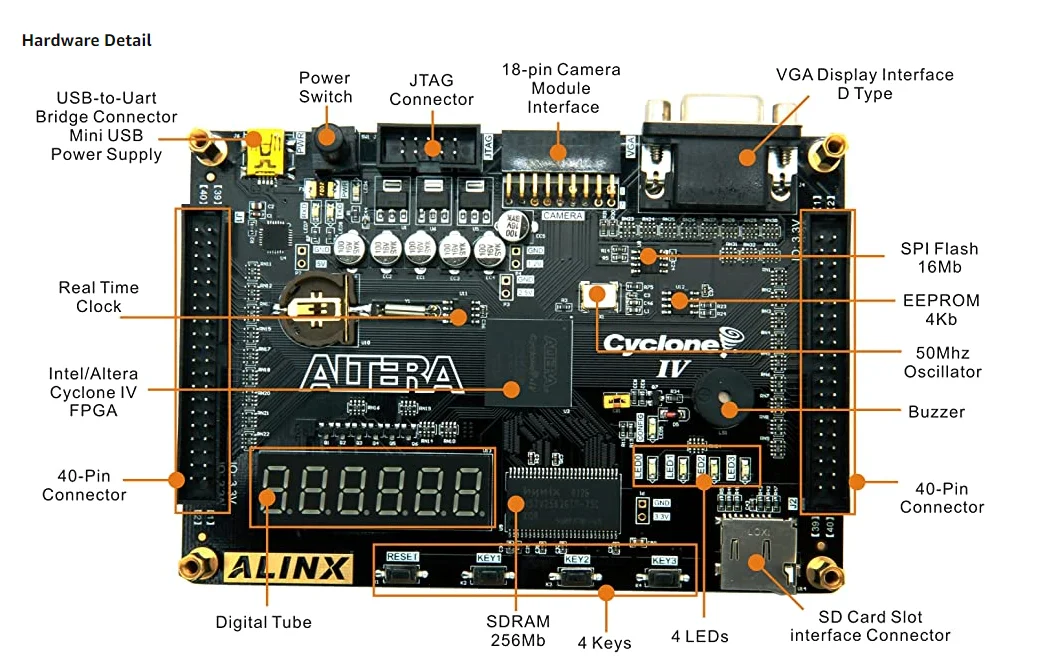

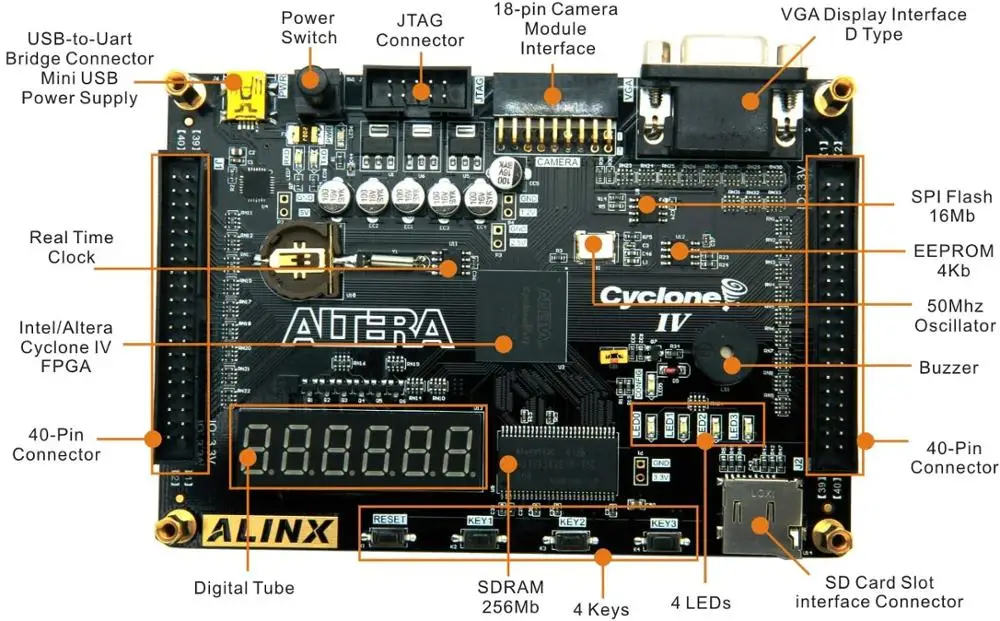

Это макетная плата начального уровня FPGA, в основном для начинающих, Intel ALTERA Cyclone IV FPGA. Расширьте два 40-контактных стандартных разъема, напрямую подключайте к модулям ALINX, таким как модуль ADDA, 2,5-дюймовый ЖК-экран, аудиомодуль, модуль камеры и т. д., предоставляя инженерам больше возможностей выбора. Откройте учебную версию файла схемы/печатной платы/файла схемы и библиотеки печатной платы (в алтиевом формате). FPGA: Intel Altera Cyclone IV EP4CE6F17C8 Синхронизация: фиксированный генератор с дифференциальным выходом 50 МГц, используемый в качестве «системных» часов для ПЛИС Память: 2 56 Мбит SDRAM (16 Мбит * 16 бит), шина 16 бит; SPI Flash: 16 Мбит; IIC EEPROM 24LC04: 4 кбит (2*256*8 бит); Слот для SD-карты Коммуникация и сети Мостовой разъем USB-to-UART Интерфейс видеодисплея VGA 18-контактный Модуль камеры CMOS Конфигурация: встроенный разъем JTAG предназначен для использования с кабелями загрузки Intel Altera марки ALINX, такими как USB-кабель платформы Разъемы расширения: стандартные 40-контактные расширительные разъемы с 2 портами и шагом 0,1 дюйма Дисплей: 4 клавиши, 4 пользовательских светодиода, цифровая трубка Часы в реальном времени Зуммер Питание: Интерфейс Mini USB.
