PAN159CY руководство по продукту
Высокоскоростной беспроводной трансивер MCU 2,4 ГГц
Обзор PAN159CY объединяет 32-битный микроконтроллер и чип SOC схемы беспроводного трансивера 2,4G. Схема беспроводного приемопередатчика работает в универсальном диапазоне частот ISM 2,400-2,483 ГГц. Он объединяет радиочастотный приемопередатчик, генератор частот, кварцевый генератор, модем и другие функциональные модули, а также поддерживает сетевой и коммуникационный режим «один к многим» с ACK. Можно установить выходную мощность передачи, рабочий канал и скорость передачи данных. Он использует режим связи GFSK, поддерживает автоматический отклик и автоматическую ретрансляцию, поддерживает функцию обнаружения RSSI, а также имеет собственный код скремблирования и функцию проверки CRC. Кроме того, PAN159CY имеет встроенную флэш-память 32 КБ, которая может обеспечить 23 порта ввода-вывода и может выводить до 6 ШИМ или 3 пар дополнительных ШИМ и 8 ADCs.
_______________________________________________________________________
Основные характеристики 1. Высокопроизводительный ЦП
32-битный MCU, который может работать до 50 МГц;
Флэш-память 32 КБ используется для хранения программного кода (APROM), SRAM 4 КБ используется для внутреннего высокоскоростного кэша данных (SRAM);
2. Беспроводные характеристики
Может автоматически обрабатывать пакеты данных;
Скорость передачи данных программируется 250 кбит/с/1 Мбит/с;
Программируемая Выходная мощность, широкий диапазон регулировки: -35 дБм ~ + 10 дБм;
Чувствительность в режиме 250 кбит/с/1 Мбит/с составляет-91 дБм/ -87 дБм;
3. Другие функции
Режим часов: Встроенный генератор;
Обеспечьте два 32-битных таймера;
3 встроенных ШИМ-генератора, обеспечивающих 6 ШИМ-выходов или 3 пары дополнительных ШИМ-выходов;
LVR (сброс низкого энергопотребления): сброс напряжения 2,0 в;
Двухканальный аналоговый компаратор с 16 уровнями внутреннего опорного напряжения;
Обнаружение пониженного напряжения: 4 программируемых уровня: 4,4 В/3,7 в/2,7 в/2,2 в, можно выбрать прерывание и сброс пониженного напряжения;
АЦП: 10-битный ацп SAR;
Скорость SPI: 0 ~ 1 Мбит/с (спящий режим и режим ожидания-Ⅰ), 0 ~ 4 Мбит/с (режим ожидания-Ⅲ и режим ожидания-режим приема и режим передачи);
Рабочее напряжение: 2,2 В ~ 3,3 В;
Рабочая температура: от-40 °C до 85 °C;
_______________________________________________________________________
Информация о посылка PAN159CY: QFN40 (5*5);
Бессвинцовый пакет (RoHS и зеленый)
_______________________________________________________________________
Решение для применения четырехосевой ротор летающая тарелка
_______________________________________________________________________
Блок-схема структуры системы
_______________________________________________________________________

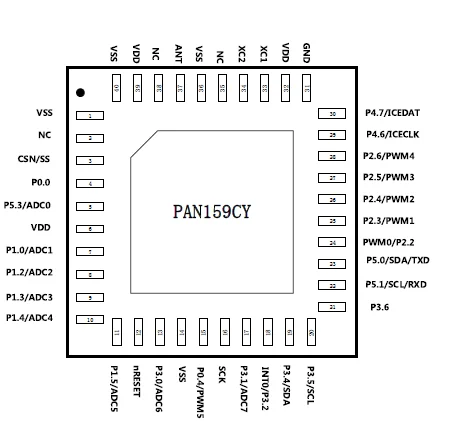

Определение контакта
_______________________________________________________________________
Меры предосторожности (1) это устройство CMOS, поэтому обратите внимание на антистатическое устройство во время хранения, транспортировки и использования.
(2) устройство должно быть хорошо заземлено при его использовании.
(3) Температура оплавления пайки не должна превышать 260 ℃
_______________________________________________________________________
Условия хранения (1) продукт хранится в герметичной посылка вке: при температуре менее 30 ℃ и влажности менее 90%, это может быть до 12 месяцев.
(2) После вскрытия упаковочного пакета, когда компоненты используются в процессе пайки оплавления или в других высокотемпературных процессах, они должны соблюдать:
A) завершено в течение 72 часов, а Заводская среда менее 30 ℃≤ 60% относительной влажности;
Б) хранить в условиях 10% относительной влажности;
C) перед использованием Запекайте при 125 °C в течение 24 часов, чтобы удалить внутренний водяной пар.
'
