Модуль LoRaWAN WM1302, концентратор шляпы Raspberry Pi Semtech SX1302, поддерживает mini-PCIe Raspberry Pi 4 B

Стандартный Pi Hat форм-фактор с 40 штыревыми соединителями

Raspberry Pi версии до 4B совместимы

Встроенный модуль GPS

Встроенный чип проверки подлинности LoRaWAN

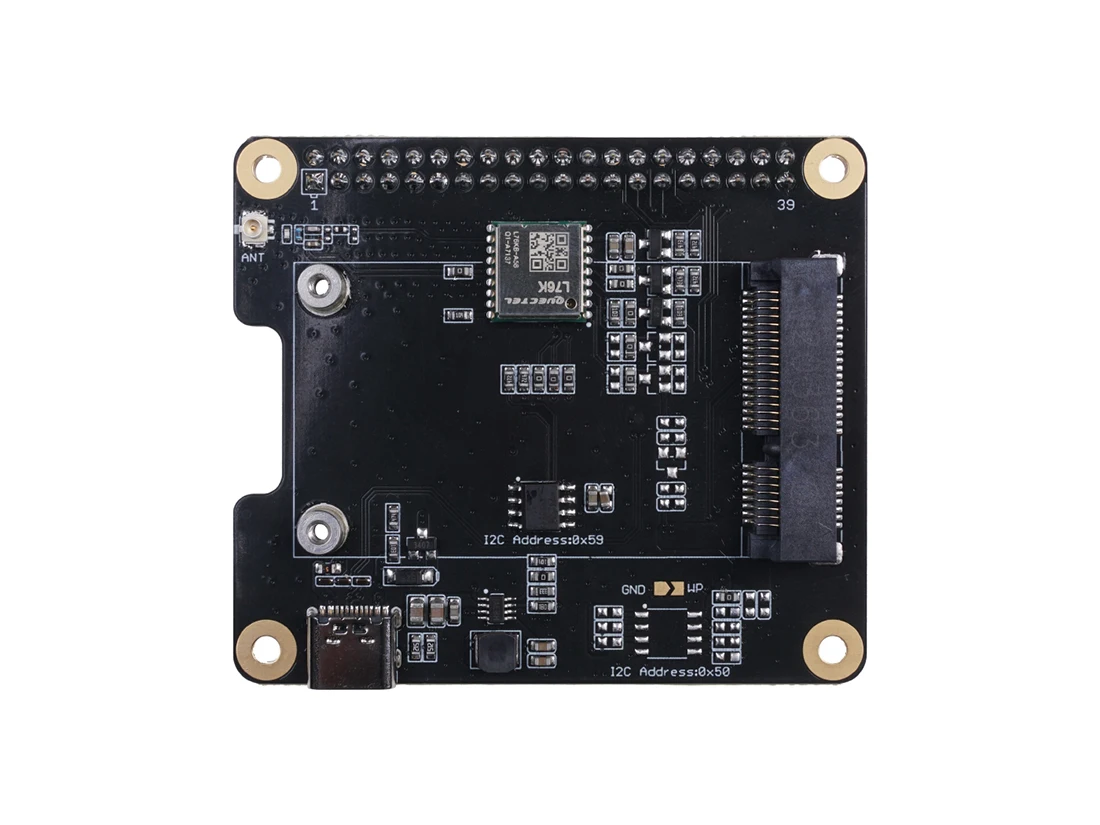

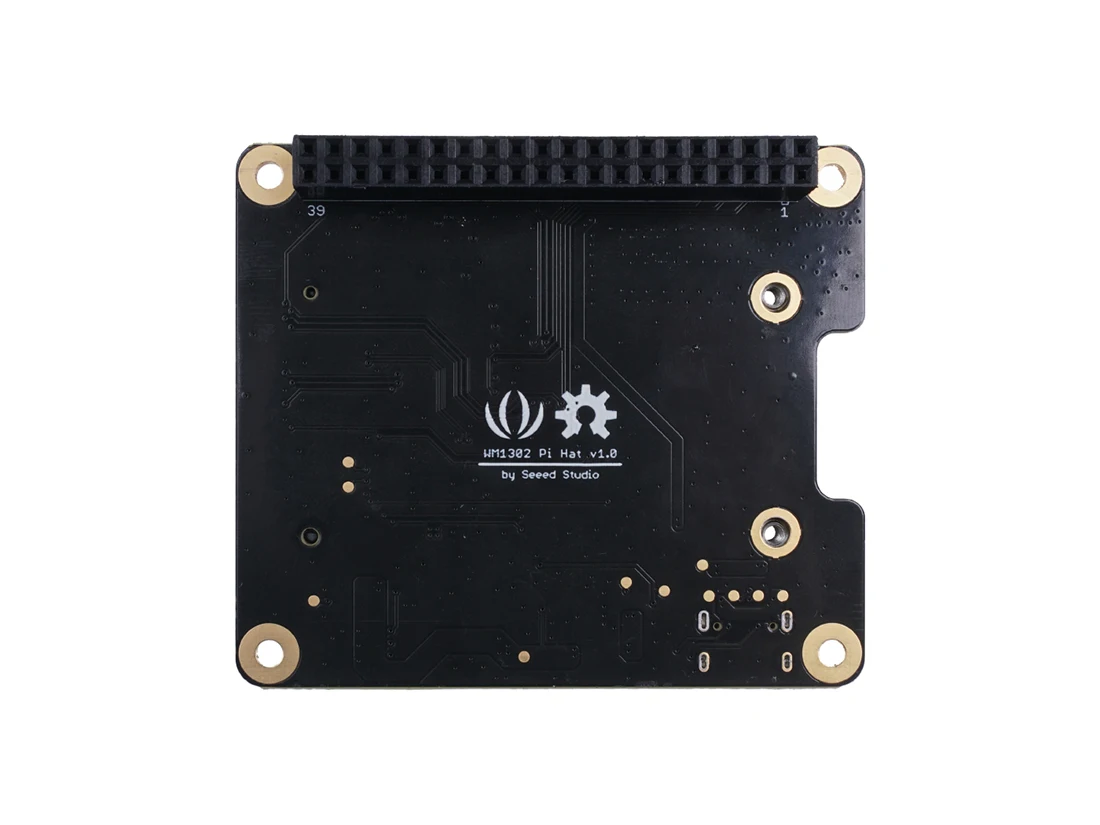

WM1302 Pi HAT-это дополнительная плата расширения, разработанная специально для подключения модуля шлюза WM1302 LoRaWAN на основе версий SX1302 к Raspberry Pi до Raspberry Pi 4B. Он также интегрирует чип проверки подлинности LoRaWAN и gps-модуль.

Модуль WM1302 Это новое поколение шлюзового модуля LoRaWAN с форм-фактором mini-PCIe. На основе Semtech®SX1302 baseband LoRaWAN®Чип, WM1302 разблокирует большую потенциальную емкость дальней беспроводной передачи для продуктов шлюза. Он отличается более высокой чувствительностью, меньшим энергопотреблением и более низкой рабочей температурой, чем предыдущий SX1301 и SX1308 LoRa®Чип.

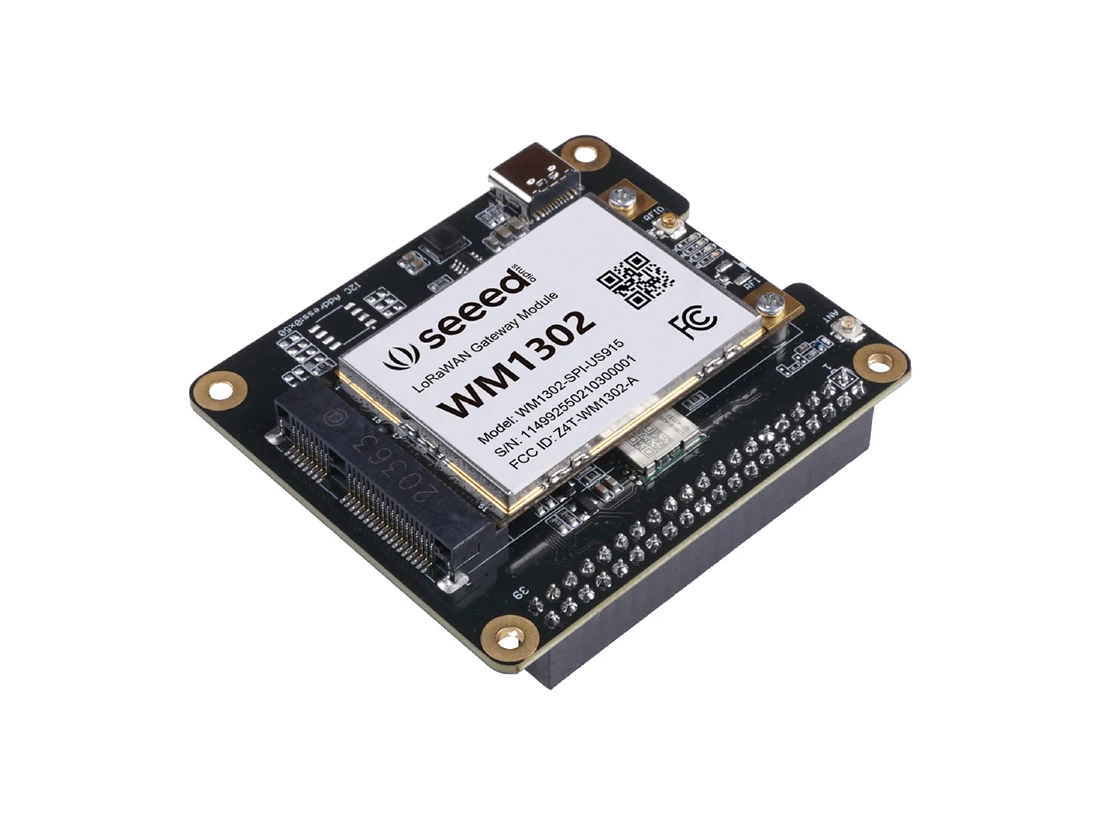

WM1302 шляпы Pi поддерживает WM1302 модуля mini-PCIe форм-фактор и может автоматически настроить стандартный 52-булавки Золотой не покладая рук Raspberry Pi разъем GPIO с 40-контактный совместимые заголовок. Это упрощает процесс разработки для пользователей для интеграции с Raspberry Pi. Шляпа WM1302 Pi работает как Расширительная плата и помогает добавить функциональность SX1302 на Raspberry Pi, чтобы поддерживать протоколы LoRaWAN и LoRa для беспроводной передачи на большие расстояния. Интегрированный модуль GPS также повышает точность синхронизации и расположение модуля WM1302.

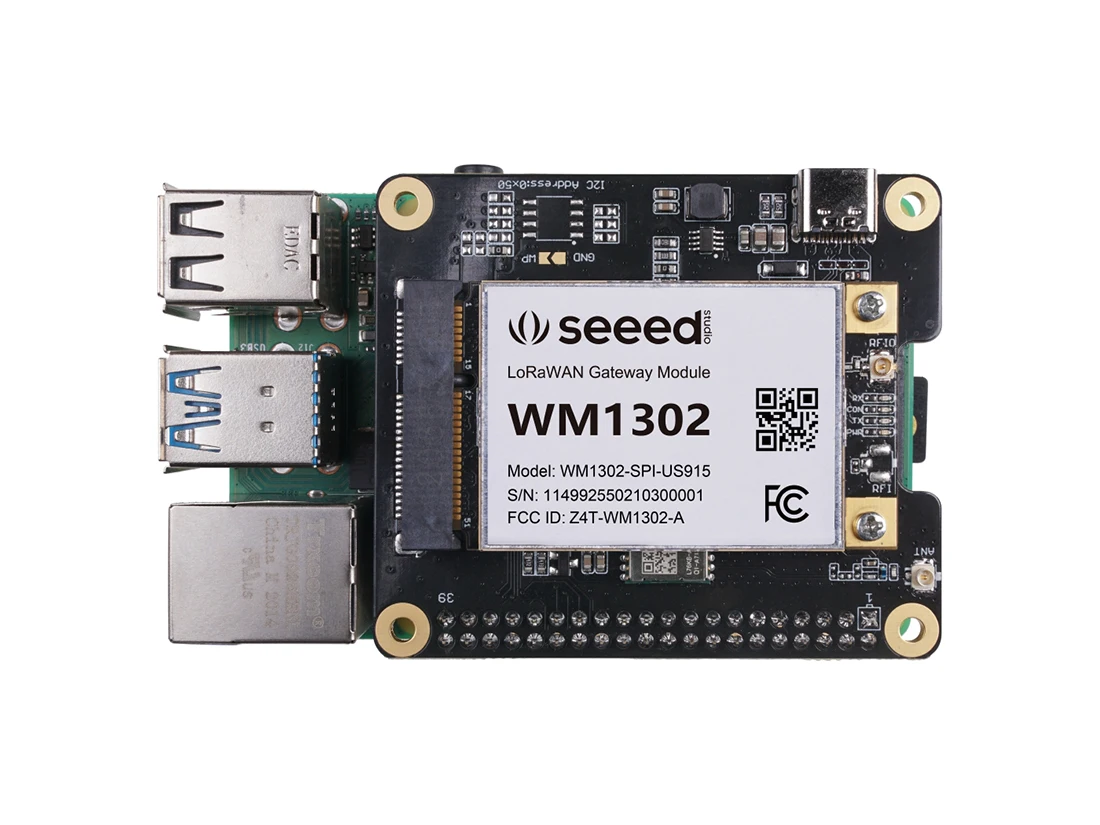

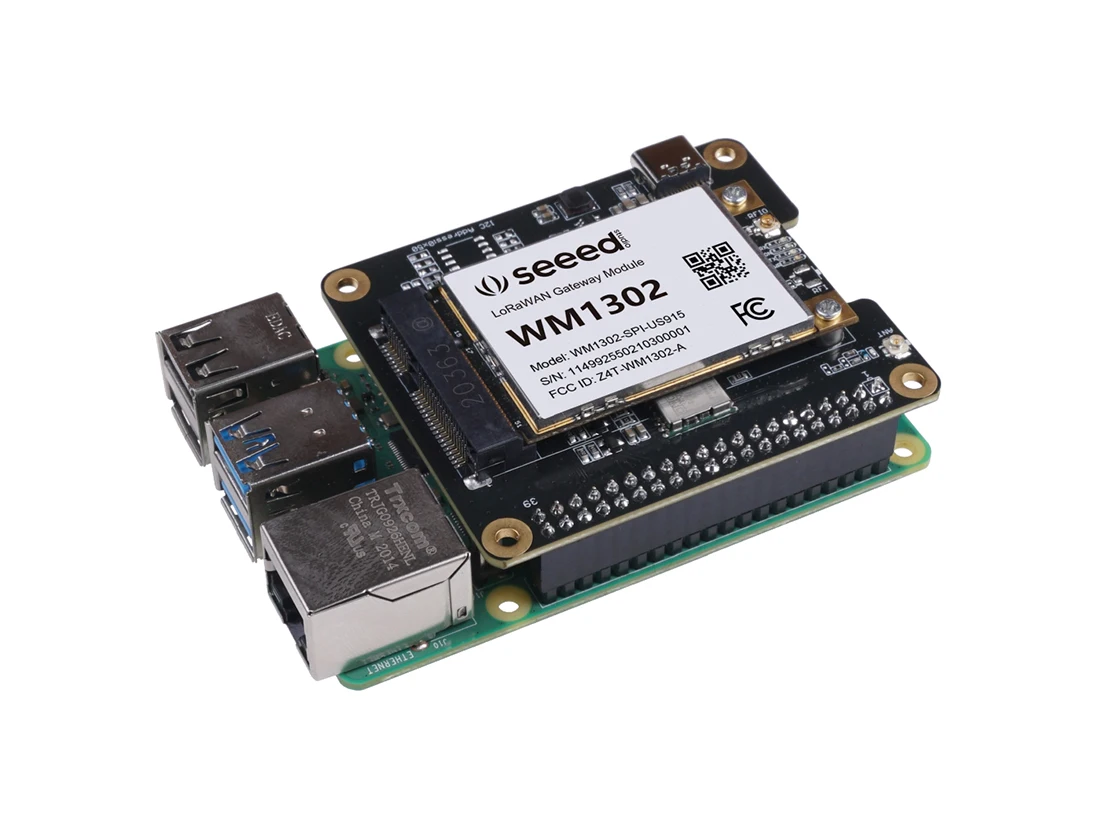

WM1302 Pi HAT вместе с модулем шлюза WM1302 и Raspberry Pi может помочь построить ваши Завершенные и уплотненные шлюзы беспроводной связи LoRaWAN, поддерживающие умное сельское хозяйство, умные города и другие варианты IoT.

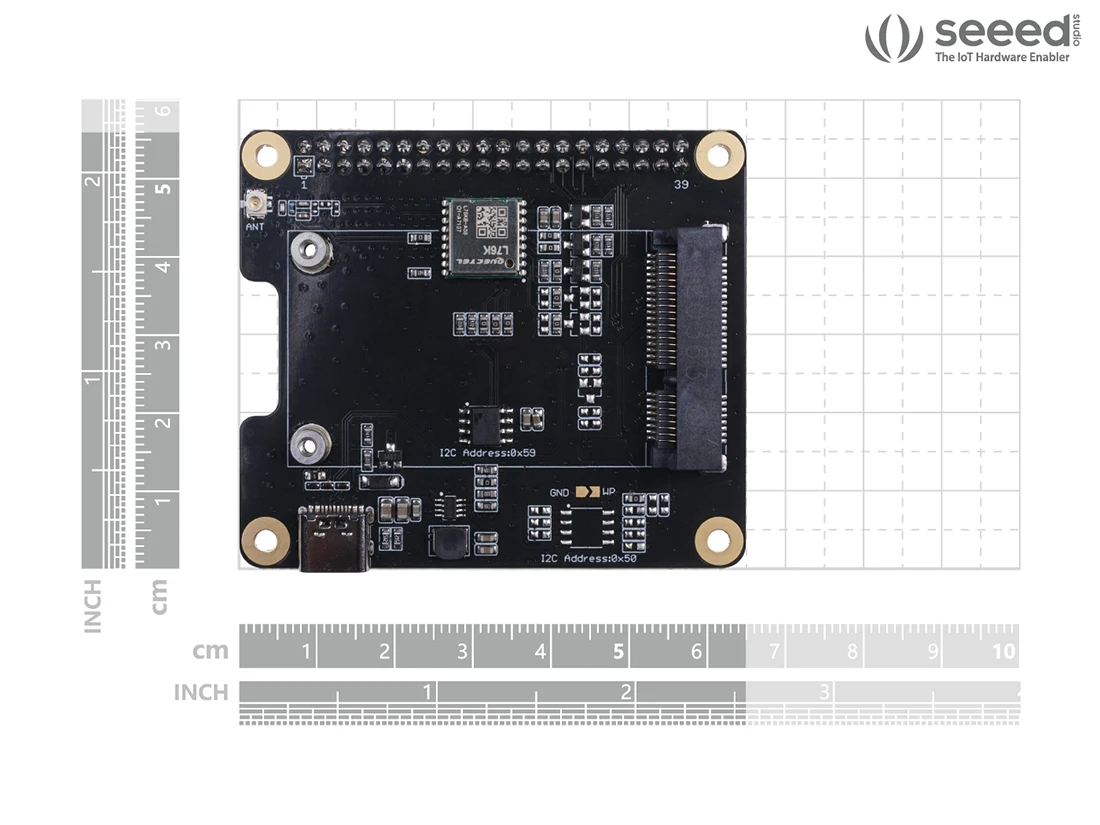

Размеры

56*65 мм

Вес

0,501

Рабочее напряжение

5 В

Интерфейс питания

40 контактный разъем или USB

Raspberry Pi 40-Pin Headers

Поддержка Raspberry Pi 4 BПоддержка Raspberry Pi 3 A +/B +Поддержка Raspberry Pi 2 BПоддержка Raspberry Pi A +/B +Поддержка Raspberry Pi Zero/Zero W

Разъем PCIe

52 Pin Mini-PCIe Header

GNSS

Suport GPS L1, GLONASS L1, BeiDou B1

Батарея

Исключить

Список деталей:

Шапка WM1302 Pi * 1

Антенна GPS * 1

Винт M2.5 * 6 мм * 8

M2.5 * 11,0 мм шпилька * 4

M2.0 * h6.0мм винт * 2

LoRaWAN Шлюз Устройство/hotspot miner разработка

Разработка приложений для беспроводной связи на большие расстояния

Любое обучение и эксперименты на основе Raspberry Pi

LoRa и LoRaWAN приложение для обучения и исследований
