14 - 65 дюймовая светодиодная подсветка ЖК-телевизора универсальная плата драйвера постоянного тока преобразователи полный Мостовой усилитель адаптер

14 - 65 дюймов светодиодный ЖК-дисплей с подсветкой ТВ Универсальный повышающий постоянный ток драйвер платы преобразователи полный мост Booster адаптер

Описание:

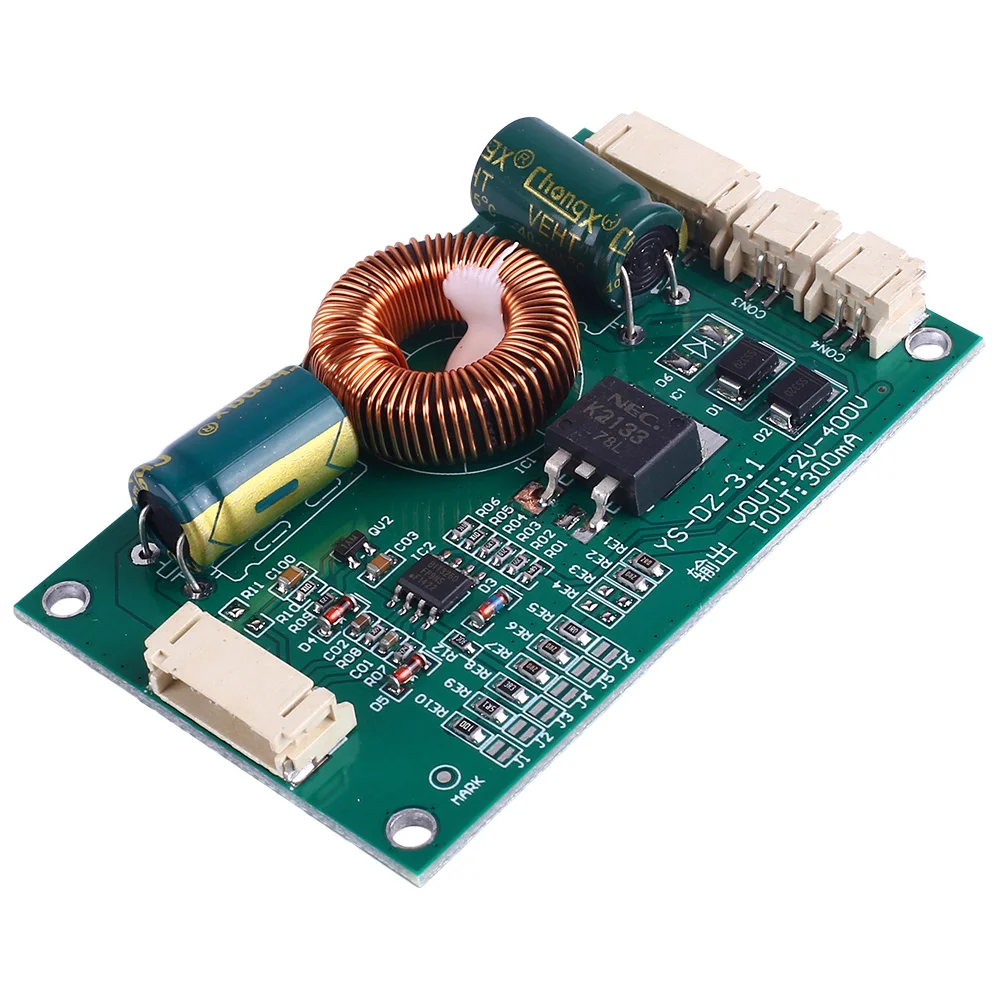

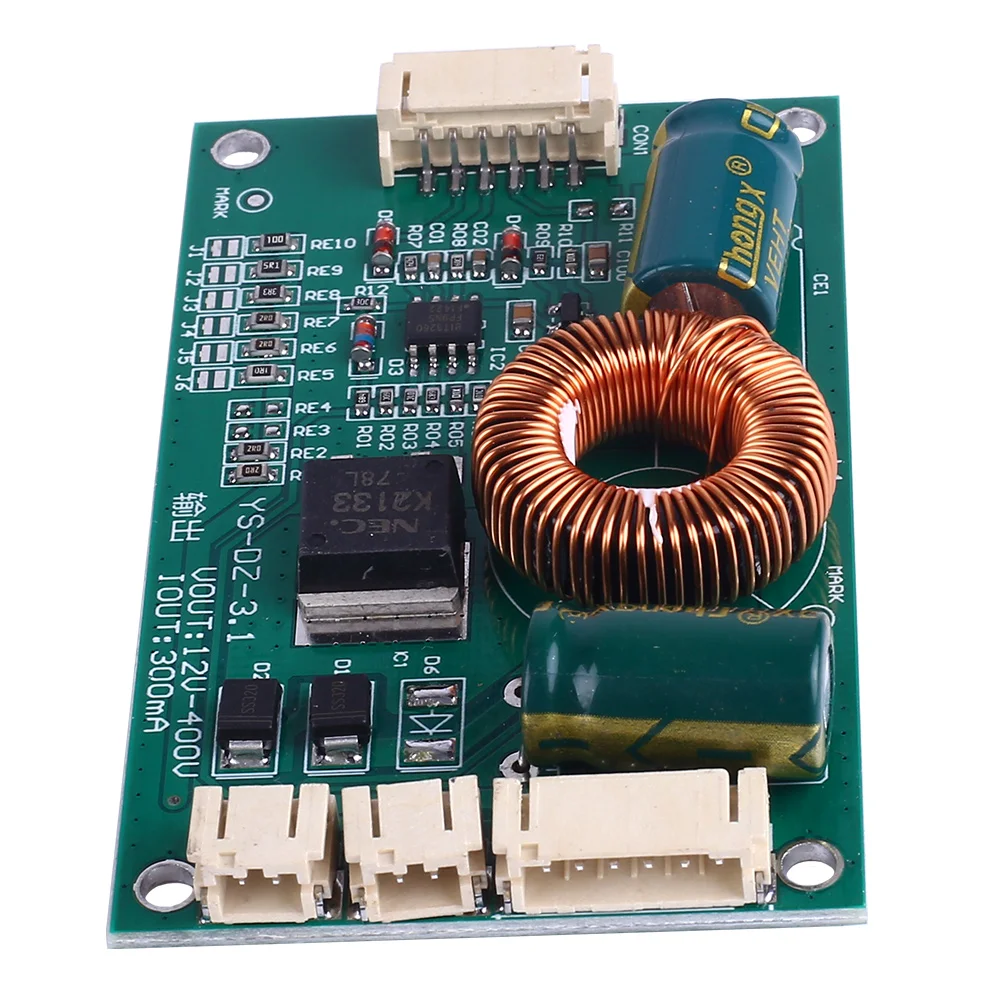

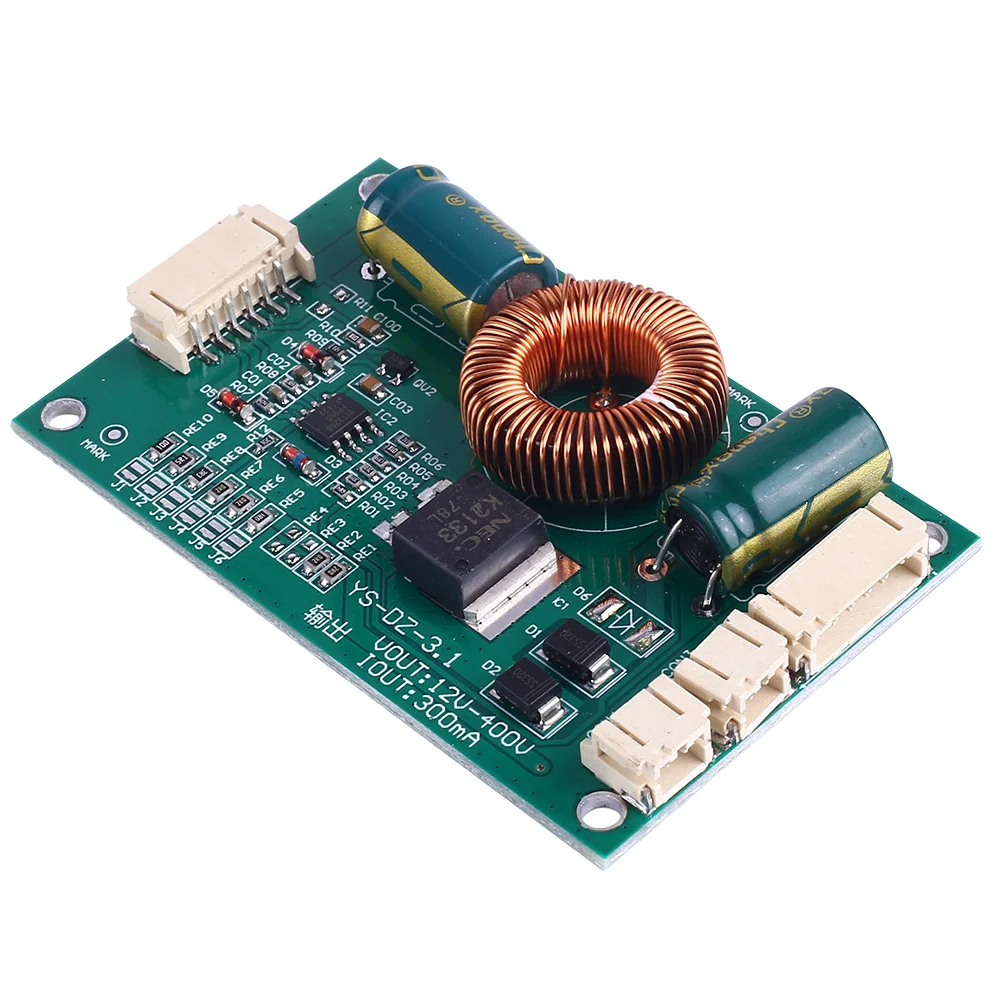

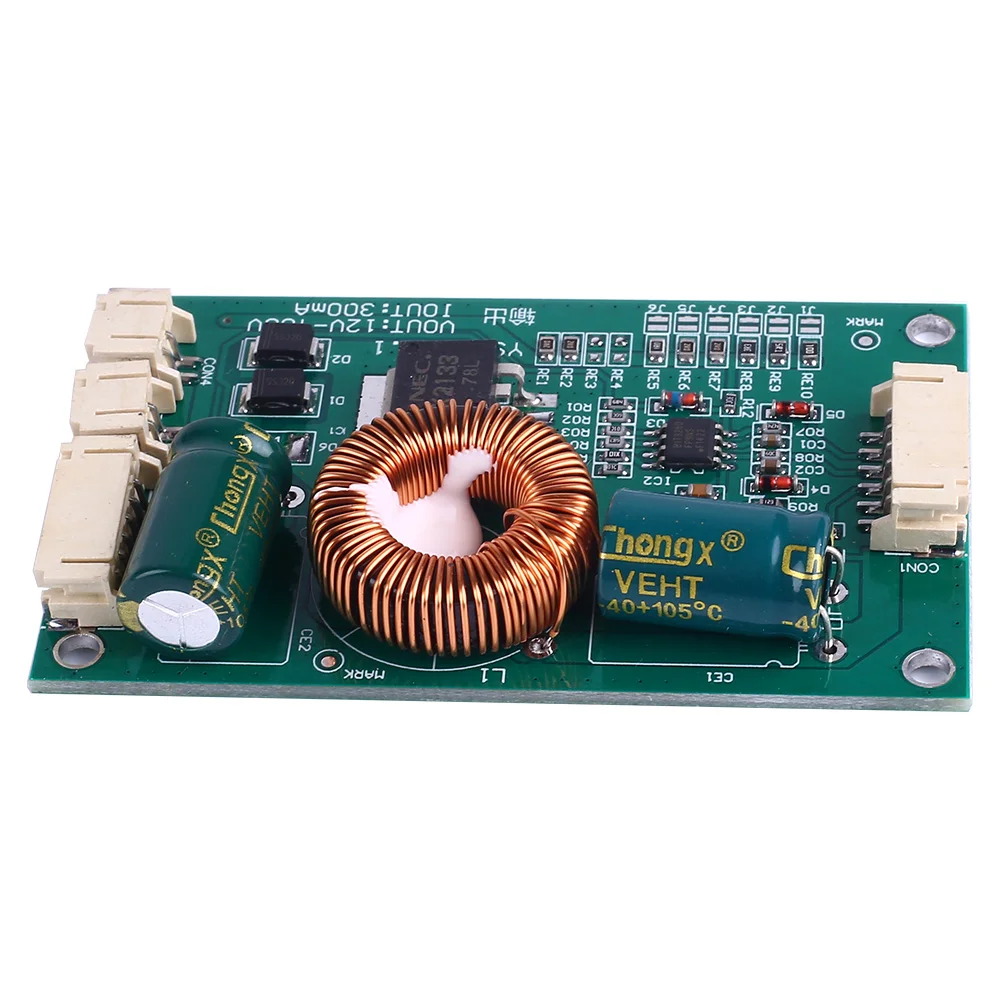

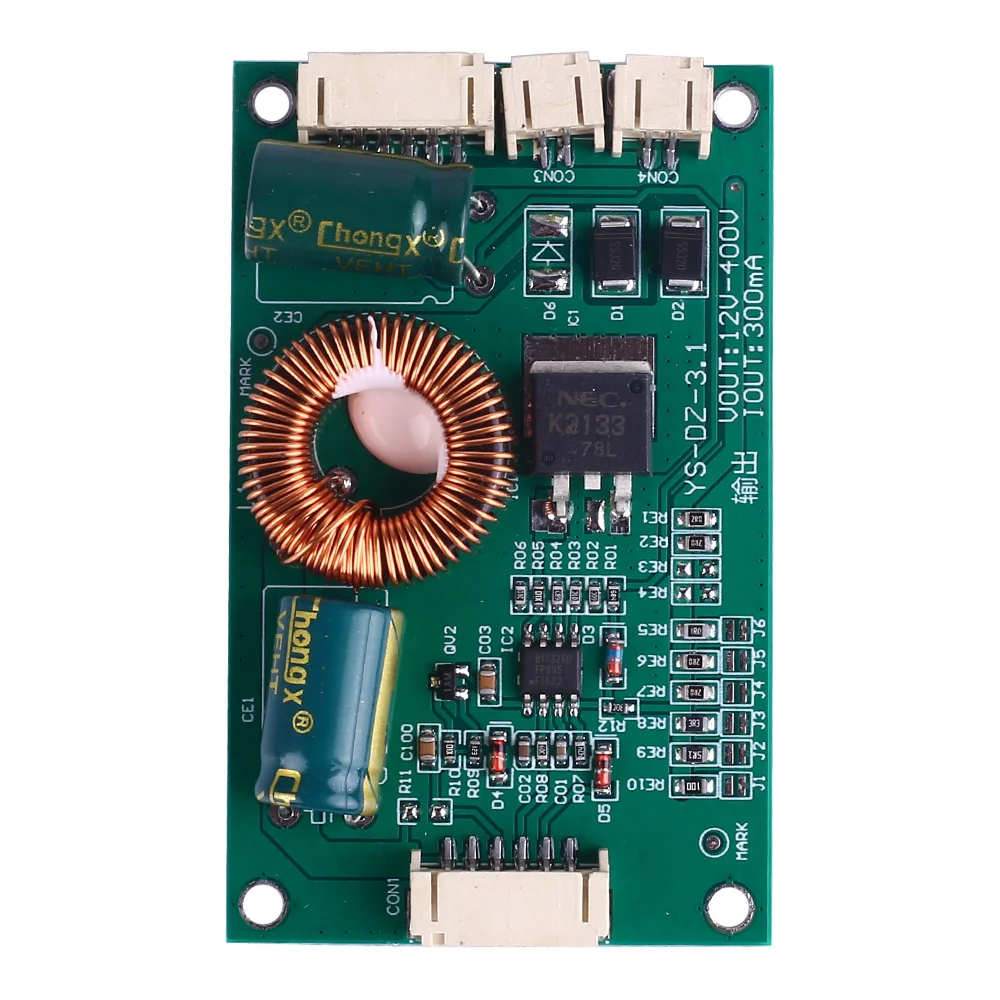

-Это плата драйвера ЖК-телевизора.

-Эта бустерная плата разработана с широким методом ввода и вывода напряжения.

-Выходное напряжение может быть автоматически регулировать в соответствии с напряжением требуемая вашей светильник бар.

-Входное напряжение основано на двух соединениях.

-Это линия.

Характеристика:

1). Небольшой размер, высокая мощность и экономичность.

2). С входными и выходными соединительными линиями.

3). Входное и выходное напряжение может быть отрегулировано самостоятельно.

4). Она подходит для 14-65 дюймов светодиодный дисплей.

Параметр:

1) Название продукта: плата драйвера ЖК-телевизора

2). Входное напряжение: 12-200 В постоянного тока

3). Выходное напряжение: 24-400 В постоянного тока

4). Применимый Размер экрана: 14 дюймов-65 дюймов

5). Рабочая температура:-25 ℃ ~ 85 ℃

6) Рабочая влажность: 5% ~ 95% относительной влажности

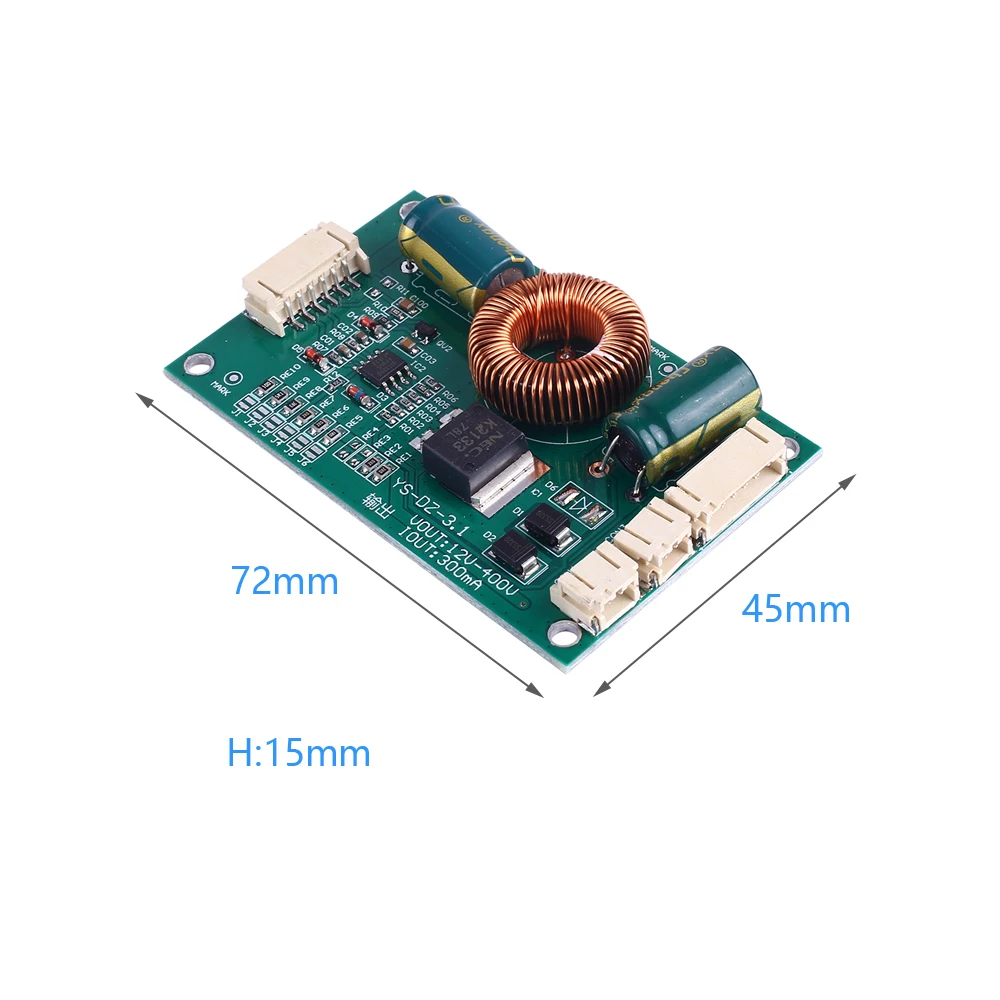

7). Размер: 72*45*15 мм

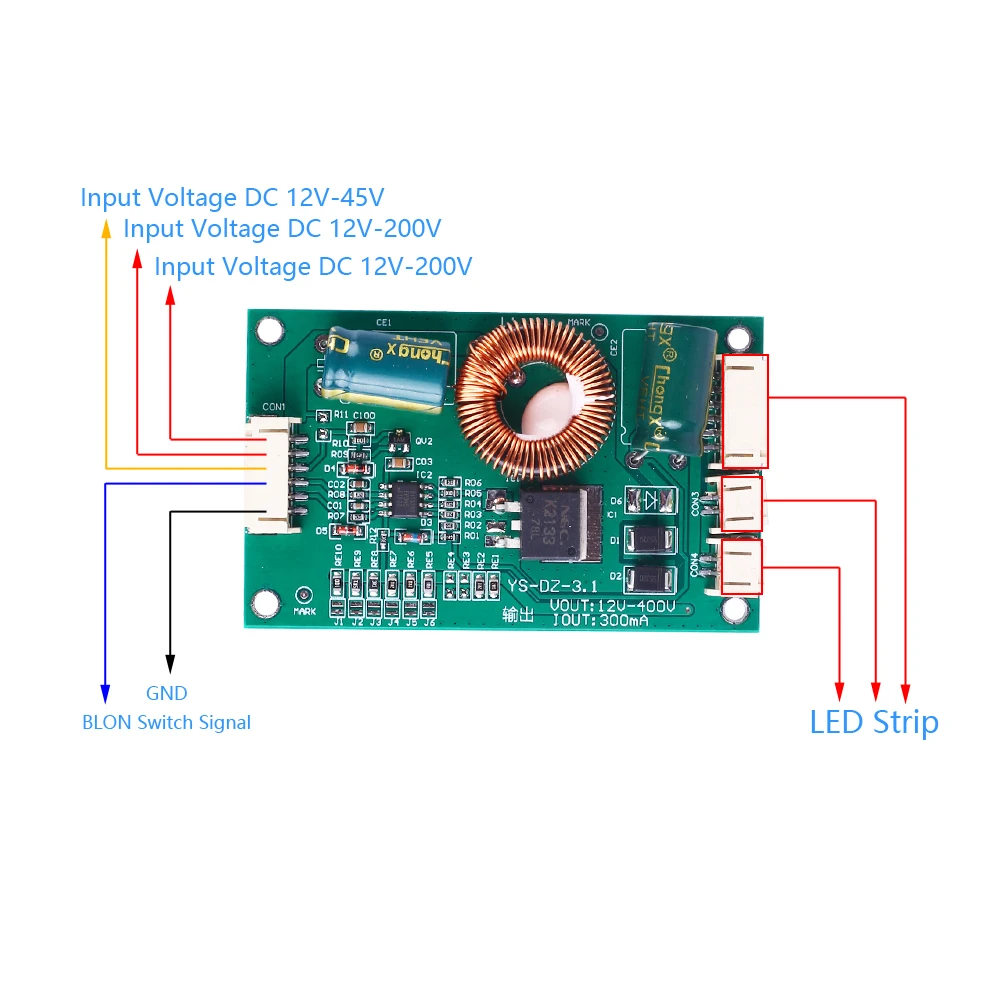

Способ подключения:

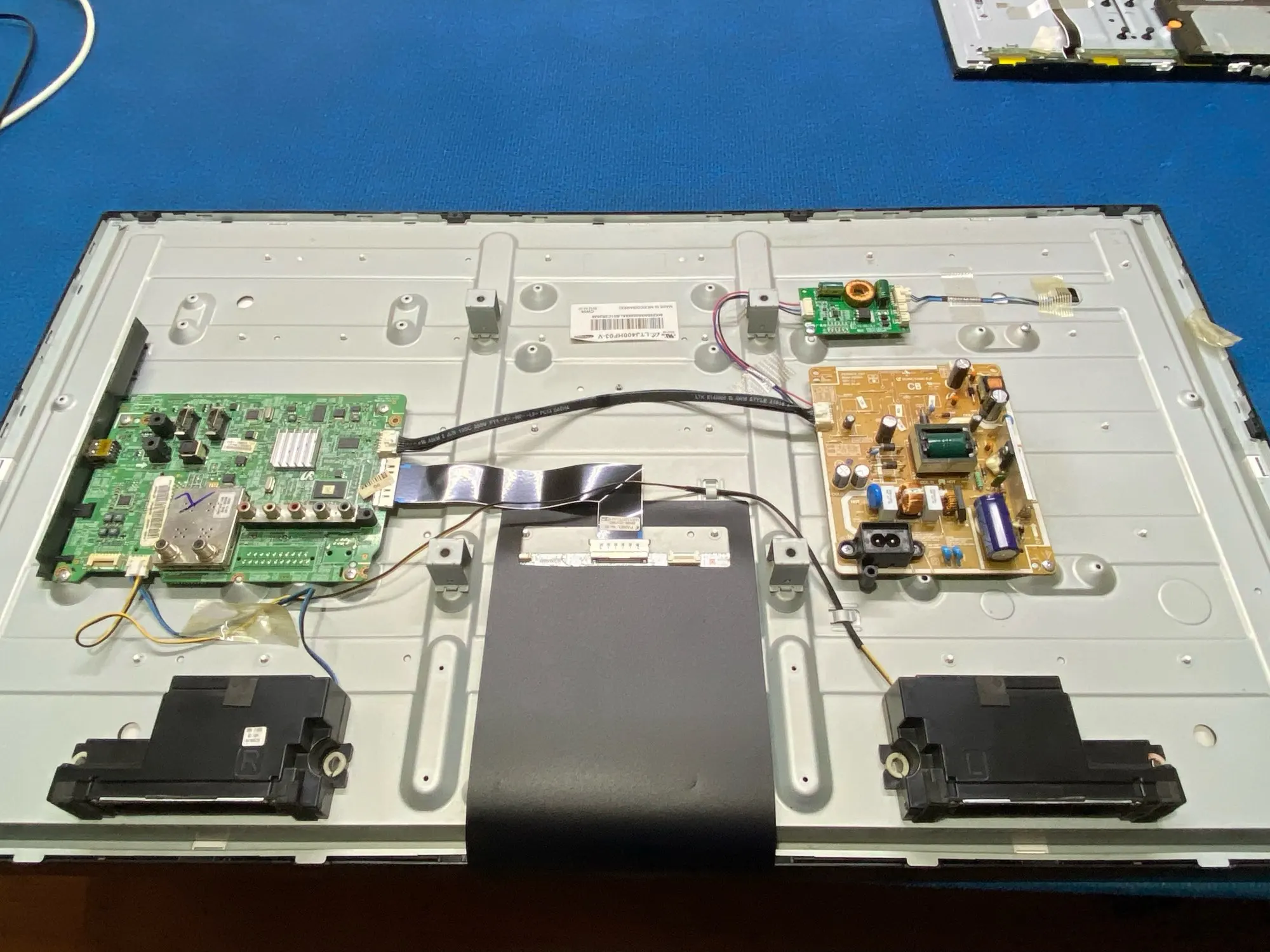

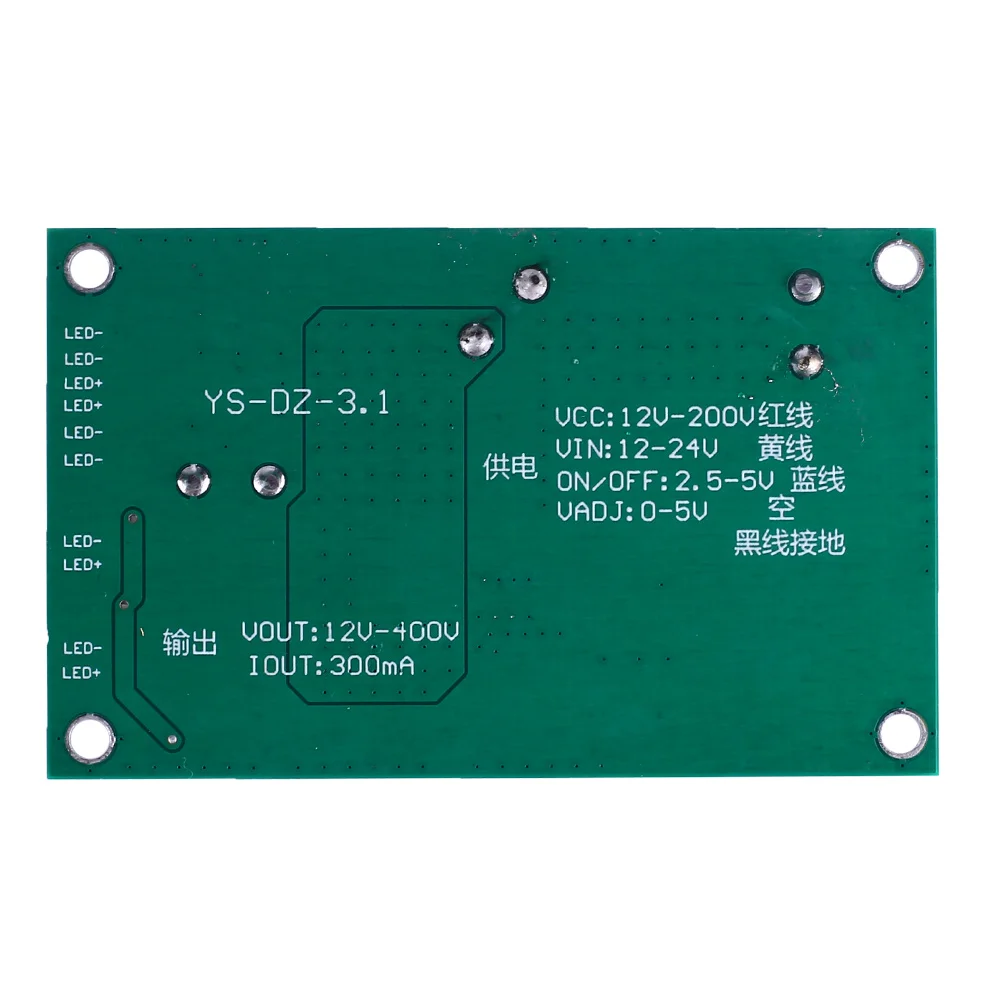

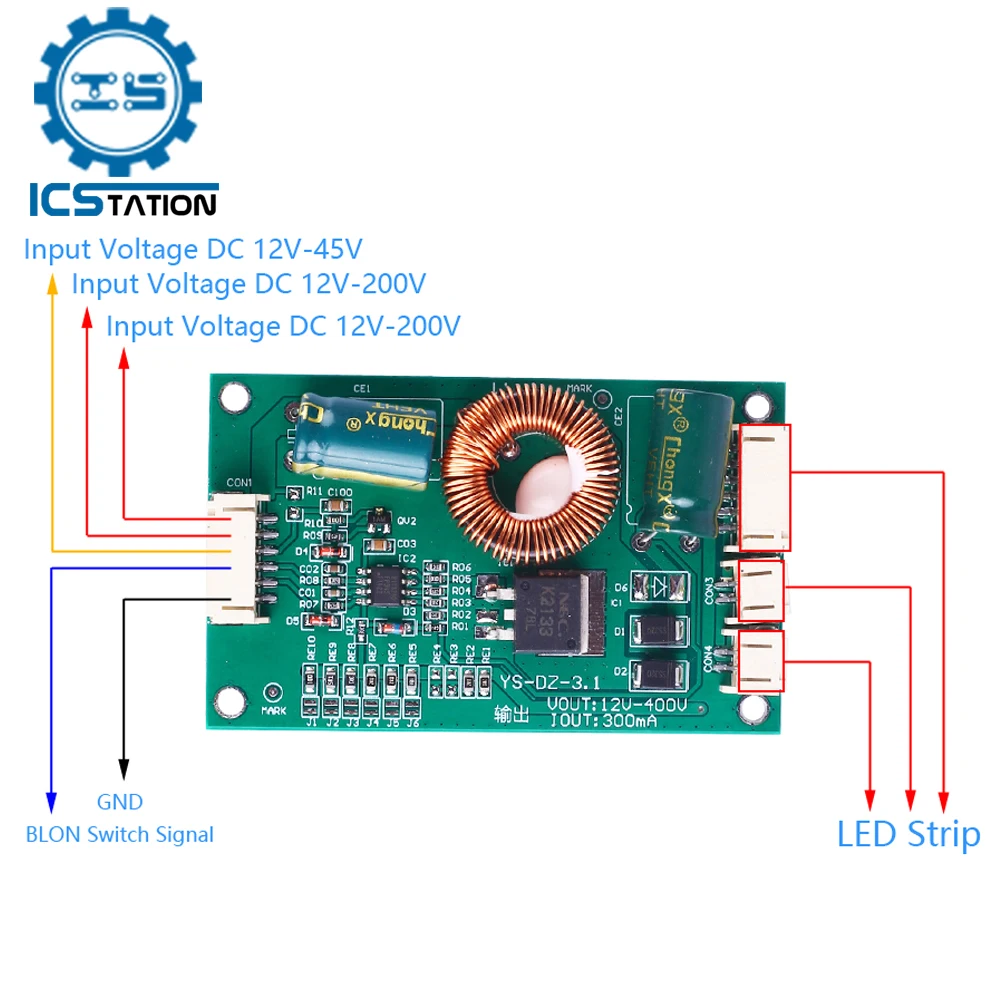

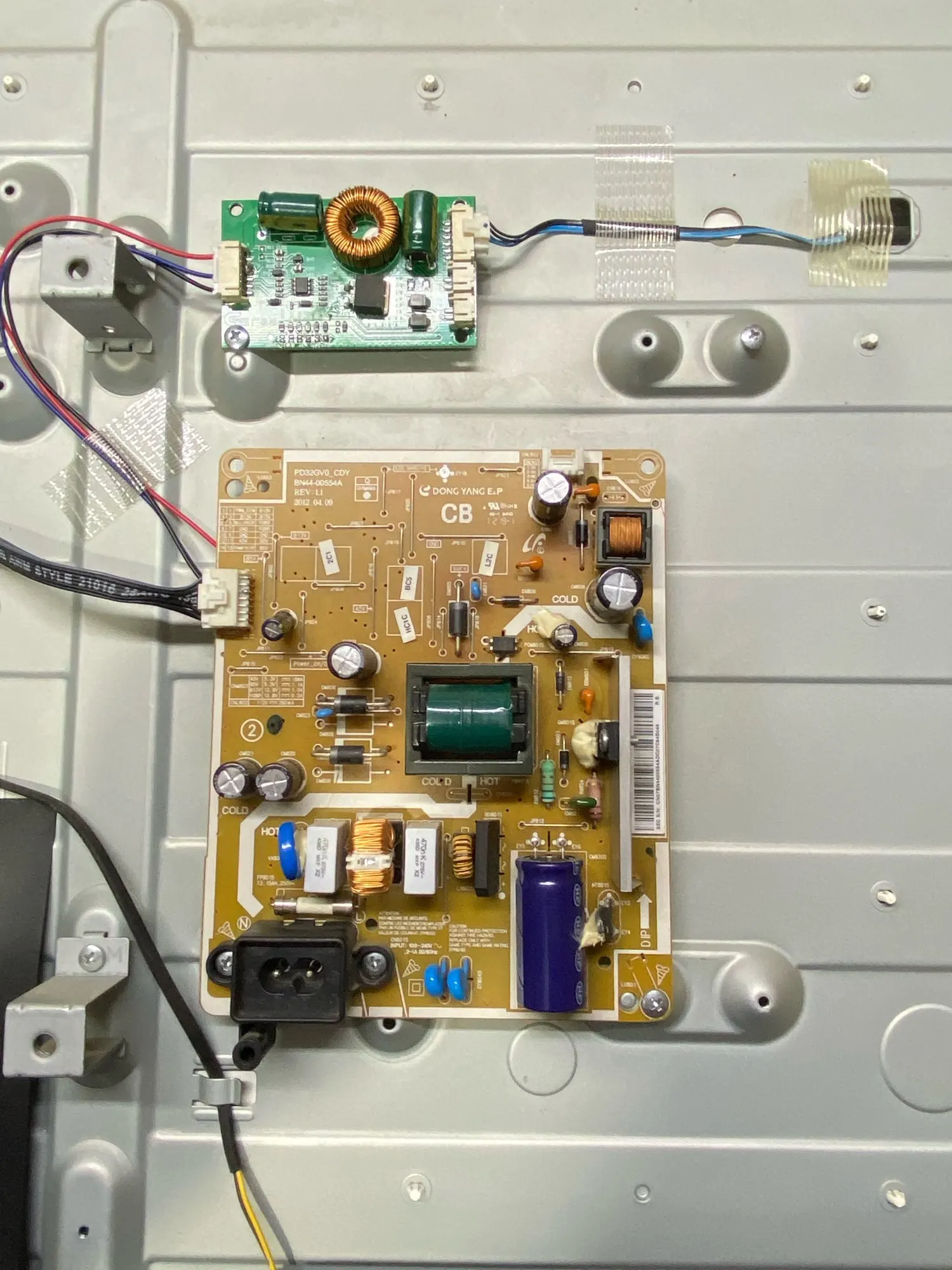

1. Два красных и желтых провода соединены вместе с 12 В, и синий провод подключен к сигналу переключателя (втулка). Если это интегрированная плата, она обычно находится на задней стороне платы. Если вы не можете найти BLON, вы можете подключить его к 5V интерфейса USB. Провод заземлен.

2. Красный провод подключен к выходу основной платы между 12 В и 200 в, желтый провод подключен к 12 В, синий провод подключен к сигналу переключения (ВКЛ), И черный провод заземлен.

3. Выходное напряжение автоматически настраивается в соответствии с требуемым напряжением бар-светильник, то есть, сколько v booster ваш светильник-бар должен увеличиться до того, сколько v для бара-светильник. Красный провод выходного положительного полюса Подключен к отрицательному полюсу с положительным выходом на светильник. Просто подключите светильник к отрицательному полюсу. В том случае, если несколько групп светильник бары может быть вместе, вы можете быть уверены в том, что указанные выше соединения и длины стопы. Включение и запуск.

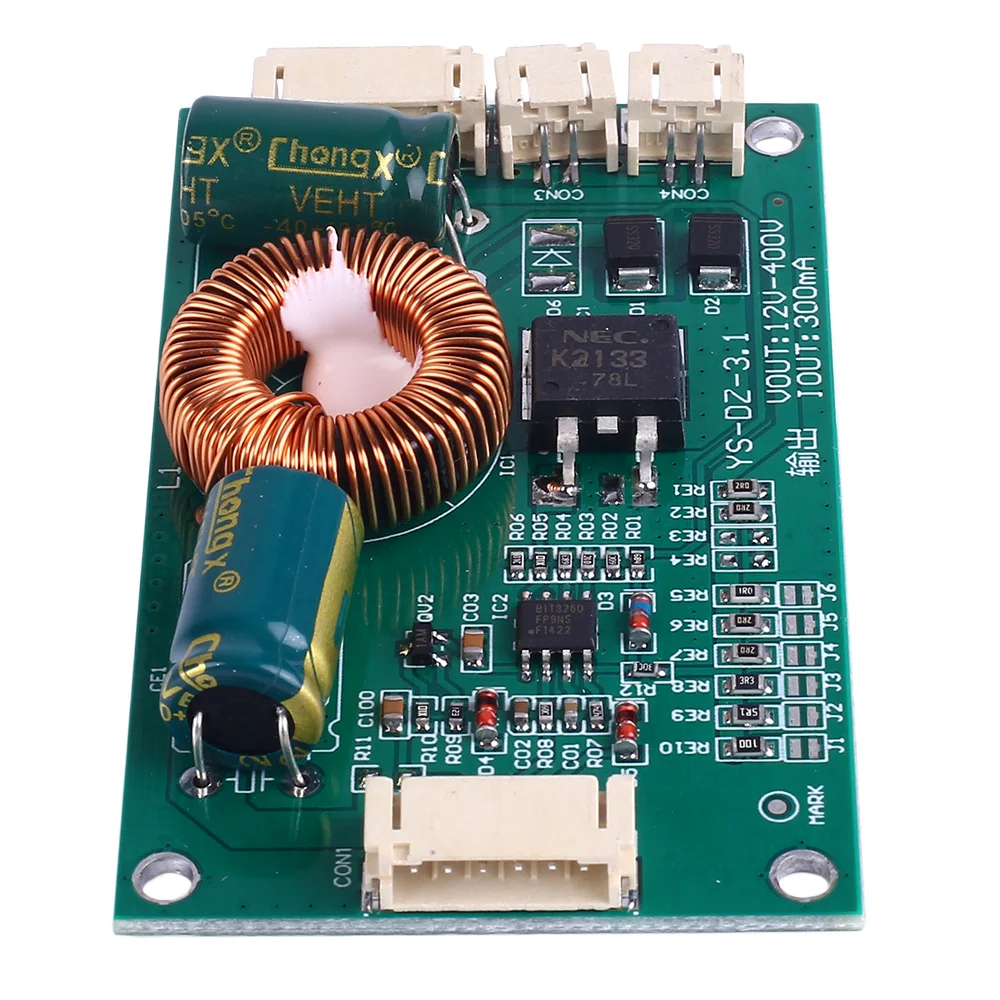

4. Если обнаружится, что изображение темное при включении, вы можете настроить его в соответствии с j1/j2/j3/j4/j5 бустерной платы, И яркость может быть увеличена путем сокращения паяльного соединения j1.Shorting j2 будет увеличиваться снова. И так далее, Просто настройте на соответствующую яркость.

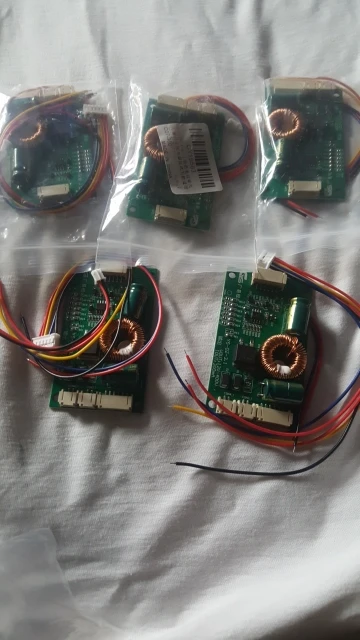

Посылка:

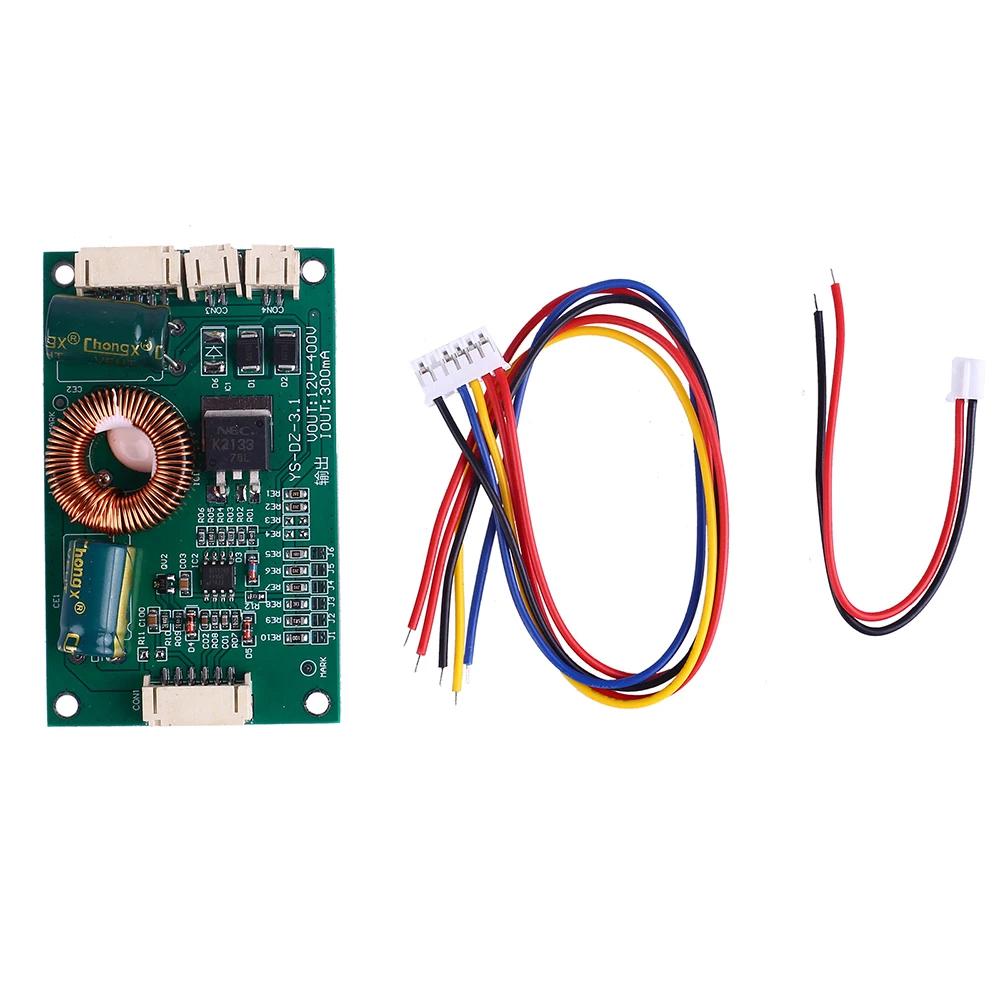

1).1 шт. * плата драйвера ЖК-телевизора

2).1 шт * 20 см 5-контактный разъем провода

3).1 шт * 10 см, 2 шт/комплект-контактный провод
