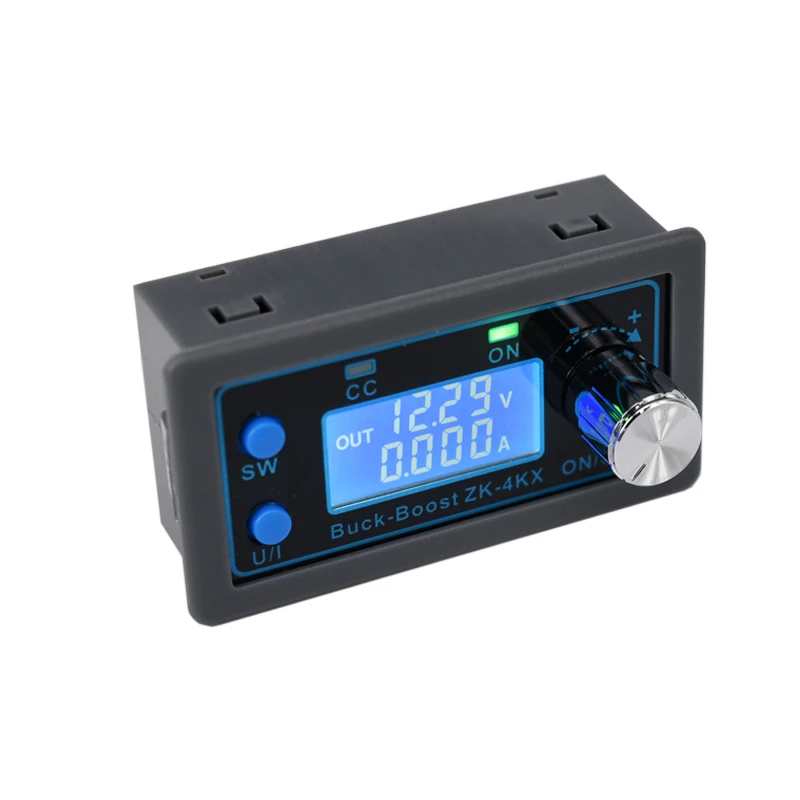

Фотопонижающий преобразователь CC CV 0,5-30 в 4A 5 в 6 в 12 В 24 В

1. Основные характеристики ребенка:

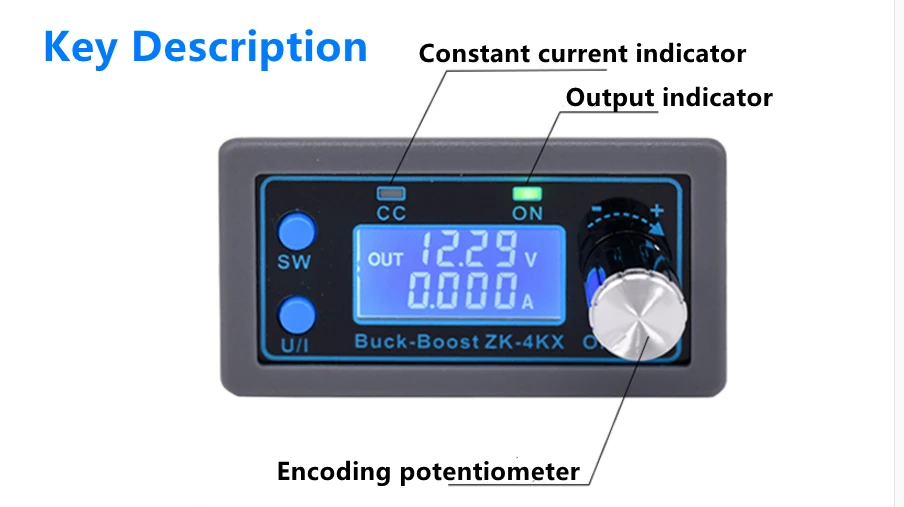

1.1 ЖК-дисплей может отображать Входное/выходное напряжение, выходной ток/Выходная мощность/выходное время;

1,2. Числовым программным управлением регулировки, точной и быстрой, может увеличить или шаг вниз, выходное напряжение 0,5-30V может быть отрегулировано произвольно, предельный ток 0-4A может быть отрегулировано произвольно;

1,3. Входной терминал защищен от обратного подключения, и обратное соединение не будет гореть;

1,4. Защита от обратного потока на выходе, не нужно добавлять диод обратного потока при зарядке аккумулятора;

1,5. Модуль может быть установлен для включения/выключения по умолчанию;

1,6. Есть различные механизмы защиты программного обеспечения, и порог защиты регулируется. После того, как рабочие параметры модуля превышают пороговый уровень защиты, выход автоматически отключается.

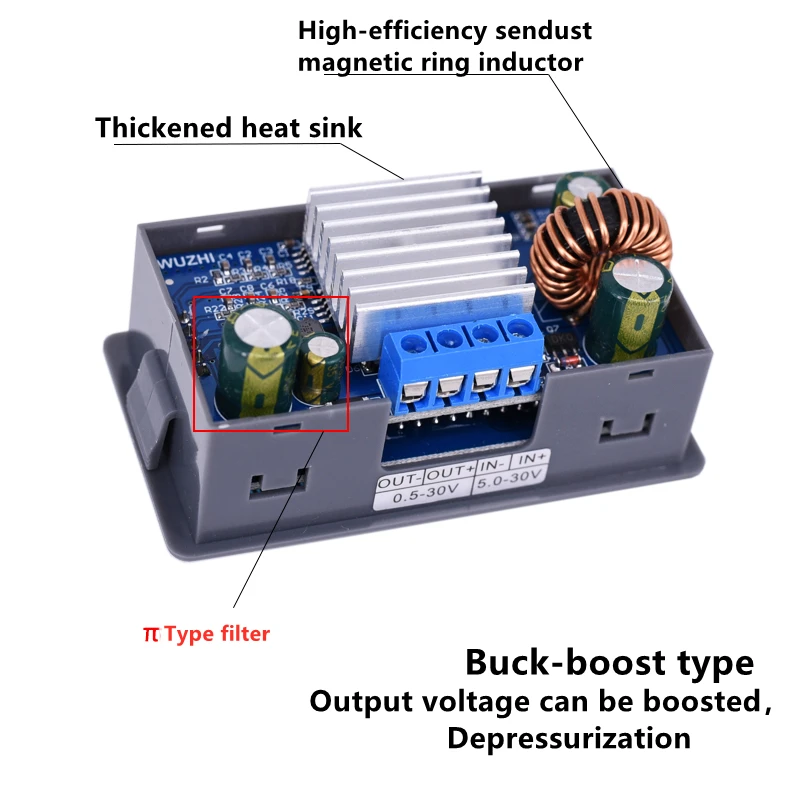

1,6. Выходная рябь мала, с filtering-типом фильтрации;

1,8. Утолщите радиатор.

2. Параметры продукта

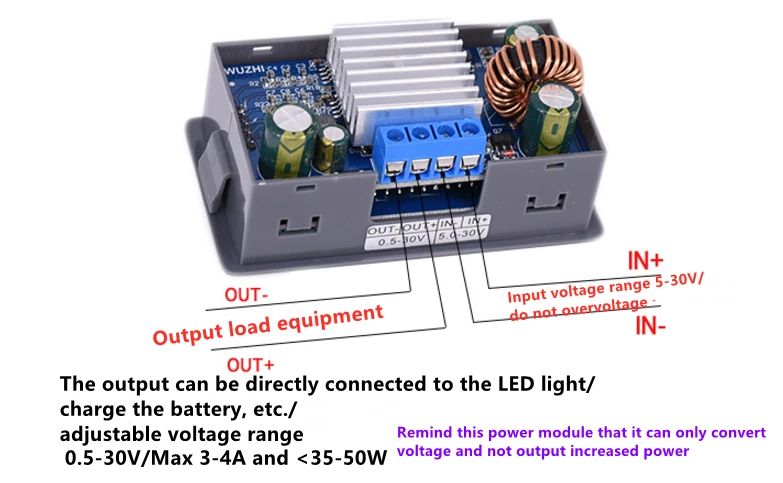

Вход напряжение: 5,0-30

Выход напряжение: 0,5-30V (в том случае, если Входное напряжение ниже, чем 5,5 V, это повлияет на точность измерения напряжения. При использовании необходимо учитывать потери линии и падение напряжения, а чем ниже входное напряжение, тем ниже выходная мощность. Например, выход 30 Вт, вход требует более 8 в)

Выходной ток: он может работать стабильно на 3 А в течение длительного времени, и он может достигать 4 а с улучшенным тепловыделением.

Выходная мощность: Естественное тепловыделение 35 Вт, улучшенное тепловыделение 50 Вт

Напряжение Разрешение дисплея: 0,01 V (погрешность ± 1% + 3 слова)

Текущее Разрешение дисплея: 0.001A (точность ± 1% + 5 слов)

(То есть максимально возможную погрешность напряжения составляет около 0,3 V и ток составляет около 40MA. Конечно, фактическая ситуация будет лучше, чем это.)

Мягкий старт: Да (может быть сбой при запуске модуля с высокой нагрузкой)

Защитный механизм

Входное анти-обратное соединение;

Выход анти-обратного потока;

Вход защита от пониженного напряжения (4,8-30V Регулируемый, по умолчанию 4,8 V)

Выход Защита от перенапряжения (0,5-31V регулируемый; В случае возникновения 31V)

Защита от перегрузки по току (0-4.1A регулируется, по умолчанию 4.1A)

Выходная защита от превышения мощности (0-50 Вт регулируется, по умолчанию 50 Вт)

Защита от перегрева (80-110 ℃ регулируется, по умолчанию 110 ℃)

Защита таймаута (0 -100h регулируется, по умолчанию закрыто)

Защита от избыточной емкости (0-60 ач регулируется, по умолчанию закрыто)

Рабочая частота: 180 кГц

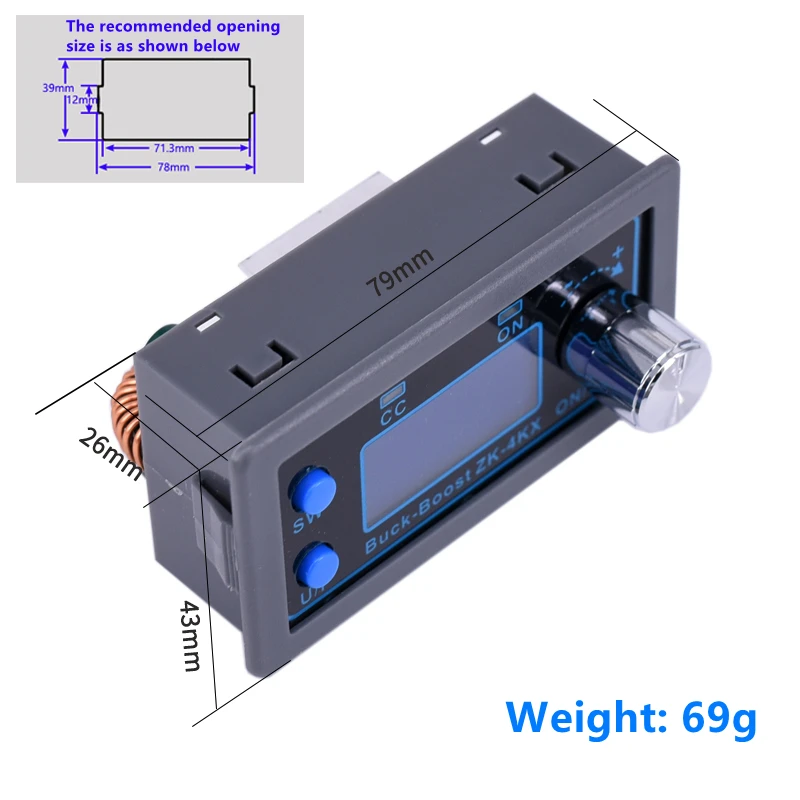

Размер: длина * ширина * высота 79 мм * 43 мм * 26 мм

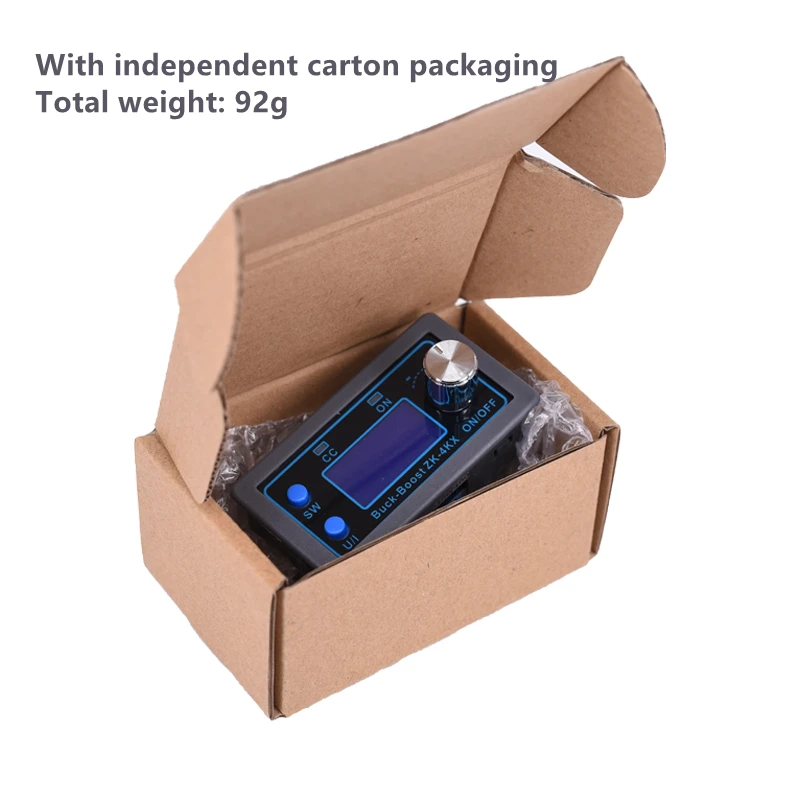

Вес: 92 г (включая упаковку)

Вопросы, требующие внимания:

1. Вход модуля в-не должен быть коротким-замыкается с выходом-в противном случае функция постоянного тока потерпит неудачу.

2. Убедитесь, что мощность источника питания всегда больше, чем мощность, требуемая выходной нагрузкой!

3. Если модуль хочет выводить при полной нагрузке, входное напряжение должно быть выше 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Максимальное значение тока модуля-4А, при условии, что он ограничен максимальной выходной мощностью, например, когда выход составляет 17 В, ток не должен быть больше 2А.

4. Когда этот модуль используется более 3 А, 35 Вт, пожалуйста, усиливайте тепловыделение!

5. Модуль имеет недонапряжения входного сигнала функция защиты от перегрузки, по умолчанию составляет около 4,8 V (может быть настроена), в тех случаях, когда стоимость ниже, чем это значение, он автоматически отключает выход (обратите внимание, что напряжение в модульном порту ниже порогового уровня защиты под напряжением, Когда входной ток сравнивается, когда он большой, не игнорируйте частичное напряжение на входном проводе).
