Высокосовместимый Универсальный TFT TN IPS ЖК-Экран Дисплей HDMI-совместимый VGA AV драйвер платы управления 30Pin40Pin LVDS EDP TTL

Вот несколько интересные и универсальный общего назначения для жестких дисков с 30-контактный электронного и 40-контактный LVDS интерфейсов, которые можно использовать различные разрешения экрана в одно и то же время только с одной программы.

Детали платы ЖК-контроллера:

1. Поддерживает широкий вход напряжения и может нормально работать между 12 в-20 в (но необходимо учитывать требования к напряжению внешнего оборудования, чтобы не повредить внешне подключенное оборудование или аксессуары, это рабочее напряжение применимо только к этой плате драйвера)

2. Поддержка HDMI-совместимого обновления или 4P стандартного IIC обновления

3. Стандартный Универсальный разъем с большим портом HDMI (высококачественное позолоченное качество)

4. Использование высокотемпературных компонентов, может использоваться в условиях высокой температуры в течение длительного времени, но необходимо обратить внимание на вентиляцию

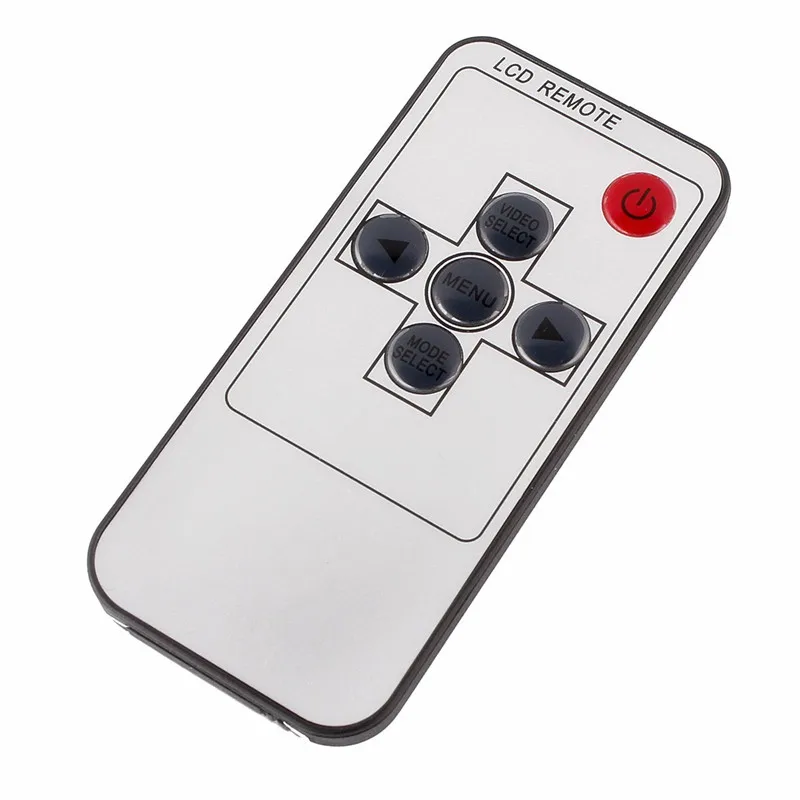

5. Поддержка функции дистанционного управления

6. Поддержка выбора мультиэкранных параметров, максимальная поддержка соответствующего разрешения 10 видов ЖК-экрана, нет необходимости писать другую программу (см. Следующие характеристики)

7. PCB использует FR4 материал, 1,6 мм толщина, супер механическая прочность

8. Использование специальных IC-HD3 нашей компании

9. Отверстие для позиционирования приводной платы-четыре, размер отверстия для позиционирования-3 мм

10. Не нужно обновлять драйвер, напрямую Используйте режим jump cap, вы можете напрямую выбрать различные параметры экрана разрешения (см. Таблицу регулировки разрешения в нижней части страницы деталей)

11. Поддержка десяти языков, английский, упрощенный китайский, традиционный китайский, японский, корейский, немецкий, французский, итальянский, португальский, русский, подлинное глобальное использование без границ

12. Меню может поворачиваться на 360 градусов, подходит для всех случаев

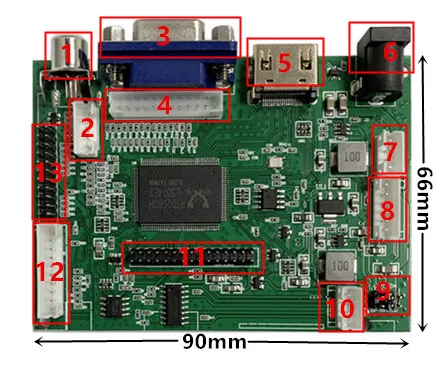

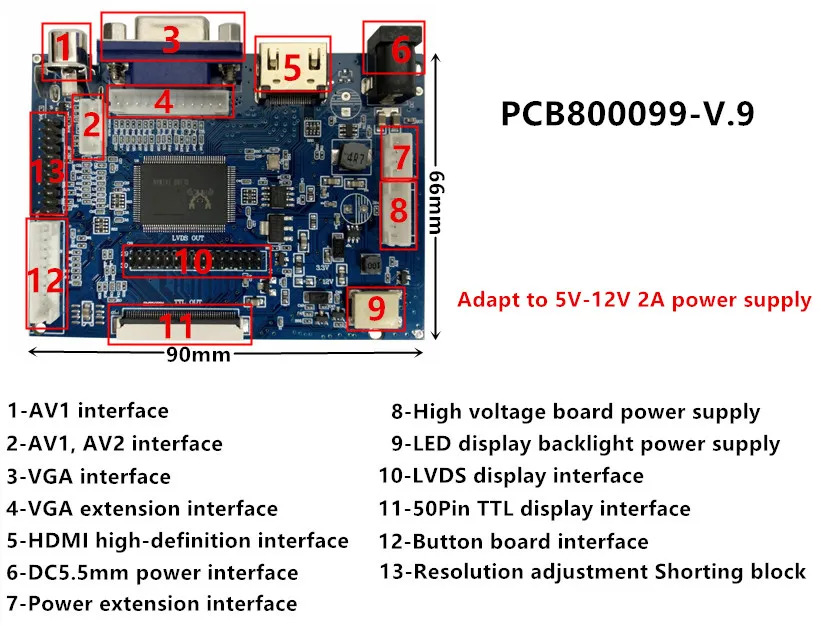

PCB-800099.V9

1 -- интерфейс AV1

2 -- AV1,AV2 интерфейс

3-интерфейс VGA

4-интерфейс расширения VGA

5-HDMI-совместимый интерфейс высокой четкости

6 -- dc5.5мм интерфейс питания

7 -- интерфейс расширения питания

8 -- Высоковольтная плата питания

9-Светодиодный источник питания с подсветкой

10 -- интерфейс дисплея Lvds

11-50Pin TTL дисплей интерфейс

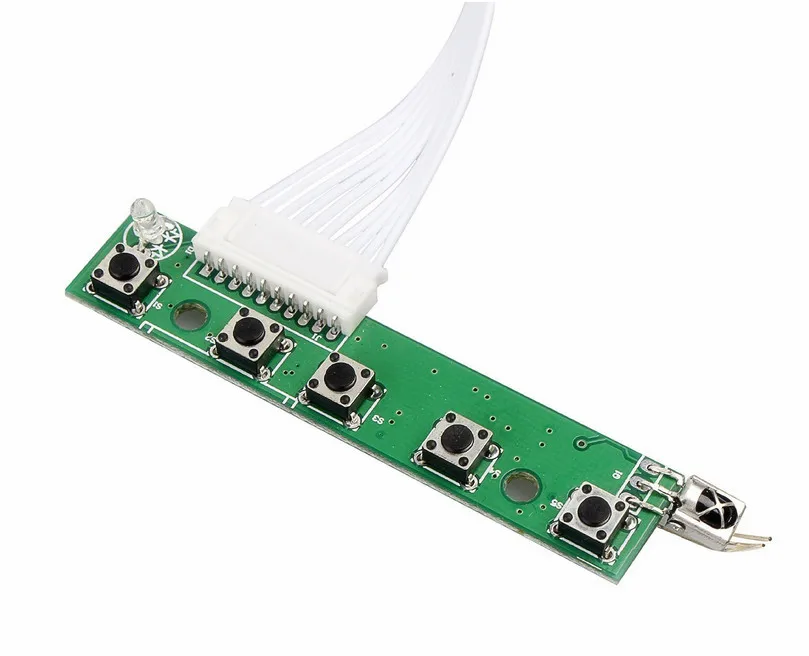

12-кнопочная панель Интерфейс

13 -- блок регулировки разрешения

Приспособиться к 5V-12V 2A Мощность питания

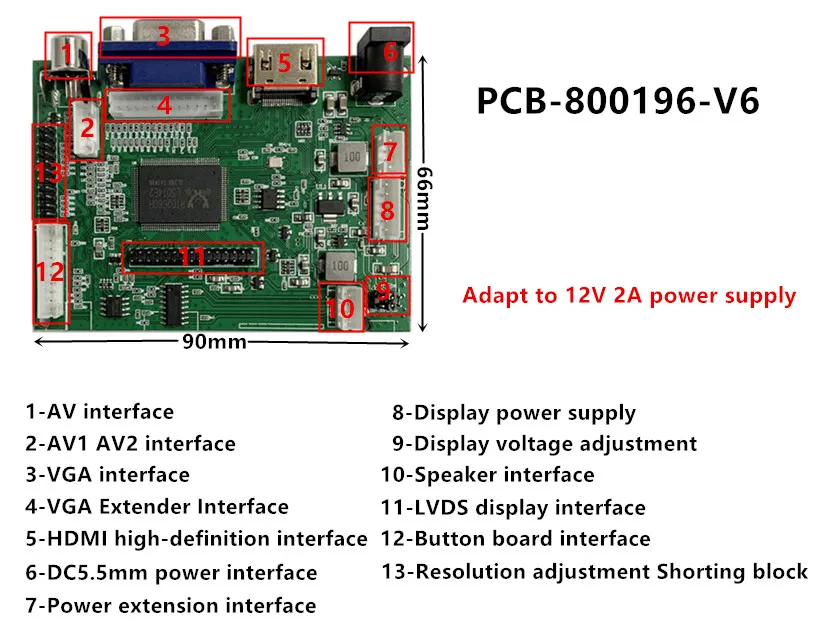

PCB800196-V.6

1-av-интерфейс

2 -- AV1 AV2 интерфейс

3-интерфейс VGA

4-интерфейс расширителя VGA

5-HDMI-совместимый интерфейс высокой четкости

6 -- dc5.5мм интерфейс питания

7 -- интерфейс расширения питания

8 -- источник питания дисплея

9-Настройка напряжения дисплея

10-интерфейс динамика

11 -- интерфейс дисплея LVDS

12-кнопочная панель Интерфейс

13 -- блок регулировки разрешения

Приспособиться к 12V 2A Питание

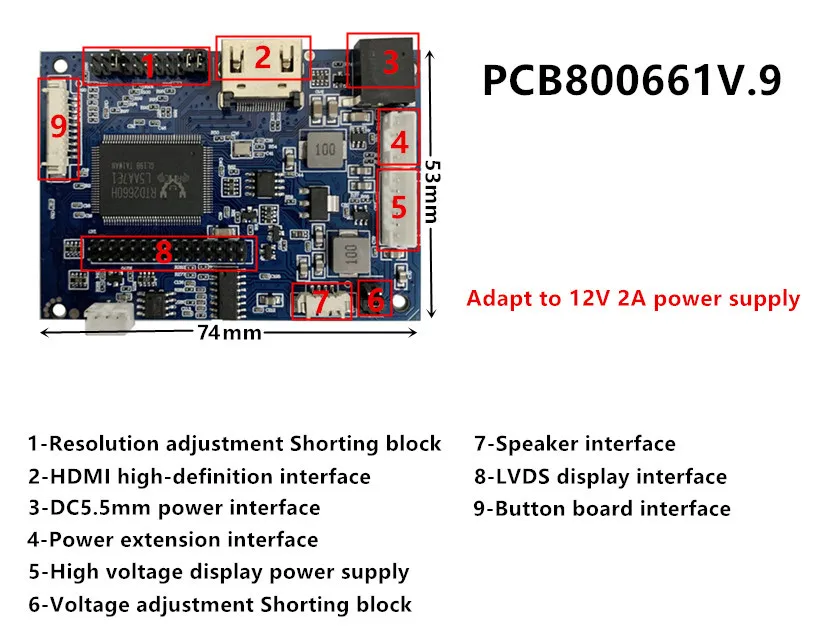

PCB800661-V.9

1 -- блок регулировки разрешения

2-HDMI-совместимый интерфейс высокой четкости

3 -- dc5.5мм интерфейс питания

4 -- интерфейс расширения питания

5 -- высоковольтный дисплей питания

6 -- блок регулировки напряжения

7-интерфейс динамика

8 -- интерфейс дисплея LVDS

9-кнопочная панель Интерфейс

Приспособиться к 12V 2A Питание

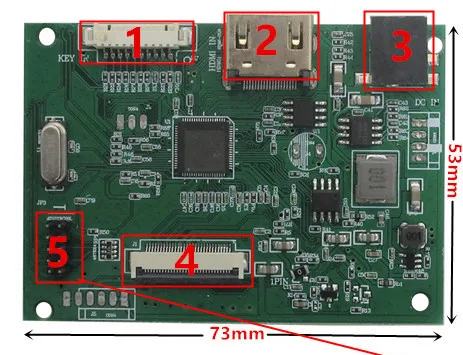

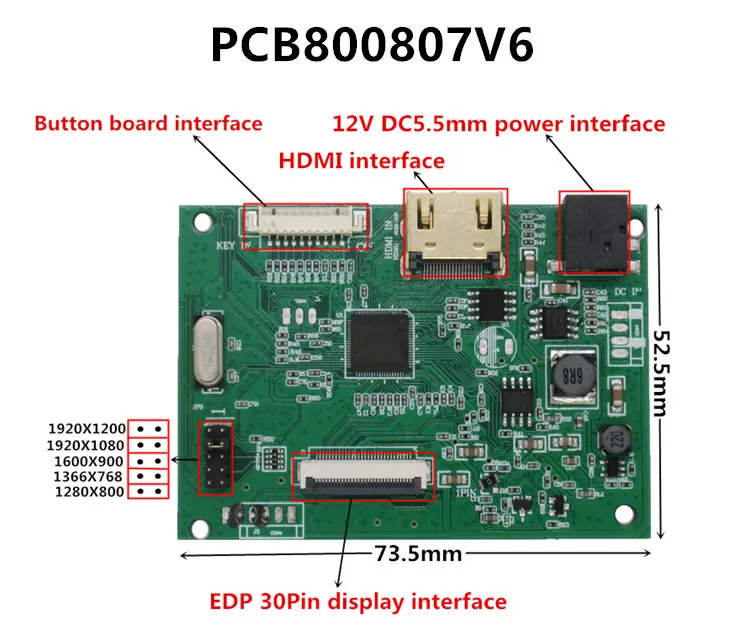

PCB800807V6

1 -- интерфейс платы кнопки

2-HDMI-совместимый интерфейс

3 -- DC 5,5 мм Мощность Интерфейс

4 -- 30pin EDP дисплей интерфейс

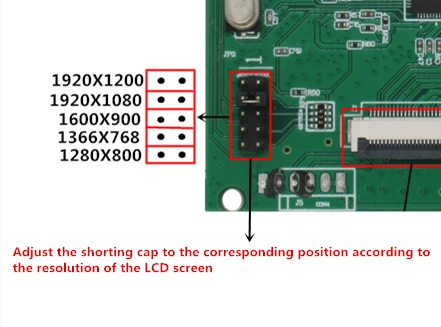

5 -- блок регулировки разрешения

Приспособиться к 12V 2A Питание

Эта плата драйвера совместима только с EDP 30Pin дисплеем

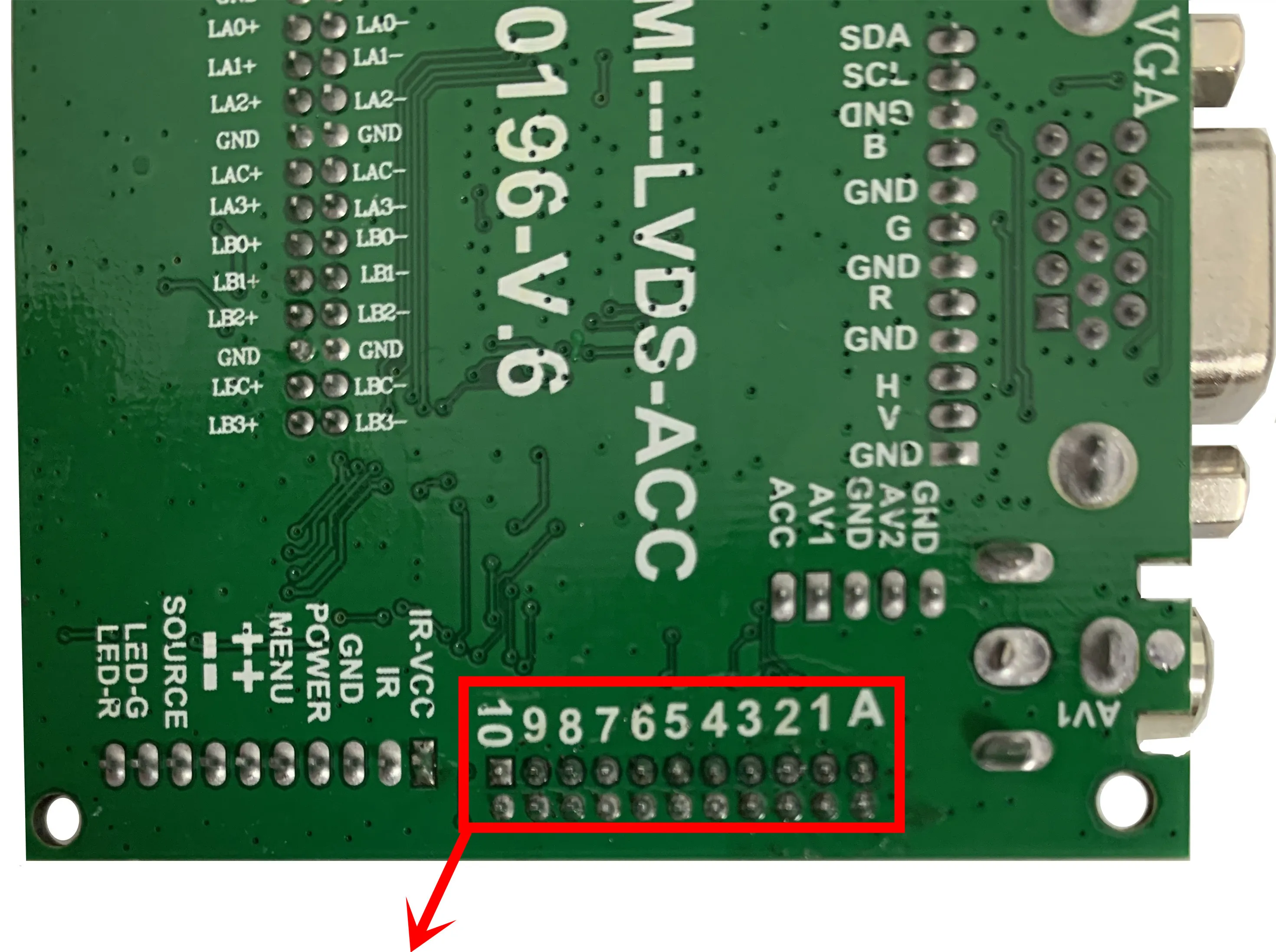

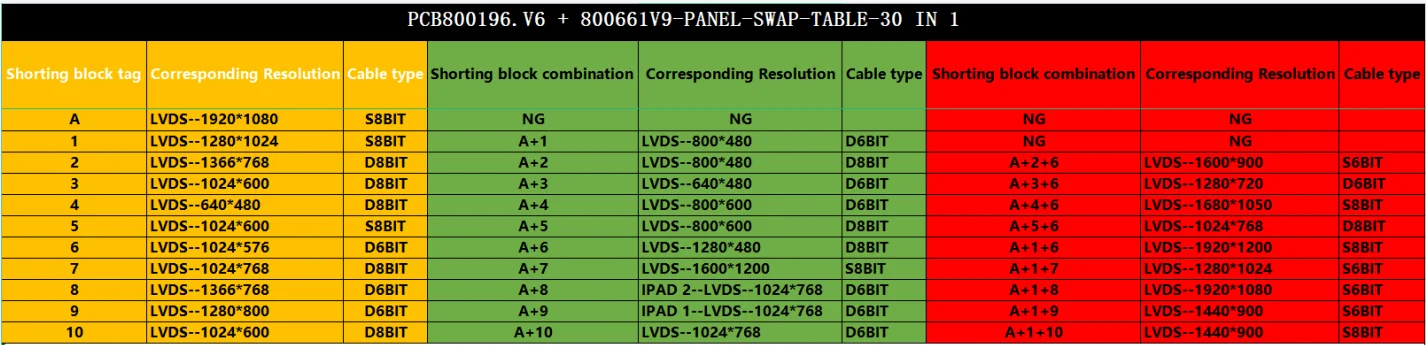

Пожалуйста, обратитесь к таблице, чтобы сравнить разрешение экрана, отрегулируйте подходящую короткую позицию biock

Подходит для: PCB800196-V.6 и PCB800661V.9

Пожалуйста, подтвердите разрешение экрана и сравните соответствующий кабель перед покупкой.

Например: разрешение экрана составляет 1920*1080, интерфейс-40pin, а положение коротких блоков: A или A + 1 + 8.

Подходит для: PCB800099.V9
