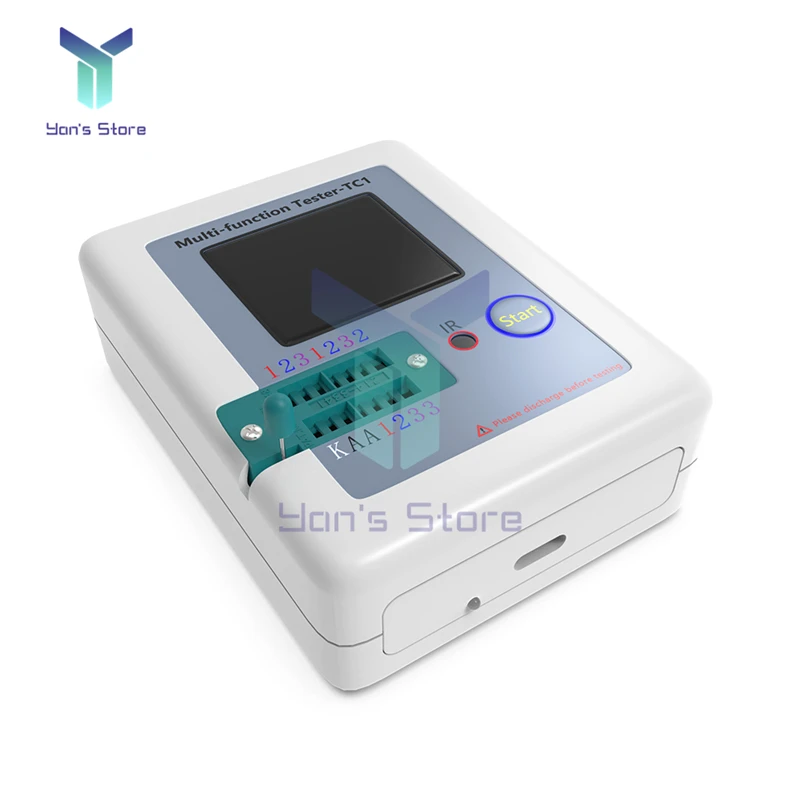

LCR-TC1 1,8 дюйма TFT мультиметр тестер транзисторов ЖК-дисплей диодный триодный конденсатор резистор измеритель NPN PNP MOSFET ESR LCR

Характеристика:

Для обнаружения NPN и PNP транзисторов, конденсаторов, резисторов, диодов, триодов, n-канальных и p-канальных MOSFET, IGBT, JFET, ТРИАК и батарей, резисторов и конденсаторов и других компонентов, И т. д.

Поместите контакты компонента в соответствующую область, затем наберите маленькую ручку, и детектор будет тестировать его автоматически, наконец результаты будут отображаться на задний светильник TFT экран четко. (Используйте 12864 жидкокристаллический дисплей с зеленой подсветкой).

После обнаружения, выровняйте инфракрасный пульт дистанционного управления с «ИК» светильник, затем нажмите кнопку на пульте дистанционного управления, если детектор успешно декодирует его, он будет отображать код данных и форму инфракрасной волны.

Результаты измерений представлены на tft-графическом дисплее (160x128). Поддержка китайского и английского языков.

Управление одним ключом, автоматическое отключение (установка времени ожидания). Также можно нажать многофункциональную кнопку, чтобы закрыть детектор.

Спецификация:

Цвет: белый

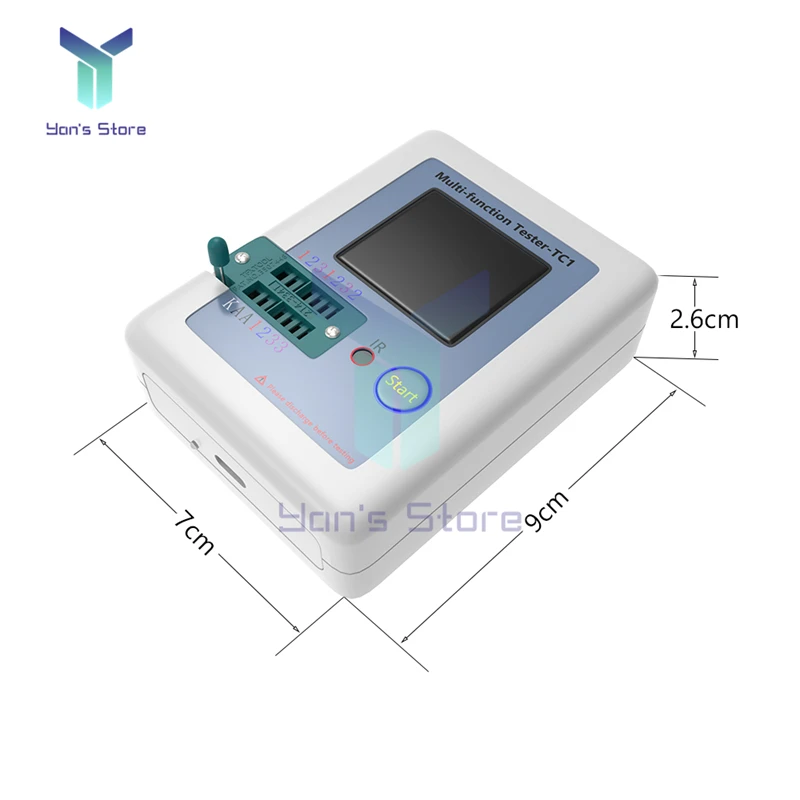

Размер: 70*90*28 мм/2,71x3,58x1,10 дюймов

Дисплей: 1,8 дюймов TFT Экран, Цвет Экран

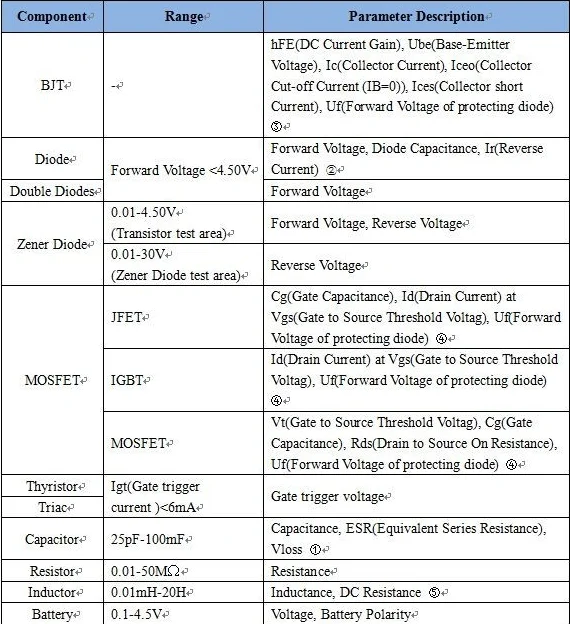

Диод диапазон: менее чем 4,5 V

ТРАНЗИСТОР обнаружить область: 0,01-4,5 V

Зенеровский диод обнаружить область: 0,01-30 в

Диапазон триака: IGT менее 6 мА

Емкость: 25pF-100mF (пожалуйста, разрядите конденсатор перед тестированием)

Резистор: 0,01-50MΩ

Индуктивности: 0,01 mH-20 ч

Мощность Напряжение: 3,7 V

Мощность: Встроенная перезаряжаемая литиевая батарея

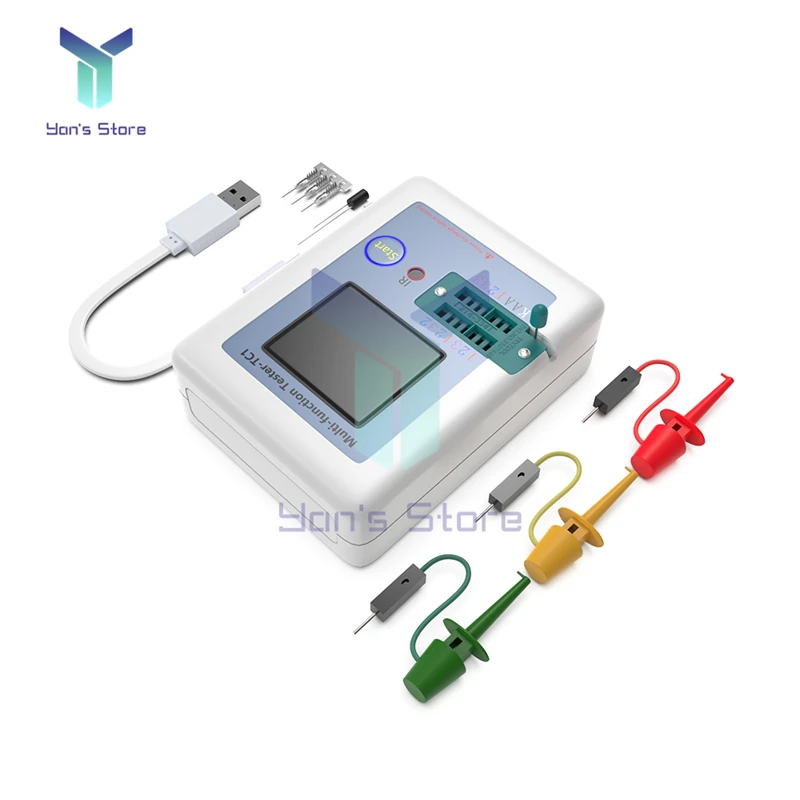

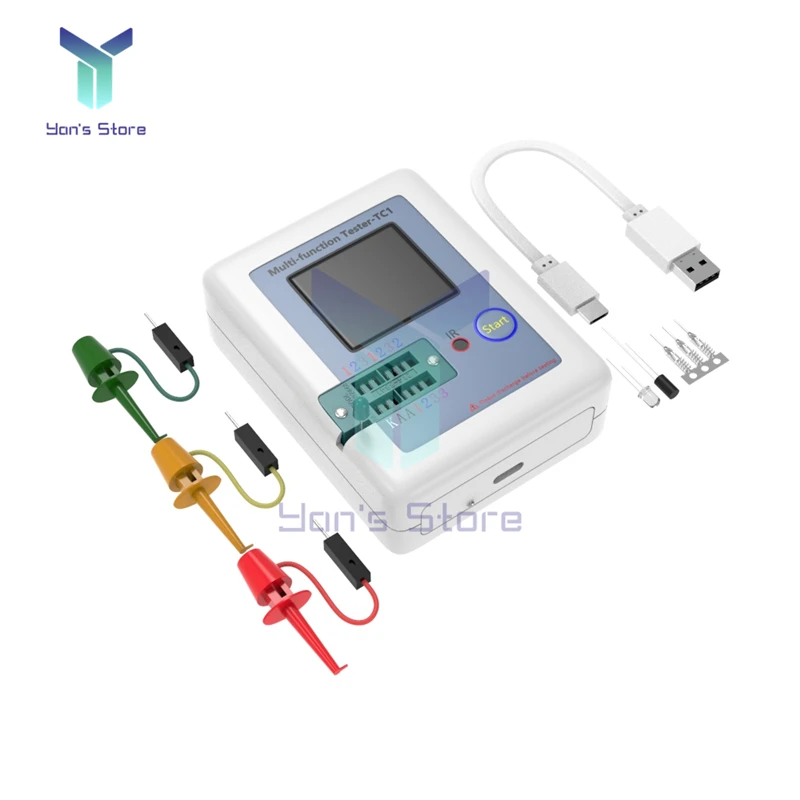

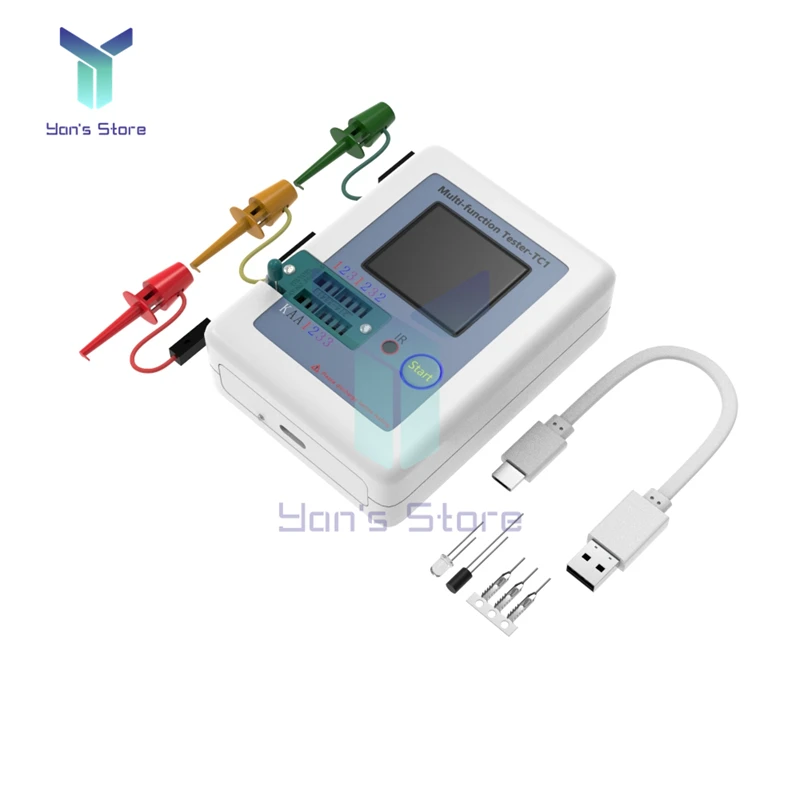

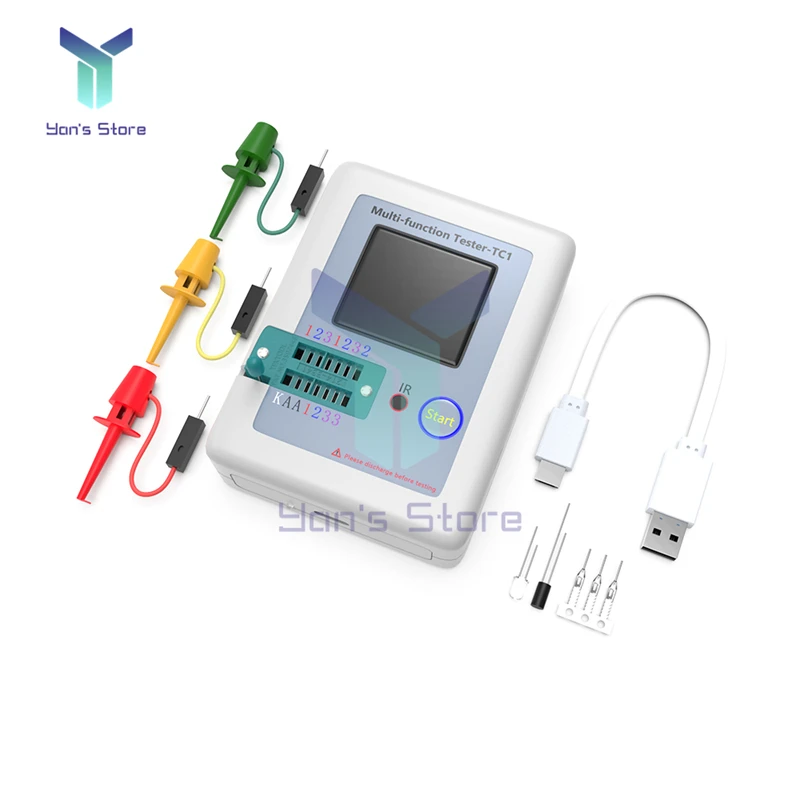

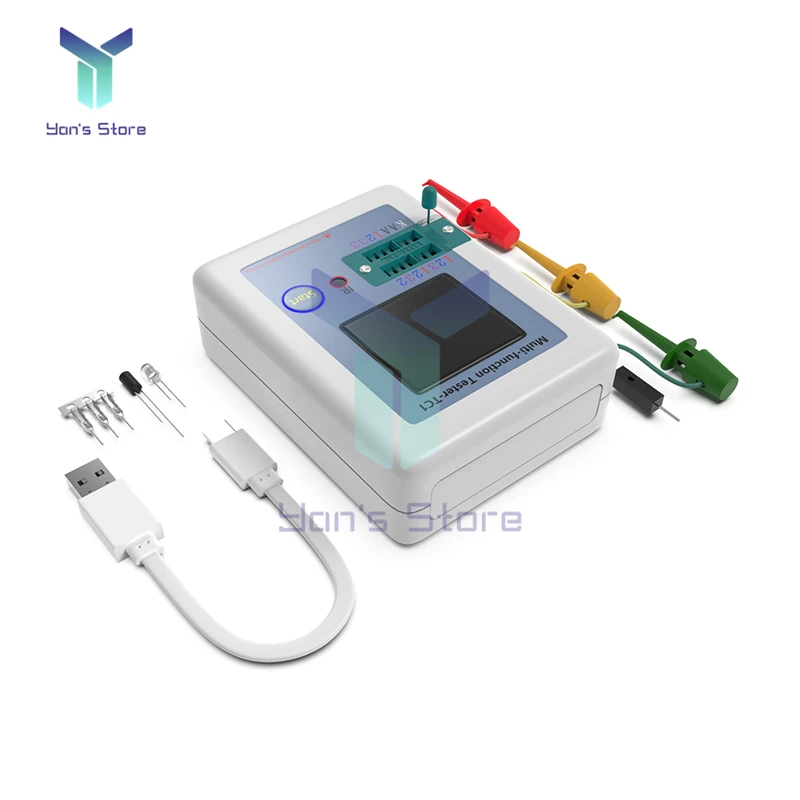

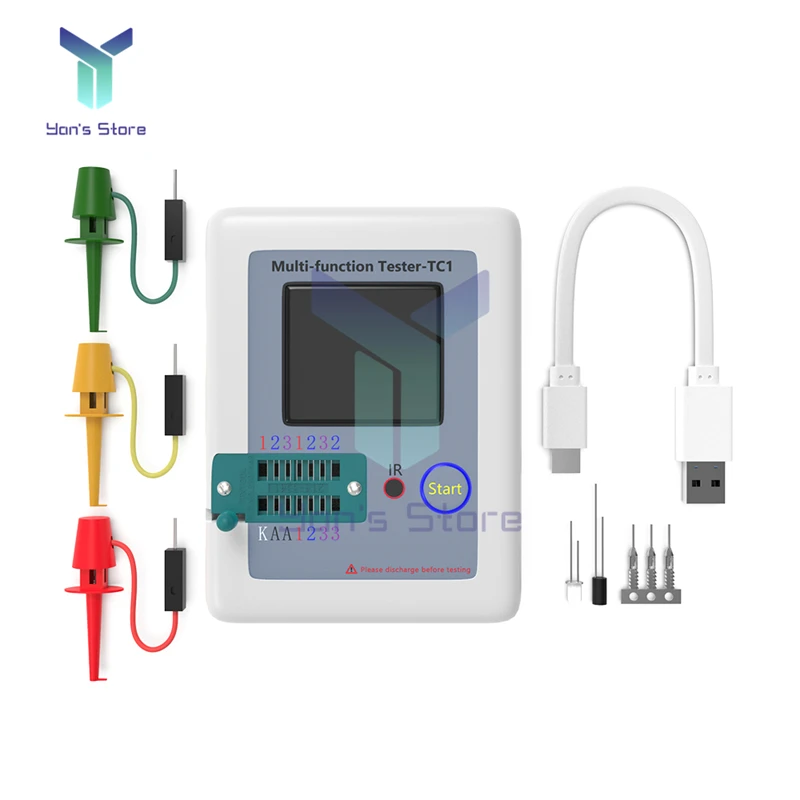

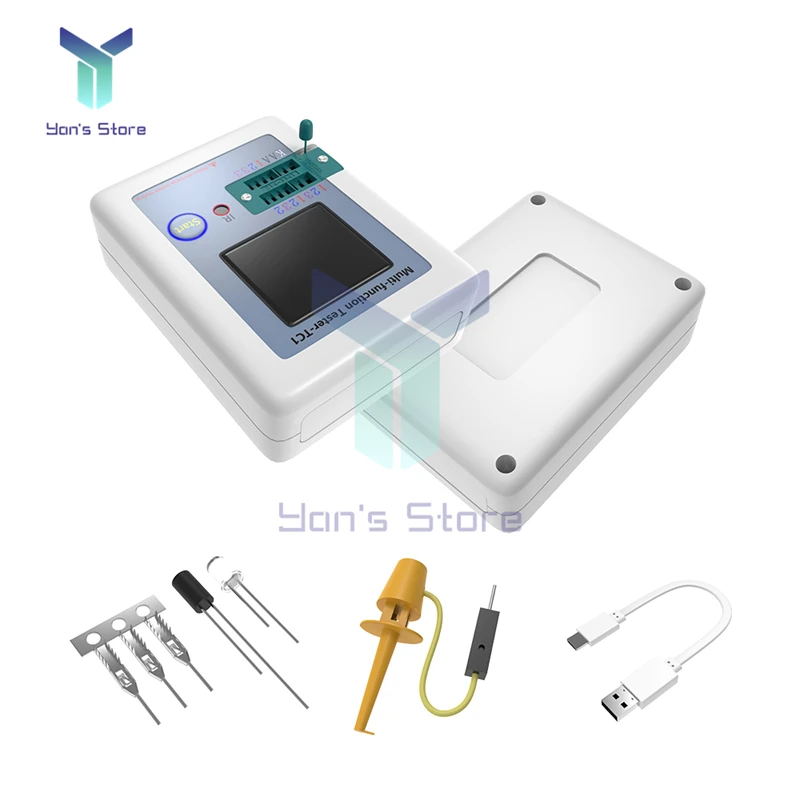

Посылка включает в себя:

1 * Многофункциональный тестер транзисторов TFT

1 * Электронный набор компонентов

1 * кабель Micro USB

3 * испытательный крюк

Инструкции по эксплуатации

Основные операционные определения

Многофункциональная клавиша имеет два действия:

Короткие Пресс: Пресс клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд

Длинные Пресс: Пресс ключ более 1,5 секунд

Включение питания

В выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.

Включение питания и измерение интерфейса

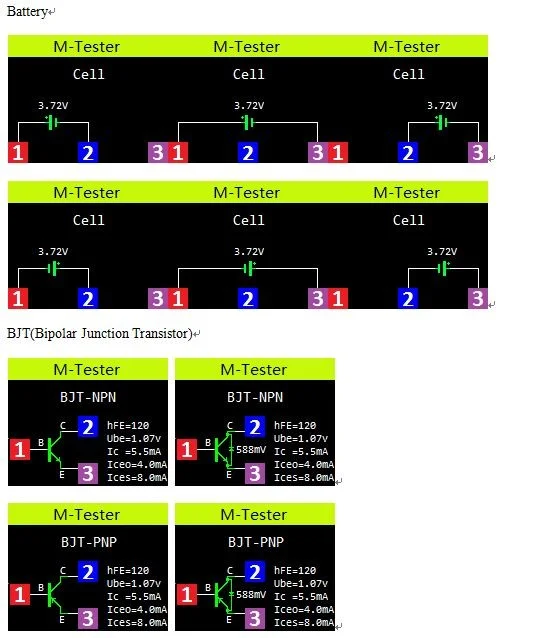

Определите транзистор

В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.

Предупреждение: перед подключением к тестеру Обязательно выключайте конденсаторы! Тестер может быть поврежден перед включением!

Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!

Размещение компонентов

Тестовое сиденье делится на транзисторы и зону тестирования диода Зенера, подробное описание 1,1.

Нет, неизвестная или поврежденная часть
